规格
产品名称：

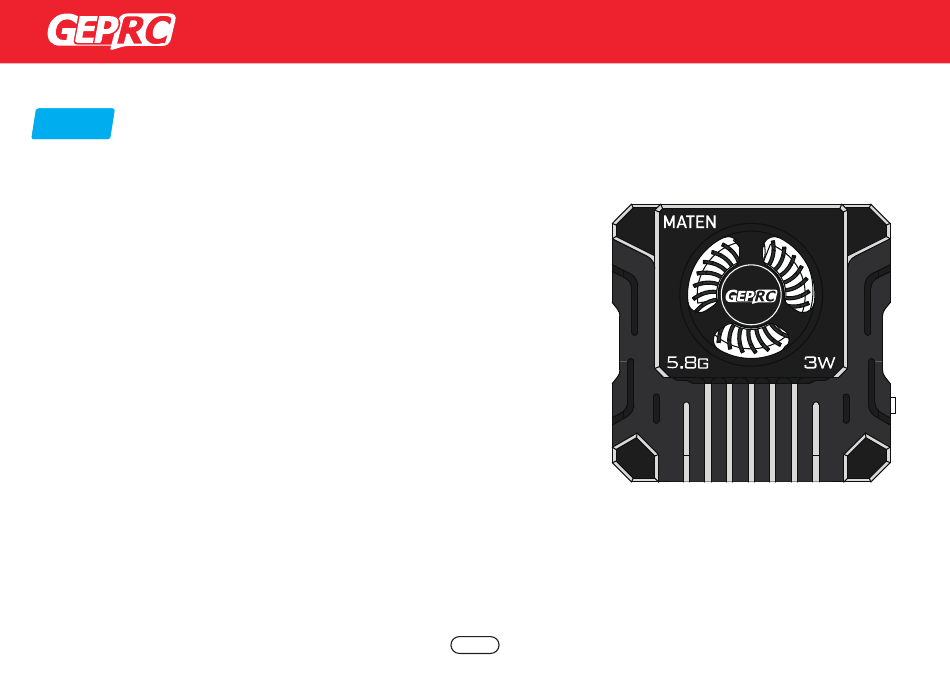

MATEN 5.8G 3W VTX PRO
输出功率：
25mW/200mW/600mW/1600mW/
3000mW/Pit mode
输出电压：
5V@600mA
控制协议：
IRC Tramp
天线接口：
MMCX
输入电压：
DC7-36V（2-8S Battery）
频 道 数 ：
80CH
安装孔位：
20x20mm(M2)、30.5x30.5mm(M2)
外 尺 寸 ：
36.3x36.3x15.1mm
重
量 ：
21.1克
MATEN 5.8G 3W VTX PRO说明书
V1.0
Advertisement
Related Manuals for GEPRC MATEN 5.8G 3W VTX PRO
Summary of Contents for GEPRC MATEN 5.8G 3W VTX PRO
- Page 1 MATEN 5.8G 3W VTX PRO说明书 规格 产品名称： MATEN 5.8G 3W VTX PRO 输出功率： 25mW/200mW/600mW/1600mW/ 3000mW/Pit mode 输出电压： 5V@600mA 控制协议： IRC Tramp 天线接口： MMCX 输入电压： DC7-36V（2-8S Battery） 频 道 数 ： 80CH 安装孔位： 20x20mm(M2)、30.5x30.5mm(M2) 外 尺 寸 ： 36.3x36.3x15.1mm 重 量 ：...
- Page 2 接口定义 5V OUT 7-36V...
- Page 3 IRC端口设置 外设 设置 USB VCP 已禁用 AUTO 端口 UART1 图传（IRC Tramp） AUTO 配置 UART2 动力&电池 Disabled AUTO UART3 失控保护 Disabled AUTO 连接示例(二选一) 图传连接到飞控上 5V OUT VOUT VOUT VBAT VBAT 7-36V...
- Page 4 图传连接到摄像头上（无OSD） 5V OUT 5-36V Video VIDEO 7-36V 2-8S 图传频率表： BAND 5865 5845 5825 5806 5785 5765 5745 5725 Band A Band B 5733 5752 5771 5790 5809 5828 5847 5866 5705 5685 5665 5645 5885 5905 5925 5945 Band E Band F 5740 5760...
- Page 5 1. 扫描下方二维码 或打开浏览器输入网址: （ https://geprc.com/maten-5-8g-3w-vtx-pro-irc-tramp/） 复制里面的CLI图传表代 码。 2. 打开betaflight，点击CLI（命令行），在下方输入框内粘贴刚刚复制的代码，在键盘上 点击回车即可设置好图传表。 LED灯带 黑盒子 CLI（命令行） >_ 粘贴 在这里输入你的命令。按Tab 可以进行自动填充。...
- Page 6 使用IRC调整图传 1. 开启遥控器，油门回中，方向摇杆推到最左，俯仰摇杆推到最顶，图传画面将会显示OSD 菜单。 2. 俯仰摇杆上下控制光标移动，横滚摇杆向右推确定选项。最后保存设置退出。 - - - FEATURES - - - - - MAIN - - BLACKBOX PROFILE FEATURES LED STRIP POWER FC&FIRMWARE FAILSAFE MISC BACK SAVE / EXIT TRAMP X R7 5880 CONFIRM BAND RACE CHAN ( FREQ ) 5880 POWER T ( C )
- Page 7 使用按键调整图传 1. 长按2秒侧边按键，蓝灯闪烁，进入频点调整模式，短按切换频点。 频点 蓝色 闪烁1次 闪烁2次 闪烁3次 闪烁4次 闪烁5次 闪烁6次 闪烁7次 闪烁8次 指示灯 2. 切换好频点后，五秒内再次长按2秒按键，绿灯闪烁，进入频组调整模式，短按切换频组。 频组 Band A Band B Band E Band F Band R Band L Band U Band O Band H Band X 绿色 闪烁1次 闪烁2次 闪烁3次...
- Page 8 1. 使用本产品请遵守当地无线电法律法规，使用当地允许的频道频率。 2. 通电前请安装天线，以延长图传使用寿命。 3. 请在通风良好的环境下使用以保持高功率。 4. 图传工作时会产生高温，请勿用手直接触碰，以免烫伤。 5. 使用高品质天线可以延长图传的传输距离。 联系我们： 格普官方QQ群：499699918 格普官方微信： 格普淘宝： 格普官网： wechat geprc.taobao.com www.geprc.com...
- Page 9 MATEN 5.8G 3W VTX PRO Manual SPECS Item name: MATEN 5.8G 3W VTX PRO Output power: 25mW/200mW/600mW/1600mW/ 3000mW/Pit mode Output Voltage: 5V@600mA Control protocol: IRC Tramp Antenna: MMCX Input Voltage: DC7-36V (2-8S Battery) Channel: 80CH Mounting hole: 20x20mm(M2)、30.5x30.5mm(M2) Dimension: 36.3x36.3x15.1mm Weight: 21.1g...
- Page 10 Interface definition 5V OUT 7-36V...
- Page 11 VTX IRC Setting Peripherals Identified Setup USB VCP UART Disabled AUTO UART1 Config VTX（IRC Tramp） AUTO UART2 Power&Battery Disabled AUTO UART3 Failsafe Disabled AUTO Connect the sample:(One of two) The VTX is connected to the FC 5V OUT VOUT VOUT VBAT VBAT 7-36V...
- Page 12 VTX connected to the camera (no OSD) 5V OUT 5-36V Video VIDEO 7-36V 2-8S Frequency table: BAND Band A 5865 5845 5825 5806 5785 5765 5745 5725 5733 5752 5771 5790 5809 5828 5847 5866 Band B Band E 5705 5685 5665 5645...
- Page 13 1. Scan the QR code below or Open the link by browser : ( https://geprc.com/maten-5-8g-3w-vtx-pro-irc-tramp/) and Copy the CLI Dump's VTX table code. 2.Open the Betaflight, Click on the “CLI “, Paste the codejust copied before, and click enter on the keyboard.
- Page 14 Tune the VTX using IRC 1. Turn on the remote control,THR middle,YAW left,PITCH up,enter the OSD menu. 2.The PITCH moves the cursor up and down, and the ELE right to enter the next item.Finally,save and exit. - - - FEATURES - - - - - MAIN - - BLACKBOX PROFILE...
- Page 15 Use the buttons to adjust the VTX 1.Press and holding the button for 2 seconds,the blue light flashes,enter the frequency adjustment mode click quickly to switchfrequency points. Frequency Flash 1X Flash 2X Flash 3X Flash 4X Flash 5X Flash6X Flash 7X Flash 8X Blue light 2.After switching frequency points,press and hold the button 2-seconds again within five second,the green light flashes,enter the Band adjustment mode,click quickly to switch...
- Page 16 3. Good heat dissipation can make the module run continuously under high power. 4. This product will produce high temperature when working, please do not touch directly with your hands to avoid scalding. 5. Longer transmission distance can be obtained by using high-quality antenna. Contact: Website: http://geprc.com instagram.com/geprc youtube.com/geprc geprc.com/support...
