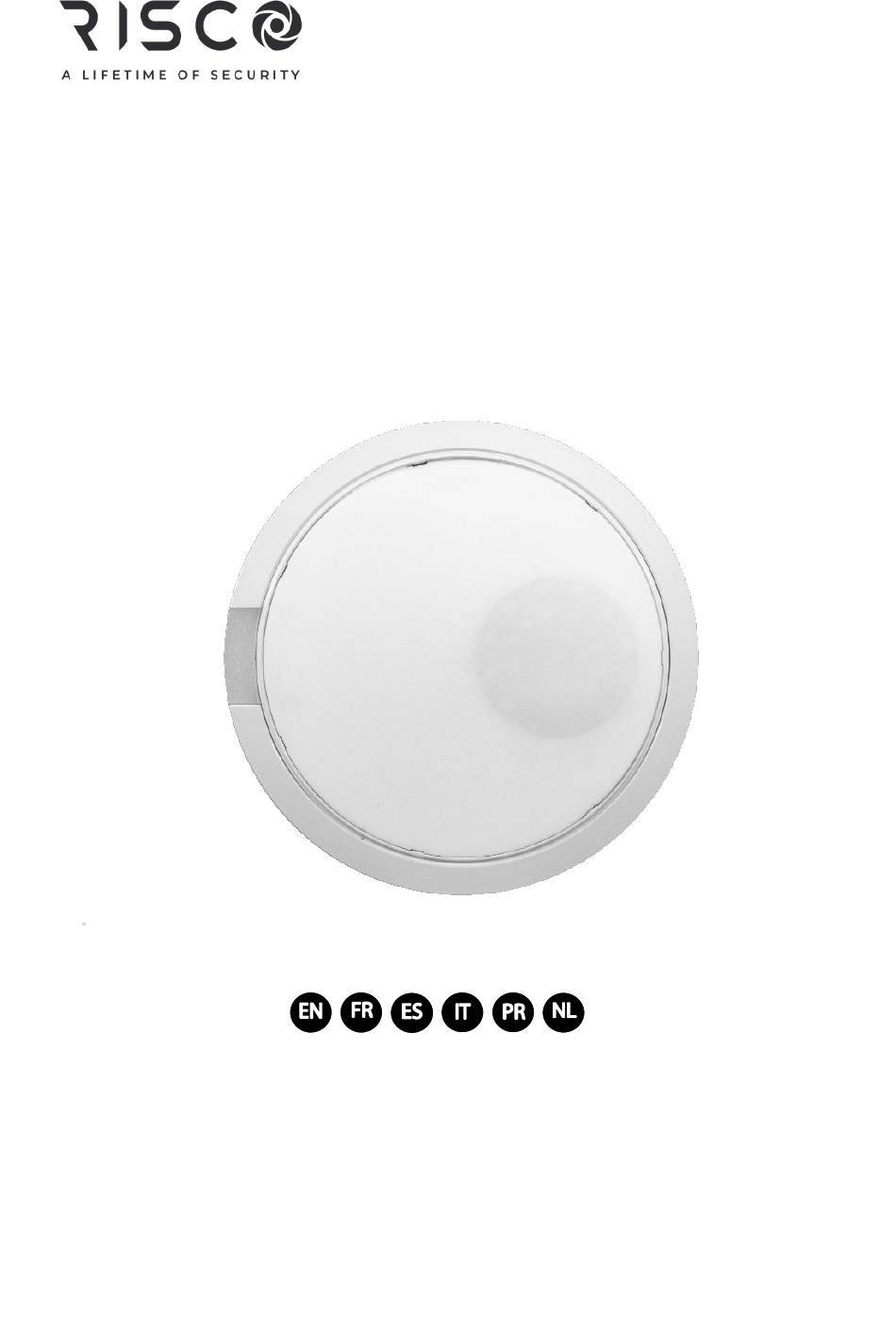

Wireless LuNAR FireWatch
Smoke, Heat & PIR Detector
Model: RWX35SPA
Installation and User Guide

Advertisement

loading
Need help?

Need help?

Do you have a question about the RWX35SPA and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Risco RWX35SPA

Summary of Contents for Risco RWX35SPA

  • Page 1 Wireless LuNAR FireWatch Smoke, Heat & PIR Detector Model: RWX35SPA Installation and User Guide...
  • Page 2 Language Page...
  • Page 3 The WL LuNAR FireWatch has been designed for use in family homes, apartments or small offices. The smoke, heat and PIR detector is easy to install, and is compatible with RISCO Group’s LightSYS Plus and LightSYS Air systems.
  • Page 4 How it works The WL LuNAR FireWatch supports 3 different technologies. Each technology is identified in the system as a zone type, as follows: • Smoke • Heat • Smoke & Heat Smoke is detected employing an advanced photoelectric chamber, while temperature is monitored with separate heat sensors that measure the rate-of- rise, as well as the absolute temperature.
  • Page 5 Mounting Considerations Select the mounting location to best detect smoke, heat and PIR. Follow the guidelines below for mounting each technology to receive the best detection results. Smoke and Heat Detection Where to install your smoke / heat detector • Install a smoke / heat detector in the hallway outside of every separate sleeping area (see Figure 1).
  • Page 6 Figure 1: Installation locations for smoke / heat Figure 2: Installation locations for smoke / heat detectors in single- family apartments or detectors in multiple- floor apartments or homes with only one sleeping area homes Figure 3: Recommendations for best and Figure 4: Recommended installation location acceptable installation locations for installing for smoke / heat detectors in rooms with...
  • Page 7 • Near fluorescent lights, since electromagnetic fields from fluorescent lighting can trigger false alarms. Install smoke / heat detectors at least 1.5m from such lights. Where the heat detector can be used The detector is assigned to a separate Heat zone. To prevent false alarms, you can use your heat detector in or near areas where typically only harmless combustion particles exist which do not present a fire hazard.
  • Page 8 Figure 5: Top and Side View Where the “PIR” cannot be used • Avoid installations where rotating machines (e.g. fans) are normally in operation away from glass exposed to the outdoors and objects that may change temperature rapidly. • Do not mount the PIR in direct sunlight, near any heat sources or towards windows or curtains.
  • Page 9 Installation It is recommended to mount the WL LuNAR FireWatch on the ceiling of the protected area to achieve the best detection of smoke, heat and PIR, as described in the section “Mounting Considerations”. Mounting the detector 1. Select the installation location. 2.
  • Page 10 Figure 10 Figure 11 Configuring the detector The WL LuNAR FireWatch can be configured by the RISCO HandyApp configurator, RISCO Cloud configuration software (CCS), RISCO CS Software or locally using the keypad. For local programming using the keypad, follow the instructions below.
  • Page 11 NOTES: 1. During enrolment to the system, three consecutive zones are assigned automatically in the first available smoke, heat and PIR location. Zones are automatically assigned to differentiate between the monitoring / alarm types. See your system receiver’s installation / configuration manual for more information about defining configuration parameters.
  • Page 12 Visual / Audible Indicators LED Color LED Status & Buzzer Indication Green Flashes once every 30 seconds Normal operation Green Flashes 3 short times Tamper restore Flashes constantly and repetitive Fire alarm (primary or beeps are heard secondary). A short beep is heard and red Low battery or heat LED indicator flashes once every trouble...
  • Page 13 NOTE: A short beep and a red and green LED indicator flashes once every 60 seconds indicates that the test is unsuccessful. You must have the detector repaired or replaced immediately. Figure 12 2. Release pressure to restore the alarm activation. NOTES: 1.
  • Page 14 Cleaning and Maintenance Clean the detector with a dry or damp cloth to remove dirt or dust. To clean the detector: 1. Remove the detector from the mounting bracket by rotating the detector counterclockwise (see Figure 13). Figure 13 2. Open the battery compartment cover and disconnect the battery (see Figure 9).
  • Page 15 Figure 15 5. Use an Air Duster to clean debris, dust, and dirt that accumulates mostly around the smoke chamber (see Figure 16). Figure 16 6. Reconnect the PCB. 7. Close the housing. 8. Reconnect the battery and replace the battery cover. 9.
  • Page 16 Replacing Batteries Replace the batteries once a year or whenever the low battery indication occurs (a short beep and the red LED flashes once every 60 seconds). To replace the detector batteries: 1. Remove the detector from the mounting bracket. 2.
  • Page 17 For the UKCA and CE Declaration of Conformity please refer to our website: www.riscogroup.com CE CPR Approval The wireless smoke and heat detector, RWX35SPA, designed by RISCO Ltd in Israel, assembled in Israel, has been tested and approved according to the CPR directive 305/2001/EU, standard EN 14604:2005...
  • Page 18 Détecteur de fumée, de chaleur et IRP LuNAR FireWatch sans fil Modèle : RWX35SPA Guide d'installation et d’utilisation...
  • Page 19 Introduction Le nouveau détecteur de fumée, de chaleur et IRP sans fil bidirectionnel LuNAR FireWatch de RISCO Group, qui allie les technologies les plus avancées dans un design contemporain, compact et simplifié, constitue le choix idéal pour les propriétaires soucieux de garantir la sécurité de leurs biens. Le détecteur sans fil LuNAR FireWatch a été...
  • Page 20 Mode de fonctionnement Le détecteur sans fil LuNAR FireWatch prend en charge 3 technologies différentes. Chaque technologie est identifiée dans le système comme un type de zone, comme suit : • Fumée • Chaleur • Fumée et chaleur La fumée est détectée à l'aide d'une chambre photoélectrique à la pointe de la technologie, tandis que quatre capteurs thermiques distincts mesurent les hausses de température et la température absolue.
  • Page 21 Considérations relatives au montage Sélectionnez l'emplacement de montage pour détecter au mieux la fumée, la chaleur et l’IRP. Suivez les instructions ci-dessous pour le montage de chaque technologie afin d'obtenir les meilleurs résultats de détection. Détection de fumée et de chaleur Emplacements conseillés pour installer le détecteur de fumée/chaleur •...
  • Page 22 REMARQUE : l'installation murale n'est pas recommandée si vous recourez également à la détection IRP. • Si l'installation au plafond s'avère impossible et que les autorités locales et nationales autorisent l'installation murale des détecteurs, installez-les sur des murs à une distance de 30 à 50 cm du plafond (reportez-vous à la Figure 3).
  • Page 23 Emplacements déconseillés pour installer le détecteur de fumée/chaleur Il est possible qu'une fausse alarme se déclenche si les détecteurs de fumée/chaleur sont installés dans un endroit où ils ne peuvent pas fonctionner correctement. Pour éviter les fausses alarmes, n'installez pas les détecteurs de fumée/chaleur dans les endroits suivants : •...
  • Page 24 • Dans des endroits humides ou à proximité de salles de bain munies de douches. L'humidité ambiante risque de pénétrer dans la chambre de mesure et de former des gouttelettes après refroidissement, ce qui peut déclencher de fausses alarmes. • Dans des endroits extrêmement sales ou poussiéreux.
  • Page 25 Vue supérieure Pieds Mètres Segments Mètres Pieds Vista lateral Pieds Mètres Mètres Pieds Figure 5 : Vue de dessus et vue latérale Emplacements déconseillés pour installer le détecteur IRP • Évitez les endroits dans lesquels fonctionnent en permanence des appareils créant des courants d’air (par exemple, des ventilateurs). Tenez le détecteur à...
  • Page 26 Installation Il est recommandé d'installer le détecteur sans fil LuNAR FireWatch au plafond de la zone protégée afin d'obtenir une détection de fumée, de chaleur et d’IRP optimales, comme décrit dans la section « Considérations relatives au montage ». Installation du détecteur 1.
  • Page 27 AVERTISSEMENT : 1. Les piles du détecteur sont fournies à l'intérieur de l'appareil. Branchez le connecteur du compartiment à piles avant l'installation, puis effectuez un test fonctionnel du détecteur en suivant les instructions de la section Test du présent document. 2.
  • Page 28 Pour configurer le détecteur sans fil LuNAR FireWatch, vous pouvez utiliser le l’application de configuration RISCO HandyApp, le logiciel de configuration RISCO Cloud (CCS), le logiciel RISCO CS ou le clavier. Pour effectuer la programmation locale à l'aide du clavier, procédez comme suit.
  • Page 29 Paramètres du détecteur Vous pouvez définir les paramètres suivants du détecteur à partir du récepteur du système : Type de zone FireWatch Paramètre Option Fumée Délai de supervision 1-255 Alarme secondaire Activée/Désactivée Chaleur Délai de supervision 1-255 Voyant IRP Allumé/Éteint Sensibilité...
  • Page 30 Témoins lumineux/sonores Couleur Voyant d'état et signal sonore Indication du voyant Vert Clignote une fois toutes les 30 secondes Fonctionnement normal Vert Clignote 3 fois brièvement Rétablissement de l'autoprotection Rouge Le voyant clignote en permanence et Alarme incendie des signaux sonores répétitifs (principal ou retentissent secondaire)
  • Page 31 REMARQUE : un signal sonore bref toutes les 30 secondes indique que le test a échoué. Vous devez faire réparer le détecteur ou le remplacer immédiatement. Figure 12 2. Relâchez la pression pour rétablir l’activation de l'alarme. REMARQUES : 1. Il est recommandé d'appuyer au centre du détecteur pour des résultats plus rapides.
  • Page 32 Nettoyage et entretien Nettoyez le détecteur avec un chiffon sec ou légèrement humide pour retirer la saleté et la poussière. Pour nettoyer le détecteur : 1. Retirez le détecteur du support de montage en le faisant pivoter dans le sens inverse des aiguilles d'une montre (reportez-vous à...
  • Page 33 Figure 15 5. Utilisez un dépoussiéreur pour retirer les débris, la poussière et la saleté qui s'accumulent principalement autour de la chambre de combustion (reportez- vous à la Figure 16). Figure 16 6. Reconnectez la carte de circuits imprimés. 7. Fermez le boîtier. 8.
  • Page 34 Remplacement des piles Remplacez les piles une fois par an ou dès que le signal sonore de pile faible retentit (un signal sonore bref retentit et le voyant rouge clignote une fois toutes les 60 secondes). Pour remplacer les piles du détecteur : 1.
  • Page 35 Caractéristiques techniques Paramètre Description Alarme de fumée Chambre photoélectrique avec capteur optique pour détecter la fumée Détecteur de chaleur Capteurs pour mesurer les hausses de température Témoins Sonores (Piezo) et lumineux (LED) Volume de l'alarme Min. 85 dB à 3 m (10') Fréquence 433,92 MHz, 868,65 MHz Fréquence sonore...
  • Page 36 à l’adresse suivante : www.riscogroup.com. Conformité CE CPR Le détecteur de fumée et de chaleur sans fil RWX35SPA, conçu par RISCO Ltd en Israël et assemblé en Israël, a été testé et déclaré conforme à la directive CPR 305/2001/UE, à la...
