Summary of Contents for Hans Grohe Logis 71432009

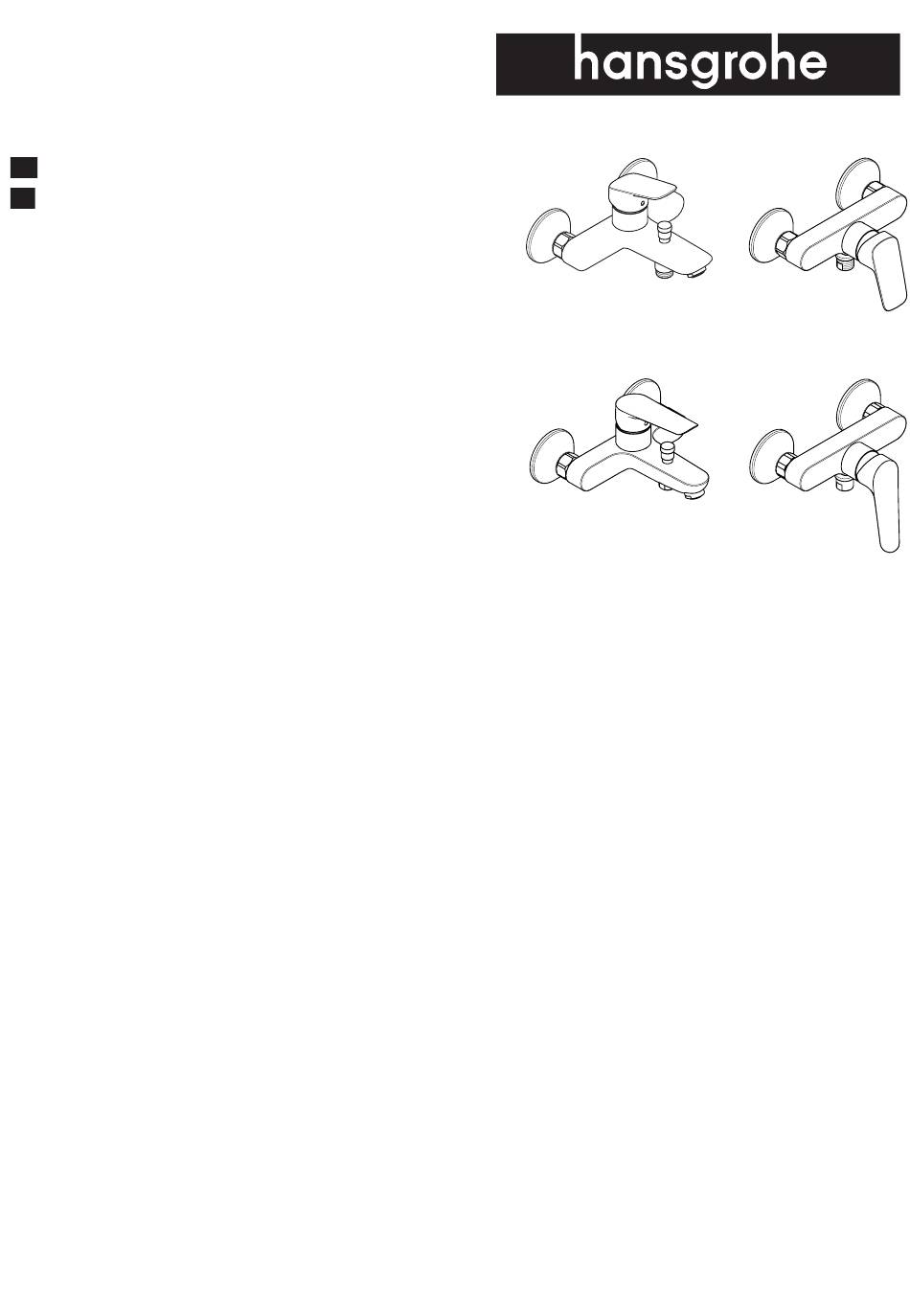

- Page 1 EN Instructions for use / Assembly instructions DE Gebrauchsanleitung / Montageanleitung Logis Logis 71432009 71632009 Logis E Logis E 71434009 71634009...
- Page 2 English Safety Notes Symbol description Gloves should be worn during installation to prevent Do not use silicone containing acetic acid! crushing and cutting injuries. Adjustment (see page 6) The product may only be used for bathing, hygienic and body cleaning purposes. To adjust the hot water limiter. Using a hot water limiter in The hot and cold supplies must be of equal pressures. combination with a continuous flow water heater is not Installation Instructions recommended. • Prior to installation, inspect the product for transport Dimensions (see page 8) damages. After it has been installed, no transport or surface damage will be honoured. Flow diagram (see page 9) • The pipes and the fixture must be installed, flushed 1 Shower outlet and tested as per the applicable standards. 2 Tub outlet • The plumbing codes applicable in the respective Spare parts (see page 10) countries must be observed. Technical Data Cleaning (see page 9) Operating pressure: max. 1 MPa...
- Page 3 Deutsch Sicherheitshinweise Technische Daten Betriebsdruck: max. 1 MPa Bei der Montage müssen zur Vermeidung von Empfohlener Betriebsdruck: 0,1 - 0,5 MPa Quetsch- und Schnittverletzungen Handschuhe Prüfdruck: 1,6 MPa getragen werden. (1 MPa = 10 bar = 147 PSI) Das Produkt darf nur zu Bade-, Hygiene- und Heißwassertemperatur: max. 60°C Körperreinigungszwecken eingesetzt werden. Thermische Desinfektion: 70°C / 4 min Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen ausgeglichen • Eigensicher gegen Rückfließen werden. • Das Produkt ist ausschließlich für Trinkwasser konzipiert! Montagehinweise Symbolerklärung • Vor der Montage muss das Produkt auf Transportschä- den untersucht werden. Nach dem Einbau werden Kein essigsäurehaltiges Silikon verwenden! keine Transport- oder Oberflächenschäden anerkannt. • Die Leitungen und die Armatur müssen nach den Justierung (siehe Seite 6) gültigen Normen montiert, gespült und geprüft Einstellen der Warmwasserbegrenzung. In Verbindung werden. mit Durchlauferhitzern ist eine Warmwassersperre nicht • Die in den Ländern jeweils gültigen Installationsricht- zu empfehlen.
- Page 4 X + 36 mm 36 mm max. 39 mm max. 5 mm 24 mm...
- Page 5 30 mm (17 Nm) 22 mm 22 mm (2 Nm) > 2 min...
- Page 6 60 °C 10 °C 0,3 MPa 36°C 38°C 50°C 60°C 43°C 55°C 17 x...
- Page 7 open / öffnen close / schließen cold / kalt hot / warm open / öffnen...
- Page 8 Logis Logis 71432009 71632009 15 - 23 15 - 23 G1/2 G1/2 15 0 ± 12 15 0 ± 12 Logis E Logis E 71434009 71634009 15 - 23 15 - 23 G1/2 G 1 / 2...
- Page 9 Logis 71432009 Logis 71632009 Logis E 71434009 Logis E 71634009 0,60 0,60 0,55 0,55 0,50 0,50 0,45 0,45 0,40 0,40 0,35 0,35 0,30 0,30 0,25 0,25 0,20 0,20 0,15 0,15 0,10 0,10 0,05 0,05 0,00 0,00 9 12 15 18 21 24 27 30...
- Page 10 Logis 92224000 71432009 96338000 97406000 98193000 (32x2) 97977000 98164000 (33x1,5) 94140000 92730000 96429000 98163000 (15x2) 95140000 95008000 96157000 94135000 97981000 97979000 97220000 97978019 92360000 Logis 71632009 92839000 98189000 94140000 (14x2,5) 96429000 98163000 (15x2) 96157000 94135000 95646001 97220000 98164000 98193000 (33x1,5) (32x2) 96044019 97406000...
- Page 11 Logis E 93024000 71434009 96338000 97406000 98193000 (32x2) 97977000 98164000 (33x1,5) 94140000 92730000 96429000 98163000 (15x2) 95140000 95008000 96157000 94135000 97981000 97979000 97220000 97978019 Logis E 92360000 71634009 94140000 92839000 98189000 96429000 98163000 (14x2,5) (15x2) 96157000 94135000 95646001 97220000 98164000 98193000 (33x1,5) (32x2)
- Page 12 12 mm 12 mm Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36⁄51-1282 · Telefax +49 (0) 7836⁄511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
