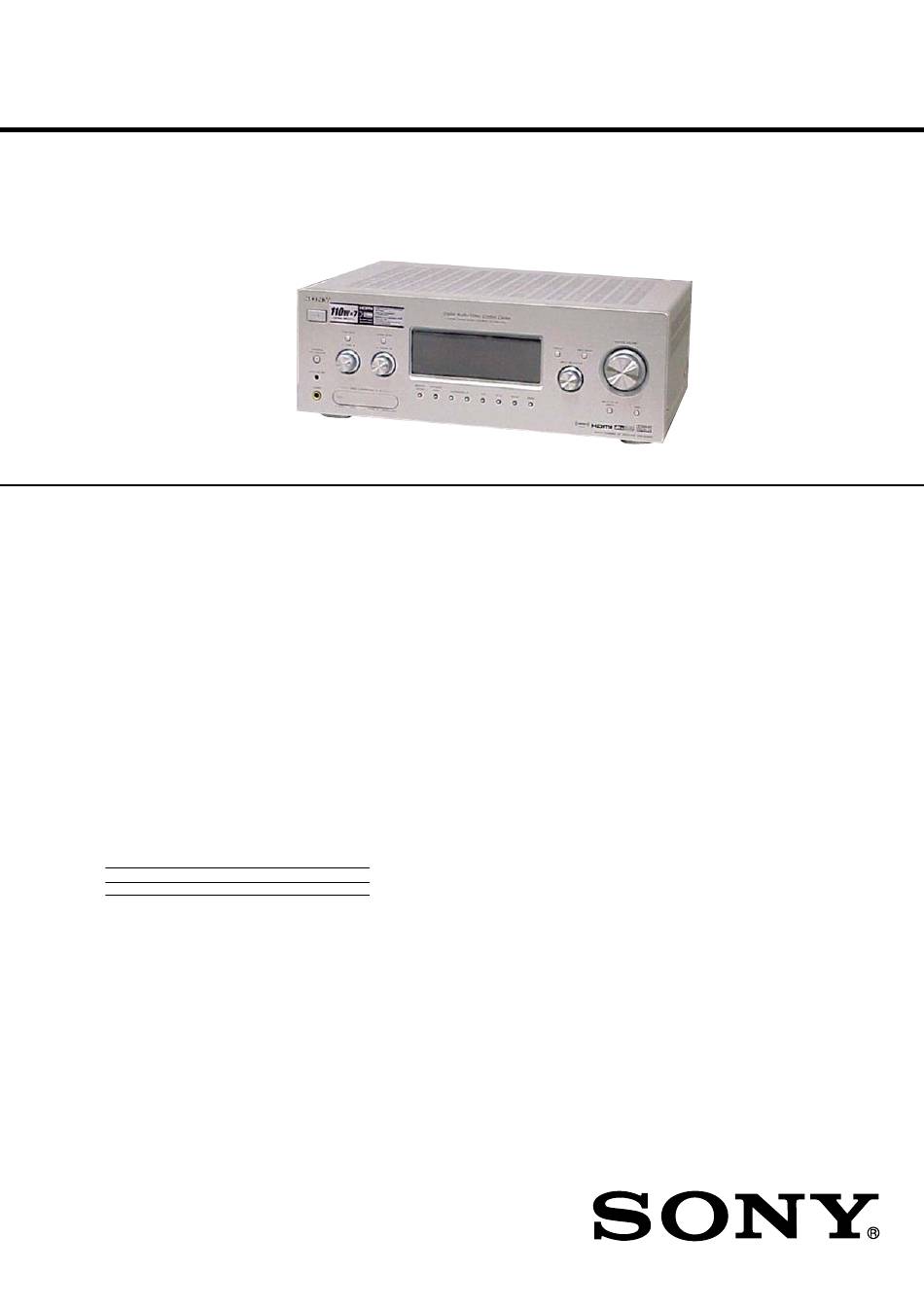

SERVICE MANUAL
Ver. 1.0 2006. 05
Manufactured under license from Dolby Laboratories.
"Dolby", "Pro Logic", "Surround EX", and the double-D
symbol are trademarks of Dolby Laboratories.
"DTS", "DTS-ES", "Neo:6", and "DTS 96/24" are
trademarks of Digital Theater Systems, Inc.
This receiver incorporates High-Definition
Multimedia Interface (HDMI
TM
) technology. HDMI,
the HDMI logo and High-Definition Multimedia
Interface are trademarks or registered trademarks of
HDMI Licensing LLC.
XM is a registered trademark of XM Satellite Radio
Inc.
Amplifier section
Power Output
1)
Stereo Power Output
, Reference Power Output
8 ohms 20 Hz – 20 kHz, THD 0.09 %
100 W + 100 W, 110 W/ch
8 ohms 1 kHz, THD 0.7 %
110 W + 110 W, 120 W/ch
8 ohms 1 kHz, THD 10 %
125 W + 125 W, 150 W/ch
1) Measured under the following conditions:
Area code
Power requirements
120 V AC, 60 Hz
2) Reference power output for front, center, surround
and surround back. Depending on the sound field
settings and the source, there may be no sound output.
Frequency response
Analog
10 Hz – 70 kHz,
+0.5/–2 dB (with sound
field and equalizer bypassed)
Sony Corporation
9-887-260-01
2006E04-1
Home Audio Division
© 2006. 05
Published by Sony Techno Create Corporation
STR-DG900

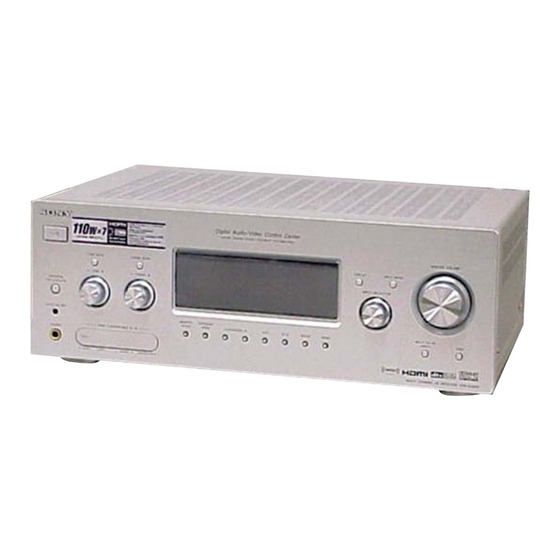

Photo: Silver type
SPECIFICATIONS
1) 2)
Inputs
Analog
Sensitivity: 500 mV/
50 kohms
S/N
3)
: 96 dB
(A, 500 mV
Digital (Coaxial)
Impedance: 75 ohms
S/N: 100 dB
(A, 20 kHz LPF)
Digital (Optical)
S/N: 100 dB
(A, 20 kHz LPF)
Output (Analog)
AUDIO OUT
Voltage: 500 mV/10 kohms
SUB WOOFER
Voltage: 2 V/1 kohm
Equalizer
Gain levels
±10 dB, 1 dB step
3) INPUT SHORT (with sound field and equalizer
bypassed).
4) Weighted network, input level.
MULTI CHANNEL AV RECEIVER
Canadian Model
4)
)
– Continued on next page –
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the STR-DG900 and is the answer not in the manual?

Questions and answers

Summary of Contents for Sony STR-DG900

  • Page 1 Analog 10 Hz – 70 kHz, +0.5/–2 dB (with sound field and equalizer bypassed) – Continued on next page – MULTI CHANNEL AV RECEIVER Sony Corporation 9-887-260-01 2006E04-1 Home Audio Division © 2006. 05 Published by Sony Techno Create Corporation...
  • Page 2 STR-DG900 FM tuner section General Tuning range 87.5 – 108.0 MHz Power requirements Intermediate frequency 10.7 MHz Area code Power requirements Useable sensitivity 11.2 dBf, 1 µV/75 ohms 120 V AC, 60 Hz Mono/Stereo: 76 dB/70 dB Power consumption Harmonic distortion at 1 kHz...
  • Page 3 REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE NE REMPLACER CES COMPOSANTS QUE PAR DES PIÈCES PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR SONY DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL IN SUPPLEMENTS PUBLISHED BY SONY. OU DANS LES SUPPLÉMENTS PUBLIÉS PAR SONY.
  • Page 4 STR-DG900 TABLE OF CONTENTS 1. GENERAL 4-21. Printed Wiring Boards – Front A/B Speaker Section – .......... 33 Description and location of parts ..........5 4-22. Schematic Diagram – Front A/B Speaker Section – .......... 34 2. DISASSEMBLY 4-23. Printed Wiring Board – Video Section (1/2) – ....35 2-1.
  • Page 5 STR-DG900 SECTION 1 GENERAL This section is extracted from instruction manual. Name Function Name Function Getting Started G Display S CATEGORY +/– Press to select a category The current status of the selected component or a (page 74). list of selectable items...
  • Page 6 Rear panel Remote commander OUTPUT section You can use the supplied remote to operate the COMPONENT Connects to a DVD receiver and to control the Sony audio/video Green VIDEO player, TV, or a components that the remote is assigned to INPUT/ satellite tuner.
  • Page 7 P F1, F2 PSX, DVD/VIDEO Press to select the media (for To return to the previous menu COMBO, or DVD/HDD DVD/VIDEO COMBO and of Sony TV, press TV (wk), COMBO. DVD/HDD COMBO models and then press RETURN/ only). W CATEGORY EXIT O.
  • Page 8 STR-DG900 SECTION 2 DISASSEMBLY Note : This set can be disassemble according to the following sequence. 2-1. CASE (Page 8) 2-2. FRONT PANEL SECTION 2-3. BACK PANEL SECTION (Page 9) (Page 9) 2-6. STANDBY BOARD 2-4. DIGITAL BOARD (Page 11) (Page 10) 2-5.
  • Page 9 STR-DG900 2-2. FRONT PANEL SECTION 1 CNP2000 (4P) 5 two screws (+BVTP 3 × 8) 2 CNP4592 (4P) 3 CNP4591 (5P) 4 wire (flat type) (27 core) (CNS505) 7 front panel section 6 six screws (+BVTP 3 × 8) 2-3. BACK PANEL SECTION 9 screw (+BVTP 3 ×...
  • Page 10 STR-DG900 2-4. DIGITAL BOARD 1 CNP505 (10P) 2 CNP503 (5P) 3 CNP504 (7P) 5 DIGITAL board 4 screw (+BVTP 3 × 8) 2-5. MAIN BOARD SECTION 7 screw 4 CN908 (5P) (+BV3 (3 -CR) ) 6 two screws 5 CNP802 (5P)
  • Page 11 STR-DG900 2-6. STANDBY BOARD 3 screw 4 STANDBY board (+BVTP 3 × 8) 1 CNP905 (2P) 2 CNP814 (6P)
  • Page 12 STR-DG900 SECTION 3 TEST MODE FACTORY PRESET MODE SOFTWARE VERSION DISPLAY MODE * All preset contents are reset to the default setting. * The software version is displayed. * Procedure: * Procedure: While depressing the [TONE MODE] and the [HDMI] buttons...
  • Page 13 STR-DG900 SECTION 4 DIAGRAMS 4-1. BLOCK DIAGRAM — TUNER/AUDIO SECTION — VIDEO 3 IN/ TV/SAT VIDEO 2 VIDEO 1 PORTABLE AV IN AUDIO IN AUDIO IN AUDIO IN AUDIO OUT AUDIO IN AUDIO OUT AUDIO J2554 J4591 (1/2) (2/2) J2552...
  • Page 14 STR-DG900 4-2. BLOCK DIAGRAM — DIGITAL SECTION — 8CH DAC IC1401 IC1501 IC1452 IC1403 VOUT5 L OUT DOUT DATA3 L IN AUDIO L-IN SDI1 SD01 VOUT6 SD02 24 R-CH TUNER/ SD03 25 AUDIO LRCK 13 SECTION BCK 14 (Page 13)
  • Page 15 STR-DG900 4-3. BLOCK DIAGRAM — VIDEO SECTION — X3703 X3701 500kHz 3.5795MHz IC3253 IC3101 VIDEO SWITCH SYNC +VCC +VCC7V SECAM REF BUFFER SEPARATION Q3252 SYNC VIDEO AMP Q3651-3653 J3301 (1/2) SEPARATION VSYNC IC3321 IC3102 Q3701 J3301 (2/2) HSYNC VOUT1 +15V...
  • Page 16 STR-DG900 4-4. BLOCK DIAGRAM — HDMI SECTION — HDMI RX CONTROL,+3.3V/+1.8V REG HDMI TX CONTROL,+3.3V/+1.8V REG IC5004 IC5005 CN5002 CN5004 DATA2+ DATA2+ ROX2+ 110-113 TX2+ 49-58 DATA2– 116-119 DATA2– ROX2– 61-65 TX2– 123-126 DATA1+ DATA1+ 67-70 ROX1+ 129-133 TX1+ 75-79 DATA1–...
  • Page 17 STR-DG900 4-5. BLOCK DIAGRAM — XM SECTION — XM DIGITAL TRANSCEIVER IC102 SCTXOUT 112 XM_DOUT SCRXIN 113 XM_DIN 18 COMRXP COMMSEL BUFFER 19 COMRXT XM64FS IC103 XMDATA 23 COMTXP J101 –D XMFS 79 XM_COMMAND 22 COMTXM XM256FS 111 XM_REQ SYSTEM CONTROL...
  • Page 18 STR-DG900 4-6. BLOCK DIAGRAM — KEY/DISPLAY SECTION — SYSTEM CONTROL FL DISPLAY DRIVER IC1101 (6/7) IC100 MIC AMP IC2000 LATCH FL_LAT 19 P51 D2014 17 P17 FL_CLK J2000 RESET 137 ADCC_DIN 8 RESET FL_CLR AUTO DATA CAL MIC FL_DIN 15 RESET...
  • Page 19 STR-DG900 4-7. BLOCK DIAGRAM — POWER SECTION — J4586 PHONES PRE DRIVER R-CH IC600 TM2880 +VOUT2 IN 2 DRIVE -VOUT2 L-CH DRIVE POWER AMP RELAY Q671-674 DRIVER CURRENT OVERLOAD FRONT B R-CH R-CH R-CH Q240 DETECT DETECT RY240 -B-1 +B-1...
  • Page 20 STR-DG900 4-8. CIRCUIT BOARDS LOCATION THIS NOTE IS COMMON FOR PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS. (In addition to this, the necessary note is printed in each block.) for schematic diagram: for printed wiring boards: • X : parts extracted from the component side.
  • Page 21 STR-DG900 4-9. PRINTED WIRING BOARD — MAIN SECTION — • Refer to page 20 for Circuit Boards Location. : Uses unleaded solder. TM602 TM601 J305 J301 J302 J304 C354 C358 C356 R359 R354 R356 R351 C360 R357 C353 JW496 C357...
  • Page 22 STR-DG900 4-10. SCHEMATIC DIAGRAM — MAIN SECTION (1/4) — IC301(2/2) C303 C308 J301 R301 R309 R302 CNP811 R307 R352 R304 R351 R305 R306 C309 C310 R303 C353 C304 R308 C485 R311 C306 C307 R361 C354 C356 C357 R358 C486 R353...
  • Page 23 STR-DG900 4-11. SCHEMATIC DIAGRAM — MAIN SECTION (2/4) — (Page 22) Q809 R824 D818 R830 RY802 Q220 R220 D801 D802 CN908 C800 C803 R221 D220 R222 RY803 C802 C233 C804 R236 D221 C220 (Page 52) R223 Q225 C221 R290 D290...
  • Page 24 STR-DG900 4-12. SCHEMATIC DIAGRAM — MAIN SECTION (3/4) — • Refer to page 54 for IC Block Diagrams. R427 C425 R435 C423 R423 R432 C426 D425 R436 IC B/D Q427 Q425 C427 R446 R434 R421 Q423 R433 R422 Q421 R429...
  • Page 25 STR-DG900 4-13. SCHEMATIC DIAGRAM — MAIN SECTION (4/4) — • Refer to page 54 for IC Block Diagrams. (Page 22) (Page 24) CN806 R240 CN601 RY240 R627 C625 R635 (Page 48) R280 C623 CN651 R623 R632 C626 D625 R636 IC B/D...
  • Page 26 STR-DG900 4-14. PRINTED WIRING BOARD — DIGITAL SECTION (1/2) — • Refer to page 20 for Circuit Boards Location. : Uses unleaded solder. C1251 C1253 R1351 R1316 R1016 R1015 R1012 R1010 R1318 R1017 R1315 R1013 R1313 R1011 C1315 R1311 R1555...
  • Page 27 STR-DG900 4-15. PRINTED WIRING BOARD — DIGITAL SECTION (2/2) — • Refer to page 20 for Circuit Boards Location. : Uses unleaded solder. (Page 42) (Page 45) (Page 36) CNS521 CNS509 CNS508 CNS503 IC1901 (Page 51) C1317 R1252 C1266 FB1502...
  • Page 28 STR-DG900 4-16. SCHEMATIC DIAGRAM — DIGITAL SECTION (1/5) — • Refer to page 53 for Waveforms and page 54 for IC Block Diagrams. (Page 31) C1317 R1361 (Page 32) IC1351 R1351 R1363 FB1304 C1316 C1351 IC1352 R1352 R1322 C1352 R1316...
  • Page 29 STR-DG900 4-17. SCHEMATIC DIAGRAM — DIGITAL SECTION (2/5) — • Refer to page 55 for IC Block Diagrams. (Page 31) (Page 28) (Page 30) C1450 R1452 IC B/D C1403 R1474 C1494 C1460 R1401 FB1452 IC1401 C1404 FB1453 IC1452 C1409 C1005...
  • Page 30 STR-DG900 4-18. SCHEMATIC DIAGRAM — DIGITAL SECTION (3/5) — • Refer to page 53 for Waveforms and page 63 for IC Pin Descriptions. (Page 32) C1520 (Page 31) FB1502 C1515 C1516 IC1502 C1517 C1518 FB1501 C1519 RB1501 R1501 RB1506 R1512...
  • Page 31 STR-DG900 4-19. SCHEMATIC DIAGRAM — DIGITAL SECTION (4/5) — D1001 CNP505 IC1901 IC1031 IC1904 C1906 C1908 C1032 C1022 C1031 C1021 C1905 (Page 52) CNS508 CNS509 R1012 R1260 R1261 IC1902 R1010 FB1102 C1914 C1913 IC1141 R1251 (Page 38) C1140 R1252 C1253...
  • Page 32 STR-DG900 4-20. SCHEMATIC DIAGRAM — DIGITAL SECTION (5/5) — • Refer to page 53 for Waveforms and page 65 for IC Pin Descriptions. (Page 31) (Page 28) R1807 FB1308 FB1101 R1806 CNP503 R1805 R1804 D1108 R1803 D1107 (Page 46) R1801...
  • Page 33 STR-DG900 4-21. PRINTED WIRING BOARDS — FRONT A/B SPEAKER SECTION — • Refer to page 20 for Circuit Boards Location. : Uses unleaded solder. • Semiconductor Location Ref. No. Location D500 E-12 D865 G-11 D866 H-10 D2881 Q500 F-11 Q2880...
  • Page 34 STR-DG900 4-22. SCHEMATIC DIAGRAM — FRONT A/B SPEAKER SECTION — RY2881 CNP2850 C2850 TM2880 C2851 Q2880 D2881 R2872 R2873 CNP852 RY500 C601 TM600 C602 CN851 (Page 25) D500 R506 R505 Q500 (Page 23) CN815 (Page 25) (Page 23) CNP817 D865...
  • Page 35 STR-DG900 4-23. PRINTED WIRING BOARD — VIDEO SECTION (1/2) — • Refer to page 20 for Circuit Boards Location. : Uses unleaded solder. • Semiconductor Location (Side A) Ref. No. Location D3253 E-10 D3254 D3301 E-10 D3302 E-10 D3671 R3411...
  • Page 36 STR-DG900 4-24. PRINTED WIRING BOARD — VIDEO SECTION (2/2) — • Refer to page 20 for Circuit Boards Location. : Uses unleaded solder. J3301 J3403 J3402 J3401 • Semiconductor Location (Side B) Ref. No. Location D3431 D3432 IC3101 I-12 IC3102...
  • Page 37 STR-DG900 4-25. SCHEMATIC DIAGRAM — VIDEO SECTION (1/2) — • Refer to page 53 for Waveforms and page 56 for IC Block Diagrams. C3725 C3726 D3721 D3722 D3723 IC B/D C3719 X3703 C3724 R3715 R3716 C3718 R3710 R3709 R3321 C3323...
  • Page 38 STR-DG900 4-26. SCHEMATIC DIAGRAM — VIDEO SECTION (2/2) — • Refer to page 53 for Waveforms and page 57 for IC Block Diagrams. (Page 37) R3672 R3679 R3685 R3674 R3681 R3683 R3687 R3677 R3651 R3653 R3656 R3673 Q3672 Q3674 R3678...
  • Page 39 STR-DG900 4-27. PRINTED WIRING BOARD — VIDEO (AUDIO) SECTION — • Refer to page 20 for Circuit Boards Location. : Uses unleaded solder. J2552 J2554 J2553 J2551 R2571 R2572 R2561 R2573 R2567 C2560 C2555 RY2300 R2574 C2554 C2556 C2557 R2582...
  • Page 40 STR-DG900 4-29. PRINTED WIRING BOARD — S-VIDEO SECTION — • Refer to page 20 for Circuit Boards Location. : Uses unleaded solder. J2105 J2106 J2104 C2111 JW2112 R2110 JW2111 C2109 C2117 IC2101 C2114 C2124 JW2113 C2126 IC2102 JW2117 JW2101 JW2115...
  • Page 41 STR-DG900 4-31. PRINTED WIRING BOARD — HDMI SECTION (1/2) — • Refer to page 20 for Circuit Boards Location. : Uses unleaded solder. • Semiconductor Location (Side A) Ref. No. Location D5006 D5007 D5009 IC5001 IC5002 IC5003 IC5004 IC5005 IC5006...
  • Page 42 STR-DG900 4-32. PRINTED WIRING BOARDS — HDMI SECTION (2/2) — • Refer to page 20 for Circuit Boards Location. : Uses unleaded solder. • Semiconductor Location (Side B) Ref. No. Location D5008 D5010 D5012 D5013 D5014 D5015 D5016 D5017 D5018...
  • Page 43 STR-DG900 4-33. SCHEMATIC DIAGRAM — HDMI SECTION (1/2) — • Refer to page 53 for Waveforms and page 61 for IC Block Diagrams. IC5003 C5001 C5003 IC5002 R5035 C5002 R5028 R5040 R5066 R5053 C5020 Q5006 Q5007 Q5008 Q5010 R5026 R5024...
  • Page 44 STR-DG900 4-34. SCHEMATIC DIAGRAM — HDMI SECTION (2/2) — • Refer to page 53 for Waveforms and page 61 for IC Block Diagrams. TP5022 TP5021 TP5020 TP5019 TP5018 TP5017 TP5016 CN5003 R5098 R5103 C5062 C5065 C5067 C5057 R5104 C5068 CN5004...
  • Page 45 STR-DG900 4-35. PRINTED WIRING BOARD — XM SECTION — • Refer to page 20 for Circuit Boards Location. : Uses unleaded solder. D101 (Page 27) IC102 (Page 33) IC104 (Page 21) • Semiconductor Location Ref. No. Location D101 D103 (D104)
  • Page 46 STR-DG900 4-36. SCHEMATIC DIAGRAM — XM SECTION — • Refer to page 53 for Waveform and page 61 for IC Block Diagrams. C109 C111 IC103 IC B/D CN101 R101 R102 R103 R152 R153 Q101 C104 R154 C103 C105 C106 C107...
  • Page 47 STR-DG900 4-37. PRINTED WIRING BOARDS — PANEL SECTION — • Refer to page 20 for Circuit Boards Location. : Uses unleaded solder. J2000 C2010 R2016 C2013 R2015 TP2000 R2018 C2014 C2018 R2007 IC2000 C2002 (Page 21) C2001 R2017 R2005 C2006...
  • Page 48 STR-DG900 4-38. SCHEMATIC DIAGRAM — PANEL SECTION — C2005 C2018 R2017 CNP4592 R2018 R2005 C4588 R2003 R2019 J4586 (Page 25) CNP2000 C4589 C2011 C2006 C4598 C4597 C2002 EP4586 R2000 IC2000 J2000 R2006 (Page 23) TP2000 C2001 R2001 C2003 R4595 C2012...
  • Page 49 STR-DG900 4-39. PRINTED WIRING BOARD — DISPLAY SECTION — • Refer to page 20 for Circuit Boards Location. : Uses unleaded solder. (Page 47) (Page 47) (Page 27) STR-DG900...
  • Page 50 STR-DG900 4-40. SCHEMATIC DIAGRAM — DISPLAY SECTION — • Refer to page 53 for Waveform. R198 R199 FL101 R170 R171 R172 R173 R174 D101 R162 C161 C193 C192 R161 Q101 IC103 C189 IC100 R187 R186 CNS101 C105 TP102 C195 C194...
  • Page 51 STR-DG900 4-41. PRINTED WIRING BOARD — POWER SECTION — • Refer to page 20 for Circuit Boards Location. : Uses unleaded solder. • Semiconductor Location Ref. No. Location D911 D921 D922 D923 D924 D925 D926 D928 Q911 Q912 Q913 Q914...
  • Page 52 STR-DG900 4-42. SCHEMATIC DIAGRAM — POWER SECTION — T901 (Page 34) (Page 23) (Page 23) CNP905 CNP810 R913 Q911 F901 R912 D911 RY911 R904 Q912 (Page 31) T902 D928 JW809 CNP901 D921 C926 R925 C924 C925 Q913 D922 C921 CNP816...
  • Page 53 STR-DG900 • Waveforms — VIDEO Board — — DIGITAL Board — IC3701 1 (CERA) IC1301 qd (CKOUT) IC1501 qs (MCLK2) 2.9 Vp-p 0.15 Vp-p 3.5 Vp-p 500 kHz 13.9 MHz 12.288 MHz 0.5V/DIV, 0.5 µ sec/DIV 1V/DIV, 50nsec/DIV 1V/DIV, 50nsec/DIV...
  • Page 54 STR-DG900 • IC Block Diagrams IC400 µPC2581V-S (MAIN BOARD (3/4)) IC500 µPC2581V-S (MAIN BOARD (3/4)) IC600 µPC2581V-S (MAIN BOARD (4/4)) IC700 µPC2581V-S (MAIN BOARD (4/4)) BIAS CIRCUIT PROTECTOR REG DRIVE DRIVE DRIVE DRIVE 2 3 4 5 6 8 9 10 11 12 13 14 15...
  • Page 55 STR-DG900 IC1302 TC74HC151AF(EL) (DIGITAL BOARD (1/5)) IC1401 PCM1800E/2K (DIGITAL BOARD (2/5)) 15 14 13 DIGITAL MODULATOR 1/64 SERIAL I/O DECIMATION INTERFACE FILTER & & MODE/FORMAT LOW-CUT CONTROL DIGITAL FILTER MODULATOR SINGLE-END SINGLE-END CLOCK/ DEFERENTIAL REFERENCE DEFERENTIAL TIMING CONTROL RESET/ CONVERTER...
  • Page 56 STR-DG900 IC1452 PCM1609APT (DIGITAL BOARD (2/5)) 36 35 34 33 VCC3 FUNCTION AGND3 CONTROL VCC4 INTERFACE AGND4 SYSTEM SCKI CLOCK SCKO MANAGER VOUT8 AGND6 VCC5 LRCK AGND5 TEST 4X/8X ENHANCED VOUT7 OVER SAMPLING MULTI- SERIAL DIGITAL LEVEL INPUT FILTER DELTA-...
  • Page 57 STR-DG900 IC3321 LA7106M-TLM (VIDEO BOARD (1/2)) IC3671 LA7106M-TLM (VIDEO BOARD (2/2)) VIN1+ 75Ω 16 +VCC DRIVER NFB1 15 VOUT1 MUTE1 14 GND VIN2+ 75Ω 13 VOUT2 DRIVER NFB2 12 DR CTL –VCC1 11 VOUT3 75Ω DRIVER VIN3+ 10 MUTE2 NFB3 9 –VCC2...
  • Page 58 STR-DG900 IC3701 CXA2199Q (VIDEO BOARD (1/2)) 22 21 X' TAL PIN CLAMP 4.43/3.58 SECAM S GND DET SW CHROMA CHROMA PHASE COLOR EXT COLOR SHIFT KILLER NT/PAL COLOR COLOR PHASE V PED AXIS KILLER ID AXIS DELAY PAL ID BST AMP...
  • Page 59 STR-DG900 IC3751 TC4053BF(EL,N) (VIDEO BOARD (1/2)) IC3651 TC4053BF(EL,N) (VIDEO BOARD (2/2)) 15 14 IC3501 MB90089PF-G-238-BND (VIDEO BOARD (2/2)) AVSS YOUT ANALOG COUT SWITCH VOUT AVCC FSCO SERIAL VIDEO INPUT SIGNAL CONTROL VBLK GENERATOR SCLK CIRCUIT VCC 7 4 FSC DATA...
  • Page 60 STR-DG900 IC3431 NJM2595M-TE2 (VIDEO BOARD (2/2)) IC2101 NJM2595D (S-VIDEO BOARD) IC2102 NJM2595D (S-VIDEO BOARD) M.OUT 16 VCC 75Ω DRIVER V1.OUT V1.IN V2.OUT V2.IN IC2560 BD3842FS-FD2 (VIDEO (AU) BOARD) LOGIC F-SW1:INPUT FUNCTION1 F-SW2:INPUT FUNCTION2...
  • Page 61 STR-DG900 IC5003 SN74LV4052APWR (HDMI RE BOARD (1/2)) 2XCOM XCOM IC5008 TK11250CMCL-G (HDMI RE BOARD (2/2)) VOLTAGE COMP CONTROL IC5009 TK11150CSCL-G (HDMI RE BOARD (2/2)) VOLTAGE COMP CONTROL IC5012 BA00CC0WT(-V5) (HDMI RE BOARD (2/2)) IC106 BA00CC0WT(-V5) (XM BOARD) VREF – DRIVER...
  • Page 62 STR-DG900 IC102 F2602E-01-TR (XM BOARD) HIGH SPEED I2S_DATA 24 VSS DATA PORT 23 COMM_TX_P (HSDP) I2S_SCLK 22 COMM_TX_M 21 VSS I2S_LRCLK 20 VDD 19 COMM_RX_M I2S_OCLK 18 COMM_RX_P COMM ENGINE 17 VDD SAII_CLK 16 VSS COMM_TX_EN SAII_DATA COMM_TX_DIG COMM_RX_DIG SAII_EN...
  • Page 63 STR-DG900 • IC Pin Descriptions IC1501 CXD9718BQ (DSP) (DIGITAL BOARD (3/5)) Pin No. Pin Name Pin Description — Ground XRST Reset signal input from SYSTEM CONTROL IC EXTIN Not used (Connect to ground) LRCKI3 Not used (Connect to ground) VDDI Power supply pin (+2.6 V)
  • Page 64 STR-DG900 Pin No. Pin Name Pin Description MOD1 Operation mode signal input (L: 386fs, H: 256fs) (Fixed at H) MOD0 Operation mode signal input (L: single chip mode, H: use prohibited) (Fixed at L) EXLOCK Error detection signal input from DIR IC VDDI Power supply pin (+2.6 V)
  • Page 65 STR-DG900 IC1101 MB91F155APFV-DG900 (SYSTEM CONTROL) (DIGITAL BOARD (5/5)) Pin No. Pin Name Pin Description [7.1_DATA] INPUT SELECT IC DATA [7.1_CLK] INPUT SELECT IC CLOCK FL_LAT FL DRIVER IC LATCH FL_DIN FL DRIVER IC DATA SUB-T SUB TRANSFORMER VOLT O/P <<NO_USE>>...
  • Page 66 STR-DG900 Pin No. Pin Name Pin Description — Power supply pin (+3.3 V) System clock signal input (16.5 MHz) System clock signal output (16.5 MHz) — Ground VOLT_DETECT_STOP VOLTAGE DOWN DETECT DIR_DO DIR DATA OUT PW_ON/OFF POWER ON/OFF SW SIRCS...
  • Page 67 STR-DG900 Pin No. Pin Name Pin Description HDMI TX/SOT1 HDMI REPEATER DOUT/FLASH PROGRAMMING HDMI RX/SIN1 HDMI REPEATER DIN/FLASH PROGRAMMING XM_REQ XM REQUEST XM_DOUT XM DOUT XM_DIN XM DIN OSD_ON/OFF OSD ON/OFF SW. HDMI_MUTE HDMI MUTE VOL_IC.DATA VOL IC DATA VOL_IC.CLK...
  • Page 68 STR-DG900 SECTION 5 EXPLODED VIEWS NOTE: • The mechanical parts with no reference • -XX and -X mean standardized parts, so The components identified by mark 0 or dotted line with mark number in the exploded views are not supplied.
  • Page 69 STR-DG900 5-2. FRONT PANEL SECTION not supplied (POWER KEY board) not supplied (ADCC board) not supplied (HP-AV3 board) not supplied supplied with J4586 not supplied FL101 supplied with RV101,105,104 supplied with RV103 Ref. No. Part No. Description Remark Ref. No.
  • Page 70 STR-DG900 5-3. BACK PANEL SECTION not supplied not supplied (SPEAKER B board) not supplied not supplied (S-VIDEO board) Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark A-1193-890-A HDMI RE BOARD, COMPLETE (for SERVICE) * 107 3-703-244-00 BUSHING (2104), CORD...
  • Page 71 STR-DG900 5-4. CHASSIS SECTION not supplied (STANDBY board) F902 Q724 Q674 F901 Q673 Q574 Q723 Q424 Q624 Q473 Q623 Q524 Q523 not supplied Q573 (HEATSINK GUIDE board) Q474 Q423 T901 not supplied not supplied (INSULATING GUIDE board) not supplied not supplied Ref.
  • Page 72 STR-DG900 SECTION 6 ADCC CONNECTION ELECTRICAL PARTS LIST DC-SPEAKER A NOTE: • Due to standardization, replacements in • SEMICONDUCTORS The components identified by mark 0 or dotted line with mark the parts list may be different from the In each case, u : µ, for example: 0 are critical for safety.
  • Page 73 STR-DG900 DC-SPEAKER A DIGITAL Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark < RESISTOR > C1173 1-162-974-11 CERAMIC CHIP 0.01uF C1174 1-162-974-11 CERAMIC CHIP 0.01uF R505 1-249-421-11 CARBON 2.2K 1/4W C1175 1-162-974-11 CERAMIC CHIP 0.01uF R506...
  • Page 74 STR-DG900 DIGITAL Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C1442 1-162-961-11 CERAMIC CHIP 330PF < CONNECTOR > C1448 1-126-964-11 ELECT 10uF C1450 1-100-566-11 CERAMIC CHIP 0.1uF CNP503 1-784-922-11 PIN, CONNECTOR 5P C1451 1-162-963-11 CERAMIC CHIP...
  • Page 75 8-759-242-70 IC TC7WU04F R1087 1-216-833-11 METAL CHIP 1/10W IC1304 8-759-242-70 IC TC7WU04F R1088 1-216-827-11 METAL CHIP 3.3K 1/10W IC1351 6-600-466-01 IC TORX147L(SONY) (DIGITAL R1089 1-216-827-11 METAL CHIP 3.3K 1/10W VIDEO 1 IN (OPTICAL)) R1097 1-216-845-11 METAL CHIP 100K 1/10W IC1352...
  • Page 76 STR-DG900 DIGITAL Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R1148 1-216-809-11 METAL CHIP 1/10W R1312 1-216-809-11 METAL CHIP 1/10W R1149 1-216-827-11 METAL CHIP 3.3K 1/10W R1313 1-216-809-11 METAL CHIP 1/10W R1150 1-216-809-11 METAL CHIP 1/10W...
  • Page 77 STR-DG900 DIGITAL DISPLAY Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R1506 1-216-809-11 METAL CHIP 1/10W C192 1-126-964-11 ELECT 10uF R1507 1-216-809-11 METAL CHIP 1/10W C193 1-127-888-11 CERAMIC 0.1uF R1508 1-216-809-11 METAL CHIP 1/10W C194 1-127-888-11 CERAMIC 0.1uF...
  • Page 78 STR-DG900 DISPLAY HDMI RE Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark RV104 1-418-817-11 ENCODER, ROTARY (INPUT SELECTOR) C5030 1-162-915-11 CERAMIC CHIP 10PF 0.5PF C5031 1-162-970-11 CERAMIC CHIP 0.01uF < SWITCH > C5032 1-126-205-11 ELECT CHIP 47uF 6.3V...
  • Page 79 STR-DG900 HDMI RE Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C5089 1-115-467-11 CERAMIC CHIP 0.22uF < COIL > C5090 1-107-826-11 CERAMIC CHIP 0.1uF C5097 1-117-681-11 ELECT CHIP 100uF L5001 1-469-525-91 INDUCTOR 10uH C5098 1-128-934-11 CERAMIC CHIP 0.33uF...
  • Page 80 STR-DG900 HDMI RE Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R5038 1-216-829-11 METAL CHIP 4.7K 1/10W R5110 1-216-833-11 METAL CHIP 1/10W R5039 1-216-805-11 METAL CHIP 1/10W R5111 1-218-839-11 METAL CHIP 0.5% 1/10W R5040 1-216-829-11 METAL CHIP 4.7K...
  • Page 81 STR-DG900 HP-AV3 MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark HP-AV3 BOARD C260 1-137-194-81 FILM 0.47uF C261 1-126-925-11 ELECT 470uF ************* C265 1-137-194-81 FILM 0.47uF < CAPACITOR > C266 1-126-925-11 ELECT 470uF C290 1-107-935-11 ELECT...
  • Page 82 STR-DG900 MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C471 1-126-947-11 ELECT 47uF C631 1-136-497-81 FILM 0.1uF C473 1-102-233-00 CERAMIC 33PF 500V C632 1-136-161-00 FILM 0.047uF C474 1-102-233-00 CERAMIC 33PF 500V C640 1-126-964-11 ELECT 10uF...
  • Page 83 STR-DG900 MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark D240 8-719-988-61 DIODE 1SS355TE-17 < COIL > D250 8-719-083-87 DIODE UDZSTE-1733B D251 6-500-579-01 DIODE PTZ-TE25-6.8B L401 1-420-872-52 COIL, AIR-CORE D265 8-719-053-18 DIODE 1SR154-400TE-25 L451 1-420-872-52 COIL, AIR-CORE...
  • Page 84 STR-DG900 MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark Q700 8-729-120-28 TRANSISTOR 2SC1623-L5L6 R354 1-216-812-11 METAL CHIP 1/10W Q721 8-729-119-76 TRANSISTOR 2SA1175-HFE R355 1-216-832-11 METAL CHIP 8.2K 1/10W Q722 8-729-141-30 TRANSISTOR 2SC3623A-LK R356 1-216-845-11 METAL CHIP...
  • Page 85 STR-DG900 MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R477 1-216-214-00 RES-CHIP 4.7K 1/8W R584 1-216-835-11 METAL CHIP 1/10W R478 1-234-182-11 ENCAPSULATED COMPONENT 0.22X2 5W R585 1-216-841-11 METAL CHIP 1/10W R479 1-216-823-11 METAL CHIP 1.5K...
  • Page 86 STR-DG900 MAIN POWER KEY SPEAKER B STANDBY Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R687 1-216-841-11 METAL CHIP 1/10W < CONNECTOR > R689 1-249-389-11 CARBON 1/4W F R695 1-216-864-11 SHORT CHIP * CNP102 1-691-408-11 CONNECTOR, BOARD TO BOARD 7P...
  • Page 87 STR-DG900 STANDBY S-VIDEO VIDEO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C921 1-127-888-11 CERAMIC 0.1uF C2112 1-127-888-11 CERAMIC 0.1uF C922 1-127-888-11 CERAMIC 0.1uF C2114 1-127-888-11 CERAMIC 0.1uF C923 1-126-959-11 ELECT 0.47uF C2115 1-162-215-31 CERAMIC 47PF...
  • Page 88 STR-DG900 VIDEO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C2339 1-126-947-11 ELECT 47uF C3613 1-162-970-11 CERAMIC CHIP 0.01uF C2340 1-100-385-11 CERAMIC CHIP 0.47uF C3614 1-162-970-11 CERAMIC CHIP 0.01uF C3141 1-100-566-11 CERAMIC CHIP 0.1uF C3615 1-162-970-11 CERAMIC CHIP 0.01uF...
  • Page 89 STR-DG900 VIDEO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C3753 1-162-966-11 CERAMIC CHIP 0.0022uF 10% IC3671 8-759-663-94 IC LA7106M-TLM IC3701 8-752-109-74 IC CXA2199Q < CONNECTOR > IC3731 8-759-822-05 IC LA7213 IC3751 8-759-300-71 IC HD14053BFP CN3002 1-784-921-11 PIN, CONNECTOR 4P CNS202 1-784-774-11 CONNECTOR, FFC 13P <...
  • Page 90 STR-DG900 VIDEO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark < RESISTOR > R3621 1-218-827-11 METAL CHIP 0.5% 1/10W R3622 1-216-809-11 METAL CHIP 1/10W R3275 1-216-825-11 METAL CHIP 2.2K 1/10W R3623 1-216-821-11 METAL CHIP 1/10W R3276 1-216-829-11 METAL CHIP 4.7K...
  • Page 91 STR-DG900 VIDEO VIDEO (AU) Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R3705 1-216-809-11 METAL CHIP 1/10W < DIODE > R3706 1-216-809-11 METAL CHIP 1/10W R3707 1-216-809-11 METAL CHIP 1/10W D2300 8-719-991-33 DIODE 1SS133T-77 R3708 1-216-813-11 METAL CHIP...
  • Page 92 STR-DG900 VIDEO (AU) Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark < RELAY > C149 1-107-826-11 CERAMIC CHIP 0.1uF C150 1-164-004-11 CERAMIC CHIP 0.1uF RY2300 1-755-486-11 RELAY C151 1-164-004-11 CERAMIC CHIP 0.1uF C152 1-164-004-11 CERAMIC CHIP 0.1uF...
  • Page 93 STR-DG900 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R106 1-216-809-11 METAL CHIP 1/10W MISCELLANEOUS R107 1-216-809-11 METAL CHIP 1/10W *************** R108 1-216-809-11 METAL CHIP 1/10W R109 1-216-841-11 METAL CHIP 1/10W 1-829-043-11 WIRE (FLAT TYPE) (27 CORE)
