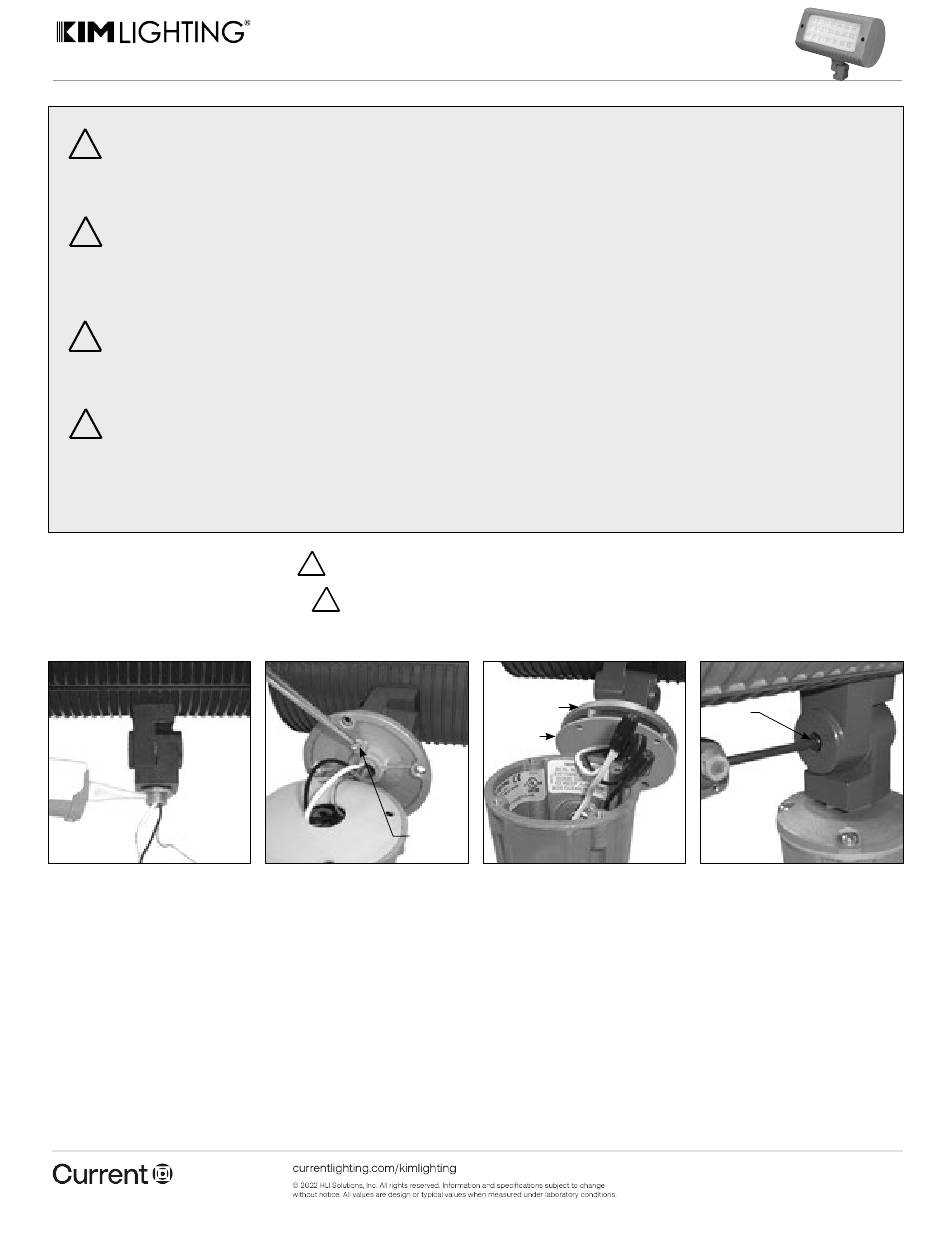

Current KIMLIGHTING CFL-LED Installation Instructions

COMPACT FLOODLIGHT LED Installation Instructions
WARNING: Fixtures must be grounded in accordance with local codes or the National Electrical
!
Code. Portable spear mounts using a cord and plug must be plugged into a receptacle protected by
a Ground Fault Circuit Interrupter in accordance with the National Electrical Code. Failure to do so may
result in serious personal injury.
AVERTISSEMENT: Les luminaires doivent être mis à la terre conformément aux codes locaux ou au
!
Code national de l'électricité. Les supports de lance portables à l'aide d'un cordon et d'une
fiche doivent être branchés dans une prise protégée par un interrupteur de circuit de panne de terre
conformément au Code national de l'électricité. Le non-respect de cette consigne peut entraîner des
blessures graves.
SAFETY WARNING: To maintain light efficiency and prevent fixture overheating, lenses must be kept
!
clean and free of dirt, dust, leaves, trash and mineral deposits from water. For optimum performance a
regularly scheduled maintenance program should be followed. DO NOT operate luminaire with missing or
damaged lens.
This Kim fixture is supplied with a 1/2" NPSM male mounting threads and locknut. AVERTISSEMENT DE SÉCURITÉ: Pour maintenir l'efficacité de la lumière et prévenir la surchauffe
!
de l'appareil, les lentilles doivent être propres et exemptes de saleté, de poussière, de feuilles,
Tools Required: 3/16" Hex Wrench
q
de déchets et de gisements minéraux de l'eau. Pour une performance optimale, un programme de
maintenance régulier devrait être suivi. NE PAS faire fonctionner le luminaire avec des lentilles
manquantes ou endommagées.
INSTALLATION INSTRUCTIONS:
INSTRUCTIONS D'INSTALLATION:
de commencer l'installation.
1. Coat swivel threads with
thread sealant to keep
moisture from entering
junction box.
Thread Sealant
q
Make certain the electrical supply is OFF before starting installation.
!
assurez-vous que l'alimentation électrique est éteinte avant
!
Locknut
A ttach fixture to junction box
2.
and orient correctly. Tighten
locknut to insure selected
orientation.
Flat Blade Screwdriver
q
J-Box Top
Gasket
3. Attach fixture ground lead
to circuit ground. Attach
fixture leads to circuit leads
observing polarity, i.e. white-
to-common and black-
to-voltage.
CFL-LED
Phillips Screwdriver
q
Swivel
Screw
4. To adjust backtilt up to
maximum, loosen swivel
screw being careful not to
disengage threads. Hold
fixture at desired angle and
firmly tighten swivel screw.
Page 1 of 4
(Rev 21/08/22
