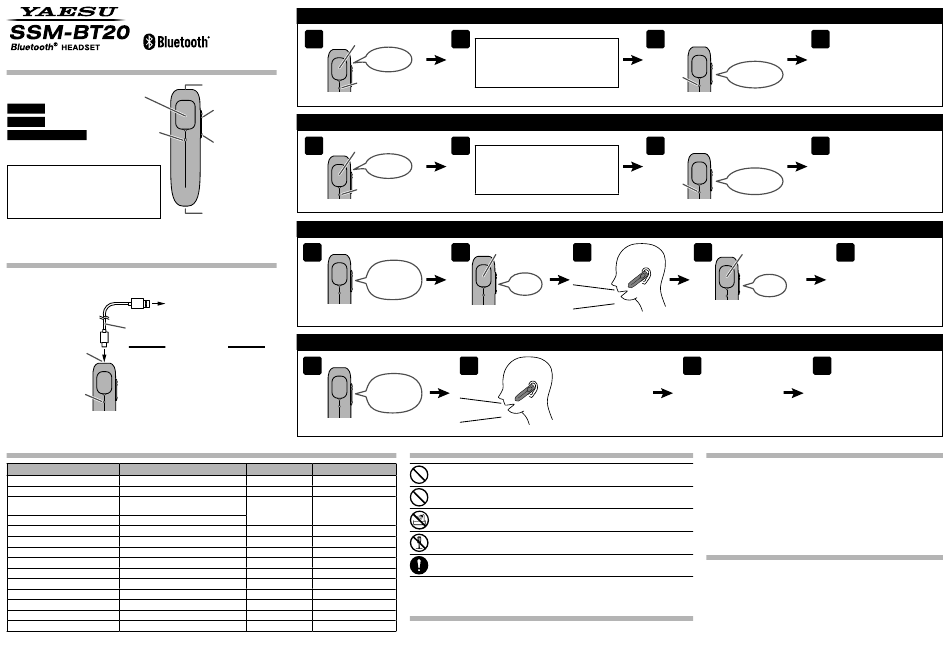

各部の名称
マルチファンクションボタン （MFB）
電源オン ：３秒以上押す
電源オフ ：５秒以上押す
LED
送信 / 受信切り替え ：短押し
※接続している無線機の VOX 機能が
動作していないとき。
接続している無線機の VOX 機能が動作
している時に、 一時的に音声による送信を
やめたいときは、 VOL （＋） と （－） を同時に
押します。再度 VOL （＋） と （－） を同時に
押すと音声による送信が有効になります。
本製品は、当社の Bluetooth Ⓡ 対応無線機専用です。その他の Bluetooth
対応機器 （スマートフォンやパソコン等） との動作は保障できません。
充電方法
初めて使用する前や使用中に LED が赤色点滅した場合は、充電を行って
ください。
市販の USB 充電用
アダプターに接続する
付属の USB ケーブル
充電時のご注意
充電用 USB ポート
・ 充電は約 3 時間で完了します。
・ 充電中は本製品を使用できません。
・ 指定時間以上の充電は、内蔵電池を劣化
赤の点灯：充電中
させる場合があります。
青の点灯：充電完了
・ 付属の USB ケーブル以外で充電しないで
ください。
主な操作一覧
動作 操作
電源オン MFB を 3 秒押す
電源オフ MFB を 5 秒押す
1. MFB を 3 秒押す
無線機と接続 （初回）
2. 無線機でペアリング操作を行う
無線機と接続 （2 回目以降） MFB を 3 秒押す
音量を上げる VOL （+） を押す
音量を下げる VOL （－） を押す
SSM-BT20 のマイクを無効にする VOL （+） と VOL （－） を同時に押す
SSM-BT20 のマイクを有効にする 再度 VOL （+） と VOL （－） を同時に押す
VOX 機能による送信 マイクに向かって話す
VOX 機能による受信 話すのをやめる
MFB による送信 MFB を短く押す
MFB による受信 再度 MFB を短く押す
電池残量警告 －
電圧低下による電源オフ 自動的に電源がオフになる
はじめて無線機と接続する場合 ～ペアリング ～
１
３秒以上押して電源を入れる
パワーオン
赤と青の点滅
充電用 USB ポート
VOL （＋） ボタン
登録済 （ペアリング済） の無線機と接続する場合
・音量を上げる
１
VOL （－） ボタン
３秒以上押して電源を入れる
・音量を下げる
パワーオン
赤と青の点滅
マイク
通話のしかた
～通常の場合～
Ⓡ
１
無線機で受信
した音声が
聞こえます
通話のしかた
～無線機の VOX 機能を使用する場合～
１
無線機で受信
した音声が
聞こえます
LED 音声 / ビープ音
赤/青点滅 パワーオン
赤点灯 パワーオフ
赤/青点滅 （接続中）
コネクティッド （接続時）
青点滅 （接続後）
－ ピッ （最大音量時）
－ プッ （最小音量時）
－ ミュートオン
－ ミュートオフ
－ －
－ －
－ ピッ （送信開始時）
－ プッ （送信終了時）
赤点滅 バッテリーロー
－ －
あらかじめ接続する無線機に本製品の登録 （ペアリング） が 必 要 で す 。
2
接続する無線機で "SSM-BT20" の
登録操作をします。
操作方法は、無線機の取扱説明書を
ご覧ください。
2
接続する無線機の Bluetooth 機能を
動作させます。
操作方法は、無線機の取扱説明書を
ご覧ください。
2 短く押す 3
送信します
話をする
ピッ！
了解しました
2
話を始めると無線機が
自動的に送信状態にな
話をする
りますので、そのまま
通話してください。
了解しました
安全上のご注意
車やバイクまたは自転車などを運転中は、本製品の操作を行わない。
通話は、無線機の VOX 機能を使用したハンズフリー運用を行ってください。
火のそばや、炎天下など高温の場所で充電・放置しない。
周囲温度が 0℃～＋ 45℃の範囲内にある所で充電してください。
水のかかる場所での使用や、濡れた手で触らないでください。
故障や感電する原因になります。
分解や改造は絶対にしないでください。
火災・漏液・発熱・破裂・発火などの原因になります。
小さなお子さまの手の届かない場所に保管する
ケガなどの原因になります。
Bluetooth ® のワードマークとロゴは、Bluetooth SIG, Inc. が所有する登録
商標であり、八重洲無線株式会社はライセンスに基づいて使用しています。
リセット（工場出荷時の状態に戻す）
1. 充電中にマルチファンクションボタンを約５秒間押し続けます。
2. LED が赤の点滅に変わったらリセットは完了です。
3 ４
接続完了です。
"通話のしかた"に進みます。
青の点滅 コネクティッド
接続されない場合は約 3 分後に
電源が切れます。
3 ４
接続完了です。
"通話のしかた"に進みます。
青の点滅 コネクティッド
もう一度短く押す
４
受信に戻ります
プッ！
ご注意：話が終ったら必ずマルチファンクションボタンを押してください。
押し忘れると送信したままの状態になります。
3 ４
話 を 終 え る と 無 線 機 が マルチファンクションボタンを
自 動 的 に 受 信 状 態 に 戻 5 秒以上押すと電源が切れます。
ります。
定格
通信方式 ：Bluetooth 標準規格 Ver5.0
出力 ：Bluetooth 標準規格 Power Class 2
プロファイル ：HSP/HFP
外形寸法 （mm） ： 約 61 （幅） ×約 15.4 （高さ） ×約 23.4 （奥行）
（突起物を含まない）
重量 ：約 12g
使用温度範囲 ：－ 20℃～ +60℃
充電温度範囲 ：0℃～ 45℃
付属品
・イヤーパッド（S、M、L）
・イヤーピースセット（S、M、L）
・イヤーフック
・充電用 USB ケーブル
・取扱説明書 （本書）
※ USB ケーブルは本製品専用です。他の製品では使用しないで
ください。
5
マルチファンクション
ボタンを 5 秒以上押すと
電源が切れます。
