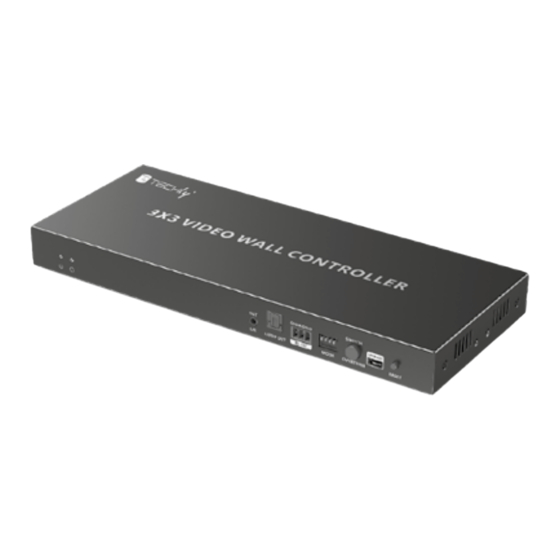

- Page 1 User's Manual 3x3 VIDEO WALL Manuale d’istruzione CONTROLLER P/N: IDATA HDMI-109VW 8058956620409 WWW.TECHLY.COM...
- Page 2 • Keep this product away from strong static and magnetic environment. • Power supply: DC 12V, usage only the supplied power unit, do not use the power supply if it is damaged. Make sure the specification matched if using 3rd party DC adapters. WWW.TECHLY.COM...
- Page 3 • Plug and play, no need to install drivers PACKAGE CONTENTS • Controller x1 • Power adapter DC12V 1A x1 • User's manual x1 • Mounting ear x2 Screw x6 • Grounding screw x1 • Terminal block x1 PANEL DESCRIPTION 9 10 11 12 WWW.TECHLY.COM...
- Page 4 Micro-USB port Used for device firmware upgrading 1) Press to restart the video wall controller 2) Press and hold for 5 seconds to restore Reset factory settings (wait until the power indicator is flashing fast to let go) WWW.TECHLY.COM...
- Page 5 Insert the terminal into the controller and connect it to external equipment. The three pins are GND/RXD/TXD, and the splicing mode can be set by RS-232 instruction. The default is as follows: Baud rate: 9600 Date bits: 8 Stop bits: 1 Parity: None WWW.TECHLY.COM...
- Page 6 Control command 4 Reset\n Functional details Reset, device restart Received successfully Reset OK Return value Received unsuccessful Reset FAIL Control command 5 Baud 19200\n Functional details Baud 19200 OK Received successfully Baud 19200 OK Return value Received unsuccessful Baud 19200 FAIL WWW.TECHLY.COM...
- Page 7 '0000', and when the dips witch is '1111', the memory function will display the last set serial command mode. DIP Switch Built-in 9 splicing mode can be switched by dip switch. dip switch means ‘1’ up, dip switch means ‘0’down, and the default is ‘1000’. Dip switch state Splicing mode horizontally horizontally WWW.TECHLY.COM...
- Page 8 3x3 VIDEO WALL EN - 8 CONTROLLER Dip switch state Splicing mode horizontally horizontally horizontally vertically horizontally vertically A：1) Only when instruction 2) Con rm w settings o horizontally 9600. · Specificat Items Switch RS-232 splicing mode WWW.TECHLY.COM...
- Page 9 Description HDMI Input 1x HDMI HDMI Output 9x HDMI HDMI 2.0 WWW.TECHLY.COM Compatibility HDCP 1.4 / HDCP 2.2 Input： 4096x2160@24/25/30/50/60Hz，...
- Page 10 Humidity 0~90% RH (No condensation) Housing Iron Weight 844g Physical Properties Color Black Dimensions 265(L)*105(W)*25(H)mm ESD protection 1a Contact discharge level 2 (±4KV) 1b Air discharge level 3 (±8KV) Protection Implementation of the standard: IEC61000-4-2 Lightning protection, Surge protection WWW.TECHLY.COM...
- Page 11 • Alimentatore: DC 12V, utilizzare solo l’alimentatore fornito nella confezione. Non utilizzare se l’alimentatore risulta danneggiato. Nel caso in cui non sia possibile utilizzare l’alimentatore originale fornito nella confezione, assicurarsi che le specifiche dell’alimentatore sostitutivo corrispondano a quelle dell’originale. WWW.TECHLY.COM...
- Page 12 • Plug and play, non richiede installazione di driver CONTENUTO DELLA CONFEZIONE • Controller x1 • Alimentatore DC12V 1A x1 • Manuale utente x1 • Staffe di montaggio x2 • Viti x6 • Vite di terra x1 • Terminal block x1 DESCRIZIONE PANNELLO 9 10 11 12 WWW.TECHLY.COM...
- Page 13 Utilizzata per aggiornare il firmware del Porta Micro-USB dispositivo 1) Premere per riavviare il video wall controller 2) Premere e attendere 5 secondi per ripristinare le impostazioni di fabbrica Reset (attendere fino a quando l'indicatore di alimentazione lampeggia velocemente prima di rilasciare) WWW.TECHLY.COM...
- Page 14 Inserire il terminale nel controller e connetterlo all'equipaggiamento esterno. I tre pin GND/RXD/TXD e le modalità di giunzione possono essere impostate tramite istruzioni RS-232. L'impostazione predefinita è la seguente: Baud rate: 9600 Date bits: 8 Stop bits: 1 Parity: None WWW.TECHLY.COM...
- Page 15 Ricevuto con successo Reset OK Valore di ritorno Ricevuto senza successo Reset FAIL Comando di controllo 5 Baud 19200\n Dettagli funzionali Baud 19200 OK Ricevuto con successo Baud 19200 OK Valore di ritorno Ricevuto senza successo Baud 19200 FAIL WWW.TECHLY.COM...
- Page 16 La modalità di giunzione 9 integrata può essere commutata tramite dip switch. il dip switch significa '1' in alto, il dip switch significa '0' in basso e il valore predefinito è '1000'. Stato dip switch Modalità di giunzione orizzontalmente orizzontalmente WWW.TECHLY.COM...
- Page 17 VIDEO WALL IT - 17 CONTROLLER 3x3 Stato dip switch Modalità di giunzione orizzontalmente orizzontalmente orizzontalmente verticalmente orizzontalmente verticalmente A：1) Only w instru 2) Con r settin orizzontalmente 9600. · Specific Items Commuta modalità di giunzione RS-232 WWW.TECHLY.COM...
- Page 18 è 9600. Manutenzione: Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi. Garanzia: Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall’uso improprio del prodotto stesso. WWW.TECHLY.COM...
- Page 19 0~90% RH (senza condensa) Alloggiamento metallo Peso 844g Proprietà fisiche Colore Nero Dimensioni 265(p)*105(l)*25(a)mm Protezione ESD 1a Contact discharge level 2 (±4KV) 1b Air discharge level 3 (±8KV) Protezione Implementation of the standard: IEC61000-4-2 Protezione contro i fulmini, protezione contro le sovratensioni WWW.TECHLY.COM...
- Page 20 There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is conformed to the ® basic European standards and directives.
