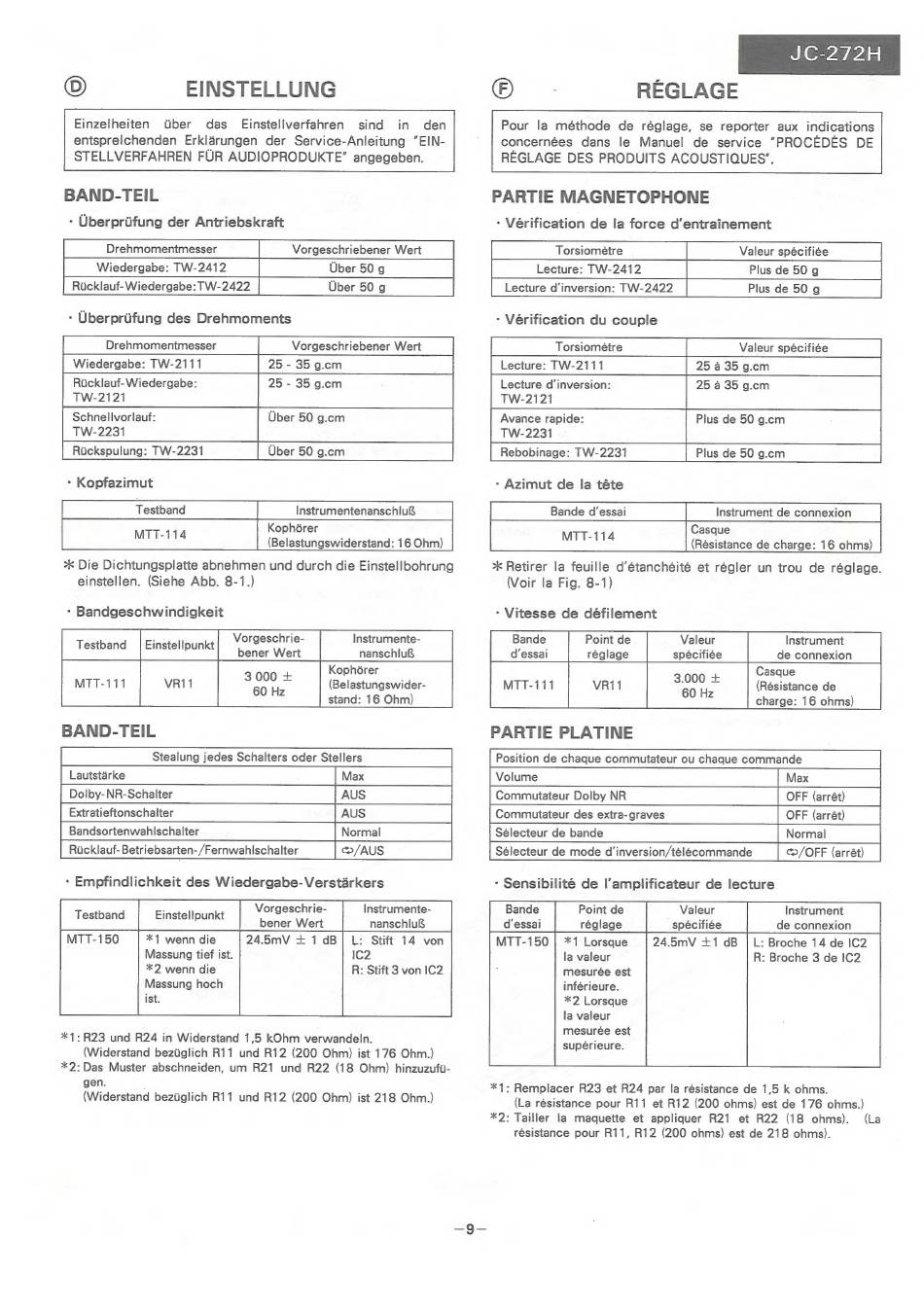

Sharp JC-272H Service Manual page 9

© EINSTELLUNG
Einzelheiten uber das Einstellverfahren sind in den
entsprelchenden Erklarungen der Service-Anleitung "EIN-
STELLVERFAHREN FUR AUDIOPRODUKTE" angegeben.
BAND-TEIL
- Uberpriifung der Antriebskraft
Drehmomentmesser
Wiedergabe: TW-2412
Ricklauf- Wiedergabe: TW-2422
Vorgeschriebener Wert
Uber 50 g
Uber 50 g
- Uberpriifung des Drehmoments
Drehmomentmesser Vorgeschriebener Wert
Wiedergabe: TW-2111 25 - 35 g.cm
Rucklauf-Wiedergabe: 25 - 35g.cm
TW-2121
Schnellvorlauf: Uber 50 g.cm
TW-2231
Ruckspulung: TW-2231 Uber 50 g.cm
+ Kopfazimut
Teetband
MTT-114
Instrumentenanschiu&
Kophorer
(Belastungswiderstand: 16 Ohm)
> Die Dichtungsplatte abnehmen und durch die Einstellbohrung
einstellen. (Siehe Abb. 8-1.)
+ Bandgeschwindigkeit
' Vorgeschrie- Instrumente-
Kophoérer
3000 +
MTT-111 VR11 60 Hz (Belastungswider-
stand: 16 Ohm)
BAND-TEIL
Stealung jedes Schalters oder Stellers
- Empfindlichkeit des Wiedergabe-Verstarkers
Lautstarke
Dolby-NR-Schalter
Extratieftonschalter
Bandsortenwahlschalter
Riicklauf-Betriebsarten-/Fernwahlschalter
Vorgeschrie- Instrumente-
bener Wert nanschlu&
*1 wenn die 24.5mV + 1 dB} L: Stift 14 von
Massung tief ist. 1C2
R: Stift 3 von IC2
Testband
MTT-150
Einstellpunkt
*2 wenn die
Massung hoch
ist.
*1:R23 und R24 in Widerstand 1,5 kOhm verwandeln.
(Widerstand beziglich R11 und R12 (200 Ohm) ist 176 Ohm.)
*2:Das Muster abschneiden, um R21 und R22 (18 Ohm) hinzuzufii-
gen.
(Widerstand beztiglich R11 und R12 (200 Ohm) ist 218 Ohm.)
JC 2724)
© . REGLAGE
Pour la méthode de réglage, se reporter aux indications
concernées dans le Manuel de service "PROCEDES DE
REGLAGE DES PRODUITS ACOUSTIQUES"'.
PARTIE MAGNETOPHONE
: Vérification de la force d'entrainement
Torsiométre
Lecture: TW-2412
Lecture d'inversion: TW-2422
: Vérification du couple
Valeur spécifiée
Plus de 50 g
Plus de 50 g
Torsiométre Valeur spécifiée
Lecture: TW-2111 25 a 35 g.cm
Lecture d'inversion: 25 4 35 g.cm
TW-2121
Avance rapide: Plus de 50 g.cm
TW-2231
Rebobinage: TW-2231 Plus de 50 g.cm
- Azimut de la téte
instrument de connexion
Casque
lilies (Résistance de charge: 16 ohms)
*k Retirer la feuille d'étanchéité et régler un trou de réglage.
(Voir la Fig. 8-1)
- Vitesse de défilement
Bande Point de Valeur
d'essai réglage spécifiée
3.000 +
MTT-111 VR11 60 Hz
PARTIE PLATINE
Position de chaque commutateur ou chaque commande
Volume Max
Commutateur Dolby NR OFF (arrét)
Commutateur des extra- graves OFF (arrét)
Sélecteur de bande Normal
Sélecteur de mode d'inversion/télécommande c/OFF (arrét)
+ Sensibilité de l''amplificateur de lecture
Bande
d'essai
MTT-150
Instrument
de connexion
Casque
(Résistance de
charge: 16 ohms)
Instrument
de connexion
L: Broche 14 de IC2
R: Broche 3 de IC2
Valeur
spécifiée
24.5mV +1 dB
Point de
réglage
*1 Lorsque
la valeur
mesurée est
inférieure.
*2 Lorsque
la valeur
mesurée est
supérieure.
*1: Remplacer R23 et R24 par la résistance de 1,5 k ohms.
(La résistance pour R11 et R12 (200 ohms) est de 176 ohms.)
*2: Tailler la maquette et appliquer R21 et R22 (18 ohms). (La
résistance pour R11, R12 (200 ohms) est de 218 ohms).
