A&D FXi-02 Instruction Manual

FXi-02 USB インタフェース 取扱説明書
1WMPD4001315B
１．特長
・ パソコンに天びん（FX-i / FZ-i シリーズ、 HR-A / HR-AZ シリーズ）を USB 接続して、計量値をパソコンに
送信することができます。対象 OS は、Windows 2000 以降です。
・ Windows 標準のドライバを使用するため、複雑な専用ドライバのインストールが不要で、接続するだけで
計量値を送信できます。 （クイック USB 機能）
の Excel や Word、メモ帳など、どのアプリケーションにもデータを送信できます。
Windows
・
・ USB ケーブル（長さ約 1.5 m）が付属しています。
注意： ・パソコンに送信できるデータは計量値のみとなります。ヘッダ、単位は送信されません。
・パソコンから天びんにコマンドを送ることはできません。 コマンドにより天びんを制御したい場合は、 RS-232C で
接続するか、別売品の USB コンバータ（AX-USB-9P）をご使用ください。
・パソコンのスクリーンセーバー、サスペンドモードはオフにしてください。
・Windows、Excel、Word は米国およびその他の国における米国 Microsoft Corporation の登録商標または商標です。

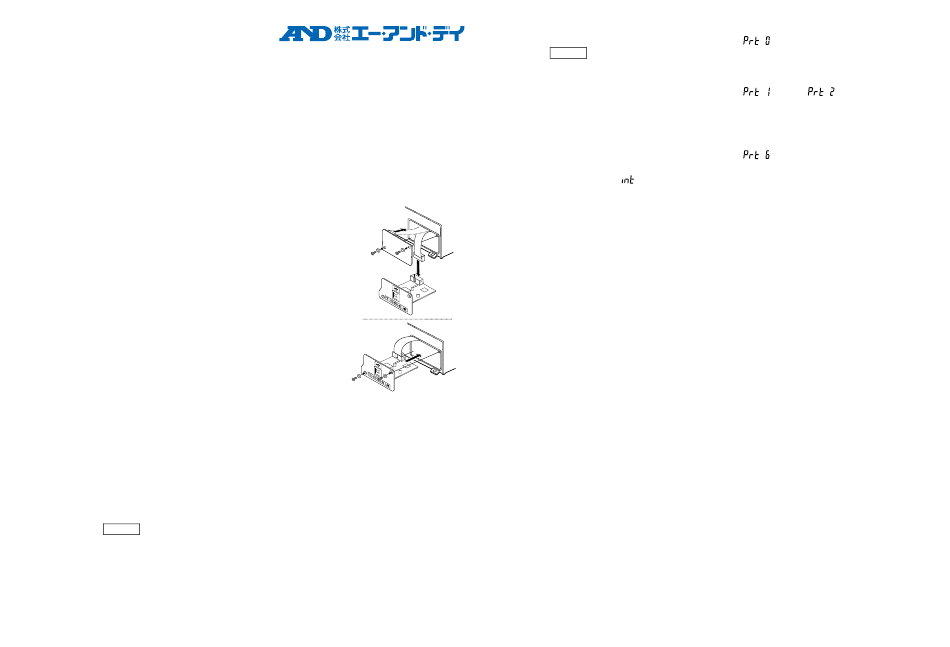

２．取付方法
注意：天びん本体から AC アダプタを外した状態で、以下の作業を行ってください。
手順 1 背面のパネルのネジ（2 本）を外し、パネルと一緒に接続ケーブルのコネ
クタ部をケースの外に出します。
手順 2 ケーブルのコネクタ部はパネルに両面テープで貼り付いています。 剥がし
て FXi-02 ボードのコネクタに差し込みます。
手順 3 FXi-02 ボードを装着し、手順１で外した 2 本のネジで固定します。
３．使用方法
手順 1 パソコンの電源を入れ、Windows を起動します。次に、天びんに AC アダプタ
を接続し、天びん本体の電源を入れます。
手順 2 付属の USB ケーブルで天びんとパソコンを接続します。
注意： USB ケーブルの接続は、天びんのデータ出力モードをストリームモード以外の設定で行ってください。
手順 3
初めて接続する場合、自動でドライバがインストールされます。インストールが完了するまで、お待ちく
ださい。2 回目以降はこの手順は必要ありません。
手順 4
計量データを送信するパソコンのアプリケーション（Excel など）を起動します。
キーボードの入力モードを半角設定にします。
計量データを送信したい位置にカーソルを合わせます。
手順 5 PRINT キーを押すと、現在カーソルがある位置に計量データが送信されます。
天びんの
手順 6 終了する際は、そのまま USB ケーブルを抜きます。
４．使用例、応用例
○計量データの集計 1
天びんのデータ出力モード：キーモード（出荷時設定）
PRINT キーを押して、パソコンにデータを送信します。基本的な使い方です。
天びんの
○計量データの集計 2
天びんのデータ出力モード：オートプリントモード
天びんにサンプルを載せて、安定したときにパソコンにデータを送信します。
繰り返し物を載せて、その計量値を記録する場合に便利です
○計量データの定期的な収集
天びんのデータ出力モード：インターバル出力モード
一定間隔でパソコンにデータを送信します。計量値の時間的な変化を記録することができます。
出力間隔はインターバル（
10 分の中から選択できます。
天びん背面
天びん背面
または
。
）の設定により、表示書換毎、2 秒、5 秒、10 秒、30 秒、1 分、2 分、5 分、
