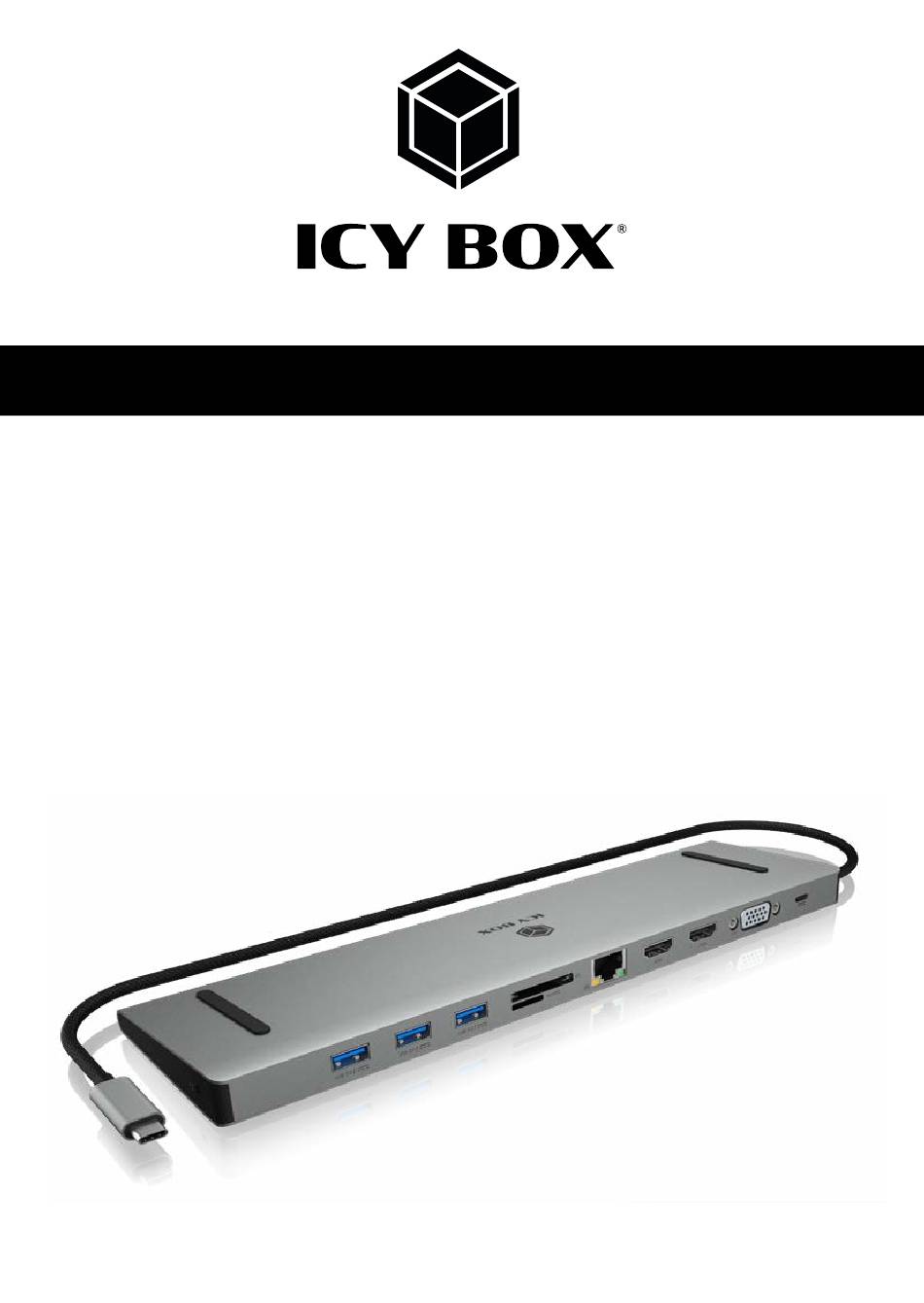

- Page 1 Manual IB-DK2106a-CPD USB Type-C Notebook DockingStation ® Handbuch IB-DK2106a-CPD USB Type-C Notebook DockingStation ®...
- Page 2 Safety information IB-DK2106a-CPD Please read carefully the following information to prevent injuries, damage to materi- al and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Page 3 Safety information IB-DK2106a-CPD • Guarantee sufficient ambient air for the device/power unit • Do not place objects on the device/power unit 4. Hazards caused by very small parts and packaging Risk of suffocation WARNING Risk of death by suffocation or swallowing •...
- Page 4 Sicherheitshinweise IB-DK2106a-CPD Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Daten- verlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Page 5 Sicherheitshinweise IB-DK2106a-CPD • Lüfter-Auslass und passive Kühlkörper freihalten • direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen • keine Gegenstände auf dem Gerät/Netzteil abstellen 4. Gefahren durch Kleinstteile und Verpackung Erstickungsgefahr WARNUNG Lebensgefahr durch Ersticken oder Verschlucken •...
- Page 6 Manual IB-DK2106a-CPD Package content IB-DK2106a-CPD, quick installation guide Verpackungsinhalt IB-DK2106a-CPD, Schnellinstallationsanleitung Side view / Seitenansicht Headset interface / Schnittstelle Rear view / Rückansicht 3x USB 3.0 Type-A data interface/Datenschnittstelle + 1.5 A charging/aufladen microSD 3.0 card reader/microSD 3.0 Kartenleser (UHS-I) SD 3.0 card reader/SD 3.0 Kartenleser (UHS-I) RJ45 Ethernet interface/Schnittstelle / Gigabit HDMI...
- Page 7 Manual IB-DK2106a-CPD Starting up / Inbetriebnahme Connect USB Type-C cable / USB Type-C Kabel anschließen ® ® Connect your devices to the appropriate interfaces on the dock / Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an. Usage of memory card slots / Verwendung der Speicherkartenschächte SD card (UHS-I) Insert the SD card into the SD card slot with the bevelled corner in front of it.
- Page 8 Manual IB-DK2106a-CPD SD Karte (UHS-I) Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD-Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten. microSD Karte (UHS-I) Schieben Sie die microSD Karte mit der abgeschrägten Ecke voraus in den microSD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach oben.
- Page 9 Manual IB-DK2106a-CPD Requirements • Host notebook with an available USB Type-C port (to ensure full dock functionality, the ® host USB Type-C port must support USB Power Delivery and DisplayPort Alt Mode or ® ™ Thunderbolt ™ Note: The docking station can still connect to a host laptop with a USB Type-C port that doesn’t ®...
- Page 10 Manual IB-DK2106a-CPD Video matrix design, maximum resolutions Output Host computer interface HDMI HDMI Number of displays ® ® 3840x2160@60 Hz 3840x2160@60 Hz Single video output 1920x1080@60 Hz 1920x1080@60 Hz 1920x1080@60 Hz 1920x1080@60 Hz 1920x1080@60 Hz USB Type-C ® DisplayPort™ Alt Mode 1920x1080@60 Hz 1920x1080@60 Hz Dual video output...
- Page 11 Manual IB-DK2106a-CPD Windows Display configuration ® NOTE: The screenshots might vary slightly with the operating system. Extended monitor application under MST technology (MultiStreamTransport protocoll) Case 1 Case 2...
- Page 12 Manual IB-DK2106a-CPD Arrange your displays Once the extra monitors are connected, they can be configured to either mirror mode, extend mode (Windows only) or set the primary display. ® e.g: extending your monitors - Position the mouse anywhere on the Windows desktop - Right-click and select Display settings to bring up the configuration window.
- Page 13 Manual IB-DK2106a-CPD - Identify your monitors by clicking the Identify button. - Select the relevant monitor for the following settings by clicking the identified monitor symbol - Select Multiple displays > Extend desktop to this display if you wish to extend a monitor. - Click Keep changes to confirm and exit.
- Page 14 Manual IB-DK2106a-CPD Setting the right resolution and frequenzy of your displays Two possibilities for select the resolution of the selected monitor: 1. Standard - Identify your monitors by clicking the Identify button. - Select the relevant monitor by clicking the identified monitor symbol - Click on Display resolution - Choose the right resolution from the drop-down menu.
- Page 15 Manual IB-DK2106a-CPD 2. Advanced display settings - Identify your monitors by clicking the Identify button. - Click on Advanced display settings A new page opens up - Select the relevant monitor by clicking Choose display - Click on Display adaptor properties for Display X...
- Page 16 Manual IB-DK2106a-CPD A new window opens up - Click on List All Modes A new window opens up - Click on a valid mode accordingly to the video matrix design table as shown as above. Repeat for each attached monitor if necessary.
- Page 17 Manual IB-DK2106a-CPD macOS Display configuration ® Arrange your display Once the extra monitors are connected, they can be configured to mirror mode or extend mode (only one additional monitor, a second/third monitor will only be mirrored). - Click on System Preferences - Click on Displays...
- Page 18 Manual IB-DK2106a-CPD A new window opens up - Click Arrangement - Select the corresponding monitor symbol by clicking and holding on the symbol of the monitor to be placed.
- Page 19 Manual IB-DK2106a-CPD To set up scaled resolutions of the monitor displays, click the Display tab and then, in the opened window of the respective display, set your desired views separately. Select the Scaled option and then select the appropriate size in the field below. Advanced display settings Hold down the option key, click again on Scaled and an advanced menu for resolution settings and repeat frequency settings opens.
- Page 20 Handbuch IB-DK2106a-CPD Type-C Notebook DockingStation ® Die USB Type-C Multi DockingStation von ICY BOX in elegantem Design und mit Power Delivery ® Technologie, ist für den Anschluss an einen Computer (z.B. Laptop, Notebook, etc.) mit Type-C ® Schnittstelle und DisplayPort Alt Mode Unterstützung entwickelt worden um zusätzliche Monitore, ™...
- Page 21 Handbuch IB-DK2106a-CPD USB Type-C ® Nicht alle USB Type-C Schnittstellen am Markt unterstützen den vollen Funktionsumfang des USB ® Type-C Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, ® aber eventuell keine Videoübertragung oder Stromversorgung via USB. Um das volle Potential der IB-DK2106a-CPD ausschöpfen zu können, vergewissern Sie sich, dass Ihre Host USB Type-C Schnittstelle den DisplayPort Alt Mode und USB Power Delivery oder Thunderbolt...
- Page 22 Handbuch IB-DK2106a-CPD Unterstützte Videoauflösungen Die IB-DK2106a-CPD unterstützt 4K Ultra HD Auflöungen, wenn der angeschlossene HDMI ® Monitor diese Auflöung ebenfalls unterstützt. Videomatrix Übersicht, maximale Auflösungen Ausgabe Host Computer Schnittstelle HDMI® 1 HDMI® 2 Anzahl der Monitore 3840x2160@60 Hz 3840x2160@60 Hz Einfache Videoausgabe 1920x1080@60 Hz 1920x1080@60 Hz...
- Page 23 Handbuch IB-DK2106a-CPD Wird die IB-DK2106a-CPD über die USB Type-C Schnittstelle eines Chromebooks ® angeschlossen, wird eine per USB Type-A angeschlossene Maus nicht sofort erkannt; die Verbindung wird mit einigen Sekunden Verzögerung hergestellt. Dies geschieht auch mit anderen Type-C Adaptern (inclusive Appleadaptern) wenn diese an einem Chromebook ®...
- Page 24 Handbuch IB-DK2106a-CPD Monitore anordnen Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden. z.B.: Erweiterung Ihrer Monitore - Positionieren Sie die Maus an einer beliebigen Stelle auf dem Windows-Desktop - Klicken Sie mit der rechten Maustaste und wählen Sie Anzeigeeinstellungen, um das Konfigu- rationsfenster aufzurufen.
- Page 25 Handbuch IB-DK2106a-CPD - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Wählen Sie den entsprechenden Monitor für die folgenden Einstellungen aus, indem Sie auf das Symbol des identifizierten Monitors klicken - Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten.
- Page 26 Handbuch IB-DK2106a-CPD Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen Es bestehen zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors: 1. Standard Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus. - Klicken Sie auf Bildschirmauflösung - Wählen Sie die richtige Auflösung aus dem Dropdown-Menü.
- Page 27 Handbuch IB-DK2106a-CPD 2. Erweiterte Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Klicken Sie auf Erweiterte Anzeigeeinstellungen Eine neue Seite öffnet sich - Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken. - Klicken Sie auf Adaptereigenschaften für Bildschirm X anzeigen...
- Page 28 Handbuch IB-DK2106a-CPD Es öffnet sich ein neues Fenster - Klicken Sie auf Alle Modi auflisten Es öffnet sich ein neues Fenster - Klicken Sie auf einen zulässigen Modus entsprechend der Videomatrix-Tabelle wie weiter oben gezeigt. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
- Page 29 Handbuch IB-DK2106a-CPD macOS Konfiguration der Anzeigeeinheiten ® Monitore anordnen Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus oder den Erweiterungsmodus (nur ein zusätzlicher Monitor, ein zweiter/dritter Monitor wird nur gespiegelt) konfiguriert werden. - Klicken Sie auf Systemeinstellungen - Klicken Sie auf Monitore...
- Page 30 Handbuch IB-DK2106a-CPD - Es öffnet sich ein neues Fenster - Klicken Sie auf Anordnen - Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten um die Anordnung vorzunehmen.
- Page 31 Handbuch IB-DK2106a-CPD Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor und können dann, in dem sich öffnenden Fenster der jeweiligen Anzeige, separat Ihre gewünschten Ansichten einstellen. Wählen Sie die Option Skaliert und dann die entsprechende Größe im Feld darunter. Detailliertere Einstellungen können Sie wie folgt vornnehmen.
- Page 32 Trouvez où les déposer sur le site www.quefairedemesdechets.fr © Copyright 2024 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSonic Tech- nology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Tech- nology GmbH reserves the right to make changes in the specifications and/or design of the above mentioned product without prior notice.
