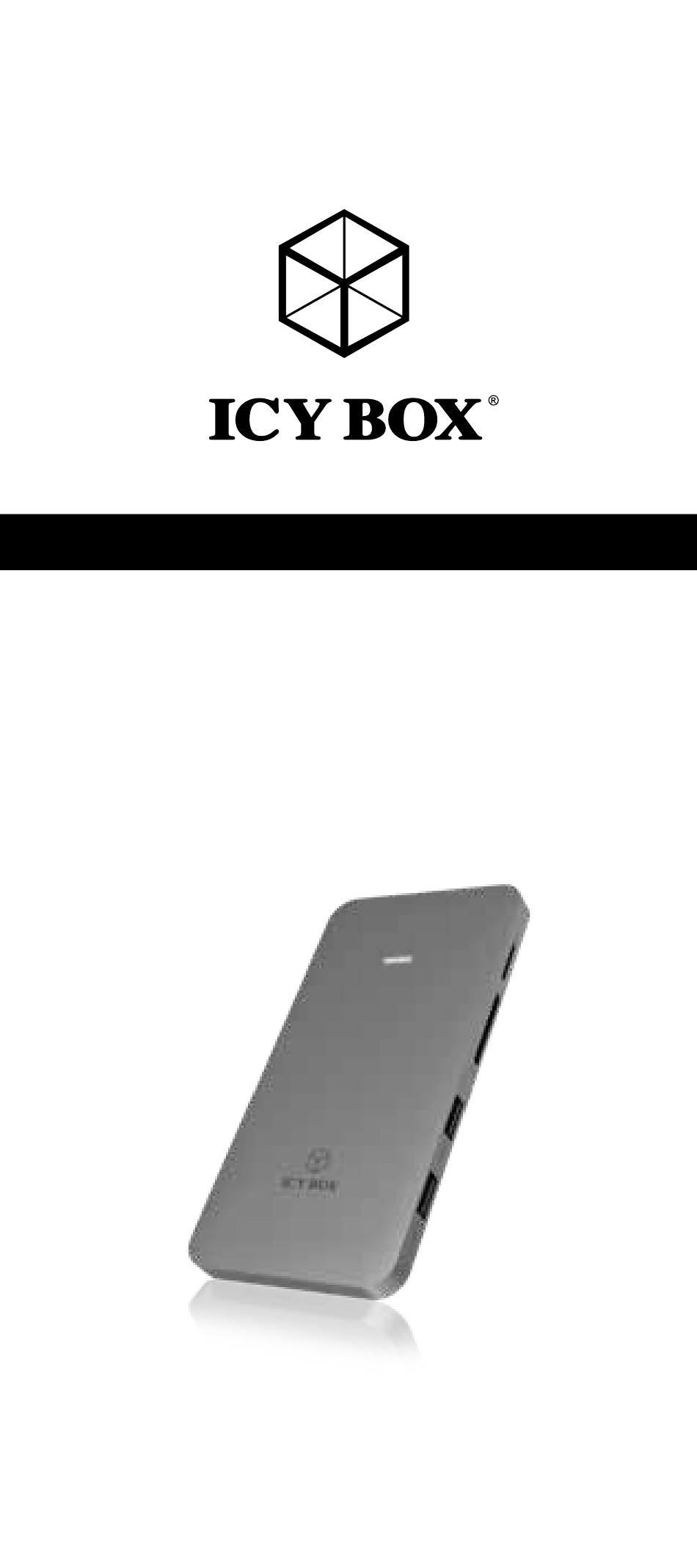

- Page 1 User‘s Manual (English) IB-DK2107M-C USB Type-C Notebook DockingStation ™ Handbuch (Deutsch) IB-DK2107M-C USB Type-C Notebook DockingStation ™...
- Page 2 Sicherheitshinweise IB-DK2107M-C Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Page 3 Sicherheitshinweise IB-DK2107M-C 5. Möglicher Datenverlust Datenverlust bei Inbetriebnahme ACHTUNG Unwiederbringlicher Datenverlust möglich • Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten • Produkt nur verwenden, wenn Spezifikationen erfüllt sind • Datensicherung vor Inbetriebnahme durchführen • Datensicherung vor Anschluss neuer Hardware durchführen • dem Produkt beiliegendes Zubehör verwenden 6.
- Page 4 Safety information IB-DK2107M-C Please read carefully the following information to prevent injuries, damage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Page 5 Safety information IB-DK2107M-C 5. Potential data loss Data lost during commissioning IMPORTANT Potentially irreversible data loss • Always comply with the information in the operating instructions/quick installation guide • Exclusively use the product once the specifications have been met • Back up data prior to commissioning •...
- Page 6 Manual IB-DK2107M-C Package content 1x IB-DK2107M-C, 1x black transport pouch, 1x USB Type-C to Type-C cable (20 ™ ™ cm), 1x set of screws, 1x screw driver, 1x M.2 protective film, 6x rubber feet, 1x quick installation guide Verpackungsinhalt IB-DK2107M-C, 1x schwarze Transporttasche, 1x USB Type-C zu Type-C Kabel ™...
- Page 7 Manual IB-DK2107M-C Bottom view / Unteransicht 9. M.2 NVMe SSD slot / Einschub Type-C Notebook DockingStation ™ The USB Type-C multi DockingStation is designed for extra connectivity demands. ™ With this DockingStation you can extend a USB Type-C host interface and DisplayPort ™...
- Page 8 Manual IB-DK2107M-C Installation of a M.2 NVMe SSD (optional) NVMe not inluded 1. Slide-out the M.2 cover at the bottom side of the IB-DK2107M-C as displayed.. 2. Before the installation, please at- tach the supplied protective film to the bottom of your M.2 NVMe SSD. This is to protect against possible contact with the device.
- Page 9 Manual IB-DK2107M-C Starting up 1. Connect the delivered USB Type-C cable to the USB Type-C host interface of the ™ ™ IB-DK2107M-C. 2. Connect the other USB Type-C plug to the supported host computer. ™ 3. Connect your devices to the appropriate interfaces on the dock. Note for an installed M.2 drive (optional) The M.2 drive inside the IB-DK2107M-C can be connected to or disconnected from the computer via USB cable without shutting down the computer.
- Page 10 Manual IB-DK2107M-C Please await the end of read/write operations before disconnecting the drive to avoid data loss. The full USB 3.1 (Gen2) transfer rate can only be achieved with a compatible USB 3.1 (Gen2) host computer. Furthermore, the USB 3.1 drivers must be installed by the operating system.
- Page 11 Handbuch IB-DK2107M-C 8. LED for Power (white) / LED für Betrieb (weiß) Type-C Notebook DockingStation ™ Die USB Type-C Multi DockingStation von ICY BOX in elegantem Design und mit Power ™ Delivery Technologie ist zur Anschlusserweiterung für Computer (z.B. Laptop, Notebook, etc.) mit Type-C Schnittstelle und DisplayPort Alt Mode Unterstützung entwickelt...
- Page 12 Handbuch IB-DK2107M-C Installation einer M.2 NVMe SSD (optional) NVMe nicht enthalten 1.Schieben Sie die M.2 Abdeckung an der Unterseite des Gerätes heraus und entnehmen diese, wie gezeigt. 2. Vor der Installation bringen sie bitte die mitgelieferte Schutzfolie auf der Unterseite Ihrer M.2 NVMe SSD an. Dies dient zum Schutz vor eventuell möglichem Kontakt zum Gerät.
- Page 13 Handbuch IB-DK2107M-C Inbetriebnahme Verbinden Sie das mitgelieferte USB Type-C Kabel mit der USB Type-C Hostschnitts- ™ ™ telle der IB-DK2107M-C. Verbinden Sie den anderen USB Type-C Stecker mit dem entsprechend unterstützten ™ Hostcomputer. Verbinden Sie Ihre Geräte mit den entsprechenden Anschlüssen der DockingStation. Hinweis für ein installiertes M.2 Laufwerk (optional) Die IB-DK2107M-C kann im laufenden Betrieb des Rechners an diesen via USB Kabel angeschlossen oder von diesem getrennt werden.
- Page 14 Handbuch IB-DK2107M-C Die volle USB 3.1 (Gen2) Transferrate kann nur mit einem kompatiblen USB 3.1 (Gen2) Hostcomputer erreicht werden. Des Weiteren müssen die USB 3.1 Treiber seitens des Betriebssystems installiert sein. Sollte dies nicht der Fall sein, installieren Sie die passenden Treiber für Ihr Betriebssystem (Windows , macOS ®...
- Page 15 RaidSonic Technology GmbH assumes no responsibility for any differences between the product mentioned in this manual and the product you may have. DisplayPort...
