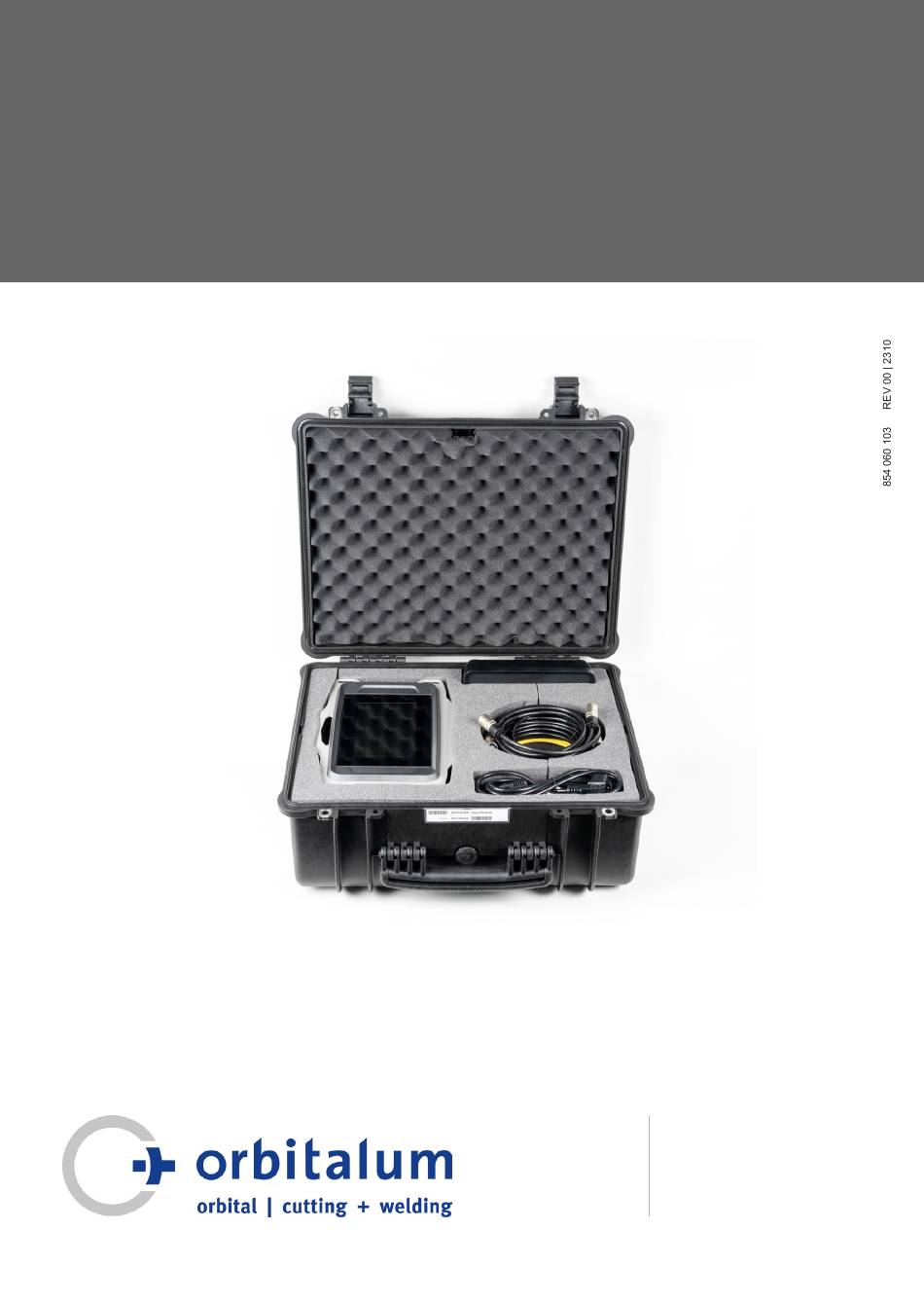

- Page 1 Quick Start Guide Smart Remote An ITW Company...
- Page 2 DEUTSCH Smart Remote INHALTSVERZEICHNIS DEUTSCH.......... Beschreibung ......Technische Daten ....Lieferumfang ......Softwareeinstellung und Inbe- triebnahme ....... Smart Remote mit Power Box SR verbinden ......Power Box SR mit Stromquelle verbinden ......... Power Box an Stromquelle be- festigen ........ORBITALUM TOOLS GmbH , D-78224 Singen www.orbitalum.com...
- Page 3 Smart Remote DEUTSCH 1 DEUTSCH BESCHREIBUNG Mit der Smart Remote kann eine Stromquelle der Mobile Welder-und Smart Welder-Serien über Kabel ferngesteuert werden. HINWEIS! Bei Nutzung der Smart Remote steht die LAN-Funktionalität der Stromquelle nicht zur Verfügung. TECHNISCHE DATEN Die Technischen Angaben befinden sich auf den Typenschildern auf den Geräterückseiten. Smart Remote (1) Typenschild, Rückseite Smart Remote Stromquellenkompatibilität...
- Page 4 DEUTSCH Smart Remote LIEFERUMFANG POS. ARTIKEL CODE ANZAHL EINHEIT Smart Remote 854 030 050 Power Box, Smart Remote 854 050 301 LAN Verbindungsleitung Stromquelle - SR Power Box - 1 m 854 040 307 (3,28 ft) Verbindungsleitung SR Power Box - Smart Remote - 2 m 854 050 303 (6,56 ft) Verbindungsleitung SR PowerBox - Smart Remote - 10 m...
- Page 5 Smart Remote DEUTSCH SOFTWAREEINSTELLUNG UND INBETRIEBNAHME HINWEIS! Die Software auf dem USB-Stick ist aktuell nur für den Smart Welder vorgesehen. Bevor die Fernbedienung in der Software der Stromquelle freigeschaltet werden kann, ist ein Update der Stromquellensoftware auf die Smart Remote Sonderversion „Build: 01d7220“ erforderlich. SOFTWARE-UPDATE: Schritt 1 ►...
- Page 6 DEUTSCH Smart Remote SOFTWARE-EINSTELLUNGEN: Schritt 6 ► Remote Control Funktion in Software aktivie- ren: Dazu im Hauptmenü navigieren zu „Einstellungen > Netzwerkumgebung > Netz- werk LAN Setup > Fernsteuerung > „ON“ Schritt 7 ► Dialog mit „Yes“ bestätigen. Die Stromquelle startet neu. ð...
- Page 7 Smart Remote DEUTSCH SMART REMOTE MIT POWER BOX SR VERBINDEN ► Schutzkontaktstecker (1) der Netzanschlussleitung (2) in die Netzanschlussbuchse (3) der Power Box SR (4) stecken. ► Schutzkappen (5) von den Buchsen der Smart Remote (6) und der Power Box SR (4) ziehen. ORBITALUM TOOLS GmbH , D-78224 Singen www.orbitalum.com...
- Page 8 DEUTSCH Smart Remote Einen Stecker (7) der LAN-Verbindungsleitung (8) in die LAN-Anschlussbuchse (9) der Power Box SR (4) stecken, den anderen Stecker (10) in die LAN-Anschlussbuchse (11) der Smart Remote (6) ste- cken. Darauf achten, dass die Steckerverriegelungen einrasten. ► Zum Lösen der Steckerverriegelungen jeweils auf die mit „PUSH“ gekennzeichnete Fläche an den LAN-Anschlussbuchsen drücken und am Stecker ziehen.
- Page 9 Smart Remote DEUTSCH POWER BOX SR MIT STROMQUELLE VERBINDEN Es kann nur die Smart Remote oder LAN- Funktionalität verwendet werden. HINWEIS! Bei Nutzung der Smart Remote steht die LAN-Funktionalität der Stromquelle nicht zur Verfügung. LAN-Verbindungsleitung in Power Box LAN-Buchse in Deckel Smart Welder ►...
- Page 10 DEUTSCH Smart Remote POWER BOX AN STROMQUELLE BEFESTIGEN 1. Schutzfolien (1) von den Klebestreifen (2) an der Rückseite der Power Box ziehen. 2. Power Box (3) an einer planen Stelle der Stromquelle anset- zen und Klebestreifen fest andrücken (exemplarisch ist hier die rechte Seitenwand des Smart Welder abgebildet).
- Page 11 Smart Remote ENGLISH TABLE OF CONTENTS ENGLISH ........... Description ....... Technical specifications ... Scope of delivery ..... Software setup and startup ..Connecting Smart Remote to Power Box SR......Connecting Power Box SR to power source ......Attaching Power Box to power source ........
- Page 12 ENGLISH Smart Remote 1 ENGLISH DESCRIPTION With the Smart Remote a power source of the Mobile Welder and Smart Welder series can be remotely controlled via cable. NOTICE! When using the Smart Remote the LAN functionality of the power source is not available. TECHNICAL SPECIFICATIONS The technical specifications are located on the rating plates on the rear of the devices.
- Page 13 Smart Remote ENGLISH SCOPE OF DELIVERY ITEM CODE QUAN- UNIT TITY Smart Remote 854 030 050 PCS. Power Box, Smart Remote 854 050 301 PCS. LAN/SR Power Box power source connection line - 1 m 854 040 307 PCS. (3.28 ft) SR Power Box/Smart Remote connection line - 2 m (6.56 ft) 854 050 303 PCS.
- Page 14 ENGLISH Smart Remote SOFTWARE SETUP AND STARTUP NOTICE! The software on the USB stick is currently intended for the Smart Welder only. Before the remote control in the power source software can be activated, an update of the power source software to the special Smart Remote version ”Build: 01d7220” is required. SOFTWARE UPDATE: Step 1 ►...
- Page 15 Smart Remote ENGLISH SOFTWARE SETTINGS: Step 6 ► Activate remote control function in software: To do this navigate in the main menu to ”Settings > Network environment > Network LAN setup > Remote control > ”ON” Step 7 ► A dialog with “Yes”. Restart the power source.
- Page 16 ENGLISH Smart Remote CONNECTING SMART REMOTE TO POWER BOX SR ► Plug safety plug (1) of the supply cable (2) in the power socket (3) of the Power Box SR (4). ► Pull protective caps (5) out of the sockets of the Smart Remote (6) and the Power Box SR (4). ORBITALUM TOOLS GmbH , D-78224 Singen www.orbitalum.com...
- Page 17 Smart Remote ENGLISH Plug one connector (7) of the LAN connection line (8) in the LAN connection socket (9) of the Power Box SR (4); plug the other connector (10) in the LAN connection socket (11) of the Smart Remote (6). Make sure that the connector locks engage.
- Page 18 ENGLISH Smart Remote CONNECTING POWER BOX SR TO POWER SOURCE Only the Smart Remote or LAN functionality can be used. NOTICE! When using the Smart Remote the LAN functionality of the power source is not available. LAN connection line in Power Box LAN- socket in Smart Welder cover ►...
- Page 19 Smart Remote ENGLISH ATTACHING POWER BOX TO POWER SOURCE 1. Pull protective foil (1) off of the adhesive strip (2) on the back of the Power Box. 2. Set Power Box (3) down on a flat area of the power source and tightly press against the adhesive strip (the Smart Welder’s right side panel is illustrated here as an example).
- Page 20 Pasadena, Texas 77505 Units 4 & 5 Navigation Park Blackwood, New Jersey 08012 Road One, Winsford Industrial Estate ITW India Pvt. Ltd Tel. +1 713 983 0784 Winsford, Cheshire CW7 3 RL Sr.no. 234/235 & 245 Tel. +1 856 579 8747...
