Related Manuals for CaterChef 688.120
Summary of Contents for CaterChef 688.120

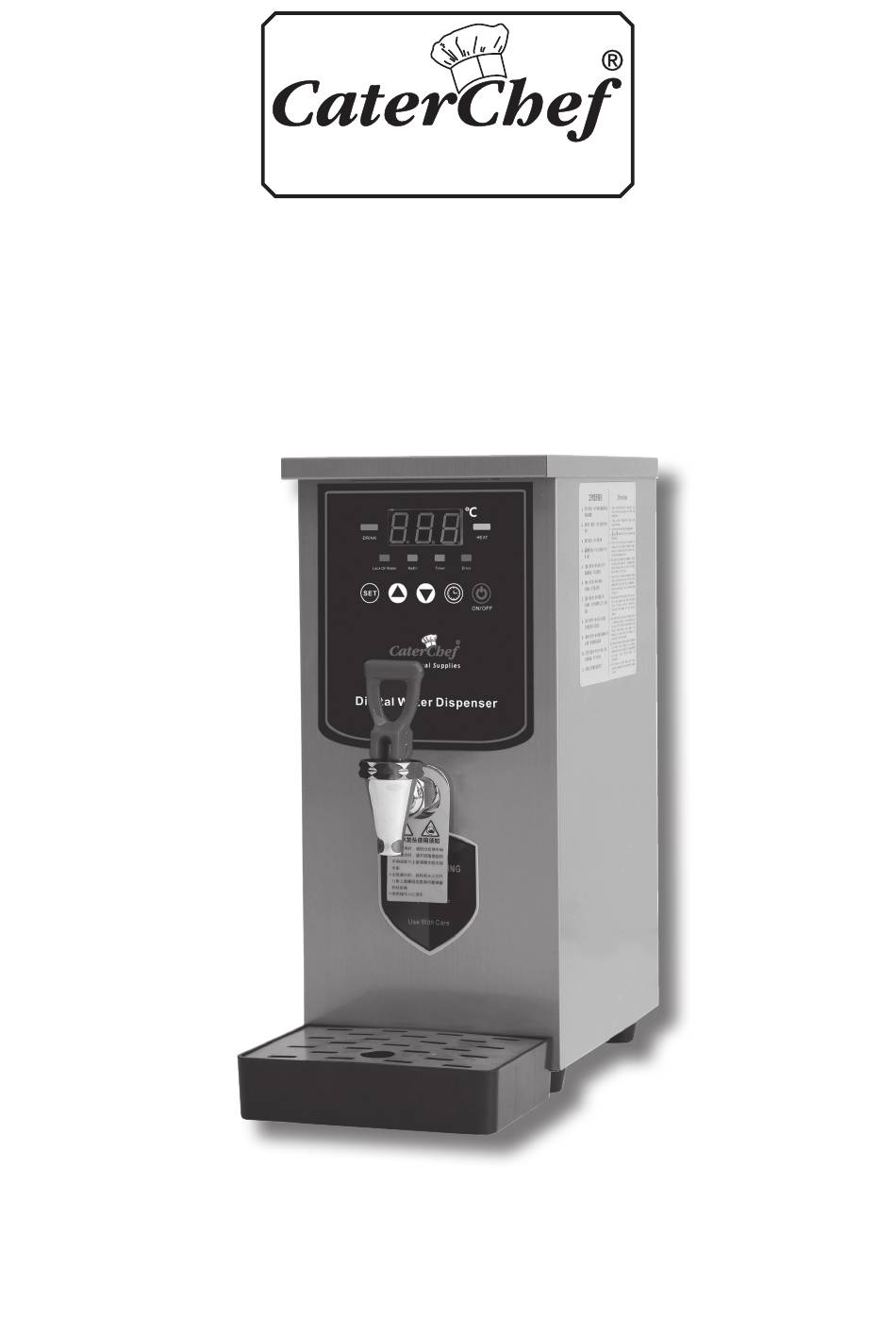

- Page 1 P rofes s i on al Su pp l i e s waterkoker water Boiler Modelnr.: *688.120 Gebruikershandleiding Operation instructions...
- Page 2 Hartelijk dank voor de aanschaf van dit product. lees deze handleiding goed door zodat u bent verzekerd van optimale productprestaties en voorkomt dat het product onnodig minder presteert of onnodig wordt beschadigd. In de handleiding vindt u ook meer informatie over de productkenmerken, en over de installatie en het gebruik van het product.
- Page 3 veIlIGHeIdsInstructIes waarscHuwInG: 1. Zorg ervoor dat de netspanning van het apparaat overeenkomt met de netspanning van de wand- contactdoos. De parameters van het aansluitpunt moeten voldoen aan de eisen van de aansluitkabel. 2. De watertoevoerdruk moet liggen tussen 0,2-0,6 MPa (debiet≥4 l/min). als de waterdruk onder het bereik ligt, stroomt het water mogelijk niet normaal het apparaat in;...
- Page 4 B (mm) C (mm) D (mm) e (mm) *688.120 omscHrIjvInG van IndIcatoren op BedIenInGspaneel 1. oN/oFF: aan-uitschakelaar (knop) – hiermee schakelt u de waterkoker in en wordt ‘ell’ en de temperatuur op het display weergegeven. 2. timerschakelaar (knop) – voor gebruik van de timerfunctie.
- Page 5 let op: 1. als de waterkoker het water niet verwarmt, geeft het display de huidige temperatuur weer; ‘ell’ wordt weergegeven als voor de eerste keer water in de watercontainer wordt gevuld of als er te weinig water in de watercontainer zit. 2.
- Page 6 • De achterkant van het apparaat kan eenvoudig worden geopend. Het kost slechts 15 minuten om alle onderdelen te vervangen, het apparaat is eenvoudig te onderhouden. • Het apparaat is geheel van roestvrij staal, heeft een mooi ontwerp en is eenvoudig schoon te maken. InstallatIe-InstructIes 1.
- Page 7 6. aanpassing van de apparaatgegevens: a) Houd de aan-uitschakelaar lang ingedrukt zodat het display blijft uitgeschakeld. Nu kunt u de gegevens instellen. b) als het display is uitgeschakeld, houd u de knop ‘Set’ 3 seconden ingedrukt om de gegevens weer te geven. Gebruik vervolgens het pijltje omhoog of het pijltje omlaag om de gegevens aan te passen, druk op de knop ‘Set’...
- Page 8 c) Met ‘timer uit’ kunt u tijdens het gebruik van het apparaat afwijken van de bovengenoemde gegevens. Procedure: 1. druk op de knop ‘Set’ om te schakelen tussen uren en minuten; 2. druk op het pijltje omhoog of het pijltje omlaag om de gewenste tijd in te stellen. Beëindig de instellingen om de gegevens op te slaan;...
- Page 9 Watertap- Model Waterdruk Vermogen Spanning Frequentie Capaciteit Productiviteit kraan *688.120 0,2-0,6 Mpa 2,5 kw ~220/240 V 50/60 Hz 22 l/u foutcode en foutoplossInG Weergavecode Fout Oplossing Fout drinkwatertemperatuursonde Controleer of de aansluiting loszit Fout verwarmingstemperatuursonde Verwijder de aanslag van de sonde en...
- Page 10 thanks for your using of our company product, in order to ensure the product performance give full play to the role, please have a read of this manual to avoid unnecessary loss and damage, and get a further study of our product characteristic, installation and operation.
- Page 11 safety InstructIon warnInG: 1. Make sure the power supply coincide with the power transmission and distribution. and the parameters of the power point should meet the requirements of power line. 2. the enter water pressure should be between 0.2-0.6Mpa (rate of flow≥4l/min). if the pressure is below the range, the water maybe not inflow normally;...
- Page 12 B (mm) C (mm) D (mm) e (mm) *688.120 IndIcator dIsplay Board descrIptIon 1. Power switch (button) – to electrify the circuit board and display the “ell” and temperature. 2. timing switch (button) – for using the timing function. 3. Set (button) – for setting the parameters.
- Page 13 attentIon 1. when the water boiler isn’t heating, the display board would show the current temperature; “ell” would be displayed when it is the first time filling water in or it is lack of water. Er 1 2. inflowing failure (the water fill in more than 45 minutes) display 3.
- Page 14 InstallatIon InstructIon 1. the machine must be install by qualified electrician, please have a complete inspection of the machine and have a read of this manual, and check whether the guarantee card and certification is within, keep them well in case of the maintenance during the warranty. 2.
- Page 15 c) Display code representative function: Heating element (40°C~99°C) –95°C by default Drinking temperature (40°C~9S°C) –93°C by default return difference temperature (1°C~30°C) –2°C by default timer on–Hour(0~23) timer on–Minute (0~69) timer off–Hour (0~23) timer off–Minute (0~59) Current time–Hour Current time–Minute Current time–Second remark: • the heating temperature, drinking temperature and return difference temperature have been set up well in factory, user can not change the default temperature.
- Page 16 7. if the power wire is damaged and need to replace, please first cut off the main power, and replace with YZw type, heat-resistant and anti-corrosion power wire, any other power wire are forbidden. specIfIcatIon Water Model Power Voltage Frequency Capacity Productivity Faucet Pressure *688.120 0,2-0,6 Mpa 2,5 kw ~220/240 V 50/60 Hz 22 l/u 688120 nl-en ma 2016...
- Page 17 error code and trouBle sHootInG Display code Failure Solution Drinking water thermoprobe failure to check if its connection is loosen Heating thermoprobe failure to clean up the scail attach on it and check if its connection is loosen inflowing failure (the water fill in more than 45 to check whether the water resource is Er 1 minutes)
- Page 18 688120 nl-en ma 2016...
