5 Ierīces uzstādīšana
3.9 x 22
4.9x50
šķērsskrūves
šķērsskrūves

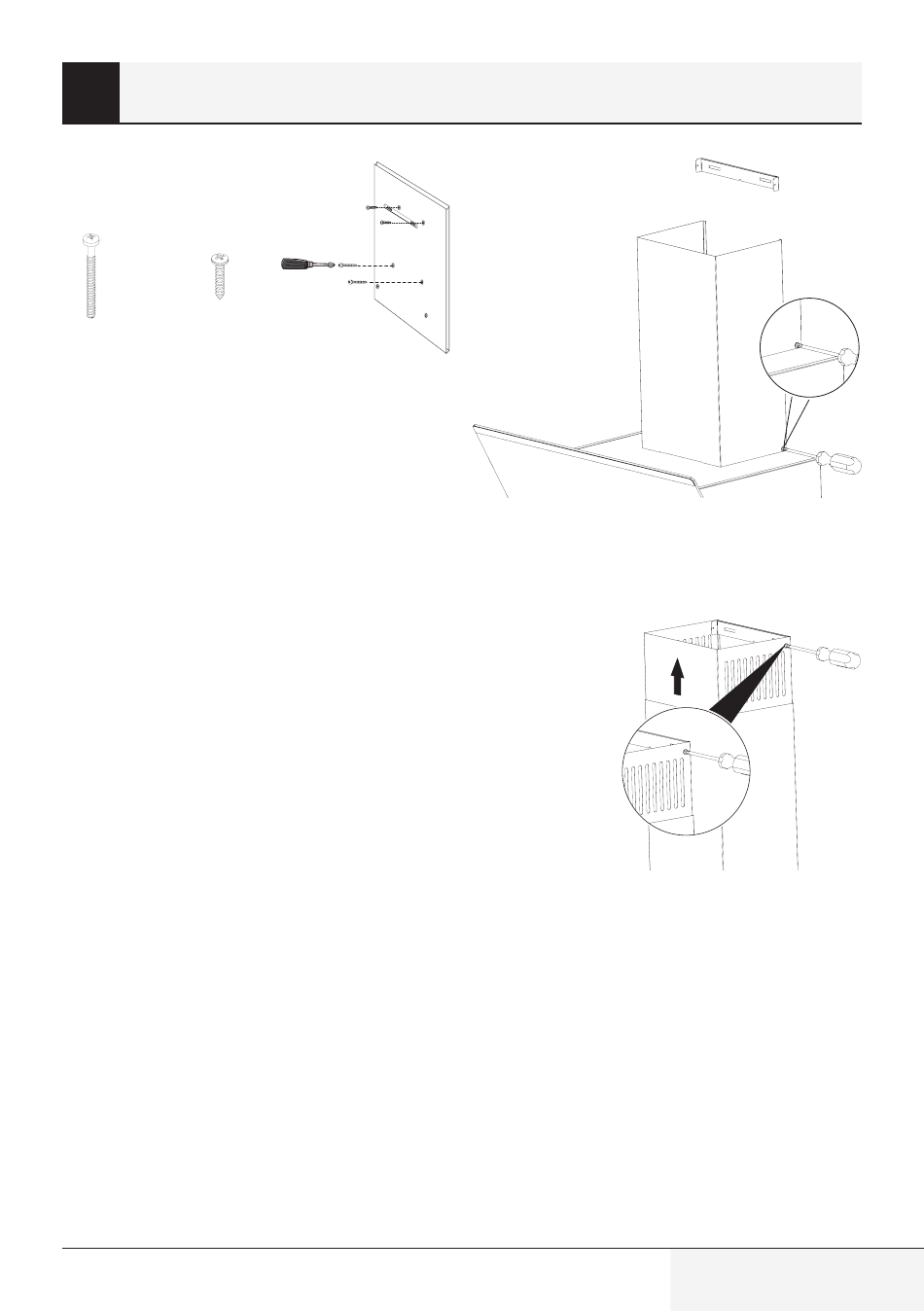

(4. attēls)
5.7 Tvaika nosūcēja piekarināšana
pie sienas
• Uzkariniet tvaika nosūcēju uz skrūvēm, kuras
esat uzstādījis Y caurumos.
• Atveriet tvaika nosūcēja sānu iesūkšanas logu,
velkot to pret sevi. Uzstādiet 4.9x50 skrūves X
caurumos, kas atrodas iekšpusē, lai ierīci nosti-
prinātu.
5.8 Tvaika nosūcēja dūmvada
uzstādīšana
Pirms dūmvada uzstādīšanas atvienojiet izstrādā-
jumu no elektrotīkla. Novietojiet dūmvada metāla
lokšņu daļas ap korpusu.
Pieskrūvējiet ārējo dūmvadu pie ārējām dūmvada
savienojuma plāksnēm, kas atrodas uz motora
korpusa. (1b / 5. attēls)
Tvaika nosūcēja / Lietotāja rokasgrāmata
Z
Z
Y
X Y
X
(5. attēls)
Pagariniet un pieskrūvējiet iekšējo dūmvadu no
ārējām malām uz dūmvada savienojuma plāksnes,
kas bija piestiprināta pie sienas. (6. attēls)
(6. attēls)
5.9 Dūmvada savienojums:
ievietojiet adapteri, kas iekļauts komplektācijā ar
tvaika nosūcēju, ventilācijas atverē, kas atrodas
tvaika nosūcēja augšējā daļā. Iegādājieties cauru-
li ar diametru 120/150 mm. Vienu caurules galu
savienojiet ar adapteri, bet otru - ar dūmvadu.
Pārliecinieties, vai šie abi savienojumi ir pietiekami
droši tā, lai tie neizkustētos, kad tvaika nosūcēju
darbina ar maks. ātrumu. Pārbaudiet, vai dūmvada
iekšpusē esošie vārsti darbojas, kad tie ir pievilkti
ar skavu. Uzstādiet dūmvada savienojuma cauruli
