User Manual
IR BOX
VOL
LOW CUT
HI CUT
BYPASS
I
Produc t Information
· Website:www.m-vave.com
· CubeSuite for Windows/Mac OS:http://www.m-vave.com/appdownload
· CubeSuite for Android/iOS:scan the QR code

Advertisement

loading
Need help?

Need help?

Do you have a question about the IR BOX and is the answer not in the manual?

Questions and answers

Summary of Contents for M-VAVE IR BOX

  • Page 1 User Manual IR BOX LOW CUT HI CUT BYPASS Produc t Information · Website:www.m-vave.com · CubeSuite for Windows/Mac OS:http://www.m-vave.com/appdownload · CubeSuite for Android/iOS:scan the QR code...

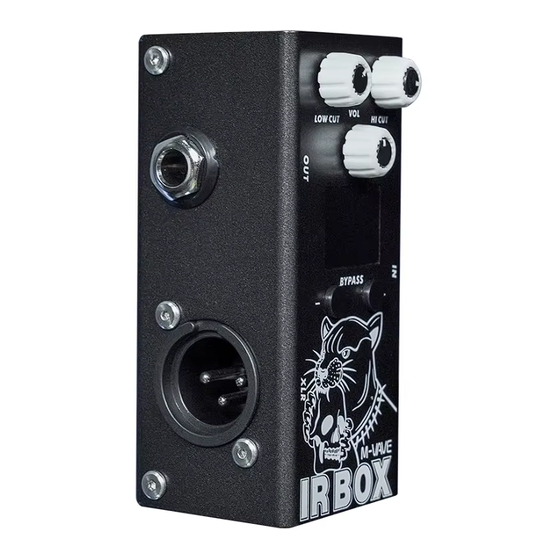

  • Page 2 Preface Thank you for buying our product. IR BOX is a box simulator and IR loader based on pulse response (Impulse Response) technology. With it, you can immediately get the highly restored various classic speaker box sound. Connect official computer software or mobile APP, support loading third-party IR files, support bass speaker box simulation, guitar speaker box, folk guitar body simulation, etc.
  • Page 3: Matters Need Attention

    Matters Need Attention ■ Power supply: Please use the correct power adapter with a positive 9V power supply (9V1A or 5V1A is recommended), otherwise it may cause equipment damage! Unplug the power supply without using the equipment or during a thunderstorm. ■...
  • Page 4: Product Features

    Product Features 1. Simple, high-end design. 2. The factory is equipped with 32 presets, each preset has IR. 3. The product has 25 kinds of classic electric guitar box simulation presets (01-25 preset), 7 kinds of classic electric bass box simulation presets, a total of 32 presets (26-32 preset), which are suitable for most music styles and music scenes.
  • Page 5 1kHZ, that is, high frequencies above 1kHZ are cut.) ⑥ VOL knob: Adjust the total output volume of IR BOX, and the external audio volume through USB input is uncontrollable. ⑦ Left button: Select the preset forward. Press the left and right...
  • Page 6 ⑧ Right button: Select the preset backward. Press the left and right button to enter the BYPASS state. ⑨ Display screen: Display the number of the current preset (01-32) or the BYPASS status (bp is displayed on the screen). ⑩ Input interface: 1/4 " mono audio input interface. ⑪...
  • Page 7 Preset Introduction SOUND SIZE 2X12 Based on the TweedDeluxe Celestion Blue-TAB 57-CapEdge specification Based on the ShowmanD130s-TAB 57-Cap specification 2X12 Based on the JC 120-Roland12s-U47-Cap specification 2X12 Based on Marshall1960B-V30s-C414-Cap specification 4X12 4X12 Based on Marshall Basketweave Celestion-G 12 Ls-TAB 57-Cap specification Based on the Marshall1960B-T75s-U47-Cap specification 4X12 Based on Marshall1960B-V30s-TAB 57-Cap specification...
  • Page 8: Software Support

    ■ Software support: CubeSuite for Windows/Mac OS: http://www.m-vave.com/appdownload CubeSuite for Android/iOS:scan the QR code ■ Website: www.m-vave.com ■ Computer connection method: use USB cable to connect the computer, you can connect the computer software CUBESUITE for operation. ■ Mobile APP connection method: search and use CUBESUITE for download and install.
  • Page 9: Technical Parameters

    Technical parameters Input impedance 1 MΩ Impedance 1kΩ Non-balanced output 1/4 "TS interface Impedance 1kΩ Balanced output XLR interface Impedance 22Ω Headset output 1/8 "stereo output (TRS) Power supply 1 DC9V≥300mA Power supply 2 USB5V≥300mA Operating current 9V 80mA 5V 120mA Attachment USB-C data line Dimension...
  • Page 10 用户说明书 IR BOX 音箱说明书 LOW CUT HI CUT BYPASS 产 品 信 息 · 官网:www.m-vave.com · 电脑端Windows/Mac OS下载网址:http://www.m-vave.com/appdownload · 手机端Android/iOS下载APP:扫描二维码下载...
  • Page 11 前言 感谢您购买我司产品,IR BOX是一款基于脉冲响应(Impulse Response)技术的箱体模拟效果器、IR加载器,使用它能让您立刻得 到还原度极高的各类经典音箱箱体声音。连接官方电脑软件或者手机 APP,支持加载第三方IR文件,支持贝斯音箱箱体模拟、吉他音箱箱 体、民谣吉他琴体模拟等。电脑软件和手机APP配有专业9段EQ,灵 活可变的频点和最大±12dB的调节范围,细致入微地调节IR文件的声 音质感。我们尽最大的努力为您提供这块高品质的效果器,希望您能 喜欢它!...
  • Page 12 注意事项 ■ 电源供应: 请使用正确的电源适配器,适配器使用内负外正的9V电源(建议使用 9V1A或者5V1A的电源),否则可能会导致设备损坏!在不需要使用本 设备或雷雨天时请拔下电源。 ■ 连接: 当连接或断开设备前,请先关闭其他相关设备。 ■ 电器干扰: 收音机、电视机等电磁波可能会对设备使用造成干扰,因此请尽量远 离收音机和电视机等设备。 ■ 放置场所: 为防止变形、变色和其他方面等对产品造成损坏,请避免以下情况: A. 热源 B. 磁场 C. 阳光直射 D. 高温潮湿 E. 灰尘或不洁的地方 F. 强烈震动或摇晃...
  • Page 13 产品特性 1、简洁、高档的外观设计。 2、出厂设有32个预设,每个预设下有IR。 3、产品内置25种经典电吉他箱体模拟预设(01-25号预设),7种经 典电贝司箱体模拟预设(26-32号预设),一共32组预设,适用于大 部分音乐风格和音乐场景。 4、高性能数字信号处理,信噪比为103dB,44100hz 24bit采样率, 让您得到高品质的声音。 5、可使用本机附带USB连接线连接电脑进行调制。 6、小于1.5ms的延迟,还原极致手感。 7、用户可使用我司APP或电脑软件在IR模块中自定义更换IR文件,可 支持44100hz,24bit采样率,1024采样点的IR文件。 8、官方电脑软件和手机APP配有专业9段EQ模块,灵活可变的频点 20HZ-18KHZ和最大±12dB的调节范围,调节完毕后可一键保存于主 机预设中。 9、在出厂默认模式下,每个预设中IR模块为开启状态,EQ模块为关 闭状态,使用EQ模块需手动开启。 10、在关闭IR模块的情况下可打开EQ模块独立使用。 11、用户可使用官方电脑软件一键导入/导出预设。 注意:需要进入软件才能调节IR模块的音量(0-100),进入电脑软 件可以恢复出厂设置。 ④ ⑥ ⑤ ⑪ LOW CUT HI CUT ① ② ③ ⑨ ⑩ BYPASS ⑦ ⑧ ⑫...
  • Page 14 ①电源接口:使用9V1A直流变压器(内负外正)。 ②USB接口:支持5V供电,建议使用5V 1A适配器。 ③耳机接口:支持连接3.5mm耳机使用。 ④LOW CUT旋钮:调节全局低频剪切的频点,整体调节32个预设的 输出音色。剪切范围20HZ-360HZ(逆时针旋转旋钮到尽头为20HZ, 即20HZ以下低频被切除。顺时针旋转旋钮到尽头为360HZ,即360HZ 以下低频被切除。) ⑤HI CUT旋钮:调节全局高频剪切的频点,整体调节32个预设的输 出音色。剪切范围18kHZ-1kHZ(逆时针旋转旋钮到尽头为18kHZ, 即18kHZ以上高频被切除。顺时针旋转旋钮到尽头为1kHZ,即1kHZ 以上高频被切除。) ⑥VOL旋钮:调节IR BOX的总输出音量,通过USB输入的外部音频音 量不可控。 ⑦左按键:向前选择预设。同时按住左&右键可进入BYPASS状态。 ⑧右按键:向后选择预设。同时按住左&右键可进入BYPASS状态。 ⑨显示屏幕:显示当前预设(01-32)的编号或者BYPASS状态(屏幕 上显示bp)。 ⑩输入接口:1/4”单声道音频输入接口。 ⑪输出接口:1/4”单声道音频输出接口。 ⑫平衡输出接口:XLRbalance卡农输出接口。...
  • Page 15 预设介绍 声音 规格 基于TweedDeluxe Celestion Blue-TAB57-CapEdge 2X12 基于ShowmanD130s-TAB57-Cap 2X12 基于JC120-Roland12s-U47-Cap 2X12 基于Marshall1960B-V30s-C414-Cap 4X12 基于Marshall Basketweave Celestion-G12Ls-TAB57-Cap 4X12 基于Marshall1960B-T75s-U47-Cap 4X12 基于Marshall1960B-V30s-TAB57-Cap 4X12 基于Marshall Basketweave CelestionG12H30s-U47-Cap 4X12 基于BOGNER Uberkab-T75V30-TAB57-Cap 4X12 基于ENGLProV30s-TAB57-Cap 4X12 基于PEAVEY 5150-Sheffield1200s-TAB57-Cap 4X12 基于TwinD120s-U87-Cap 2X12 基于TwinJensenC12N-KM84-Cap 2X12 基于VoxAC30Silvers-SM57-Cap 2X12 基于VoxAC30Silvers-U87-Cap 2X12 基于TwinD120s-TAB57-CapOffAxis 2X12...
  • Page 16 注意:在出厂状态下,所有的预设都只打开IR模块,默认状态下EQ模 块属于未开启状态,如用户需要开启和保存均衡参数到本机,请进入 APP或连接电脑进行操作。 本产品支持在关闭IR模块的情况下打开EQ模块独立使用。 软件支持 ■ 软件支持: 电脑端Windows/Mac OS下载网址: http://www.m-vave.com/appdownload 手机端Android/iOS下载APP:扫描二维码下载 ■ 官网网址:www.m-vave.com ■ 电脑连接方法:使用USB连接线直插电脑,即可连接电脑软件 CUBESUITE进行操作。 ■ 手机APP连接方法:手机搜索应用CUBESUITE进行下载安装,进入 软件界面后点击“扫描附近设备”,选择“IR-BOX”,点击“配对”,加载 成功后即可使用。 注意:仅支持BT无线操控APP,不支持BT音频传输。...
  • Page 17 技术参数 输入阻抗 1MΩ 非平衡输出 1/4 "TS 接口 阻抗 1kΩ 阻抗 1kΩ 平衡输出 XLR 接口 阻抗 22Ω 耳机输出 1/8 "立体声输出(TRS) 电源供给1 DC9V≥300mA 电源供给2 USB5V≥300mA 工作电流 9V 80mA 、5V 120mA 附件 USB-C数据线 尺寸 90(L)X50(W)X45(H)mm 重量 155g 修订 2024年3月8日 我们将不断改进我们的产品并保留修改某些功能和规格(包括但不限于 外观、包装设计、操作手册、配件、尺寸、规格参数、显示屏等)的权 利,怨不另行通知。 购买前请与当地经销商确认产品功能及规格。产品图片及颜色因拍照 光线误差及屏慕设定可能与实物产品效果有所差异。请以实物为准。...
