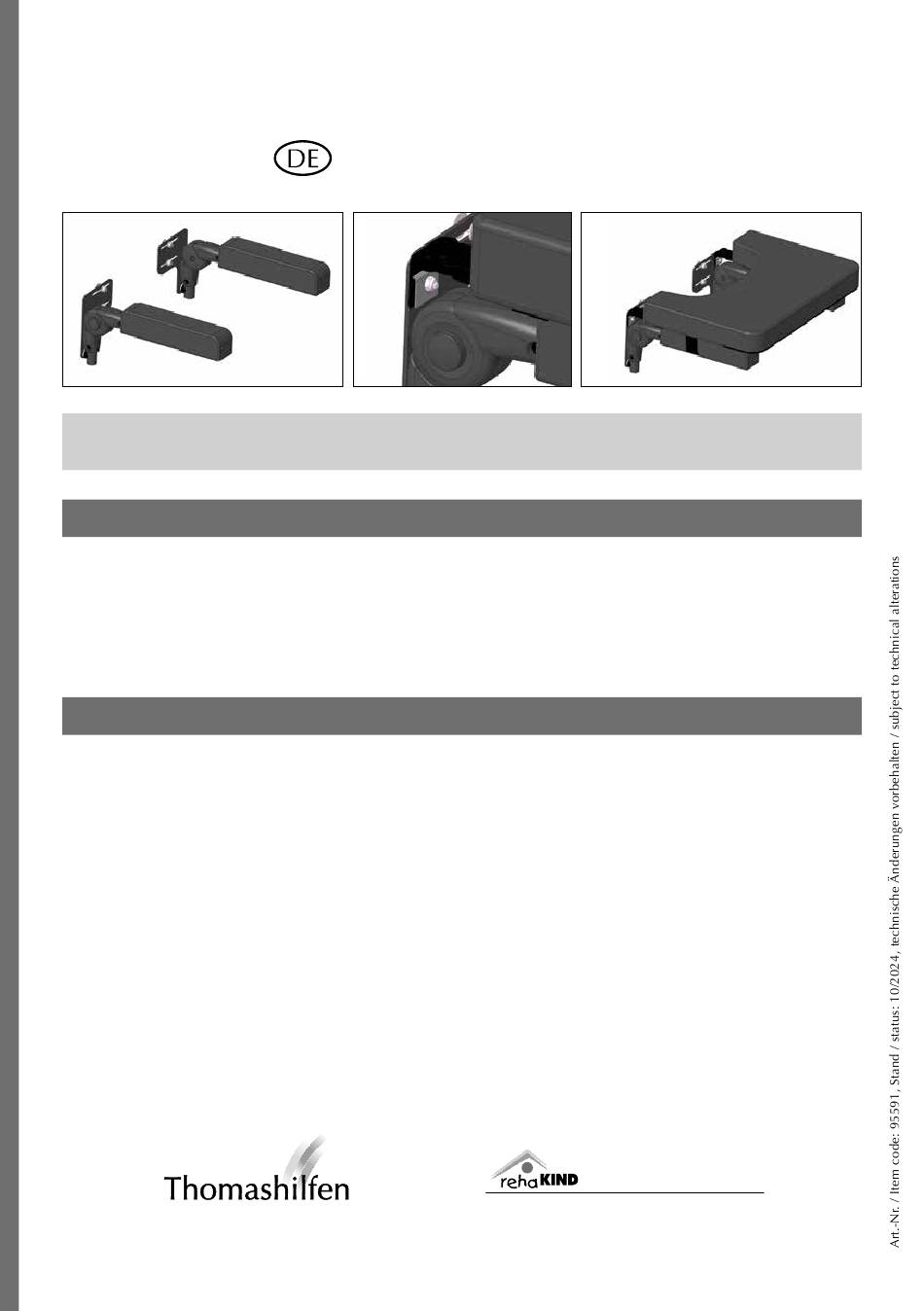

Thomashilfen Hercules Small Assembly Instructions


Hinweis: Sollten Armlehnen und Unterarmauflage verwendet werden, führen Sie zuerst
Schritt 1 aus dem Abschnitt Unterarmauflage aus! Die Armlehnen müssen vom Sitz getrennt sein.
Armlehnen
Entfernen Sie die hinteren Abdeckpolster vom Hercules Rücken, danach setzen Sie die Grundplatten
der Armlehnen auf die Rückenplatte auf.Führen Sie von hinten die Schrauben durch die Langlöcher
und kontern diese mit den Muttern von der Vorderseite. Die Armlehnen sind in höhe sowie breite
variabel einstellbar. Nach der Einstellung, bringen Sie die Abdeckpolster wieder an. (Bild 1)
Unterarmauflage
Zunächst befestigen Sie die kurzen Gurtenden an den Grundplatten der Armlehnen. Führen Sie dazu
die Schraube von hinten nach vorne ein, stecken den Gurt auf, fügen das Klemmstück hinzu und
fixieren alles mit der beiliegenden Mutter (siehe Bild 2).
Anschließend montieren Sie die Armlehnen, wie zuvor beschrieben. Danach führen
Sie die Gummibänder der Tischplatte über die Armlehnen und stecken die hinteren
Verschlussschnallen in die an den Armlehnen befestigten Gegenstücke ein (siehe Bild 3).
Zum Schluss können Sie die Unterarmauflage mit den vorderen Gurtbändern festziehen.
Thomas Hilfen für Körperbehinderte GmbH & Co. Medico KG · Walkmühlenstr. 1 · D - 27432 Bremervörde · Germany
Phone: +49 (0) 47 61 / 88 60 · Fax: +49 (0) 47 61 / 8 86-19 · info@thomashilfen.de · www.thomashilfen.com
Hercules Small
Armlehnen + Unterarmauflage
Montageanleitung – Zubehör
 
Art.-Nr.: 9800004890000
Art.-Nr.: 9800004910000
