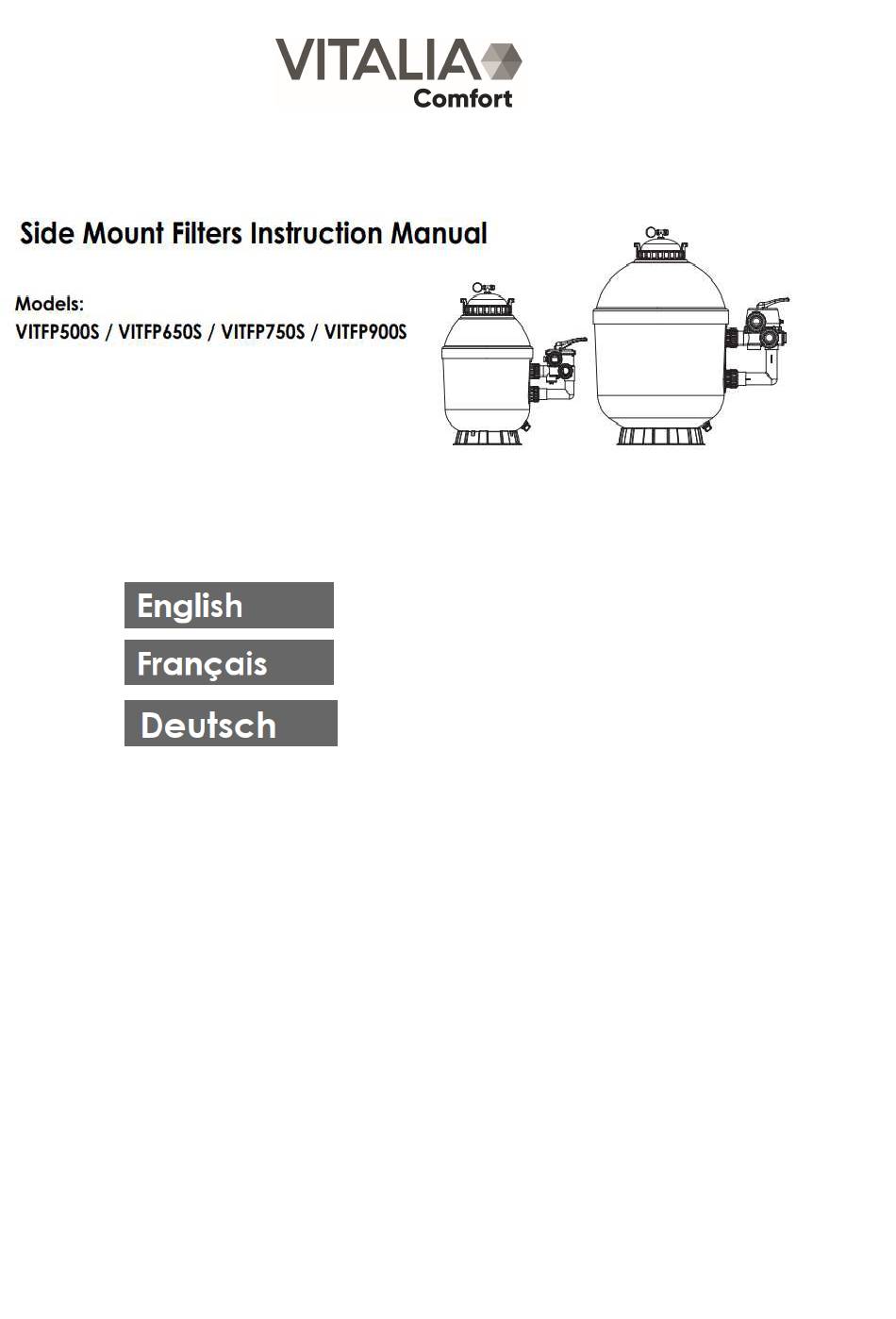

- Page 1 CF Group France – DEL SAS – ZA La Croix Rouge – 35530 BRÉCÉ – France...
-
Page 2: Installation
FUNCTION The filter must contain a filtering charge which can be sand or glass. The filtering charge eliminates all the waste (larger than the fineness of filtration of the media used) suspended in water introduced by nature or by man. When the multi-way valve is in the FILTER position, the pool water is drawn through the pip- ing system and drawn to the upper part of the filter. -
Page 3: Main Dimension
COMMISSIONING Press the handle of the multi-way valve and place it in the BACKWASH position. ö To avoid damaging the multi-way valve seal, always press the handle before turn- ing it. Prime and start the pump, referring to the manufacturer's instructions. Let the filter bowl fill with water. - Page 4 PARTS OF 2.0” VALVE Repère Référence Description Qté ZAVFP76 2’’ Connectors O-ring ZVITKV562 O-ring for 2’’ valve lid ZVITKV402 Spider gasket ZVITKV59 Sight glass with O-ring ZVITKV632 O-ring ZVITKV573 2’’ Union tale ZVITKV574 2’’ Elbow tube ZVITKV602 2’’ Union nut ZVITKV612 2’’...
- Page 5 FUNCTIONS OF VALVE POSITIONS SERVICING VALVE Disassembly: Turn off the pump and close the suction and discharge valves. Place the multi-way valve in the FILTER position. Remove the screws from the cover. Remove the handle, cover and plug assembly. Assembly: Place the valve handle in the FILTER position.
- Page 6 FONCTIONNEMENT Le filtre doit contenir une charge filtrante qui peut être du sable ou du verre. La charge filtrante per- met l’élimination de tous les déchets (de taille supérieure à la finesse de filtration du média utilisé) en suspension dans l’eau introduits par la nature ou par l’homme. Lorsque la vanne multivoies se trouve en position FILTRATION, l'eau de la piscine est aspirée à...
-
Page 7: Mise En Service
MISE EN SERVICE Appuyer sur la poignée de la vanne multivoies et la placer sur la position LAVAGE. ö Pour ne pas endommager le joint de la vanne multivoies, appuyer toujours sur la poignée avant de la tourner. Amorcer et démarrer la pompe en vous reportant aux instructions du fabricant. Laisser la cuve du filtre se remplir d'eau. -
Page 8: Pieces De Rechange
PIECES DE RECHANGE 2.0” Repère Référence Description Qté ZAVFP76 Joint torique de raccord 2’’ ZVITKV562 Joint torique de couvercle ZVITKV402 Joint étoile ZVITKV59 Voyant de turbidité et joint ZVITKV632 Joint torique ZVITKV573 Demi-raccord union à visser 2’’ ZVITKV574 Tube coudé noir 2’’ ZVITKV602 Ecrou de traversée de paroi 2’’... - Page 9 FONCTIONS DES POSITIONS DE LA VANNE VIDANGE VIDANGE ENTRETIEN DES VANNES Démontage: Mettre hors tension la pompe et fermer les vannes d’apiration et de refoulement. Placer la vanne multivoies sur la position FILTRATION. Retirer les vis du couvercle. Retirer l’ensemble poignée, couvercle et boisseau. Assemblage : Placer la poignée de la vanne en position FILTRATION.
- Page 10 FUNKTION Der Filter muss eine Filterladung enthalten, die Sand oder Glas sein kann. Die Filterladung beseitigt alle Abfälle (die größer sind als die Filterfeinheit der verwendeten Medien), die in von der Natur oder vom Menschen eingebrachtem Wasser suspendiert sind. Wenn sich das Mehrwegeventil in der Position FILTERN befindet, wird das Poolwasser durch das Rohrleitungssystem und in den oberen Teil des Filters gesaugt.
- Page 11 INBETRIEBNAHME Drücken Sie auf den Griff des Mehrwegeventils und bringen Sie es in die Position RÜCKSPÜLEN. ö Um eine Beschädigung der Mehrwegeventildichtung zu vermeiden, drücken Sie immer auf den Griff, bevor Sie ihn drehen. Entlüften und starten Sie die Pumpe gemäß den Anweisungen des Herstellers. Lassen Sie die Fil- terschale mit Wasser füllen.
- Page 12 TEILE DES 2,0-Zoll- Repère Référence Description Qté ZAVFP76 2 "-Anschlüsse O-Ring ZVITKV562 O-Ring für 2 "-Ventildeckel ZVITKV402 Spinnen-Dichtung ZVITKV59 Schauglas mit O-Ring ZVITKV632 O-ring ZVITKV573 2 ’’ Union Geschichte ZVITKV574 2 "Ellenbogenrohr ZVITKV602 2 "Überwurfmutter ZVITKV612 2 ’’ Union (metrisch) 9+9+10+11+12 ZVITRAC2 2 ’’...
- Page 13 FUNKTIONEN DER VENTILPOSITIONEN WARTUNG DES VENTILS Demontage: Schalten Sie die Pumpe ab und schließen Sie die Saug- und Druckventile . Legen Sie das Mehrwegeventil in der FILTERN Position. Entfernen Sie die Schrauben von der Abdeckung. Entfernen Sie die Baugruppe aus Griff, Abdeckung und Stecker. Versammlung: Stellen Sie den Ventilgriff...
