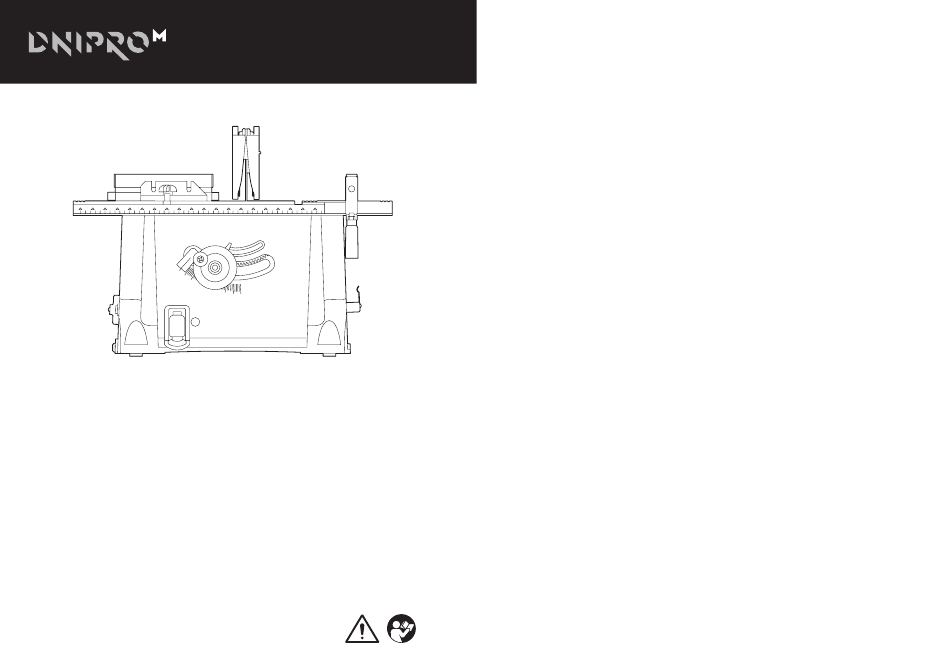

uk Оригінал інструкції з техніки безпеки та експлуатації
розпилювального столу
en Original safety and operation instructions for the table saw
pl Oryginalna instrukcja bezpieczeństwa i obsługi stołu do cięcia
cs Originální bezpečnostní a provozní pokyny pro pilový stůl
hy Սփրեյ սեղանի անվտանգության և շահագործման բնօրինակ
հրահանգներ
lv Oriģinālā izsmidzināšanas galda drošības un lietošanas instrukcija
lt
Originalios saugos ir naudojimo instrukcijos pjovimo stalas
de Original sicherheits und bedienungsanweisungen für das
ladegerät
ro Instrucțiunile originale a tehnicii de siguranță și funcționarea
pentru masa de pulverizare
sk Originálne bezpečnostné a prevádzkové pokyny pre pílový stôl
hu Az eredeti permetezőasztal biztonsági és kezelési útmutatója
TS- 2 5 5
EU-TS0823001-082301
3
17
29
42
54
67
78
89
102
115
127
