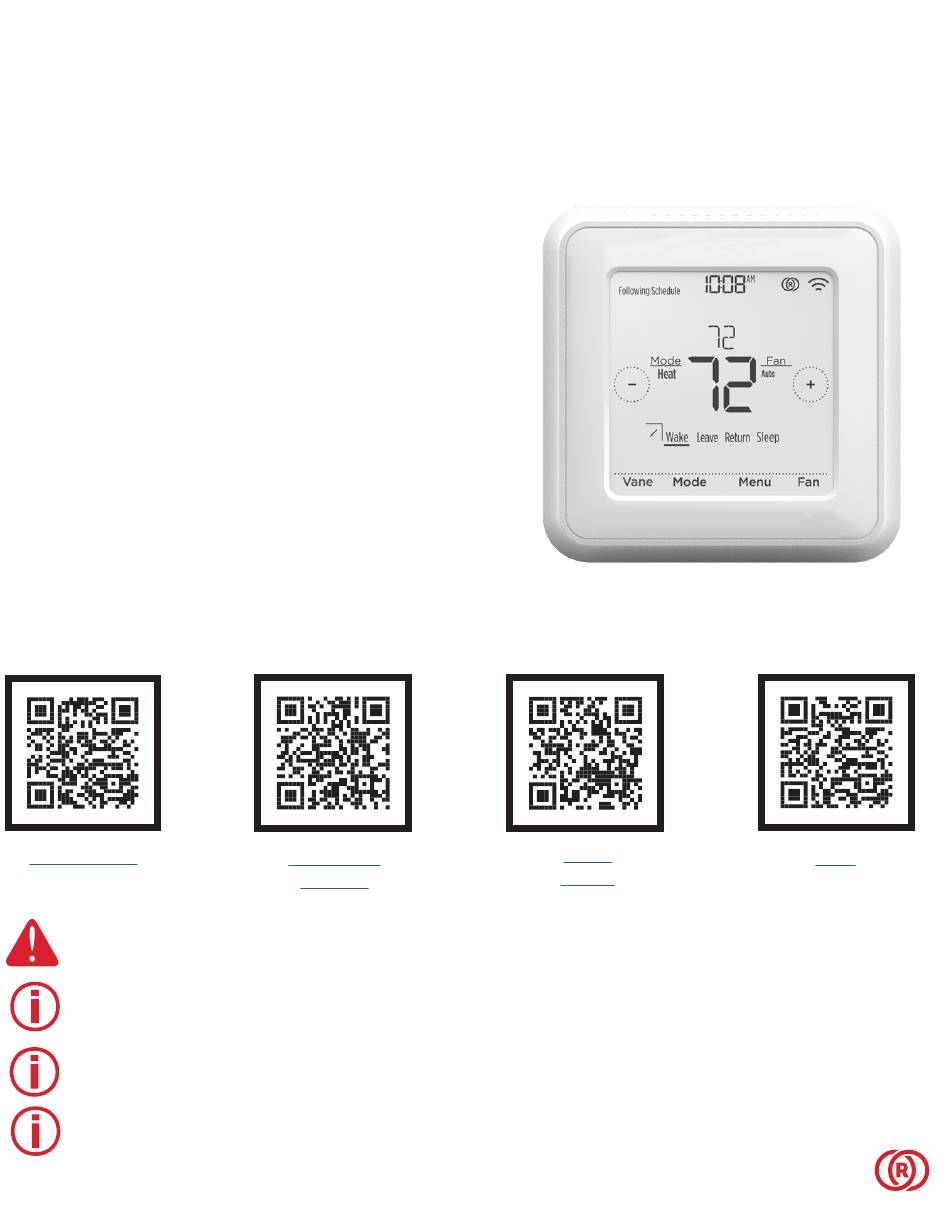

WIRELESS REMOTE CONTROLLER KIT
MODEL
MHK2
INSTALLATION MANUAL
Kit includes:
•
x1 Controller
•
x1 Receiver
•
x1 Wall Plate
•
x1 Cover Plate
Need Help?
Get in touch, scan below.
Contact Us
DISCONNECT POWER
Must be installed by a trained, experienced technician.
Read these instructions carefully. Failure to follow these instructions can damage the product or
cause a hazardous condition.
Note: Controllers with a date code of 2227 or later are compatible with the MAC-334IF-E interface.
The date code can be found on the back of controller toward the bottom-right corner.

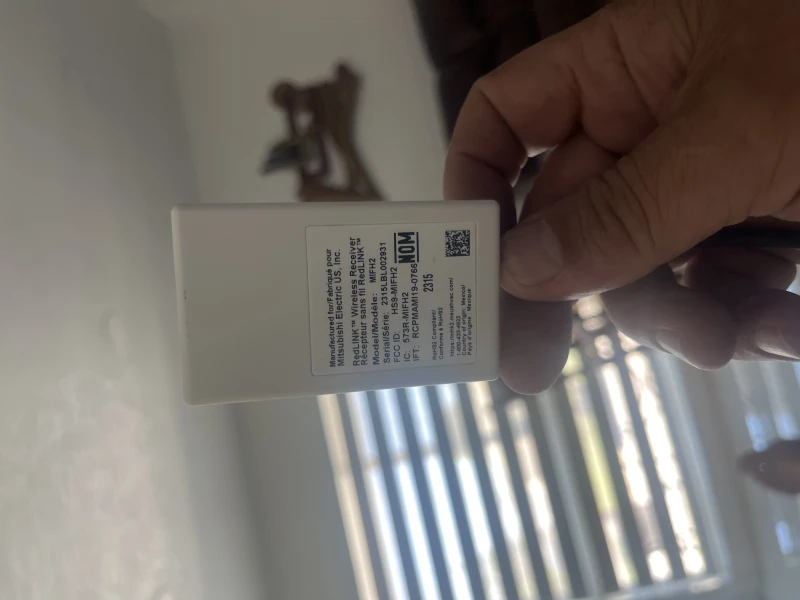

Note: Controllers or receivers with a date code of 2445 or later are not compatible with indoor air
sensor model C7189R2002, RCHTSENSOR, and with controllers or receivers with an earlier date
code.
Operation
Manual
BEFORE BEGINNING INSTALLATION.
Spec
Sheet
MHK2 is compatible with kumo
cloud
when connected to the
®
Wireless Interface 2 or later.
FAQ
RedLINK
Technology

Advertisement
