TOOLCRAFT TO-8701224 Assembly Instructions Manual

Montageanleitung

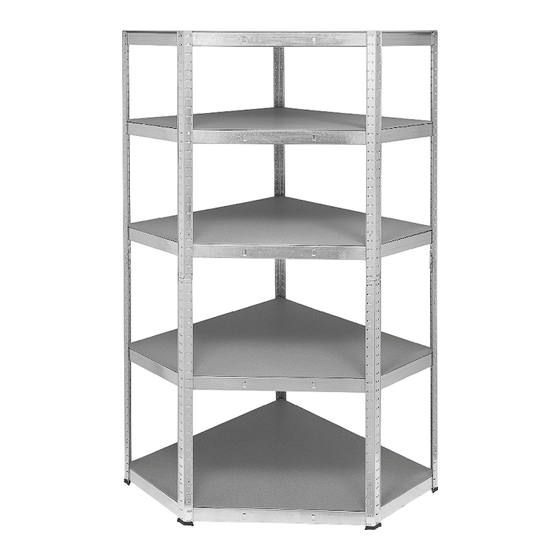

Verstellbares Eckregal, 175 kg
Best.-Nr. 2900408
Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um ein Regal, das für die Lagerung von Lasten bis 175 kg je Regalboden
ausgelegt ist. Die Regalböden können in verschiedenen Höhen montiert werden und passen hervorragend
in Ecken, wodurch sie eine optimale Ausnutzung der Nutzfläche ermöglichen. Mit den einzelnen Komponen-
ten lassen sich verschiedene Konstruktionen wie u. a. Regale und Tische verwirklichen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Soll-
ten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt be-
schädigt werden. Eine unsachgemäße Verwendung kann überdies zu Verletzungen oder anderen Gefahren
führen. Lesen Sie sich die Montageanleitung sorgfältig durch und bewahren Sie sie anschließend an einem
sicheren Ort auf. Reichen Sie das Produkt nur zusammen mit der Montageanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle enthaltenen Fir-
mennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
Informationen dazu, wo die Teile während der Montage anzubringen sind, finden Sie im Ab-
schnitt „Montage, b) Montageschritte (Abbildung 2)".
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(9)
(10)
Aktuelle Bedienungsanleitungen
Laden Sie die neuesten Produktinformationen unter
unter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf
der Website.
Symbol-Erklärung
Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.
Das Pfeilsymbol weist auf besondere Informationen und auf Ratschläge zur Bedienung hin.
x3 (8)
(11)
x6
www.conrad.com/downloads her-
Sicherheitshinweise
Lesen Sie sich die Montageanleitung
sorgfältig durch und beachten Sie ins-
besondere die Sicherheitshinweise.
Sollten Sie die in dieser Montageanlei-
tung enthaltenen Sicherheitshinweise
und Informationen für einen ordnungs-
gemäßen Gebrauch nicht beachten,
übernehmen wir keine Haftung für
möglicherweise daraus resultierende
Verletzungen oder Sachschäden. Darü-
ber hinaus erlischt in solchen Fällen die
Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von
Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht acht-
los liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Um Verletzungen (z. B. am Rücken) zu vermei-
den, sollten Sie beim Umgang mit schweren
Lasten stets eine weitere Person um Hilfe bitten.
• Vergewissern Sie sich vor dem Zusammenbau
des Produkts, dass sämtliche Komponenten vor-
handen sind. Sollten Sie feststellen, dass Kom-
ponenten fehlen, sehen Sie von dem Zusammen-
bau des Produkts ab.
• Lassen Sie beim Zusammenbau des Produkts
Vorsicht walten! Das Produkt weist mehrere
scharfe Kanten auf, die unter Umständen zu Ver-
letzungen führen können. Auch die Gefahr, sich die
x6
Finger einzuklemmen, ist stets zu berücksichtigen.
• Führen Sie ausschließlich die für die Montage
erforderlichen Schritte durch. Von Umbau- oder
Reparaturarbeiten am Produkt ist dringend ab-
x10
zusehen. Nehmen Sie keinerlei Änderungen am
Produkt vor.
• Achten Sie während der Montagearbeiten auf
größte Sorgfalt. Fehlerhaft ausgeführte Montage-
schritte können neben kostspieligen Folgeschäden
x10
auch schwere Verletzungen nach sich ziehen.
• Überlasten Sie das Produkt nicht. Beachten Sie
stets die im Abschnitt „Technische Daten" enthal-
tenen Angaben.
x4 Erforderliches Werkzeug
Um sich die Montagearbeiten zu erleichtern, sollten Sie auf die folgenden Werkzeuge und Hilfsmittel
(nicht im Lieferumfang enthaltenen) zurückgreifen:
• Arbeitshandschuhe
Mögliche Montagearten
x5
Das Produkt lässt sich auf verschiedene Arten zusammenbauen und kann u. a. die folgenden Ausführungen
annehmen:
a) Tische
x5
x2
b) Regal
x5
Die folgenden Abbildungen zeigen ein und dasselbe Regal aus unterschiedlicher Perspektive.
x4
• Verteilen Sie die Last so gleichmäßig wie möglich
auf die Regalböden des Produkts.
• Beachten Sie stets auch die maximale Tragfähig-
keit des Untergrunds.
• Stellen Sie das Produkt nur auf Oberflächen, die
eben und stabil sind.
• Verwenden Sie das Produkt nicht als Steighilfe,
z. B. als Leiter.
• Vergewissern Sie sich vor dem Arbeitsbeginn,
dass das Produkt keinerlei Schäden aufweist.
• Sollten Sie sich bei der Montage des Produkts
unsicher sein, überlassen Sie die Durchführung
einem Fachmann.
• Schützen Sie das Produkt vor extremen Tempe-
raturen, direktem Sonnenlicht, starken Erschütte-
rungen, zu hoher Feuchtigkeit, Nässe, brennba-
ren Gasen, Dämpfen und Lösungsmitteln.
• Sollte kein sicherer Betrieb mehr möglich sein,
nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwen-
dung. Der sichere Betrieb ist nicht mehr gewähr-
leistet, wenn das Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen
Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt
wurde.
• Gehen Sie stets vorsichtig mit dem Produkt um.
Stöße, Schläge oder sogar das Herunterfallen aus
geringer Höhe können das Produkt beschädigen.
• Sollten Sie Zweifel bezüglich des ordnungsgemä-
ßen Zustands, der Sicherheit oder der Montage
des Produkts haben, wenden Sie sich an einen
Fachmann.
• Lassen Sie Wartungs-, Anpassungs- und Re-
paraturarbeiten ausschließlich von einem Fach-
mann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser
Montageanleitung nicht beantwortet wurden,
wenden Sie sich an unseren technischen Kun-
dendienst oder anderes Fachpersonal.
• Hammer • Schlitzschraubendreher
