D100P
PV Controller
User Manual
Important Instructions
For the best experience and performance,
update to the latest firmware before first use.
See the appendix "Update Firmware via
BLUETTI App" for guidance.
Read and understand this manual before use and
keep it handy for future reference.
V2.0

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the D100P and is the answer not in the manual?

Questions and answers

Related Manuals for Bluetti D100P

Summary of Contents for Bluetti D100P

  • Page 1 Important Instructions For the best experience and performance, update to the latest firmware before first use. See the appendix "Update Firmware via BLUETTI App" for guidance. Read and understand this manual before use and keep it handy for future reference.
  • Page 3 Thank You! Thank you for making BLUETTI a part of your family. From the very beginning, BLUETTI has tried to stay true to a sustainable future through green energy storage solutions while delivering an exceptional eco-friendly experience for our homes and our world.

  • Page 4: About The Manual

    About the Manual Introduction This manual provides information on the safety instructions, functionality, and basic operation of the D100P PV Controller. Please read and understand all instructions in this manual before use. Target Audience • Technical support engineer •...

  • Page 5: Table Of Contents

    Symbol Descriptions D100P PV Controller Introduction Dimensions Terminals D100P Installation Packing List Required Tools Space Requirements Installation Procedures Power On BLUETTI Battery BLUETTI App Troubleshooting and Maintenance Replacement & Disposal Replace the D100P D100P Storage & Disposal Specifications JUST POWER ON...

  • Page 6: Safety Instructions

    The safety instructions provided herein are for illustrative purposes that include but are not limited to those listed in this manual. Actual operation shall comply with all applicable safety standards. If you have any questions, feel free to contact BLUETTI support or your local BLUETTI dealers.

  • Page 7: Installation Requirements

    • Make sure the area where you are using the unit is well-ventilated and spacious. • Contact BLUETTI support if this manual cannot adequately explain the malfunction to you. • Do not block or cover the unit's vents, as this may lead to a reduction in its power generation capability.

  • Page 8: Radio Interference Statement

    • To operate the BLUETTI unit, professionals must hold the appropriate qualifications and certifications mandated by local regulatory authorities. These certifications cover tasks such as high-voltage operations, working at heights, and specialized equipment handling.

  • Page 9: Symbol Descriptions

    1.5 Symbol Descriptions Symbol Description Recycling and disposal Electrical equipment that has reached the end of its service life must be collected separately and taken to an approved recycling facility. Disposed equipment must be returned to an authorized dealer or approved recycling company.

  • Page 10: D100P Pv Controller

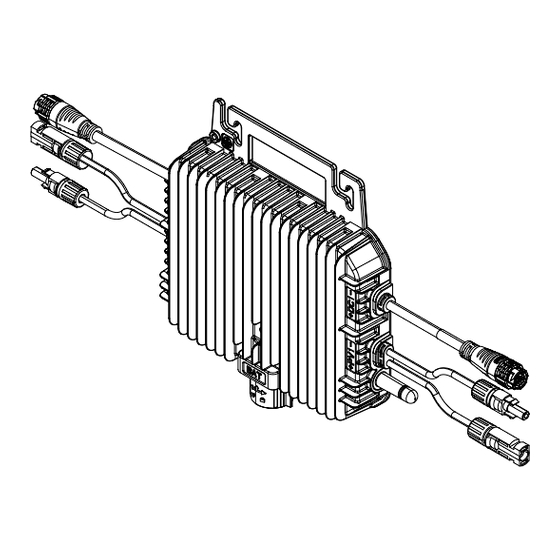

    2. D100P PV Controller 2.1 Introduction The D100P is specially designed for the balcony solar + storage system. It works together with PV modules, microinverters, and energy storage batteries to offer users a reliable energy storage solution. The system operates in three different modes: Mode 1: Under conditions of ample and steady solar supply, the energy generated by the PV modules is stored in the BLUETTI Battery.

  • Page 11: Terminals

    Description DC Output Connector (to the microinverter) PV (Solar) Input Connector (to the PV module) BLUETTI Battery Connector LED Indicator WiFi / Bluetooth Antenna Grounding 3. D100P Installation 3.1 Packing List Description Picture Qty. D100P PV Controller M8*60 Expansion Bolt...

  • Page 12: Required Tools

    3.2 Required Tools Picture Description Impact Drill (with 10mm drill bit) Socket Wrench Set Torque Wrench Cross Screwdriver Hammer Marker Measuring Tape Level Ruler Box Cutter Cable Tie Anti-static Gloves Protective Goggle JUST POWER ON...

  • Page 13: Space Requirements

    3.Remove the nuts and washers from the expansion bolts. Thread the mounting slot of the D100P through the bolts to temporarily secure it in place. 4.Use a tool like a socket wrench to firmly tighten the D100P in place using the nuts and washers.
  • Page 14 When installing the microinverter, be sure to hold onto the cable connector rather than gripping or pulling the cable directly. Notice Grounding: The D100P must be properly grounded. Please select the appropriate grounding method for specific installation conditions, using the provided M5 grounding screws: •...
  • Page 15 Microinverter User Manual. 3.4.3 Connect the Microinverter Use the DC to MC4 Connection Cable to connect the D100P and the microinverter. Align the two arrows on the DC connectors and firmly push them together. You'll hear a click when they're in place.
  • Page 16 • Ensure that there is approximately 1.8 inches (45 mm) of clearance between the floor and the BLUETTI Battery rack, as shown in the figure below. Please consider the possibil- ity of water accumulation on rainy days. The picture is a schematic diagram of the B210 battery pack 3.4.5 Connect the AC Cable...
  • Page 17 D100P. Hint • If the D100P is located far away from the PV modules, use the MC4 extension cables to connect them (red for positive and black for negative). • When connecting two PV modules to a D100P, use the MC4 splitter, as shown in the figures below.

  • Page 18: Power On Bluetti Battery

    Please refer to Step 4 in Section 3.4.1 of the A80P Microinverter User Manual for details. 3.5 Power On BLUETTI Battery Press and hold the BLUETTI Batterys Power Button for more than 2 seconds to turn it on. The power indicator will then illuminate.

  • Page 19: Bluetti App

    With the BLUETTI App, you can conveniently monitor the operation status of the D100P, configure its network settings, and review fault reports. Scan the QR code below to download the BLUETTI App, or search for "BLUETTI" in the App Store or Google Play.
  • Page 20 1.Make sure the PV input voltage is C033 PV1 Overvoltage within 20V to 60VDC. 2.Contact BLUETTI support if the voltage is within normal range. C034 PV2 Overvoltage 1.Check if the short-circuit current of C037 PV1 Overcurrent the single MPPT is within 20A.

  • Page 21: Replacement & Disposal

    85°C). • Before restarting a D100P that has not been used for a long time, be sure to thoroughly inspect the cables and the body of the unit. If any damage or deterioration is found, do not restart the unit and contact BLUETTI support for assistance.
  • Page 22 DC Output Power 1000W (500W×2) Voltage Range 20V to 60V 15A×2 Max. Current Efficiency and Protection Peak Efficiency 97.5% MPPT Efficiency Overvoltage Protection Overtemperature Protection Mechanical Parameters Ingress Protection (IP) Rating IP67 Working Altitude ≤3000m Cooling Method Natural Cooling Dimensions (L × W × H) 9.25in ×...
  • Page 23 For more information, please visit: @ BLUETTI Support DE: @Bluetti Deutschland DE: @bluetti_de @ BLUETTI Official UK: @Bluetti United Kingdom UK: @bluetti_uk Company: POWEROAK GmbH Company: POWEROAK ENERGY UK CO.,LTD Address: Lise-Meitner-Str. 14 28816 Address: Unit 2 NorthGate, Bolsover Business Park, Stuhr Germany Woodhouse Lane Chesterfield England, S44 6BD...

  • Page 25: Wichtige Anweisungen

    Für die beste Erfahrung und Leistung laden aktualisieren Sie es auf die neueste Firmware, bevor Sie es das erste Mal verwenden. Siehe Anhang "Firmware über die BLUETTI App aktualisieren" für Anleitung. Lesen und verstehen Sie dieses Handbuch vor der Verwendung und bewahren Sie es für zukünftige...

  • Page 27: Vielen Dank

    BLUETTI engagiert sich von jeher für eine nachhaltige Zukunft – mit außergewöhnlich umweltfreundlichen Energiespeicherlösungen, von denen nicht nur Haushalte, sondern wir alle profitieren. Aus diesem Grund wird BLUETTI in mehr als 100 Ländern gerne genutzt und genießt das Vertrauen von Millionen Kunden auf der ganzen Welt. Schweden Niederlande Österreich...

  • Page 28: Über Dieses Handbuch

    Hinweis Für die Produkte, Dienstleistungen und Funktionen von BLUETTI gelten die beim Kauf vereinbarten Bedingungen. Bitte beachten Sie, dass einige der in diesem Handbuch beschriebenen Produkte, Dienstleistungen oder Funktionen möglicherweise nicht im Rahmen Ihres Kaufvertrags verfügbar sind. Sofern im Vertrag nicht anders angegeben, gibt BLUETTI keine ausdrücklichen oder stillschweigenden Zusicherungen oder Garantien in Bezug auf den Inhalt dieses Handbuchs.
  • Page 29 Anweisungen zur Erdung Symbolbeschreibungen Solarlade-Controller D100P Einleitung Abmessungen Klemmen Installation des D100P Packliste Erforderliche Werkzeuge Platzbedarf Installationsverfahren Einschalten der BLUETTI-Batterie BLUETTII-App Fehlerbehebung und Wartung Austauschen und Entsorgen Austauschen des D100P Lagerung und Entsorgung des D100P Technische Daten JUST POWER ON...

  • Page 30: Sicherheitsleitfaden

    Produkts und diesbezügliche Sicherheitshinweise zu informieren. Die darin aufgeführten Sicherheitsanforderungen dienen der Veranschaulichung, erheben jedoch keinen Anspruch auf Vollständigkeit. Der tatsächliche Betrieb muss allen geltenden Sicherheitsnormen entsprechen. Bei Fragen wenden Sie sich bitte an den BLUETTI Support oder an Ihren BLUETTI Händler. 1.1. Allgemeine Anforderungen 1.1.1 Erklärung...

  • Page 31: Installationsanforderungen

    • Wenn das Gehäuse des Geräts beim Transport oder im Betrieb bricht, nehmen Sie es nicht in Gebrauch. Wenden Sie sich an den BLUETTI Support oder an Ihren BLUETTI Händler. • Verwenden Sie einen Trockenlöscher, wenn das Gerät in Brand gerät.

  • Page 32: Erklärung Zu Funkstörungen

    Wartung, die Fehlerbehebung und das Austauschen eines Geräts dürfen nur von geschulten Fachleuten durchgeführt werden, unter Beachtung der entsprechenden Sicherheitsvorkehrungen und Betriebsverfahren. • Um das BLUETTI-Gerät bedienen zu können, müssen Fachleute über die entsprechenden Qualifikationen und Zertifizierungen verfügen, die von den örtlichen Aufsichtsbehörden vorgeschrieben sind. Diese Zertifizierungen umfassen Aufgaben wie Hochspannungsarbeiten, Arbeiten in der Höhe und den Umgang mit...

  • Page 33: Symbolbeschreibungen

    1.5 Symbolbeschreibungen Symbol Beschreibung Recycling und Entsorgung Elektrogeräte, die das Ende ihrer Lebensdauer erreicht haben, müssen getrennt gesammelt und einer zugelassenen Recyclinganlage zugeführt werden. Entsorgte Geräte müssen an einen Vertragshändler oder ein zugelassenes Recyclingunternehmen zurückgegeben werden. Warnung vor Stromschlag Das Gerät erzeugt während des Betriebs Hochspannung. Installation, Inbetriebnahme und Wartung dürfen nur von qualifiziertem Fachpersonal oder entsprechend geschulten Arbeitskräften durchgeführt werden.

  • Page 34: Solarlade-Controller D100P

    2. Solarlade-Controller D100P 2.1 Einleitung Der D100P ist speziell für Balkon-Solaranlagen und -Speichersysteme konzipiert. Er kann zusammen mit PV-Modulen, Mikrowechselrichtern und Energiespeicherbatterien verwendet werden und bietet den Nutzern eine zuverlässige Energiespeicherlösung. Das System kann in drei verschiedenen Modi betrieben werden: Modus 1: Bei ausreichender und gleichmäßiger Sonneneinstrahlung wird die von den...

  • Page 35: Klemmen

    2.3 Klemmen Beschreibung DC-Ausgangsanschluss (zum Mikrowechselrichter) PV (Solar)-Eingangsanschluss (zum PV-Modul) BLUETTI-Batterieanschluss LED-Anzeige WLAN/Bluetooth-Antenne Erdung 3. Installation des D100P 3.1 Packliste Beschreibung Bild Anz. Solarlade-Controller D100P M8*60-Spreizhülsenanker M5*10-Erdungsschrauben DC-zu-MC4-Anschlusskabel JUST POWER ON...

  • Page 36: Erforderliche Werkzeuge

    3.2 Erforderliche Werkzeuge Bild Beschreibung Schlagbohrmaschine (mit 10-mm-Bohrspitze) Steckschlüsselsatz Drehmomentschlüssel Kreuzschlitzschraubendreher Hammer Markierstift Maßband Wasserwaage Teppichmesser Kabelbinder Antistatik-Handschuhe Schutzbrille JUST POWER ON...

  • Page 37: Platzbedarf

    • Bei der Einrichtung des D100P muss darauf geachtet werden, dass er keinem Sonnenlicht, Regen oder Schnee ausgesetzt ist. • Lassen Sie um den D100P herum mindestens 5 cm Platz, um eine gute Luftzirkulation und Wärmeableitung zu gewährleisten. 3.4 Installationsverfahren 3.4.1 Montage des D100P...
  • Page 38 Erdungsmethode für die spezifischen Installationsbedingungen und verwenden Sie die mitgelieferten M5-Erdungsschrauben: • Verbinden Sie die Erdung des D100P mit der Erdung des Mikrowechselrichters. • Alternativ können Sie den D100P auch eigenständig mit der Erde verbinden. • Sie können die mitgelieferte M5-Schraube zusammen mit einem Erdungsdraht von 4 mm für die richtige Erdung verwenden.
  • Page 39 Verbinden Sie die MC4-Stecker miteinander. Beim korrekten Einsetzen ist ein Klicken zu hören. 3.4.4 Anschließen der BLUETTI-Batterie Verbinden Sie die BLUETTI-Batterie über das Batterieerweiterungskabel mit dem Batterieanschluss des D100P. Beim korrekten Einsetzen ist ein Klicken zu hören. Klick JUST POWER ON...
  • Page 40 Mikrowechselrichter A80P. 3.4.6 Anschließen der PV-Module Verbinden Sie die MC4-Stecker miteinander, um eine Verbindung zwischen den PV-Modulen und dem D100P herzustellen. Beim korrekten Einsetzen ist ein Klicken zu hören. Der Pfeil in der Abbildung unten veranschaulicht die Verbindung. Mikroinverter Bluetti PV-Steuerung...
  • Page 41 Eingangsspannung des D100P entspricht. Andernfalls kann der D100P beschädigt werden. Tipp • Wenn der D100P weit von den PV-Modulen entfernt ist, verwenden Sie die MC4-Verlängerungskabel zur Verbindung (rot für positiv und schwarz für negativ). • Wenn Sie zwei PV-Module an einen D100P anschließen, verwenden Sie den MC4-Verteiler, wie in den Abbildungen unten dargestellt.

  • Page 42: Einschalten Der Bluetti-Batterie

    Einzelheiten finden Sie in Schritt 4 in Abschnitt 3.4.1 des Benutzerhandbuchs für den Mikrowechselrichter A80P. 3.5 Einschalten der BLUETTI-Batterie Halten Sie zum Einschalten der BLUETTI-Batterie die Ein/Aus-Taste mehr als zwei Sekunden lang gedrückt. Die Betriebsanzeige leuchtet daraufhin auf. Ein-/ Ausschalttaste...

  • Page 43: Bluettii-App

    3.6 BLUETTI-App Mit der BLUETTI-App können Sie bequem den Betriebsstatus des D100P überwachen, seine Netzwerkeinstellungen konfigurieren und Fehlerberichte einsehen. Scannen Sie den nachstehenden QR-Code, um die "BLUETTI"-App herunterzuladen, oder suchen Sie im App Store oder bei Google Play nach „BLUETTI“.
  • Page 44 Sie die inkorrekten Verbindungen und starten Sie das Gerät neu. Störung BMS-System 3. Wenn das Problem weiterhin auftritt, C074 kontaktieren Sie bitte den BLUETTI-Support. Starten Sie das System neu. Wenn das Sonstige Problem weiterhin auftritt, kontaktieren Sie bitte den BLUETTI Support. JUST POWER ON...

  • Page 45: Austauschen Und Entsorgen

    BLUETTI-App. 5.2 Lagerung und Entsorgung des D100P • Lagern Sie den D100P an einem kühlen und trockenen Ort und halten Sie ihn von entflammbaren oder brennbaren Materialien und Gasen fern. • Das Produkt kann bei Temperaturen zwischen -40 und 85 ℃ sicher gelagert werden.
  • Page 46 DC-Ausgang Leistung 1000 W (500W×2) Nennspannung 20V bis 60V 15A×2 Max. Strom Effizienz und Schutz Höchste Effizienz 97.5% MPPT-Effizienz 99 % Überspannungsschutz Übertemperaturschutz Mechanische Parameter Schutzklasse Klasse Ⅰ Schutzart gegen Eindringen IP67 Arbeitshöhe ≤3000m Kühlungsmethode Natürliche Kühlung Abmessungen (L × B × H) 235 mm ×...
  • Page 47 For more information, please visit: @ BLUETTI Support DE: @Bluetti Deutschland DE: @bluetti_de @ BLUETTI Official UK: @Bluetti United Kingdom UK: @bluetti_uk Company: POWEROAK GmbH Company: POWEROAK ENERGY UK CO.,LTD Address: Lise-Meitner-Str. 14 28816 Address: Unit 2 NorthGate, Bolsover Business Park, Stuhr Germany Woodhouse Lane Chesterfield England, S44 6BD...
  • Page 48 Cer t ifi ca te Inspector: Q C : P/N: 17.0303. 0797-01A1...
