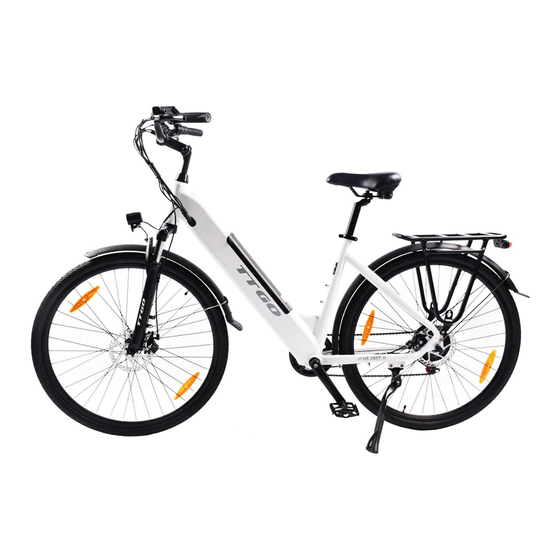

TTGO HZ-28ST User Manual

E-bike
Hide thumbs Also See for HZ-28ST:
Table of Contents

Advertisement

Quick Links

E-Bike
Us e r ma n u a l
Model: HZ-28ST

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HZ-28ST and is the answer not in the manual?

Questions and answers

Franke
April 7, 2025

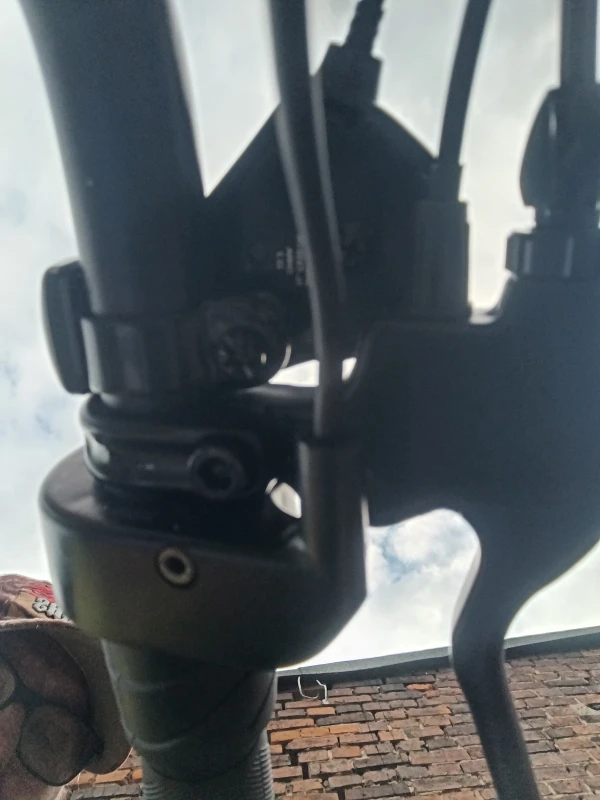

Wie wird der gashebel betätigt, habe ihn verbaut hat aber keine funktion

User image 67f421d11612a
0
1 comments:
Grzegorz
May 11, 2025

@Franke Haben Sie es schon geschafft, das Gas in Ihrer Hand anzuschließen?

0

Related Manuals for TTGO HZ-28ST

Summary of Contents for TTGO HZ-28ST

  • Page 1 E-Bike Us e r ma n u a l Model: HZ-28ST...

  • Page 2: Table Of Contents

    Table of Contents Safety Instructions ....... . . 1 Bike Usage .

  • Page 3: Safety Instructions

    Safety Instruction Thank you for choosing our products. To ensure your safety and health, we encourage you to read this manual thoroughly before you assemble the bike and take the first ride.Safe and effective use can only be assured if the equipment is assembled, maintained, and used properly.
  • Page 4 Safety Instruction ● Before riding, please check whether the front and rear brakes work normally, check the fastening status of the handlebars and front and rear wheels, and check whether the reflector is damaged or contaminated; ● When using the motor, please be careful not to hit vigorously and keep the rotating shaft lubricated;...

  • Page 5: General Information

    General Information 1. About TTGO Electric Bike TTGO electric bike is a leading icon of e-bikes. For years, TTGO has been not only dedicating to innovation, cutting-edge technology and premium materials, but also providing cost effective e-bikes, to satisfy riders' various needs of transportation and even desire of exploring sports &...

  • Page 6: Bike Usage

    Bike Usage Before Riding ● Before riding the bike on the open road, try all the settings on the electric bike, and get used to various results in a safe and controllable environment. ● Please check the power circuit, lighting circuit, and test the brake system before cycling.
  • Page 7 Bike Usage ● If the bicycle is splashed with moisture, please wipe it dry and clean in time. Brake Adjustment Ensure that the brake cables are properly inserted into the brake levers before aligning a mechanical disc brake. If the disc rotor is bent or damaged, replace the rotor first.

  • Page 8: Installation And Adjustment

    Installation And Adjustment Open the package of the bike, take out the electric bike and all the accessories inside and use the tool to cut off the packing rope. 1. Install the handlebar 1.1 Use a tool to fix the stem, the height of stem is adjustable. 1.2 Insert the stem into the head tube of the frame and use the tool to fix it with the screws above the stem 1.3 After fixing, put the rubber plug to seal the screw hole above the stem.
  • Page 9 2.2 Take out the quick release from Wheel and unscrew the bolt from the quickrelease. 2.3 Install the front wheel on the fork. Make sure the fork is attached to theaxle and make sure the disc is placed in the middle of the brake. 2.4 Insert quick-release axle into spring and tighten screw (Quick releasenut to be at the same end as the brake).
  • Page 10 (Please make sure that the quick release is tightened firmly.) 6. Install Battery Each TTGO e-bike comes with two copies of the battery key. Charging the battery on the bike is likely to result in infrequent use of the battery key however, itis required for maintenance and repair, so please keep this in mind when you store your key.
  • Page 11 • Pull the key out. • Your TTGO e-bike is ready for use. 7. Range and Speed Selection To increase the range, we recommend switching to speeds. For starting and low speed, it is better to use a lower gear. At higher speeds, a higher gear should be selected.

  • Page 12: Meter Operation

    Meter Operation 1. Meter Instruction 2. Meter Operation 2.1 Function overview ● Battery Indicator ● Level adjustment and indication ● Speed display (including real-time speed, maximum speed, average speed) ● Mileage display (including single mileage and total mileage) ● Help implement control and instructions ●...
  • Page 13 2.4 Display interface switching After the meter is turned on, the meter displays real-time speed (km/h) and single mileage (km) by default. After short pressing the ON/OFF button, the displayed information will cycle between single mileage (km), total mileage (km), maximum speed (km/h), and average speed (km/h). Assisted-push Mode Keep pressing the "-"...
  • Page 14 2.6 Turn headlight on/off Keep pressing the "+" key to make the controller turn on the headlights and the instrument backlight dims; long press the "+" key again to make the controller turn off the headlights and the instrument backlight restores brightness. 2.7 Assist level selection Press the "+/-"...
  • Page 15 2.9 Personalized parameter settings Note: Each setting item needs to be performed when the electric bike is stationary. 2.9.1The steps for setting personalized parameters are as follows: In the power-on state, when the instrument displays speed 0. (1) Press and hold the "+" & "-" keys simultaneously for more than 2 seconds to enter the personalized parameter setting item selection interface.
  • Page 16 (4) Automatic shutdown time setting 04P is the automatic shutdown time setting option. In order to save vehicle power and obtain higher cruising range, this instrument has an automatic shutdown function without any operation for a long time. The automatic shutdown time range can be set: 00~60min, 00 means no automatic shutdown.
  • Page 17 (12) Boost start intensity setting 12P is the starting strength setting option. The power assist starting strength is the relative strength of the PWM signal output by the controller when the power assist is started. The adjustable range is: 0~5, 0 is the weakest and 5 is the strongest.
  • Page 18 When the main interface speed is 0, press and hold the ON/OFF & "+" keys simultaneously for more than 2 seconds to enter the factory default parameter restoration interface. Switch by short pressing the "+/-" keys. If Y is selected, Then press the ON/OFF key briefly to confirm and the meter will display dEF-0 for a period of time and automatically start to restore the factory default settings.

  • Page 19: Battery And Charging: Further Information

    Battery And Charging: Further Information Battery: Further information ● Keep the battery out of reach of children. ● Charging at 0°C~40°C/ 32°F~104°F, and discharging at -5°C~40°C/ 23°F~104°F. Please do not store the battery in temperatures above 35°C/ 95°F or below -5°C/ 23°F. ●...
  • Page 20 Battery and charging: Further Information Reminder Charge a new battery 5~7 hours before you use it in your product for the first time. If the battery is dropped or damaged due to a bicycle accident, there may be a danger of electrolyte leakage.

  • Page 21: Maintenance

    Maintenance ● The front and rear wheels of the vehicle should be located in the center of the front fork or frame. ● After riding, please store the bike in a place without sunlight and rain. ● Water showering is forbidden, and the surface of the bike body can be wiped with a semi-dry cloth.

  • Page 22: Warranty

    Warranty One-Year Limited Hardware Warranty Your electric bike includes a One Year Limited Hardware Warranty. TTGO provides warranty service for the electric bikes. If there is a hardware defect and a valid claim is received during the warranty period, we will resend new parts within the scope permitted by law.

  • Page 23: Attachment

    Attachment Technical parameters Performance index Project Parameter    Bicycle Size 1850*650*1170mm   Wheel Size 28* Inches   Frame Material Aluminum Alloy   Basic Parameters  Maximum Load 125KG   Bicycle Weight 25KG   Maximum Speed 25km/h ...
  • Page 24 Attachment Project Performance index Parameter Motor Power 250W Motor Parameters Motor Type Brush-less Gear Motor Maximum Torque 45 N.M Input Voltage 100-240V Input Current 1.8A Charger Parameters Output Voltage DC42V Output Current Display LCD Display Disc brake Brake Other Parameters Light Front light Remarks:...
  • Page 26 Elektrische fiets Ge b r u i k s a a n w i j z i n g Model: HZ-28ST...
  • Page 27 Inhoudsopgave Veiligheidsinstructies ....... . . 1 Fietsgebruik ........4 Installatie en afstelling.

  • Page 28: Veiligheidsinstructies

    Veiligheidsinstructie Bedankt dat u voor onze producten hebt gekozen. Om uw veiligheid en gezondheid te garanderen, raden wij u aan deze handleiding grondig te lezen voordat u de fiets monteert en de eerste rit maakt. Veilig en effectief gebruik kan alleen worden gegarandeerd als de apparatuur op de juiste manier wordt gemonteerd, onderhouden en gebruikt.
  • Page 29 Veiligheidsinstructie ● Controleer voor het rijden of de voor- en achterremmen normaal werken, controleer de bevestigingsstatus van het stuur en de voor- en achterwielen en controleer of de reflector beschadigd of vervuild is.; ● Bij gebruik van de motor dient u erop te letten dat u niet te hard slaat en dat de draaiende as gesmeerd blijft.;...

  • Page 30: Algemene Informatie

    Algemene informatie 1. Over TTGO Elektrische Fiets De TTGO elektrische fiets is een toonaangevend icoon van e-bikes. TTGO is al jaren toegewijd aan innovatie, geavanceerde technologie en hoogwaardige materialen, maar biedt ook kosteneffectieve e- bikes om te voldoen aan de verschillende transportbehoeften van rijders en zelfs de wens om sport en het buitenleven te verkennen.

  • Page 31: Fietsgebruik

    Fietsgebruik Voor het rijden ● Voordat u op de openbare weg gaat fietsen, probeert u alle instellingen van de elektrische fiets uit en raakt u gewend aan de verschillende resultaten in een veilige en controleerbare omgeving. ● Controleer het stroomcircuit, het verlichtingscircuit en test het remsysteem voordat u gaat fietsen.
  • Page 32 Fietsgebruik ● Als de fiets nat is geworden, droog hem dan tijdig af en maak hem schoon.. Rem afstelling Zorg ervoor dat de remkabels goed in de remhendels zijn geplaatst voordat u een mechanische schijfrem uitlijnt. Als de schijfrotor verbogen of beschadigd is, vervangt u eerst de rotor .

  • Page 33: Installatie En Afstelling

    Installatie en afstelling Open de verpakking van de fiets, haal de elektrische fiets en alle accessoires eruit en gebruik het gereedschap om het verpakkingstouw door te snijden.. 1. Stuurmonteren 1.1 Gebruik een gereedschap om de steel te bevestigen, de hoogte van de steel is verstelbaar. 1.2 Plaats de stuurpen in de balhoofdbuis van het frame en gebruik het gereedschap om deze vast te zetten met de schroeven boven de stuurpen 1.3 Plaats na het bevestigen de rubberen plug om het schroefgat boven de steel af te dichten.
  • Page 34 2.2 Haal het snelspanwiel vooraan eruit en draai de bout van de snelspan los. 2.3 Monteer het voorwiel op de vork. Zorg ervoor dat de vork aan de as is bevestigd en zorg ervoor dat de schijf in het midden van de remschijf is geplaatst. 2.4 Plaats de snelspanas in de veer en draai de schroef vast (de snelspanmoer moet aan hetzelfde uiteinde zitten als de rem) 2.5 Banden oppompen...
  • Page 35 (Zorg ervoor dat de snelspanner stevig vastzit.) 6. Batterij installeren Elke TTGO e-bike wordt geleverd met twee exemplaren van de batterijsleutel. Het opladen van de batterij op de fiets zal waarschijnlijk resulteren in het onregelmatig gebruiken van de batterijsleutel, maar het is vereist voor onderhoud en reparatie, dus houd dit in gedachten wanneer u uw sleutel opbergt.
  • Page 36 • Haal de sleutel eruit. • Uw TTGO e-bike is klaar voor gebruik. 7. Bereik- en snelheidsselectie Om het bereik te vergroten, raden we aan om over te schakelen naar snelheden. Voor starten en lage snelheid is het beter om een lagere versnelling te gebruiken. Bij hogere snelheden moet een hogere versnelling worden geselecteerd.

  • Page 37: Meterwerking

    Meterwerking 1. Meterinstructie 2. Meterwerking 2.1 Functieoverzicht ● Batterij-indicator ● Niveauregeling en indicatie ● Snelheidsweergave (inclusief realtimesnelheid, maximumsnelheid, gemiddelde snelheid) ● Weergave van de kilometerstand (inclusief enkele kilometers en totale kilometers) ● Help bij het implementeren van controle en instructies ●...
  • Page 38 2.4 Weergave-interface schakelen Nadat de meter is ingeschakeld, geeft de meter standaard realtime snelheid (km/u) en enkele kilometerstand (km) weer. Na kort op de AAN/UIT knop te hebben gedrukt, wisselt de weergegeven informatie tussen enkele kilometerstand (km), totale kilometerstand (km), maximumsnelheid (km/u) en gemiddelde snelheid (km/u).
  • Page 39 2.6 Koplamp aan/uit zetten Blijf op de toets "+" drukken om de koplampen in te schakelen en de achtergrondverlichting van het instrument te dimmen. Houd de toets "+" nogmaals lang ingedrukt om de koplampen uit te schakelen en de achtergrondverlichting van het instrument weer helder te maken.
  • Page 40 2.9 Gepersonaliseerde parameterinstellingen Let op: Elk instellingsitem moet worden uitgevoerd wanneer de elektrische fiets stilstaat 2.9.1De stappen voor het instellen van gepersonaliseerde parameters zijn als volgt: In de ingeschakelde toestand, wanneer het instrument snelheid 0 weergeeft. (1) Houd de toetsen "+" & "-" tegelijkertijd langer dan 2 seconden ingedrukt om de interface voor het selecteren van gepersonaliseerde parameterinstellingen te openen.
  • Page 41 (4) Automatische uitschakeltijdinstelling 04P is de automatische uitschakeltijdinstelling. Om voertuigvermogen te besparen en een groter kruisbereik te verkrijgen, heeft dit instrument een automatische uitschakelfunctie zonder enige bediening gedurende een lange tijd. Het automatische uitschakeltijdbereik kan worden ingesteld: 00~60min, 00 betekent geen automatische uitschakeling. De meter schakelt automatisch uit na 10 minuten volgens de fabrieksinstelling.
  • Page 42 (12) Boost startintensiteitsinstelling 12P is de startsterkte-instellingsoptie. De startsterkte van de power assist is de relatieve sterkte van het PWM-signaal dat door de controller wordt afgegeven wanneer de power assist wordt gestart. Het instelbare bereik is: 0~5, 0 is het zwakst en 5 is het sterkst.
  • Page 43 Wanneer de hoofdinterfacesnelheid 0 is, houdt u de toetsen AAN/UIT en "+" tegelijkertijd langer dan 2 seconden ingedrukt om de interface voor het herstellen van de fabrieksinstellingen te openen. Schakel door kort op de toetsen "+/-" te drukken. Als Y is geselecteerd, drukt u kort op de toets AAN/UIT om te bevestigen.

  • Page 44: Batterij En Opladen: Verdere Informatie

    Batterij en opladen: verdere informatie Batterij: Meer informatie ● Houd de batterij buiten bereik van kinderen. ● Opladen bij 0°C~40°C/ 32°F~104 °F, en ontladen bij -5°C~40°C/ 23 °F~104 °F. Bewaar de batterij niet bij temperaturen boven de 35 °C/ 95°F of onder de -5°C/ 23°F.. ●...
  • Page 45 Batterij en opladen: Meer informatie Herinnering Laad een nieuwe batterij 5 tot 7 uur op voordat u deze voor het eerst in uw product gebruikt.. Als de batterij valt of beschadigd raakt door een fietsongeluk, kan er gevaar zijn voor elektrolytlekkage.

  • Page 46: Onderhoud

    Onderhoud ● De voor- en achterwielen van het voertuig moeten zich in het midden van de voorvork of het frame bevinden. ● Na het fietsen, bewaar de fiets op een plek zonder zonlicht en regen. ● Douchen met water is verboden en het oppervlak van de fiets kan worden afgeveegd met een halfdroge doek.

  • Page 47: Garantie

    Garantie Eén jaar beperkte hardwaregarantie Uw elektrische fiets heeft een beperkte hardwaregarantie van één jaar. TTGO biedt garantieservice voor de elektrische fietsen. Als er een hardwaredefect is en er een geldige claim wordt ontvangen tijdens de garantieperiode, sturen we nieuwe onderdelen binnen de wettelijk toegestane reikwijdte.

  • Page 48: Bijlage

    Bijlage Technische parameters Prestatie-index Project Parameter    Fietsmaat 1850*650*1170mm   Wielmaat 28* inch   Framemateriaal Aluminiumlegering   Basisparameters  Maximale belasting 125KG   Gewicht van de fiets 25KG   Maximale snelheid 25km/h  ...
  • Page 49 Bijlage Project Prestatie-index Parameter Motorvermogen 250W Motorparameters Motortype Borstelloze tandwielmotor Maximaal koppel 45 N.M Ingangsspanning 100-240V Ingangsstroom 1.8A Laderparameters Uitgangsspanning DC42V Uitgangsstroom Weergave LCD-scherm Schijfrem Andere parameters Licht Voorlicht Opmerkingen: ● Nadat de batterij volledig is opgeladen, verandert het indicatielampje van de lader van rood naar groen. ●...
