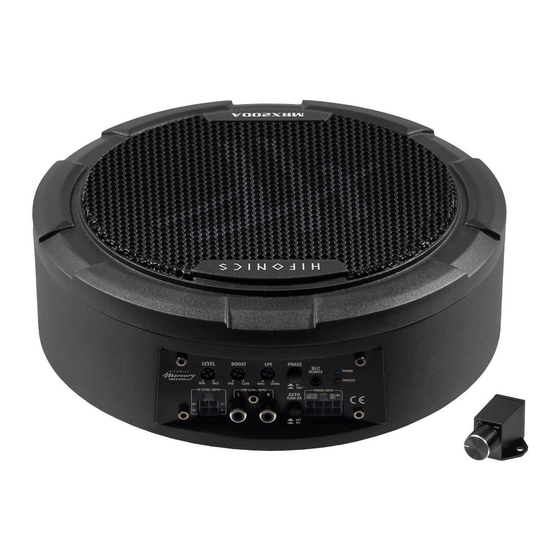

- Page 1 BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D’USO MANUAL DE USO VERS.1.0 ACTIVE SUBWOOFER SYSTEM MRX200A...
-
Page 3: Table Of Contents
INHALTSVERZEICHNIS TABLE OF CONTENT TABLE DES MATIÈRES SOMMARIO INDICE BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D’USO MANUAL DE USO... -
Page 4: Technische Daten
TECHNISCHE DATEN Subwoofer 20 cm (8“) Ausgangsleistung (14.4 V) 1 x 125 W/RMS 1 x 250 W/MAX Frequenzbereich 20 - 175 Hz @ -3dB Eingangsempfindlichkeit Niederpegel 0.9 – 12 V Hochpegel 0.4 - 4.8 V Subsonic-Filter 25 Hz fix Tiefpass-Filter 40 –... -
Page 5: Bestimmungsgemässer Gebrauch
Recyclinganlage gemäß den örtlichen Abfallbestimmungen. Konsultieren Sie gegebenenfalls Ihre örtliche Behörde oder Ihren Händler. Mehr Informationen unter www.audiodesign.de/entsorgung LIEFERUMFANG 1 x MRX200A Subwoofer-System 1 x Basspegel-Fernbedienung inkl. Anschlusskabel 1 x Kabelbaum mit 4-poligem Stecker 1 x Kabelbaum mit 8-poligem Stecker inkl. 30 A Sicherung 2 x Montagehalter inkl. - Page 6 Kabelsteckers [ 1 ] an. Sollte keine Einschaltleitung vorhanden sein, müssen Sie die automatische Einschalt- funktion [ 10 ] in Verbindung mit den Hochpegel-Eingängen [ 8 ] verwenden. 15 16 LEVEL BOOST PHASE POWER REMOTE MRX200A PROTECT 0° 12dB 40Hz 200Hz 180° HI LEVEL INPUT...
- Page 7 NIEDERPEGEL-EINGÄNGE Falls Ihr Autoradio über Cinch-Vorverstärker-Ausgänge verfügt, verbinden Sie diese jeweils mit den Cinch- Buchsen an LOW LEVEL INPUT [ 7 ] HOCHPEGEL-EINGÄNGE Falls Ihr Autoradio über keine Cinch-Vorverstärker-Ausgänge verfügt, müssen Sie die Hochpegel-Eingänge an HI LEVEL INPUT [ 8 ] verwenden. Verlängern Sie dazu die entsprechenden Lautsprecherkabel des Autoradios mit hochwertigen Lautsprecherkabeln bis zum Einbauort.
-
Page 8: Fehlerbehebung
FEHLERBEHEBUNG KEINE FUNKTION / POWER LED LEUCHTET NICHT Überprüfen Sie zuerst die Sicherung des verlegten Stromkabels an der Fahrzeugbatterie Die Sicherung ist defekt? Ersetzen Sie die defekte Sicherung mit einer gleichwertigen, keinesfalls mit einem höheren Wert. • Die Sicherung fällt erneut aus. In diesem Fall scheint ein Kurzschluss zwischen Sicherung und Gerät vorzuliegen. - Page 9 FEHLERBEHEBUNG KEIN TON / POWER LED LEUCHTET Überprüfen Sie folgende Schritte: Niederpegelmodus: Sind die RCA/Cinchkabel am Autoradio und am Gerät korrekt angeschlossen? • Die RCA/Cinchkabel sind korrekt angeschlossen. Es könnte ein RCA/Cinchkabel defekt sein. Überprüfen Sie die Funktion der RCA/Cinchkabel an einem anderen Audiogerät. Ersetzen Sie gegebenenfalls das defekte RCA/Cinchkabel.
-
Page 10: Specifications
SPECIFICATIONS Subwoofer 20 cm (8“) Output Power RMS (14.4 V) 1 x 125 W/RMS 1 x 250 W/MAX Frequency response 20 - 175 Hz @ -3dB Input sensitivity Low level 0.9 – 12 V High level 0.4 - 4.8 V Sub sonic filter 25 Hz fixed Low pass filter... -
Page 11: Intended Use
More information at www.audiodesign.de/english/disposal SCOPE OF DELIVERY 1 x MRX200A subwoofer system 1 x Bass level remote controller including connection cable 1 x Cable harness with 4-pin plug 1 x Cable harness with 8-pin connector including 30 A fuse 2 x Mounting bracket including screws 1 x Owner‘s manual... - Page 12 If there is no turn-on cable available, you must use the automatic turn-on function [ 10 ] in conjunction with the high level inputs [ 8 ]. 15 16 LEVEL BOOST PHASE POWER REMOTE MRX200A PROTECT 0° 12dB 40Hz 200Hz 180° HI LEVEL INPUT...
- Page 13 LOW LEVEL INPUT If your car radio has RCA preamplifier outputs, connect each of these to the RCA sockets on LOW LEVEL INPUT [ 7 ] HIGH LEVEL INPUT If your car radio does not have RCA preamplifier outputs, you must use the high level inputs on HI LEVEL INPUT [ 8 ].
-
Page 14: Troubleshooting
TROUBLESHOOTING NO FUNCTION / POWER LED IS OFF First check the fuse of the installed power cable on the vehicle battery The fuse is defective? Replace the defective fuse with one of equal value, but never with a higher value. •... - Page 15 TROUBLESHOOTING NO SOUND / POWER LED IS ON Check the following steps: Low level mode: Are the RCA cables on the car radio and the device connected correctly? The RCA cables are connected correctly. An RCA cable could be defective. Check the function of the RCA cables on another audio device. If necessary, replace the defective RCA cable.
-
Page 16: Caractéristiques
CARACTÉRISTIQUES Subwoofer 20 cm (8“) Puissance de sortie RMS (14.4 V) 1 x 125 W/RMS 1 x 250 W/MAX Réponse de fréquence 20 - 175 Hz @ -3dB Sensibilité d’entrée Bas niveau0.9 – 12 V Haut niveau 0.4 - 4.8 V Filtre sub sonic 25 Hz fixe Filtre passe-bas... -
Page 17: Mode D'emploi
Plus d’informations à www.audiodesign.de/english/disposal ÉTENDUE DE LA LIVRAISON 1 x Système de subwoofer MRX200A 1 x Télécommande de niveau de basse avec câble de connexion 1 x Faisceau de câbles avec fiche à 4 broches 1 x Faisceau de câbles avec connecteur à... - Page 18 [ 1 ]. Si aucun câble de mise sous tension n’est disponible, vous devez utiliser la fonction de mise sous tension automatique [ 10 ] en conjonction avec les entrées de haut niveau [ 8 ]. 15 16 LEVEL BOOST PHASE POWER REMOTE MRX200A PROTECT 0° 12dB 40Hz 200Hz 180° HI LEVEL INPUT...
- Page 19 ENTRÉES BAS NIVEAU Si votre autoradio dispose de sorties préamplificateur RCA, connectez chacune d’entre elles aux prises RCA sur LOW LEVEL INPUT [ 7 ]. ENTRÉES HAUT NIVEAU Si votre autoradio ne dispose pas de sorties de préamplificateur RCA, vous devez utiliser les entrées de haut niveau sur HI LEVEL INPUT [ 8 ].
-
Page 20: Dépannage
DÉPANNAGE AUCUNE FONCTION / LED POWER ÉTEINTE Vérifiez d’abord le fusible du câble d’alimentation installé sur la batterie du véhicule. Le fusible est défectueux? Remplacez le fusible défectueux par un fusible de valeur égale, mais jamais de valeur supérieure. • Le fusible tombe à... - Page 21 DÉPANNAGE PAS DE SON / LED POWER ALLUMÉE Vérifiez les étapes suivantes: Mode bas niveau: Les câbles RCA de l’autoradio et de l’appareil sont-ils correctement connectés? Les câbles RCA sont correctement connectés. Un câble RCA pourrait être défectueux. Vérifiez le fonctionnement des câbles RCA sur un autre appareil audio. Si nécessaire, remplacez le câble RCA défectueux.
-
Page 22: Dati Tecnici
DATI TECNICI Subwoofer 20 cm (8“) Potenza di uscita (14.4 V) 1 x 125 W/RMS 1 x 250 W/MAX Risposta in frequenza 20 - 175 Hz @ -3dB Sensibilità di ingresso Basso livello 0.9 – 12 V Alto livello 0.4 - 4.8 V Filtro sub sonic 25 Hz fissi Filtro passa basso... -
Page 23: Uso Previsto
Maggiori informazioni su www.audiodesign.de/english/disposal AMBITO DI CONSEGNA 1 x Sistema subwoofer MRX200A 1 x Telecomando per il livello dei bassi con cavo di collegamento 1 x Cablaggio con spina a 4 pin 1 x Cablaggio con connettore a 8 pin incluso fusibile da 30 A 2 x Staffe di montaggio incluse viti 1 x Manuale d’uso... - Page 24 Se non è disponibile un cavo di accensione, è necessario utilizzare la funzione di accensione automatica [10 ] insieme agli ingressi di alto livello [ 8 ]. 15 16 LEVEL BOOST PHASE POWER REMOTE MRX200A PROTECT 0° 12dB 40Hz 200Hz 180° HI LEVEL INPUT...
- Page 25 INGRESSI DI LIVELLO BASSO Se la autoradio è dotata di uscite preamplificatore RCA, collega ciascuna di queste alle prese RCA su LOW LEVEL INPUT [ 7 ] INGRESSI DI ALTO LIVELLO Se la tua autoradio non dispone di uscite preamplificate RCA, devi utilizzare gli ingressi ad alto livello su HI LEVEL INPUT [ 8 ].
-
Page 26: Risoluzione Dei Problemi
RISOLUZIONE DEI PROBLEMI NESSUNA FUNZIONE / LED POWER È SPENTO Controllare innanzitutto il fusibile del cavo di alimentazione installato sulla batteria del veicolo Il fusibile è difettoso? Sostituire il fusibile difettoso con uno di pari valore, ma mai con un valore superiore. •... - Page 27 RISOLUZIONE DEI PROBLEMI NESSUN SUONO / LED POWER È ACCESO Controlla i seguenti passaggi: Modalità livello basso: i cavi RCA dell’autoradio e del dispositivo sono collegati correttamente? I cavi RCA sono collegati correttamente. Un cavo RCA potrebbe essere difettoso. Controlla il funzionamento dei cavi RCA su un altro dispositivo audio. Se necessario, sostituire il cavo RCA difettoso.
-
Page 28: Datos Técnicos
DATOS TÉCNICOS Subwoofer 20 cm (8“) Potencia de salida RMS (14.4 V) 1 x 125 W/RMS 1 x 250 W/MAX Respuesta de frecuencia 20 - 175 Hz @ -3dB Sensibilidad de entrada Bajo nivel 0.9 – 12 V Alto nivel 0.4 - 4.8 V Filtro de sub sonic 25 Hz fijo Filtro de paso bajo... -
Page 29: Manual De Uso
Si es necesario, consulte a su autoridad local o distribuidor. Mas información en www.audiodesign.de/english/disposal ALCANCE DE ENTREGA 1 x Sistema de subwoofer MRX200A 1 x Control remoto de nivel de bajos que incluye cable de conexión 1 x Mazo de cables con enchufe de 4 pines... - Page 30 8 pines incluido [ 1 ]. Si no hay un cable de encendido disponible, deberá utilizar la función de encendido automático [ 10 ] en conjunto con las entradas de alto nivel [ 8 ]. 15 16 LEVEL BOOST PHASE POWER REMOTE MRX200A PROTECT 0° 12dB 40Hz 200Hz 180° HI LEVEL INPUT...
-
Page 31: Encendido Automático
ENTRADAS DE BAJO NIVEL Si la radio del coche tiene salidas de preamplificador RCA, conecte cada una de ellas a las tomas RCA en LOW LEVEL INPUT [ 7 ] ENTRADAS DE ALTO NIVEL Si la radio del coche no tiene salidas de preamplificador RCA, debe usar las entradas de alto nivel en HI LE- VEL INPUT [ 8 ]. -
Page 32: Solución De Problemas
SOLUCIÓN DE PROBLEMAS SIN FUNCIÓN / LED POWER ESTÁ APAGADO Primero verifique el fusible del cable de alimentación instalado en la batería del vehículo. ¿El fusible está defectuoso? Sustituya el fusible defectuoso por uno de igual valor, pero nunca por uno de valor superior. •... - Page 33 SOLUCIÓN DE PROBLEMAS NO HAY SONIDO / LED POWER ESTÁ ENCENDIDO Verifique los siguientes pasos: Modo de nivel bajo: ¿Están conectados correctamente los cables RCA de la radio del coche y del dispositivo? Los cables RCA están conectados correctamente. Un cable RCA podría estar defectuoso. Verifique el funcionamiento de los cables RCA en otro dispositivo de audio. Si es nece- sario, reemplace el cable RCA defectuoso.
- Page 36 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.audiodesign.de - www.hifonics.de © Audio Design GmbH, All Rights Reserved...
