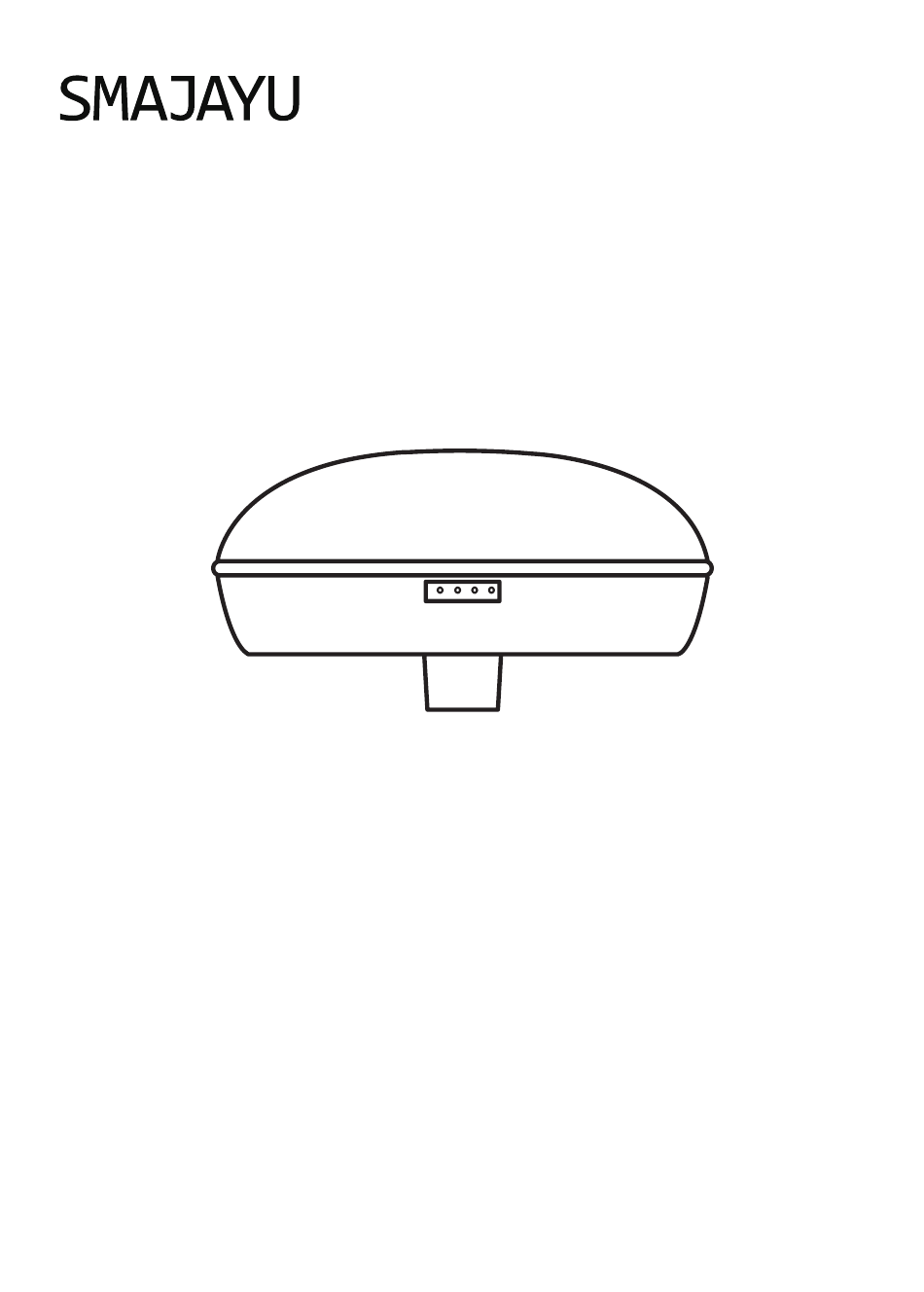

- Page 1 SMA20 RTK GNSS Receiver User Manual...
-
Page 3: Table Of Contents
SMA20 RTK GNSS Receiver User Manual Contents SMA20 RTK GNSS Receiver User Manual ......... 1 ..................Disclaimer ................Technical Support ................Safety Instructions ..............1 About This Document ..............2 Operation Instructions ................3 Specifications MANUAL Del Receptor SMA20 RTK GNSS ........14 ............ -
Page 4: Sma20 Rtk Gnss Receiver User Manual
Safety Instructions Before using this product, make sure that you have read and understood the safety instructions and all the operation instructions and notes in the SMA20 RTK GNSS Receiver User Manual. Follow the safety instructions and all applicable local regulations. - Page 5 4. Use the regulated power supplies accepted by SMAJAYU, and strictly follow the rated voltages, to prevent damaging the radio, the field controller, and the receiver.
-
Page 6: About This Document
1 About This Document 1.1 Introduction The SMA20 RTK GNSS Receiver developed by SMAJAYU has a built-in high- precision IMU (Inertial Measurement Unit) module. The SMA20 RTK GNSS Receiver has an additional IMU system consisting of a gyroscope and an accelerometer, and is mainly applied in tilt measurement. - Page 7 SMA20 RTK GNSS Receiver User Manual Name Description Green: battery level of 60%-100%; Power Blue: battery level of 30%-60%; (red, Red: low battery (<30%); blue, and Charging: flashes red during charging, and turns green) solid green after charging is complete.
- Page 8 SMA20 RTK GNSS Receiver User Manual CAUTION Burn Hazard Coverings on the receiver or the external radio may affect heat dissipation. Reduce or remove such coverings. Maintain good ventilation. WARNING Sharp Tips Sharp tips of the pole may cause personal injury.
- Page 9 SMA20 RTK GNSS Receiver User Manual NAME Description SIM card slot Insert the SIM card into this slot. Screen Show the software information. Physical keypad For information input. Type-C interface For charging and data transmission. Speaker For voice output. Rear camera Take pictures and record videos.
- Page 10 SMA20 RTK GNSS Receiver User Manual Force Restart Press and hold the power button for 8 seconds. Charge It is recommended to charge the device before the first use. Note: Ensure that the charger is properly plugged into the socket and easy to unplug.
-
Page 11: Operation Instructions
SMA20 RTK GNSS Receiver User Manual 2 Operation Instructions This manual describes the main workflow for the first time use of the product. 2.1 Setup 2.1.1 Setting up the External Radio Set up the tripod over a known point or an unknown point, and install the base station receiver on the extension pole of the tripod, or on the base of the tripod. - Page 12 SMA20 RTK GNSS Receiver User Manual External Radio 80 0 60 0 5PIN LEMO FGG.1B.305 7PIN LEMO GNSS Receiver 2.1.2 Setting up the Inner Radio Mount the receiver on the tripod and fix the tripod on the ground. Note: The inner radio covers a range of 5–10 km and has strict requirements for the operation environment.
- Page 13 SMA20 RTK GNSS Receiver User Manual 2.1.3 Setting up the Rover Fix the field controller bracket on the telescopic pole, install the field controller on the bracket, and mount the receiver on the pole. Note: Connection to the radio antenna is required in the radio mode, but not in the network mode.
-
Page 14: Specifications
SMA20 RTK GNSS Receiver User Manual Switch from Wi-Fi to Bluetooth Turn on the receiver. Press and hold the power button for 10s until the four indicators of the receiver are solid green, blue, green, and blue, and then release the power button to turn off the receiver. - Page 15 SMA20 RTK GNSS Receiver User Manual Single-point positioning Horizontal: 1.5 m Vertical: 3 m (RMS) Horizontal: 2.5mm+0.5 ppm, RMS Static accuracy Vertical: 5mm+0.5 ppm, RMS Horizontal: ±(8mm+1ppm), RMS RTK accuracy Vertical: ±(15mm+1ppm), RMS Timing accuracy 20 ns Raw observation data: 1, 2, 5, 10, 20 Hz...
- Page 16 SMA20 RTK GNSS Receiver User Manual -30 ℃ to + 60 ℃ Operating temperature -40 ℃ to + 70 ℃ Ambient Storage temperature Environment Humidity 100%, condensing Field Controller Android 11 Octa-core 2.2 GHz System SIM card 2 Nano SIM card slots...
-
Page 17: Manual Del Receptor Sma20 Rtk Gnss
Antes de usar este producto, asegúrese de haber leído y entendido las instrucciones de seguridad y todas las instrucciones de funcionamiento y notas del Manual del usuario del receptor SMA20 RTK GNSS. Siga las instrucciones de seguridad y todas las regulaciones locales aplicables. - Page 18 No tire del enchufe con fuerza ni gire el enchufe, ya que puede romper los pasadores. 4. Utilice las fuentes de alimentación reguladas aceptadas por SMAJAYU, y siga estrictamente los voltajes nominales, para evitar dañar la radio, el controlador de campo y el receptor.
-
Page 19: Acerca De Este Documento
1.1 Introducción El receptor SMA20 RTK GNSS desarrollado por SMAJAYU tiene un módulo IMU (Inertial Measurement Unit) de alta precisión. El receptor SMA20 RTK GNSS tiene un sistema IMU adicional que consiste en un giroscopio y un acelerómetro, y se aplica principalmente en la medición de inclinación. - Page 20 MANUAL Del Receptor SMA20 RTK GNSS Nombre Descripción Verde: nivel de batería del 60% al 100%; Azul: nivel de batería del 30% al 60%; Poder Rojo: batería baja (<30%); (Rojo, azul Carga: parpadea en rojo durante la carga y se y verde) vuelve verde sólido después de que se completa...
- Page 21 MANUAL Del Receptor SMA20 RTK GNSS Nota • Utilice el cargador proporcionado. • No enchufe ni desenchufe el cargador repetidamente durante la carga. • Cargue el receptor a una temperatura ambiente entre 0 ° C y 35 ° C. • Cargue el receptor en un lugar bien ventilado, lejos de la luz solar directa.
- Page 22 MANUAL Del Receptor SMA20 RTK GNSS 1.3 Controlador de campo 1.3.1 Descripción del producto Nombre Descripción Ranura de la tarjeta SIM Inserte la tarjeta SIM en esta ranura. Pantalla Mostrar la información del software. Teclado físico Para la entrada de información.
- Page 23 MANUAL Del Receptor SMA20 RTK GNSS NOTE: Alinee la tarjeta SIM y la tarjeta SD con las ranuras antes de insertarlas. El dispositivo admite doble tarjeta de un solo paso. Reiniciar Mantenga presionado el botón de encendido durante 2 segundos y toque Reiniciar.
-
Page 24: Instrucciones De Operación
MANUAL Del Receptor SMA20 RTK GNSS Información de seguridad La temperatura de funcionamiento del dispositivo es de -20 ° C a 55 ° C y la temperatura de almacenamiento es de -30 ° C a 60 ° C. El no cumplir con los requisitos de temperatura reducirá... - Page 25 MANUAL Del Receptor SMA20 RTK GNSS La radio externa de la estación base está configurada como abajo. Nombre Propósito Antena de radio Antena de radio externa. Trípode Monte la antena de radio en él. Receptor Recibir señales de satélite. Radio Radio externa.
- Page 26 MANUAL Del Receptor SMA20 RTK GNSS 2.1.2 Configuración de la radio interior Monte el receptor en el trípode y fije el trípode en el suelo. Nota: La radio interior cubre un rango de 5 a 10 km y tiene requisitos estrictos para el entorno de operación.
- Page 27 MANUAL Del Receptor SMA20 RTK GNSS 2.2 Interruptor de modo Bluetooth y Wi-Fi El receptor tiene la fucnion de comunicación Bluetooth y Wi-Fi. El modo predeterminado es Bluetooth. Cambiar entre Bluetooth y Wi-Fi se puede hacer manualmente. Cambia de Bluetooth a Wi-Fi Enciende el receptor.
-
Page 28: Especificaciones
MANUAL Del Receptor SMA20 RTK GNSS 3 Especificaciones SMA20 RTK Rover GPS: L1, L1C / A, L2C, L2P, L5 BDS-2: B1I, B2I, B3I BDS-3: B1I, B3I, B1C, B2a, B2b GLONASS: G1, G2, G3 * Galileo: E1, E5a, E5b, E6C *, AltBOC * Señal GNSS... - Page 29 MANUAL Del Receptor SMA20 RTK GNSS Datos de observación en bruto: 1, 2, 5, 10, 20 Hz Tasa de actualización Datos de posicionamiento en tiempo real: 1, 2, 5, 10, 20 Hz Precisión de la medición 30 ° / 2,5 cm (horizontal), máx.
- Page 30 MANUAL Del Receptor SMA20 RTK GNSS Controlador de campo Android 11 Octa-core Procesador 2.2 GHz Sistema Tarjeta SIM Doble tarjeta de un solo pase 4 GB 64 GB(Hasta 256GB) Bluetooth BT5,0 BLE IEEE 802,11 a / b / g / n 2,4G / 5G de...
