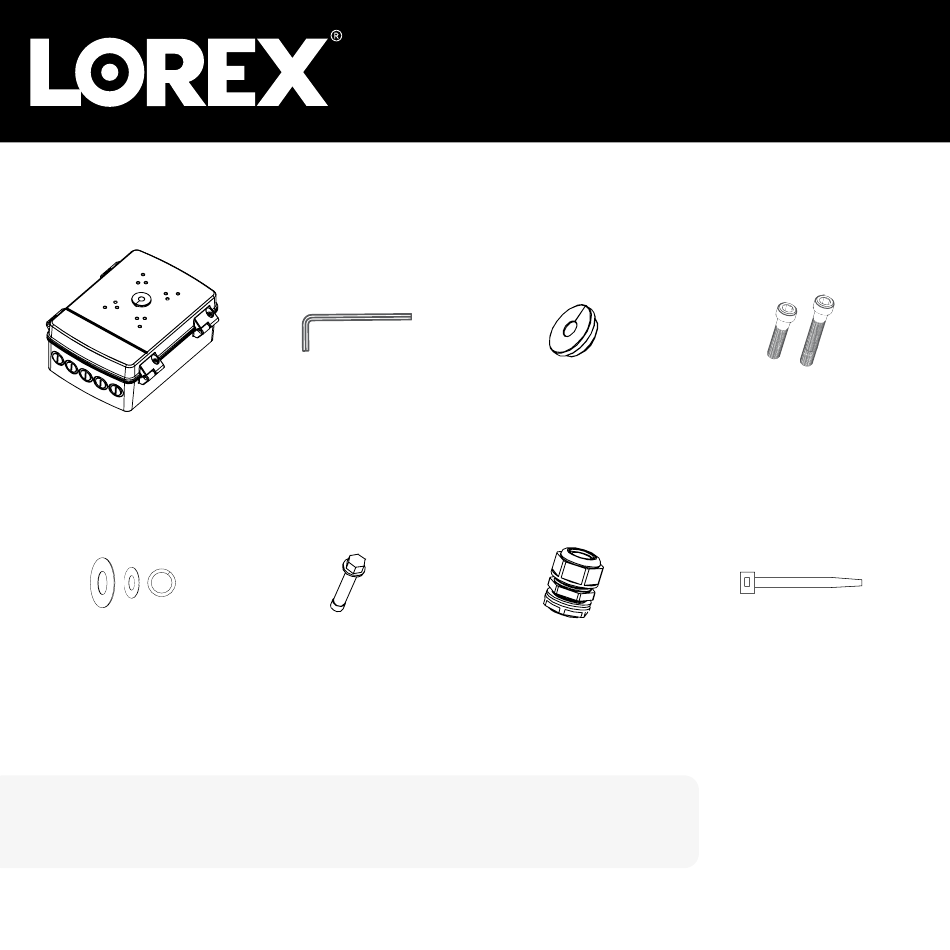

What's Included • Ce qui est inclu • Qué está incluido
Junction Box
Boîte de Jonction
Caja de Conexión
Washers (16×)
Rondelle
Rondana
Tools Needed / Outils nécessaires / Herramientas necesarias:
Drill / Perceuse / Taladro
5 mm Allen Key
Clé Allen de 5 mm
Llave Allen de 5 mm
Expansion Bolts (4×)
Boulons à expansion
Pernos de expansión
Silicone Plug
Bouchon de silicone
Tapón de silicona
Cable Glands (3×)
Presse-étoupes
Pasamuros para
cables
EN / FR / ES
AJLZ Series
Machine Screws (8×)
Vis à métaux
Tornillo de máquina
Cable Ties (5×)
Attaches de câbles
Sujetacables
1
Advertisement
Related Manuals for Lorex AJLZ Series
Summary of Contents for Lorex AJLZ Series
- Page 1 EN / FR / ES AJLZ Series What's Included • Ce qui est inclu • Qué está incluido Junction Box 5 mm Allen Key Silicone Plug Machine Screws (8×) Boîte de Jonction Clé Allen de 5 mm Bouchon de silicone Vis à...
- Page 2 Installation • Installation • Instalación Install in an area that can support the total weight of the camera and junction box. Installer la caméra dans un endroit qui peut supporter le poids de la caméra et des accessoires. Instálelo en un área que pueda soportar el peso total de la cámara y los accesorios.
- Page 3 Optional Customization Personnalisation en option Personalización opcional Install a converter, air circuit breaker, standard socket, surge protectors, and a power adapter. Note: The products mentioned and shown above are not included. Possibilité d’installer un convertisseur, un disjoncteur pneumatique, une prise standard, des parasurtenseurs et un adaptateur de courant.
- Page 4 Optional Customization Personnalisation en option Personalización opcional Use a screwdriver to remove any unused trays inside the junction box. Utilisez un tournevis pour retirer les plateaux inutilisés à l’intérieur de la boîte de jonction. Use un destornillador para retirar las bandejas no usadas dentro de la caja de conexión.
- Page 5 Drill holes in the wall and install the back bracket with expansion bolts. Percez des trous dans le mur et installez le support arrière avec des boulons d’expansion. Perfore los orificios en la pared e instale el soporte trasero con los pernos de expansión.
- Page 6 Lower the junction box onto the back bracket. Abaissez la boîte de jonction sur le support arrière. Baje la caja de conexión hacia el soporte trasero.
- Page 7 Tighten the screws using the Allen key. Serrez les vis à l’aide de la clé Allen. Utilice la llave Allen para ajustar los tornillos.
- Page 8 Remove the silicone plug and open Insert the cable into the plug and it along the slit. reinstall the plug into the junction box. Retirez le bouchon de silicone et ouvrez-le le long de la fente. Insérez le câble dans le bouchon et réinstallez celui-ci dans la boîte de Retire el tapón de silicona y ábralo jonction.
- Page 9 Use the appropriate screws and washers to attach the PTZ camera to the front of the junction box. Utilisez les vis et rondelles appropriées pour fixer la caméra PTZ à l’avant de la boîte de jonction. Use los tornillos y las arandelas apropiados para sujetar la cámara PTZ a la parte delantera de la caja de conexión.
- Page 10 Weatherproof the Wiring Protégez le câblage contre les intempéries Proteger el cableado de la intemperie Connect the necessary cables, pass them and the camera cables through the bottom holes, and secure them with cable glands. Branchez les câbles nécessaires, faites-les passer, ainsi que les câbles de la caméra, par les trous inférieurs et fixez-les avec des presse-étoupes.
- Page 11 Close the junction box and tighten the screws. Fermez la boîte de jonction et serrez les vis. Cierre la caja de conexión y ajuste los tornillos.
- Page 12 Para ver la tabla de compatibilidad de productos, visite: lorex.com/compatibility Copyright © 2024 Lorex Technology Inc. As our products are subject to continuous improvement, Lorex reserves the right to modify product design, specifications and prices, without notice and without incurring any obligation. E&OE. All rights reserved.
