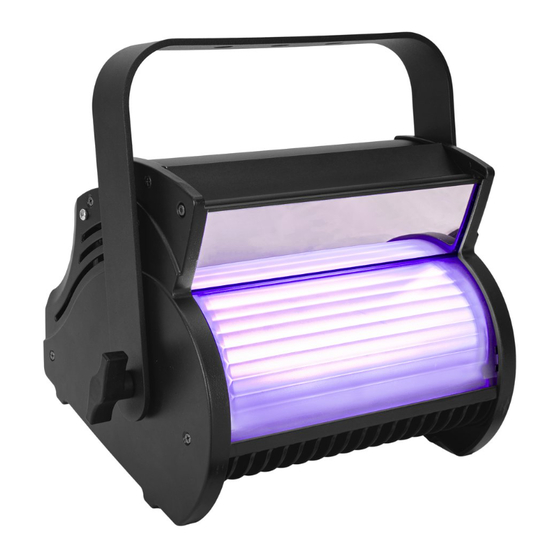

- Page 1 FLOOD 210 asym RGBLI Spot Bedienungsanleitung User Manual LED Flood 210 asym RGBLI Asymmetrischer Fluter für gleichmäßige Flächenbeleuchtung mit RGB, Lime & Indigo-Blau Asymmetrical floodlight for uniform surface lighting with RGB, lime and indigo blue RGBLI No. 40001020 www.eurolite.de...
- Page 2 2/28 00153714.DOCX, Version 1.0...
-
Page 3: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 40001020 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual on the Internet under: www.eurolite.de 3/28 00153714.DOCX, Version 1.0... -
Page 4: Einführung
BEDIENUNGSANLEITUNG LED Flood 210 asym RGBLI GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. -
Page 5: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen. - Page 6 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 60 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Page 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG 1) Montagebügel 2) Spiegel 3) Milchige Frontscheibe / LEDs 4) Feststellschraube 5) Lüftungsschlitze 6) DMX-Kontroll-LED 7) Montageloch für Klammer 8) Lüftungsschlitze 9) DMX-Eingang 10) DMX-Ausgang 11) OLED Display mit Bedientasten 12) Netzeingang 13) Sicherungsöse 14) Netzausgang 7/28 00153714.docx, Version 1.0... -
Page 8: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Page 9: Anschlüsse
ANSCHLÜSSE DMX512-Ansteuerung Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 8 Startadresse 15 DMX Controller Program Chase32 Step100 Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. -
Page 10: Netzanschluss
Netzanschluss Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. - Page 11 Menüeinstellungen Funktion Anzeige Fixture 001-511 Startadresse einstellen Address Mode 1: 5 CH Mode 2: 7 CH DMX Channel DMX-Kanal-Modi Mode 3: 1 CH Mode 4: 3 CH Lamp Temperature: xxx C° Innentemperatur anzeigen Information Version: xx.xx Softwareversion anzeigen Display Turned: OFF/ON Display-Invertierung Display Adjust Select Language EN/中文...
-
Page 12: Dmx-Betrieb
Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Drücken Sie dazu die Taste MENU so oft, bis das Display Master Function anzeigt und bestätigen Sie mit der Taste ENTER. - Page 13 Funktionen im DMX-Betrieb Kanal Wert Funktion 000 – 255 Mit zunehmender Helligkeit 0-100% Dimmer 000 – 255 Mit zunehmender Intensität 0-100% 000 – 255 Mit zunehmender Intensität 0-100% Grün 000 – 255 Mit zunehmender Intensität 0-100% Blau Modus 1 000 – 000 Keine Funktion 001 –...
-
Page 14: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Page 15: Technische Daten
Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 13.05.2024 315 mm Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 4x1000mm bis 15kg silber Best.-Nr. 58010320 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H EUROLITE Kombikabel DMX P-Con/3 Pin XLR 3m Best.-Nr. -
Page 16: Introduction
USER MANUAL LED Flood 210 asym RGBLI DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture. -
Page 17: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is a spotlight for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g. - Page 18 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 60°C during use. Avoid contact by persons and materials. •...
-
Page 19: Description Of The Device
DESCRIPTION OF THE DEVICE 1) Mounting bracket 2) Mirror 3) Milky front screen / LEDs 4) Fixation screw 5) Ventilation slots 6) DMX control LED 7) Mounting hole for coupler 8) Ventilation slots 9) DMX input 10) DMX output 11) OLED display with operating buttons 12) Power input 13) Safety eyelet... -
Page 20: Installation
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor or fastened to a truss or similar rigging structure. -
Page 21: Connections
CONNECTIONS DMX512 control Device 1 Device 2 Device 3 Starting Address 1 Starting Address 8 Starting Address 15 DMX Controller Program Chase32 Step100 A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection. -
Page 22: Power Supply
Power Supply The device uses an auto-range power supply that accepts input voltages between 100 and 240 volts. Connect the device via the mains cable to a grounded mains socket. Thus the unit is switched on. To switch off the unit, disconnect the power plug. Do not connect the unit to the mains voltage via a dimmer. - Page 23 Menu settings Function Display Fixture 001-512 Start address setup Address Mode 1: 5 CH Mode 2: 7 CH DMX Channel DMX channel modes Mode 3: 1 CH Mode 4: 3 CH Lamp Temperature xxx C° View inner temperature Information Version: xx.xx View software version Display Turned: OFF/ON Display inversion off/on...
-
Page 24: Dmx Operation
Interconnecting several devices (master/slave operation) Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with the master unit without the need for a DMX controller. The devices must be set to the corresponding operating modes. - Page 25 Functions in DMX mode Channel Value Function 000 – 255 With increasing brightness 0-100% Dimmer 000 – 255 With increasing intensity 0-100% 000 – 255 With increasing intensity 0-100% Green 000 – 255 With increasing intensity 0-100% Mode 1 Blue No function 000 –...
-
Page 26: Cleaning And Maintenance
CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth. -
Page 27: Technical Specifications
All information is subject to change without prior notice. © 13.05.2024 315 mm Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond A 4x1000mm up to 15kg silver No. 58010320 EUROLITE DMX cable XLR 3pin 3m black No. 3022785H EUROLITE Combi Cable DMX P-Con/3 pin XLR 3m No. - Page 28 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00153714.docx Version 1.0 Publ. 13/05/2024 28/28 00153714.docx, Version 1.0...
