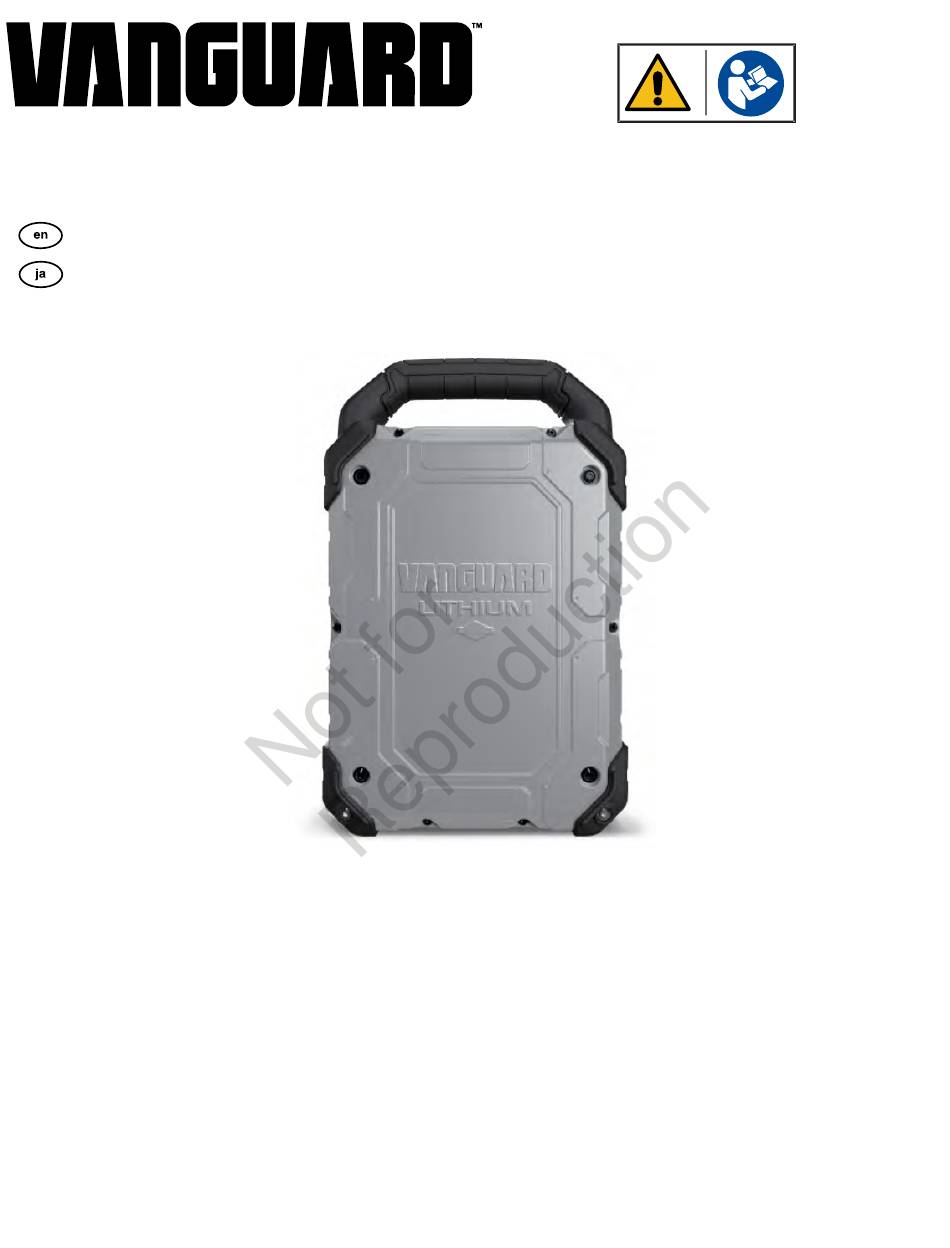

- Page 1 48 Volt Lithium-Ion Commercial Battery - Fi1.5 and Si1.5 Battery Pack Operator's Manual 操作マニュアル © 2024 Briggs & Stratton. All rights reserved. 80125818 Revision B...
-
Page 2: General Information
General Information NOTICE indicates information considered important but not hazard-related. For parts, service, or technical assistance, make sure that you have the Serial Number Hazard Symbols and Meanings and Model Number of the unit. This information is on the data label. It is recommended you record the numbers in the spaces below. ... -
Page 3: Battery Installation
Battery Setup and Use Battery Removal For Fi1.5 Commercial Battery Packs, see your equipment operator manual for removal instructions. For Si1.5 Commercial Battery Packs, proceed as follows: WARNING Pivot the battery retaining and release tab toward the battery. Battery Tool Use and Care While holding the tab in the release position, pull the battery away from the dock •... -
Page 4: Maintenance And Service
State of Charge After battery installation, check the state of charge of the battery application. Use the battery charging system to fully charge the battery before operation. Battery State of Charge Indication The User Display Panel indicates the battery's state of charge. To access start of charge information on the panel, you must press the user button. Use the table that follows to determine the battery state of charge. -
Page 5: Specifications
User Display Panel Fault Indication Fault Indication MODE ACTION LED 1 LED 2 LED 3 LED 4 Fault - Pending User Input Turn equipment OFF, wait FLASH (2.5 per second) - 5 seconds, turn equipment Fault - Over/Under Turn equipment OFF, FLASH (2.5 per second) - FLASH (2.5 per second) - Temperature Limit... - Page 6 ® 1, 2, 3 Vanguard 10kWh Battery Packs 96 Months, or 6 Adjusted Discharge Megawatt-hours (whichever comes first) These are our standard warranty terms, but occasionally there may be additional warranty coverage that was not determined at time of publication. For a listing of current warranty terms for your battery, go to vanguardpower.com or contact your Authorized Battery Service Dealer.
- Page 7 概説 通知は、危険に関するものではないものの、重要な情報を意味します。 部品、サービス、技術的なサポートについては、該当機器のシリアル番号および型番を 危険示す記号およびその説明 確認してください。この情報はデータラベルに記載されています。下の空欄に番号を記 録することをお勧めします。 ご質問については、正規バッテリー修理店にご連絡いた 人身傷害の起因とな 使用または修理に先 だくか、vanguardpower.comにアクセスしてください。 る危険についての安 立ち、必ずこの取扱 全情報。 説明書を読んで理解 シリアル番号： してください。 型番： 火災の危険 爆発の危険性 バッテリーデータラベル データラベルはバッテリーパックの背面のドックガイドレールの間に貼付されていま 感電の危険 裸火禁止 す。ラベルには以下の情報が記載されています。 • シリアル番号（A、図1） • 型番（B） • QRコード（www.vanguardpower.com）（C） • ™ Vanguard バッテリーサポートの電話番号（D） 浴槽、シャワーまた 腐食性物質 は満水のタンクでこ の装置を使用しない でください。 温度制限 ユーザーによる修理...
- Page 8 バッテリーのセットアップと使用 使用前に、バッテリーがドック内にしっかり固定されていることを確認します。 バッテリーの取り外し Fi1.5業務用バッテリーパックの取り外し手順については、機器の取扱説明書を参照し 警告 てください。Si1.5業務用バッテリーパックについては、以下に従ってください。 バッテリー工具の使用と手入れ バッテリーの固定・解除タブをバッテリーの方に回します。 • メーカー指定の充電器のみを使用して充電してください。異なるタイプのバッ テリーパック用の充電器を使用すると、火災の危険が生じる可能性がありま タブを解除位置に保ったまま、バッテリーをドックの接続部から離します。 す。 バッテリーをドックレールに沿ってスライドさせ、バッテリーパックをドックから • 電動工具には、専用のバッテリーパックのみを使用してください。他のバッテ 完全に外します。 リーパックを使用すると、怪我や火災の危険が生じる可能性があります。 バッテリーまたはドックの損傷を避けるため、清潔で乾燥した安全な場所にバッテ • バッテリーパックは、使用していないときには、ペーパークリップ、コイン、 リーパックを設置してください。 鍵、釘、ネジ、その他の小さな金属類など、端子と端子を接続する可能性のあ る他の小さな金属類から離れたところに保管してください。バッテリーの端子 バッテリーの保管場所 を短絡させると、火傷や火災の原因となることがあります。 • 過酷な条件下では、バッテリーから液体が飛び出すことがあるので、接触を避 けてください。誤って接触した場合は、水で洗い流してください。液体が目に 入った場合は、さらに医師の診察を受けてください。バッテリーから飛び出し 警告 た液体は、炎症や火傷の原因となることがあります。 バッテリーは、火花や裸火、過度の熱から遠ざけ、換気の良い場所で使用、保管してく • 損傷または改造されたバッテリーパックや工具は使用しないでください。損傷 ださい。 したまたは改造されたバッテリーは予期せぬ動作をし、火災、爆発、または怪 通知 保管場所を誤ると、バッテリーが損傷したり、永久にバッテリー容量を喪失した 我の危険を引き起こす可能性があります。 り、バッテリーが使用できなくなったりする恐れがあります。保管しているバッテリー °...
- Page 9 充電状態 バッテリーを取り付けた後で、バッテリー使用の充電状態をチェックしてください。バッテリー充電システムを利用して、使用前にバッテリーを完全に充電してください。 バッテリー充電状態の表示 ユーザーディスプレイパネルにバッテリー充電状態が表示されます。パネルのバッテリー充電状態情報にアクセスするには、ユーザーボタンを押す必要があります。以下の表を 使用して、バッテリー充電状態を判断します。 モード ステータス LED 1 LED 2 LED 3 LED 4 スリープ オフ 停止 停止 停止 停止 アウェイク 76～100%の充電状態 オン - 青 オン - 青 オン - 青 オン - 青 アウェイク 51～75%の充電状態 オン - 青 オン...
- Page 10 障害表示 モード アクション LED 1 LED 2 LED 3 LED 4 障害 - 動作温度範囲を上回 機器を停止（オフ）し、 点滅（1秒に2.5回） - 赤 点滅（1秒に2.5回） - 赤 停止 停止 る/下回る バッテリーが動作温度範囲 に戻ってから起動（オン） します。 障害 - アクティブな障害 Briggs & Strattonの正規代 点滅（1秒に2.5回） - 赤 点滅（1秒に2.5回） - 赤 点滅（1秒に2.5回） - 赤 点滅（1秒に2.5回）...
- Page 11 調整済放電メガワット時とは、バッテリー放電の累積メガワット時合計に、「アラー ム」状態におけるバッテリー放電の累積メガワット時合計の2倍を加算して算定します （両方の値はバッテリー毎に報告されます）。 オーストラリアにおいて - 当社商品はオーストラリア消費者法（the Australian Consumer Law）に基づいて除外不能な保証付きで提供されます。お客様は、重大 な不良が見つかった場合の交換あるいは払い戻しを受けることができ、その他一 切の合理的に予測可能な損失または損害に対する補償を受ける権利を有します。 また、商品が許容品質に到達しておらずその不良が重大な不良ではない場合、お 客様は商品の修理または交換を受ける権利を有します。保証サービスを受けるに は、BRIGGSandSTRATTON.COMにある当社の販売店の検索マップで、最寄りの正 規バッテリーサービスディーラーをご確認いただくか、電話（1300 274 447）、電 子メール（salesenquiries@briggsandstratton.com.au）、または書面にて（Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, Moorebank, NSW, Australia, 2170） あてお問合せ下さい。 保証期間は最初の小売店または業務用消費者による購入日から開始するものとしま す。「家庭用」とは、最終消費者による個人的な家庭における用途を意味します。 「業務用」とは、業務目的、収益を生んだりレンタルする目的を含むその他一切の用 途を意味します。バッテリーが一度でも業務用に使用された場合、その後は本保証の 目的において業務用のバッテリーとみなされます。 完全な保証を迅速に受けるために、製品をwww.onlineproductregistration.comでオンラ イン登録してください。 購入時のレシートを保管しておいてください。保証サービス請求時に、お客様から 最初の購入年月日を証明するものを提示いただけない場合は、保証期間を決定するた め、製品の製造年月日が使用されます。Vanguard製品については、保証サービスを受...
