Summary of Contents for MOTORWERK EVSE T2

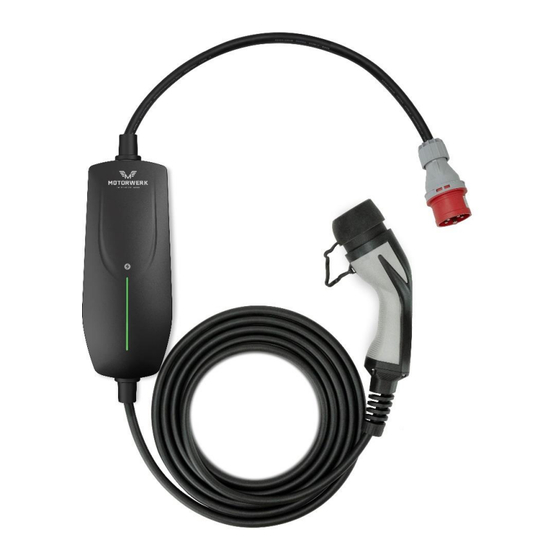

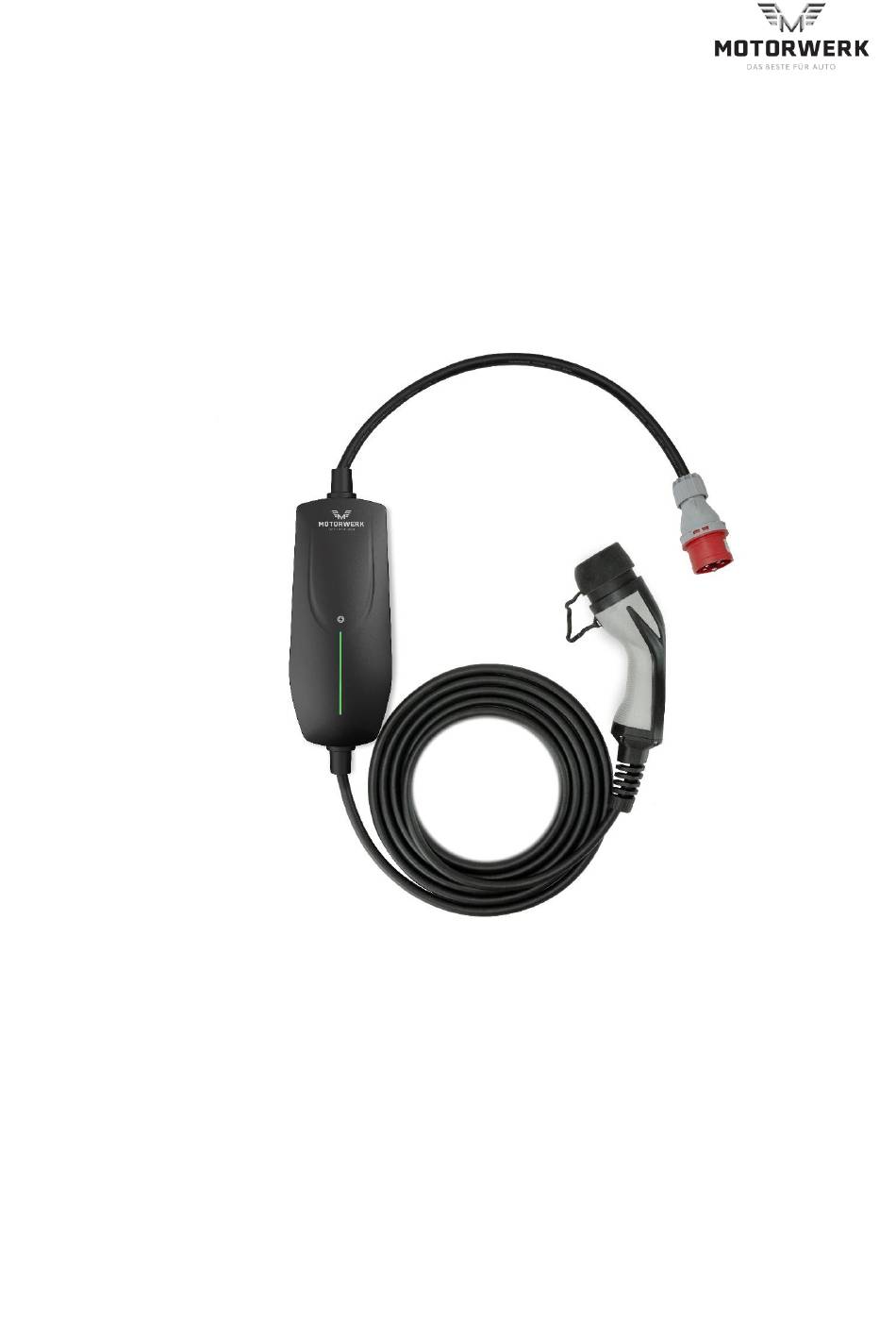

- Page 1 MOTORWERK EVSE T2 11KW 6M LATAUSASEMA Käyttöohje / manuell / manual SAP: 103303808 EAN: 6438014378602...
- Page 2 1. JOHDANTO Motorwerk EVSE Type 2 11kw kevyt ja kompakti kannettava laturi kotiin, työmatkoille, mökille tms. Erittäin helppo käyttää koska ei vaadi kiinteää asennusta. Kytketään suoraan voimavirtapistorasiaan (CEE 3x16A / 400V) pistokkeeseen ja laite lataa automaattisesti 11kw teholla. Teho riittää lataamaan auton yön aikana täyteen.
-
Page 3: Tekniset Tiedot
4. RAKENNEKAAVIO JA SÄHKÖKAAVIO Latauslaite sisältää tulovirran pistokkeen, ohjausyksikön ja sähköajoneuvon latauspistokkeen. Latauslaite suojaa ylikuormitukselta, oikosululta ja vikavirralta. Lähdön rele ohjaa virran päälle/pois kytkemistä. Latauspistokkeessa on viestintäliittimet, lukituslaite ja virheellisen käytön estotoiminto. Merkkivalo näyttää tilan: valmiustila, lataa, vika. 5. TEKNISET TIEDOT Tulojännite 400 V AC 3-vaihe Tulovirta... - Page 4 6. LATAUSTILAN ILMAISIN Lataustila Katkaistu Liitetty Lataa Valmis Vika Merkkivalo Vihreä Pyörivä Vihreä Vihreä Vilkkuva ylhäällä punainen LED-Ilmaisimen toiminta Vikakoodi Vian syy Näyttötila Latausvika Vikakoodi 1 Alijännite Vikakoodi 2 Ylijännite Vikakoodi 3 Ei maadoitusta Vikakoodi 4 Ylivirta Vikakoodi 5 Vikakoodi 6 Oikosulku Vikavirta Vikakoodi 7...
- Page 5 7. KÄYTTÖ a. Pikakäyttöopas Työnnä syöttövirran pistoke pistorasiaan. Vihreä valo palaa (irrotettu) ja käynnistys on valmis. Kytke latauspistoke. Vihreä valo palaa (liitetty). Lataus alkaa automaattisesti, ja vihreä ilmaisin (lataus) alkaa pyöriä. Kun haluat lopettaa latauksen, vedä latauspistoke irti ajoneuvosta. ...
- Page 6 Varmista ennen laitteen käynnistämistä, että se on maadoitettu oikein, jotta vältät tarpeettomat onnettomuudet. Kaikki asennusosat, joissa ei tarvitse olla paljaita metalliosia, on eristettävä, jotta paljaat metalliosat eivät kosketa metallirunkoa ja aiheuta oikosulkua. Älä missään tapauksessa muokkaa, asenna tai vaihda mitään osaa itse. ...
- Page 7 1. INLEDNING Motoerwerk EVSE Typ 2 11kw lätt och kompakt bärbar laddare för hemmet, arbetsresor, stugor etc. Mycket lätt att använda eftersom ingen fast installation krävs. Ansluts direkt till ett eluttag (CEE 3x16A / 400V) och enheten laddas automatiskt med 11kw effekt. Kraften räcker för att ladda bilen helt över natten. IP-klassning 66, så användningen av laddaren är bekymmersfri även vid dåligt väder.
-
Page 8: Teknisk Information
4. KONSTRUKTIONSSCHEMA OCH ELSCHEMA Laddaren har en ingångskontakt, en kontrollpanel och en laddningskontakt för elfordonet. Laddaren skyddar mot överbelastning, kortslutning och felström. Utgångsreläet styr till- och frånkopplingen av strömmen. Laddningsuttaget har kommunikationsanslutningar, en låsanordning och en funktion för att förhindra felaktig användning. Indikatorlampan visar status: standby, laddning, fel. - Page 9 Skydd mot jordfelsström Skydd mot Säkerhet jordningsstörning Skydd mot överhettning Skydd mot blixtnedslag Gränssnitt LED-ljus 6. INDIKATOR FÖR LADDNINGSTATUS Laddningsläge Inte ansluten Ansluten Laddar Klar Indikatorlampa Grönt i toppen Roterande Grön Grön Blinkande röd a) LED-lampornas funktion Felkod Orsak till felet Visningsläge Fel vid laddning Felkod 1...
- Page 10 Ingen jordning Felkod 4 Överström Felkod 5 Felkod 6 Kortslutning Jordfel Felkod 7 Överhettning Felkod 8 Om felkoden: när den röda lampan blinkar betyder det att det finns ett fel i systemet, och felkodens nummer är detsamma som antalet gånger den röda lampan blinkar. Den röda lampan slocknar en kort stund efter att den blinkat.
-
Page 11: Garanti & Service
8. SÄKERHETSFÖRESKRIFTER Notera! Laddaren får inte användas med en CEE -> Schuko-adapter! Underlåtenhet att följa dessa instruktioner kan leda till en olycka. Använd endast laddboxen när den är i normalt skick. Låt inte barn röra laddboxen. Installera laddboxen på avstånd från brännbara material, damm och frätande ... - Page 12 b) Garantitid Garantiperioden är två år från det datum då produkten mottogs. c) Garantiförfaranden Under garantiperioden ansvarar tillverkaren för utbyte eller reparation av produkten. Efter garantiperioden måste användaren vända sig till tillverkaren för ersättning eller reparation. Denna manual kan ändras utan föregående meddelande. Om det finns någon avvikelse mellan produkten och innehållet i denna bruksanvisning, följ produktens funktioner.
- Page 13 1. INTRODUCTION Motorwerk EVSE Type 2 11kw light and compact portable charger for home, work trips, cabins etc. Very easy to use because no fixed installation is required. Connects directly to a power socket (CEE 3x16A / 400V) and the device automatically charges with 11kw power. The power is enough to fully charge the car overnight.
-
Page 14: Technical Parameters
4. STRUCTURAL COMPOSITION AND ELECTRICAL SCHEMATIC DIAGRAM The charging box includes the input power supply plug, control panel, indicator panel, and output electric vehicle charging connector plug. The charging control panel offers protection against overload, short circuit and leakage; the output relay controls the on-off of the power supply;... - Page 15 Safety Grounding protection protection Over temperature protection Anti-thunder protection Human- LED light computer interaction 6. CHARGING STATE INDICATOR Charging Disconnected Connected Charging Mode Finish Mode Fault Mode state Mode Mode lndicator Light Upper green Rolling All green on All green on Flashing red Display Status of the LED indicator light Fault code...
-
Page 16: Precautions For Use
and then flashes 5 times again, then stays off for three seconds, and goes on like this. When there are multiple faults, it’ll only display one fault code. When there’s a short circuit protection fault or a leakage fault, the charging will not continue, which can be recovered only after the charging plug is unplugged and plugged in again;... -
Page 17: Warranty Services
Make sure that all safety facilities are available at all times and test regularly to ensure proper operation. If a ground fault occurs, it must be assumed that the base's cable carries the voltage, and after confirming that no high-voltage power is available in the system, check the charging station. Installers and users must observe the principles and regulations to guarantee their safety and ...
