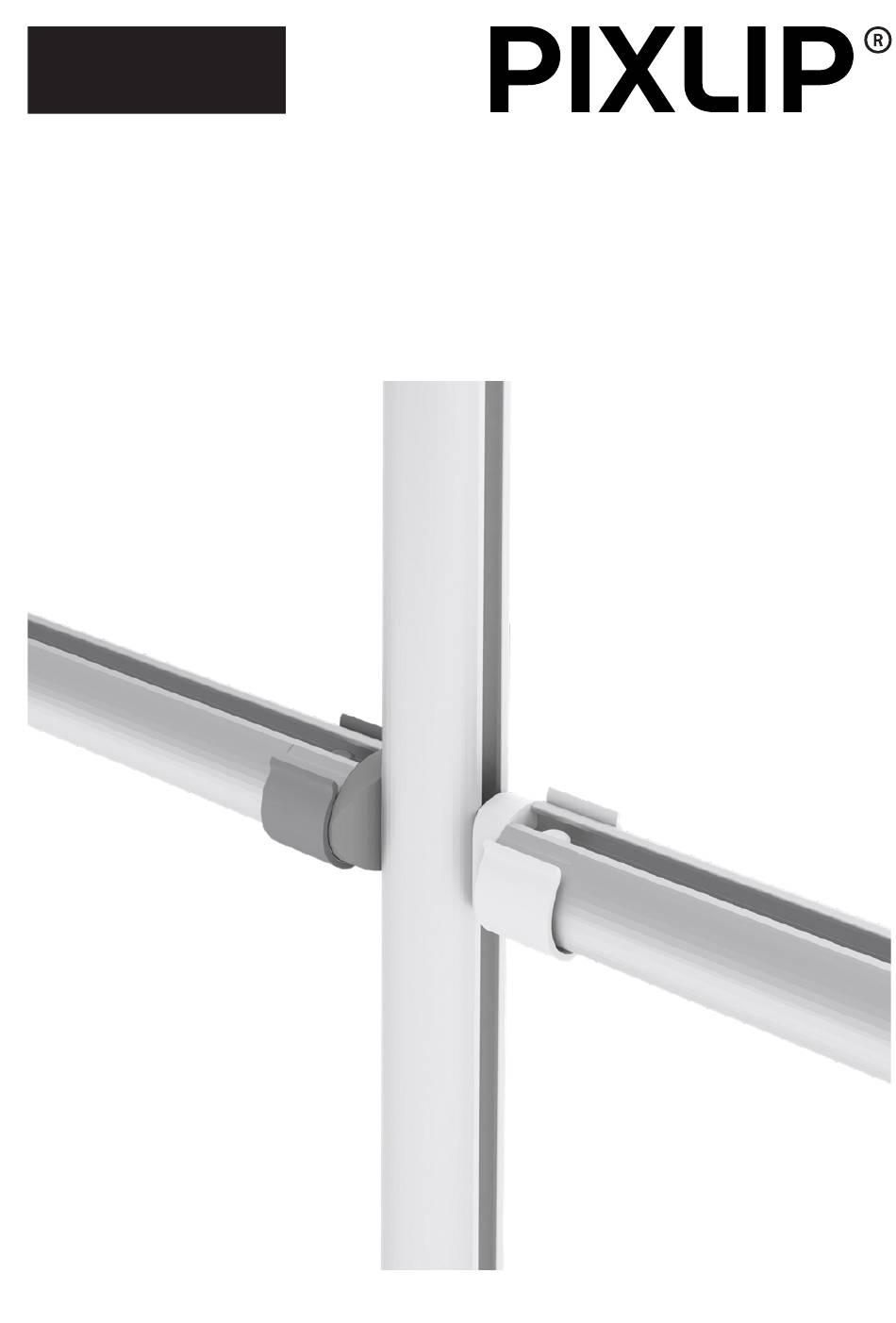

- Page 1 451009 PX200 STREBE PX200 STRUT Aufbauanleitung User manual www.pixlip.com...
- Page 2 PX200 STREBE PX200 STRUT Unsere PX 200 STREBE verleiht dem Rahmen Stabilität, indem sie strukturelle Verformungen des Rahmens verhindert und die Montage von Zubehör erleichtert. Our PX 200 STREBE adds stability to the frame by preven- ting structural deformation of the frame and facilitating the assembly of accessories.
- Page 3 MONTAGEKOMBINATIONEN ASSEMBLY COMBINATIONS Identifizieren Sie die Struk- Identify the structural combi- turkombination, die Ihren nation that fits your needs and Bedürfnissen entspricht, und follow the instructions. The befolgen Sie die Anweisungen. letters below represent the order Die Buchstaben unten, geben in which you should follow the die Reihenfolge an, in der Sie assembly instructions on the...
- Page 4 MONTAGE IN DER MITTLEREN NUT MOUNTING IN THE MIDDLE GROOVE MONTAGE IN DER MITTLEREN NUT MIT KREUZVERSTREBUNG MOUNTING IN THE MIDDLE GROOVE WITH CROSS STRUT...
-
Page 5: Komponenten Components
KOMPONENTEN COMPONENTS 400204 400205 STREBENFUSS VERRIEGELUNG | STRUT FOOT LATCH 1 x Weiß R Strebenfuß Verriegelung | 1 x White R Strut foot latch 1 x Graue L Strebenfuß Verriegelung | 1 x Gray L Strut foot latch 400201 400200 STREBENFUSS | STRUT FOOT 1 x Weiß... - Page 6 MONTAGE STREBENFUSS R ASSEMBLY OF STRUT FOOT R ..400204 400200 MONTAGE STREBENFUSS L ASSEMBLY OF STRUT FOOT L 400205 400201...
- Page 7 MONTAGE DES ADAPTERS L AM STREBENFUSS ASSEMBLY OF THE ADAPTER L ON THE STRUT FOOT 400200 400204 400202 400202 400200 400204 90° Drehung Rotation...
- Page 8 MONTAGE DES ADAPTERS R AM STREBENFUSS ASSEMBLY OF THE ADAPTER R ON THE STRUT FOOT 400201 400203 400205 400203 400201 90° Drehung Rotation 400205...
- Page 9 MONTAGE AUSSEN NUT, KREUZVERSTREBUNG ASSEMBLY OF OUTER GROOVE,CROSS STRUT Strebe oder Rahmen Äußere Nut Strut or frame outer groove 400200 400204 400201 90° Drehung Rotation 400205 Strebe oder Rahmen Äußere Nut Strut or frame outer groove ..
- Page 10 MONTAGE MITTLERE NUT MIT KREUZVERSTREBUNG R ASSEMBLY OF CENTRAL GROOVE WITH CROSS STRUT R Rahmen mittlere Nut Frame central groove 400202 400200 400204 400201 90° Drehung Rotation 400205 Strebe Strut...
- Page 11 MONTAGE MITTLERE NUT MIT KREUZVERSTREBUNG L ASSEMBLY OF CENTRAL GROOVE WITH CROSS STRUT L ..Strebe Strut 400200 400204 400203 400201 90° Drehung Rotation 400205 Rahmen mittlere Nut Frame central groove...
- Page 12 MONTAGE MITTLERE NUT ASSEMBLY OF CENTRAL GROOVE Rahmen mittlere Nut Frame central groove 400202 400200 400204 400203 400201 90° Drehung Rotation 400205 Rahmen mittlere Nut Frame central groove...
- Page 13 ACHTUNG ATENTION STREBE NICHT HEBELN! DON´T LEVER THE STRUT!
-
Page 14: Sicherheitshinweise Safety Instructions
SICHERHEITSHINWEISE SAFETY INSTRUCTIONS Lesen Sie vor der Installation Before the installation and use of und Verwendung des Produkts the appliance, carefully read the die mitgelieferte Anleitung supplied instructions. The manu- sorgfältig durch. Der Hersteller facturer is not responsible for any haftet nicht für Verletzungen injuries or damages that are the oder Schäden, die auf eine un-... - Page 15 MONTAGEVIDEO ASSEMBLY VIDEO...
-
Page 16: Support Request
SUPPORT REQUEST support@pixlip.com © 2021 PIXLIP GmbH Raiffeisenstraße 17 40764 Langenfeld Deutschland | Germany info@pixlip.com www.pixlip.com...
