Algam Lighting BLINDER400 CW-WWA User Manual

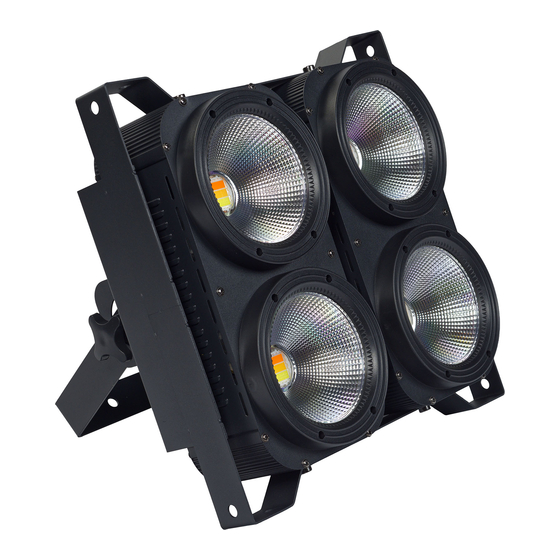

4x100w cold white - warm white - amber cob blinder

Hide thumbs

Available languages

Quick Links

Download this manual

BLINDER400 CW-WWA

BLINDER COB 4X100W BLANC CHAUD - BLANC FROID - AMBRE

4X100W COLD WHITE - WARM WHITE - AMBER COB BLINDER

BLINDER COB 4X100W WARMWEISS - KALTWEISS - AMBER

BLINDER COB 4X100W BLANCO CÁLIDO - BLANCO FRÍO - ÁMBAR

Table of Contents

Chapters

Need help?

Do you have a question about the BLINDER400 CW-WWA and is the answer not in the manual?

Questions and answers

Summary of Contents for Algam Lighting BLINDER400 CW-WWA

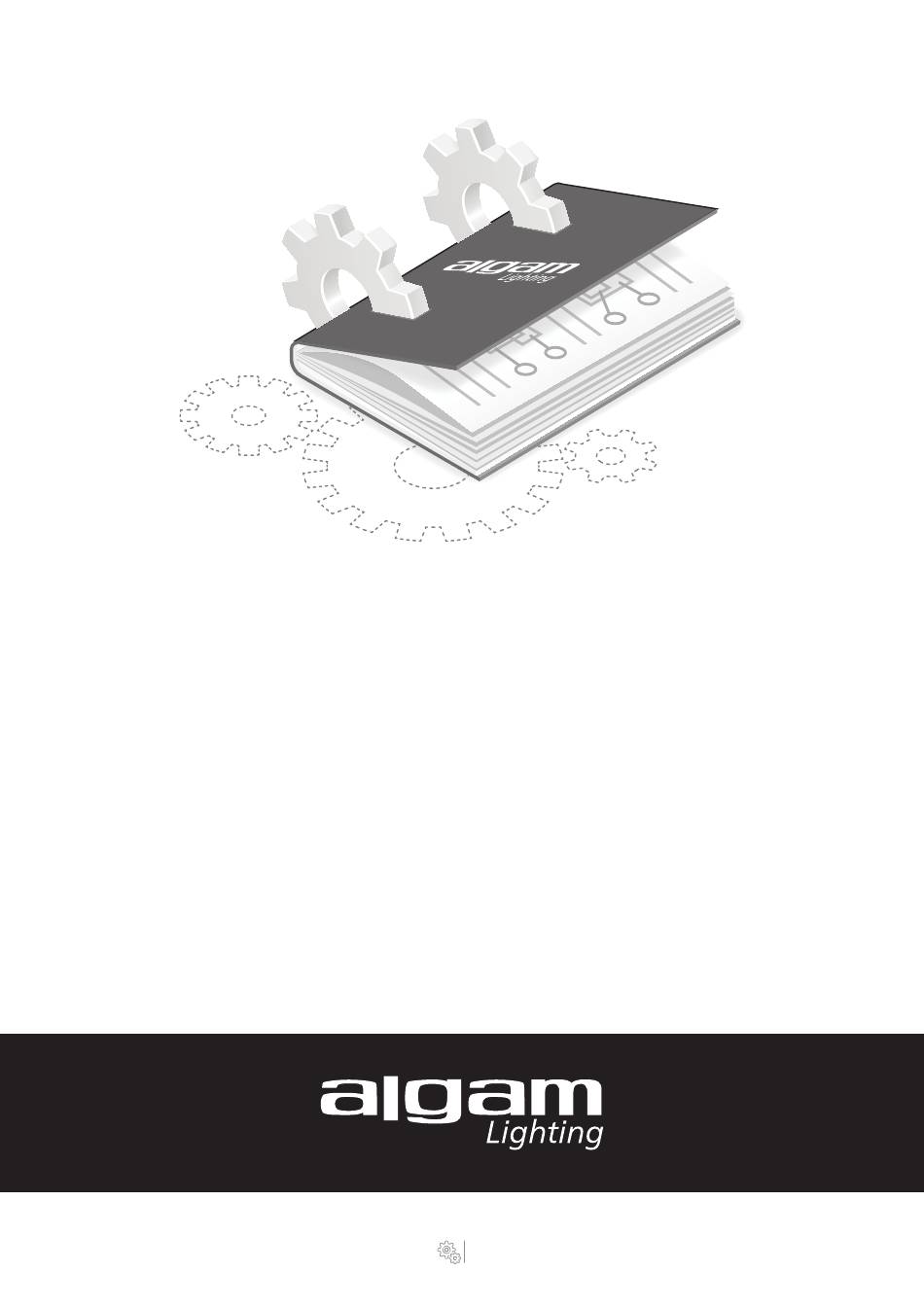

Page 1 BLINDER400 CW-WWA BLINDER COB 4X100W BLANC CHAUD - BLANC FROID - AMBRE 4X100W COLD WHITE - WARM WHITE - AMBER COB BLINDER BLINDER COB 4X100W WARMWEISS - KALTWEISS - AMBER BLINDER COB 4X100W BLANCO CÁLIDO - BLANCO FRÍO - ÁMBAR...
Page 3: Table Of Contents
CONSIGNES DE SÉCURITÉ IMPORTANTES ..........INSTALLATION UTILISATION MAINTENANCE/ENTRETIEN...
Page 4: Consignes De Sécurité Importantes
Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre les instructions pour éviter tout risque d’ e ndommagement de l’appareil dû à une mauvaise manipulation.Conservez ce guide de l’utilisateur pour référence ultérieure.
Page 5: Installation
INSTALLATION • Déballez et vérifiez soigneusement qu’il n’y a pas de dégâts de transport avant d’utiliser l’appareil. Ne mettez jamais un appareil endommagé en service. • Cet appareil doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé...
Page 6: Maintenance/Entretien
CONSIGNES DE SÉCURITÉ IMPORTANTES MAINTENANCE / ENTRETIEN • N’ e ssayez jamais de démonter, réparer ou modifier l’appareil par vous-même. Sinon, la garantie devient nulle. Les répara- tions effectuées par des personnes non qualifiées peuvent entraîner des dommages ou un dysfonctionnement. Veuillez contacter le centre d’assistance technique agréé...
Page 7: Accroche
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public. Cet appareil ALGAM LIGHTING doit être installé avec des crochets solides et de dimensions adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement. L’accroche de l’appareil doit être sécurisé par une élingue de sécurité.
Page 8: Menu
MENU FONCTION DESCRIPTION MENU Sélection des modes et retour au menu précédent Incrémente la valeur et navigation dans les menus Décrémente la valeur et navigation dans les menus MENU ENTER ENTER Validation des commandes ARCHITEK600V-IP AFFICHEUR DESCRIPTION Mode DMX - 7 canaux A001 001 - 512 Dans ces deux modes, le signal esclave est...
Page 9: Caractéristiques Techniques
PROTOCOLES DMX 16 CANAUX CANAL FONCTION VALEUR DESCRIPTION Dimmer général 000 - 255 Ajuste l'intensité lumineuse générale Stroboscope 000 - 255 Ajuste la vitesse du stroboscope 000 - 000 Mode dimmer 000 - 050 Mode selection des couleurs (sélection avec le canal 4) 051 - 078 Effet saut de couleurs unique - 28 effets différents 079 - 100...
Page 10 Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d‘achat. Ce produit Algam Lighting est conforme au certifications européennes en vi- gueur ainsi qu’aux directives européennes suivantes : LVD Directive 2014/35/EU :...
Page 11 SAFETY INSTRUCTIONS ..................INSTALLATION USAGE MAINTENANCE/SERVICE...
Page 12: Safety Instructions
Thank you for choosing one of our Algam Lighting products. Please read this user's manual carefully and follow the instructions to avoid danger or damage to the unit due to mishandling. Keep this user's guide for future reference. SAFETY INSTRUCTIONS The symbols shown above are internationally accepted symbols to warn of potential hazards related to the use of electrical dangers associated with the use of electrical equipment.
Page 13: Installation
INSTALLATION • Unpack and check carefully for transport damage before using the product. Never put a damaged product into operation. • This product must be installed with strong hooks of adequate size for the weight carried. The product must be screwed to the hooks and tightened properly to prevent it from falling due to vibrations.
Page 14: Maintenance/Service
SAFETY INSTRUCTIONS MAINTENANCE / SERVICE • Never attempt to disassemble, repair or modify the unit yourself. Otherwise, the warranty becomes void. Repairs by unqualified persons may result in damage or malfunction. Please contact the nearest authorized service center. The light source contained in this fixture should only be replaced by the manufacturer or its service agent or a person of equivalent qualification.
Page 15: Rigging
DMX OUT 3-pin male XLR connector, DMX signal input Digital Display Function/menu display Power IN Power connector Power OUT Power output connector for cascading other BLINDER400 CW-WWA Keyboard For value selection & menus navigation Secutrity hook Attach safety cable here P.15...
Page 16: Menu Operating Instructions
MENU OPERATING INSTRUCTION FUNCTION DESCRIPTION To go forward in the selected functions MENU or go back the last layer menu To go forward in the selected functions or increase parameter MENU ENTER To go backward in the selected functions or reduce parameters ARCHITEK600V-IP ENTER To go into the next layer menu...
Page 17: Specifications
PROTOCOLES DMX 16 CHANNEL CHANNEL FUNCTION VALUE DESCRIPTION General Dimmer 000 - 255 From dark to bright Strobe 000 - 255 Adjust strobe speed 000 - 000 Dimmer mode 000 - 050 Color selection mode (selected with channel 4) 051 - 078 Single color jump effect - 28 different effects 079 - 100 Color jump effect...
Page 18 When discarding the device, comply with the rules and regulations that apply in your country. If in doubt, consult your local waste disposal facility. This Algam Lighting product is compliant to all required UE certifications and conformed to following standard and UE directives:...
Page 19 SICHERHEITSHINWEISE ..................INSTALLATION BENUTZUNG WARTUNG / SERVICE...
Page 20: Sicherheitshinweise
Vielen Dank, dass Sie sich für eines unserer Algam Lighting Produkte entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und befolgen Sie die Anweisungen, um Gefahren oder Schäden am Gerät durch unsachgemäße Handhabung zu vermeiden. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.
Page 21: Installation
INSTALLATION • Packen Sie das Gerät aus und überprüfen Sie sorgfältig, ob keine Transportschäden vorliegen, bevor Sie das Gerät verwen- den. Setzen Sie niemals ein beschädigtes Gerät in Betrieb. • Dieses Gerät muss mit starken Haken installiert werden, die für das getragene Gewicht ausreichend dimensioniert sind. Das Gerät muss an den Haken geschraubt und ordnungsgemäß...
Page 22: Wartung / Service
SICHERHEITSHINWEISE WARTUNG / SERVICE • Versuchen Sie niemals, das Gerät selbst zu zerlegen, zu reparieren oder zu ändern. Andernfalls erlischt die Garantie. Re- paraturen durch unqualifizierte Personen können zu Schäden oder Fehlfunktionen führen. Bitte wenden Sie sich an das nächstgelegene autorisierte technische Supportzentrum. Die Lichtquelle dieses Leuchtmittels sollte nur vom Hersteller oder seinem Wartungsbeauftragten oder einer gleichwertig qualifizierten Person ausgetauscht werden.
Page 23: Rigging
BESCHREIBUNG DMX-Eingang DMX-Signal Eingang - XLR 3-polig DMX-Ausgang DMX-Signal Ausgang - XLR 3-polig Anzeige Anzeige von Menüs und Werten Stromversorgung IN Stromversorgungsanschluss Stromversorgung OUT Stromversorgungsausgang zur Verkettung weiterer BLINDER400 CW-WWA Tastatur Zur Wertauswahl und Menünavigation Sicherheitshaken Sicherheitskabel hier befestigen P.23...
Page 24: Bedienungsanleitung Für Das Menü
BEDIENUNGSANLEITUNG FÜR DAS MENÜ FUNKTION BESCHREIBUNG Zum Vorwärtsgehen in den ausgewählten Funktionen MENU oder zum Zurückgehen in der letzten Menüebene Zum Vorwärtsgehen in den ausgewählten Funktionen oder zum Erhöhen von Parametern MENU ENTER Zum Rückwärtsgehen in den ausgewählten Funk- tionen oder zum Verringern von Parametern ARCHITEK600V-IP ENTER Um in die nächste Menüebene zu gelangen...
Page 25: Spezifikationen
DMX-PROTOKOLL 16 KANÄLE FUNKTION WERT BESCHREIBUNG Gesamthelligkeit 000 - 255 Einstellen der Gesamthelligkeit CH2 Stroboskop 000 - 255 Einstellen der Stroboskopgeschwindigkeit 000 - 000 Dimmermodus 000 - 050 Farbauswahlmodus (Auswahl mit Kanal 4) 051 - 078 Einzigartiger Farbwechsel-Effekt - 28 verschiedene Effekte 079 - 100 Farbwechsel-Effekt CH3 Funktionsauswahl...
Page 26 Wir bitten professionelle Benutzer, sich an ihren Lieferanten zu wenden und die Bedingun- gen ihres Kaufvertrags zu überprüfen. Dieses Produkt von Algam Lighting entspricht den geltenden europäischen Zer- tifizierungen sowie den folgenden europäischen Richtlinien: LVD Directive 2014/35/EU :...
Page 27 INSTRUCCIONES IMPORTANTES DE SEGURIDAD ........INSTALACIÓN MANTENIMIENTO/SERVICIO PUESTA EN MARCHA .
Page 28: Instrucciones Importantes De Seguridad
Gracias por elegir uno de nuestros dispositivos Algam Lighting. Por favor, lea atentamente este manual de usuario y siga las instrucciones para evitar cualquier riesgo de daño al dispositivo debido a un manejo incorrecto. Guarde este manual del usuario para futuras referencias.
Page 29: Instalación
INSTALACIÓN • Desempaque y verifique cuidadosamente que no haya daños en el transporte antes de usar el dispositivo. Nunca ponga en funcionamiento un dispositivo dañado. • Este dispositivo debe instalarse con ganchos sólidos y de dimensiones adecuadas para soportar su peso. El dispositivo debe estar atornillado a los ganchos y apretado correctamente para evitar caídas debido a vibraciones.
Page 30: Mantenimiento/Servicio
INSTRUCCIONES IMPORTANTES DE SEGURIDAD MANTENIMIENTO/SERVICIO • Nunca intente desmontar, reparar o modificar el aparato por sí mismo. De lo contrario, la garantía quedará anulada. Las reparaciones realizadas por personas no calificadas pueden causar daños o mal funcionamiento. Por favor, póngase en contacto con el centro de servicio técnico autorizado más cercano.
Page 31: Montaje
El dispositivo debe ser instalado por una persona calificada y ubicado fuera del alcance del público. Este dispo- sitivo de ALGAM LIGHTING debe ser instalado con ganchos sólidos y de dimensiones adecuadas para soportar el peso. El dispositivo debe ser atornillado a los ganchos y apretado adecuadamente. La sujeción del dispositivo debe ser asegurada con una eslinga de seguridad.
Page 32: Menú Y Comandos
MENÚ Y COMANDOS FUNCIÓN DESCRIPCIÓN MENU Selección de modos y retorno al menú anterior Incrementa el valor y navegación en los menús MENU ENTER Decrementa el valor y navegación en los menús ARCHITEK600V-IP ENTER Validación de comandos PANTALLA DESCRIPCIÓN Modo DMX - 7 canales A001 001 - 512 En ambos modos, la señal esclava se recibe...
Page 33: Protocolos Dmx
PROTÓCOLOS DMX 16 CANALES CANAL FUNCIÓN VALOR DESCRIPCIÓN Dimmer general 000 - 255 Ajuste de la intensidad luminosa general Estroboscopio 000 - 255 Ajuste de la velocidad del estroboscopio 000 - 000 Modo dimmer 000 - 050 Modo de selección de colores (selección con el canal 4) 051 - 078 Efecto de cambio de colores único - 28 efectos diferentes 079 - 100...
Page 34 También invitamos a los usuarios profesionales a ponerse en contacto con su proveedor y verificar los términos y condiciones de su contrato de compra. Este producto de Algam Lighting cumple con las certificaciones europeas vigentes, así como con las siguientes directivas europeas:...
Page 35 P.35...
