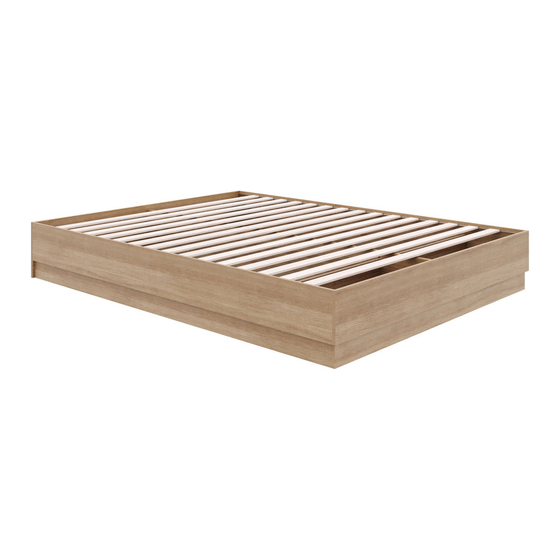

Assembly Instructions
Instructions d'assemblage
We're here to help - Do not return this product !
Call, email or find us online first !
•
If you need help with assembly
•
If you received a damaged or defective part
•
If you are missing hardware
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d'abord !
•
Si vous avez besoin d'aide avec l'assemblage
•
Si vous avez une pièce manquante ou endommagée
•
S'il vous manque de la quincaillerie
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.
product number
numéro de produit
256088
Lot #
Ressources disponibles en ligne
How-to Videos
Questions fréquentes
Vidéos d'aide
© 2021 nexeradistribution.com
Email
Courriel
Webpage
Page web
Weight capacity : 500 lb
Capacité maximale : 500 lb
Online resources
Order replacement parts
FAQ's
Commande de pièces de remplacement
1 877 629-9022
Monday to Friday
7:30 AM - 4 PM - Eastern Time
Lundi au vendredi
7:30h à 16h - Heure normale de l'Est
service@nexeradistribution.com
www.nexeradistribution.com
65-256088
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for NEXERa 256088
Summary of Contents for NEXERa 256088
- Page 1 FedEx Ground ou par la poste. product number Weight capacity : 500 lb numéro de produit Lot # Capacité maximale : 500 lb 256088 Online resources Ressources disponibles en ligne Order replacement parts FAQ's How-to Videos Commande de pièces de remplacement Questions fréquentes...
- Page 2 Read these assembly instructions carefully before beginning. Verify that you have in hands all the wood parts and hardware. Keep this document for future reference. Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les composantes de bois et de quincaillerie sont présentes. Conservez ce document. Two people are required to assemble and move this unit.
-
Page 3: Exploded View
Exploded View Vue éclatée 4X #2219 30X #2214 15X #2213 2X #2212 4X #2211 © 2021 nexeradistribution.com... - Page 4 Hardware List / Liste de quincaillerie 20-0203 20-0199 20-2215 20-2200 20-2300 20-1119 20-0123 20-0207 Cadre de métal avec lattes de bois Metal frame with wood slats 30X #2214 15X #2213 2X #2212 4X #2219 4X #2211 © 2021 nexeradistribution.com...
- Page 5 STEP/Étape : 1.1 Install the 8 cam locks # 0203 into the panel B Install the 10 push bolts # 2200 on the panels B and U Insert the 6 wood dowels # 0207 into the panels B and U Installez les 8 excentriques # 0203 dans les panneau B Installez les 10 boulons # 2200 sur les panneaux B et U Insérez les 6 goujons de bois # 0207 dans les panneaux B et U...
- Page 6 STEP/Étape : 1.2 Use the Allen key # 2300 and the 20 screws # 0199 to fasten the slat supports # 2212 to the panel B. Do not overtighten the screws. Use the Allen key # 2300 and the 16 screws # 0123 to fasten the panel C to the panel B and panel E to the panel U.
- Page 7 STEP/Étape : 2.1 Install the 12 cam locks # 0203 into the panels K, H and N Install the 10 push bolts # 2200 on the panels T and H Insert the 5 wood dowels # 0207 into the panel T Installez les 12 excentriques # 0203 dans les panneaux K, H et N Installez les 10 boulons # 2200 sur les panneaux T et H Insérez les 5 goujons de bois # 0207 dans les panneau T...
- Page 8 STEP/Étape : 2.2 Use a hammer to fasten the 6 tack glides # 1119 to the panels T, K and H Utilisez un marteau pour installer les 6 patins cloutés # 1119 sur les panneaux T, K et H 6X #1119 6X #1119 Unfinished edge Chant non fini...
- Page 9 STEP/Étape : 3 Fasten the panel K to the panels T and H. Fasten the panel N to the panel H. Then, tighten the 6 cam locks # 0203 located on panels K and N. Assemblez les panneau K aux panneaux T et H. Assemblez les panneau N au panneau H.
- Page 10 STEP/Étape : 4 Fasten the pre-assembled panels B-C to the panels T and H. Then, tighten the 8 cam locks # 0203 located on panels B and H. Assemblez les panneaux pré-assemblés B-C avec le panneaux T et H. Ensuite, serrez les 8 verrous à came #0203 situés sur les panneaux B et H. 8X #0203 2X #2212 IMPORTANTE...
- Page 11 STEP/Étape : 5 Fasten the pre-assembled panel U-E to the panels B and N. Then, tighten the 6 cam locks # 0203 located on panels B and N. Assemblez les panneau pré-assemblés U-E avec le panneaux B et N. Ensuite, serrez les 6 verrous à came #0203 situés sur les panneaux B et N. 6X #0203 IMPORTANTE IMPORTANT/...
- Page 12 STEP/Étape : 6 Use the 16 screws # 2215 to fasten the 4 brackets # 2211 to the 4 corners of the bed frame. Refer to the 4 pre-drilled holes in each corner to locate each bracket. Utilisez les 16 vis # 2215 pour fixer les 4 équerres #2211 dans les 4 coins de la structure du lit.
- Page 13 STEP/Étape : 7 Insert 2 plastic end caps # 2214 to each end of the 15 wood slats # 2213. Each end cap # 2214 should be fully inserted to the end. Insert each end of the 15 wood slats # 2213 into the holes located on the top side of the 2 slat supports # 2212.
- Page 14 This warranty is only applicable in Canada and the USA. Nexera reserves the right to request proof of purchase from an authorized retailer as well as any other proofs to document a warranty claim. This warranty is explicit on the limits of Nexera liability and entitles the original purchaser to specific rights.
