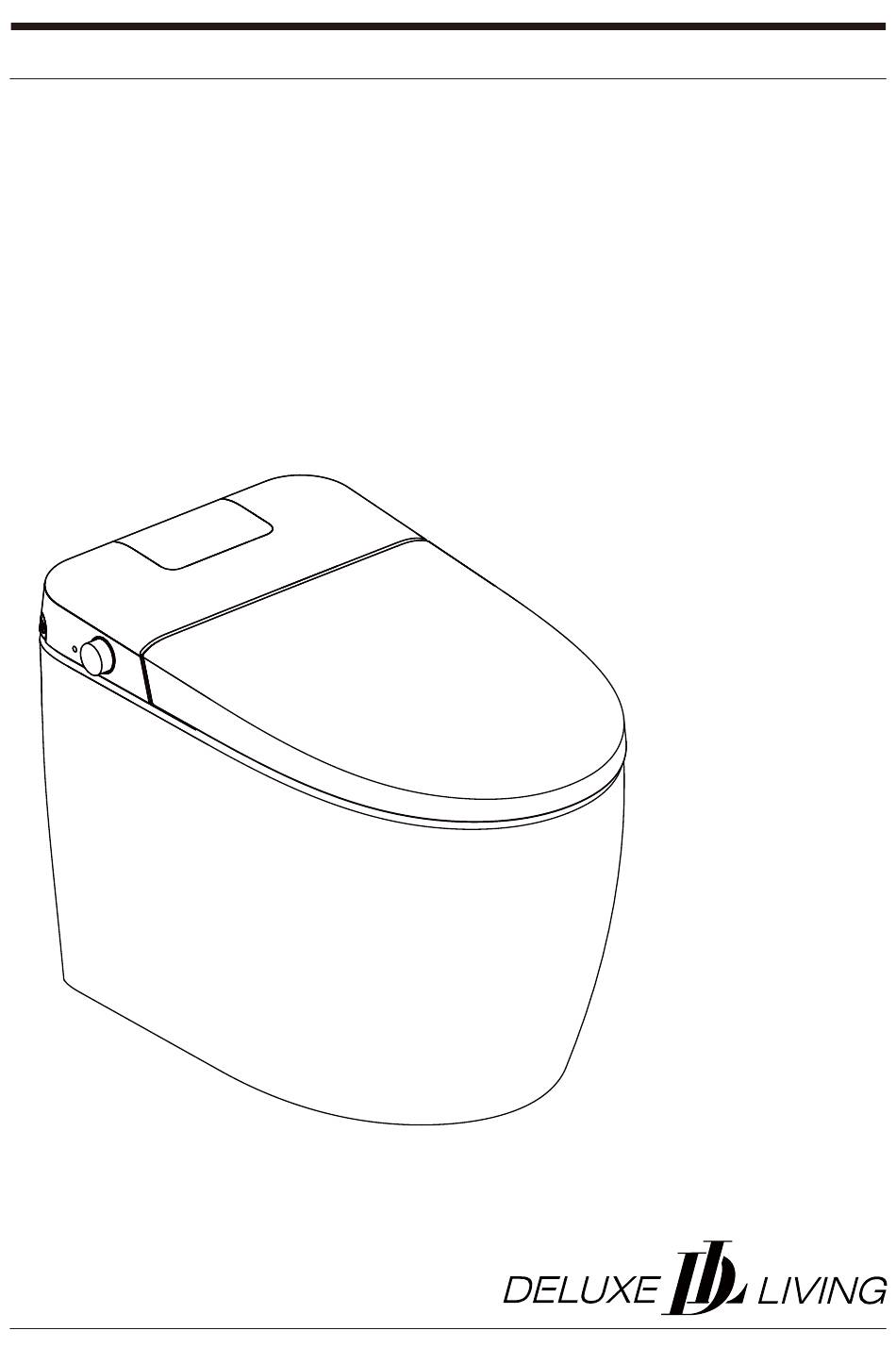

- Page 1 T01-INSV1 INSTALLATION GUIDE Smart Toilet Bidet With Remote Note: Before installation, please spread a soft mat on the ground to prevent damage to product and flooring.
-
Page 2: Table Of Contents
CONTENTS WARNING / ATTENTION UNIT & PARTS SPECIFICATION PRODUCT INSTALLATION 7-12 REMOTE INSTALLATION FUNCTIONS & SETTINGS 14-18 MAINTENANCE 19-20 TROUBLESHOOTING 21-22 WARRANTY... -
Page 3: Warning / Attention
WARNING / ATTENTION SAFETY INFORMATION This unit was manufactured for household use only. Read all operating instructions before installa- tion. NOTES: • This product should be installed according to this manual. • Please read this manual carefully and install properly. •... - Page 4 WARNING / ATTENTION WARNING Important Information WARNING: Risk of electric shock. Connect only to a properly-grounded dedicated circuit protected by a Class A Ground-Fault Circuit-Interrupter (GFCI)*. Do not remove the grounding pin or use a grounding adapter. WARNING: Risk of electric shock. Do not immerse or flush the product with water. CAUTION: Risk of product damage.
- Page 5 WARNING / ATTENTION ATTENTION Do not use the “high” or “medium” range of seat temperature, warm air/wind temperature for a long period of time. Otherwise, there will be the risk of burns if used for a long time. During use, keep the skin close to the sensing area of the seat, otherwise the product will stop cleaning or warm air drying.
-
Page 6: Unit & Parts
UNIT & PARTS SMART TOILET EXPANSION DOUBLE-FACED REMOTE CONTROL REMOTE CONTROL SCREW GROUP ADHESIVE TAPE HOLDER (EACH 2pcs) INLET VALVE FLANGE USER'S MANUAL SEALING RING User's Manual FLANGE INSTALLATION ACCESSORY GROUP... -
Page 7: Parts Name
UNIT & PARTS Parts Name Seat Rear wash hole Bidet wash hole Power-off flush connector Drying baffle Nozzle baffle Knob Nozzle Ceramic toilet Seat temp status indicator Power indicator Flushing status indicator Water temp indicator Seat temp indicator Water temp indicator Seat temp indicator... -
Page 8: Specification
SPECIFICATION Dimension 26.8"D x 15.7"W x 18.3"H Rate Voltage AC 100-130V, 50/60HZ Power cord length 48 inches Wash 0.13-0.18 gal/min (water pressure 0.2Mpa, 3 levels) Feed Volume Bidet 0.13-0.18 gal/min (water pressure 0.2Mpa, 3 levels) Swing cleaning Swing cleaning back and forth Two options: press once for interval cleaning, Massage cleaning press twice for continuous cleaning... -
Page 9: Product Installation
PRODUCT INSTALLATION Installation Precaution （1） Don't install our product in the room with more than 90%RH humidity (relative humidity). It is suggested to separate dry space from a moist one, such as installing rooms or shower curtains. （2） Only the specified power supply can be used (Other power sources may cause product failure or damage). - Page 10 PRODUCT INSTALLATION 1. Install the water inlet valve Clean the ground and dry the water before installation. Mark the central lines of the draining outlet, and install the inlet valve on the wall. Connect to grounded outlet Caution Electric Shock! GFCI outlet 3 0 5 ( 1 2 .
- Page 11 PRODUCT INSTALLATION 3. Toilet installation (Method 1) ① Sealing ring installation Gently tilt the toilet sideways until it rests on the side surface. Install the sealing ring evenly along the outlet, and the small end of the sealing ring facing the toilet. Glue the edge of toilet bottom with glass cement, place the toilet base along the outline and position the toilet base.
- Page 12 PRODUCT INSTALLATION 4. Toilet installation (Method 2) ① Remove the bidet seat Remove the fixing screws of the toilet; remove the connecting pipes and wires of the toilet, separate the bidet seat from the toilet. Decoration panel Screw Washer Fixed hole ②...
- Page 13 PRODUCT INSTALLATION ③ Ceramic installation Glue the edge of toilet bottom with glass cement. Line up the toilet base over the flange screws. Place the toilet base and secure the flange bolts. Glue the edge of toilet bottom with glass cement. Place the toilet base along the outline and position the toilet base.
-
Page 14: Connect To Power
PRODUCT INSTALLATION 5. Connection of water inlet valve Connect the water inlet braided pipe to the water inlet angle valve. NOTE: Clean the floor and tools. Do not use the toilet immediately. It takes 48 hours to cure and keep the toilet dry. 1/2NPT G1/2 G3/4... -
Page 15: Remote Installation
REMOTE INSTALLATION Instructions For Remote Control Installation Method 1： ① Put the double sided tape on the remote control fixed seat. ② Clean dust, grease, water droplets on the walls and wipe them clean. ③ Attach the remote control fixed seat to the wall. Press it evenly for 3 to 5 minutes. Note: This can be applied to glazed tiles, glass and smooth wall. -
Page 16: Functions & Settings
FUNCTIONS & SETTINGS Washing function Rear wash Cleaning posterior. Bidet wash Cleaning feminine body. Spray position Adjust nozzle position to expand cleaning scope. adjustment Water flow adjustment Adjust water flow rate. Massage cleaning The nozzle sprays with variable intensity water column to massage. Swing cleaning Swing back and forth to cleansing most areas. - Page 17 FUNCTIONS & SETTINGS Remote Control Panel Overview Deodorization Spraying arm Swing User 2 Self-cleaning Style 1 Flush Night light Massage User 1 Stop Rear wash Bidet wash Drying Water temperature Seat temperature minus key Seat temperature plus key Code Matching: Press and hold the "Bidet wash + Drying"...
-
Page 18: Using Instructions
FUNCTIONS & SETTINGS Using Instructions Rear wash: Press the "Rear wash" button and the nozzle will extend, and then the rear wash starts. Bidet wash: Press the "Bidet wash" button and the nozzle will extend, and then the bidet wash starts. Drying: Press the "Drying"... - Page 19 FUNCTIONS & SETTINGS Using Instructions AIR TEMPERATURE ADJUSTMENT: Press the "Drying" button to start drying. In the drying state, every time you press the button, the air temperature will be adjusted by one level, and 3 levels will be cyclically adjustable and closed. WATER TEMPERATURE ADJUSTMENT: During Rear/Bidet washing, each time you press the "Water temperature"...
- Page 20 FUNCTIONS & SETTINGS Knob function description No need to reset the stepless knob after use Backward Press Forward Sitting ● Bidet wash: Knob forward, spray bar extends, Bidet wash runs for 2 minutes. ● Rear wash: Knob backward, spray bar extends, Rear wash runs for 2 minutes. ●...
-
Page 21: Maintenance
MAINTENANCE Maintenance and cleaning of lid and seat. 1. Disconnect the power, turn off tee valve. 2. In case of using a mixture of washing agent and water as well as any available solution for seat cleaning, use soft and wet sponge or cloth to clean the seat. Use a soft towel to make the seat dry, or let it dry naturally. - Page 22 MAINTENANCE Measures For Special Cases When the toilet can't be flushed automatically due to power outage. USB TPYE-C When the power is off, connect to the USB TPYE-C with a power bank to flush the toilet when the power is out. When the toilet can't be flushed automatically due to water interruption.
-
Page 23: Troubleshooting
TROUBLESHOOTING Problems Possible Causes Actions The product Check to see if the power supply is plugged Switch the power supply on. does not work in or the leakage protector is disconnected. Please press the stop button and wait for the water supply. No water outflow from nozzle or the water yield is very small. - Page 24 TROUBLESHOOTING Possible Causes Actions Problems The dry temperature is Use the remote control to adjust dry Lower dry temperature is set. not enough. temperature. Water is not available from the water supply. Use a bucket full of water to flush. The toilet does not flush when the button is pressed.
-
Page 25: Warranty
Warning: Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. DELUXE LIVING: If you have any questions or concerns, please stop and contact us immediately. After Sales Customer Service: CustomerService@Deluxelivinghome.com... -
Page 26: Guía De Instalación
T01-INSV1 GUÍA DE INSTALACIÓN Bidé Inodoro Inteligente Con Control Remoto Nota: Antes de la instalación, extienda un tapete suave en el suelo para evitar daños al producto y al piso. - Page 27 ÍNDICE AVISO / ATENCIÓN UNIDADES & PIEZAS ESPECIFICACIONES INSTALACIÓN DEL PRODUCTO 7-12 INSTALACIÓN DEL MANDO FUNCIONES & AJUSTES 14-18 MANTENIMIENTO 19-20 SOLUCIÓN DE PROBLEMAS 21-22 GARANTÍA...
-
Page 28: Aviso / Atención
AVISO / ATENCIÓN INFORMACIÓN DE SEGURIDAD Esta unidad fue fabricada únicamente para uso doméstico. Lea todas las instrucciones de funciona- miento antes de la instalación. NOTAS: • El producto se debe instalar según este manual. • Lea atentamente este manual e instale correctamente. •... - Page 29 AVISO / ATENCIÓN AVISO ADVERTENCIA IMPORTANTE: Riesgo de chique eléctrico. Conéctelo únicamente a un circuito eléctrico dedicado correctamente puesto a tierra y protegido por un interruptor para circuitos con pérdida a tierra (GECI)* de clase A. No retire la clavija con puesta a tierra ni utilice adaptador con puesta a tierra.
- Page 30 AVISO / ATENCIÓN ATTENCIÓN Evitar tener el rango “alto” o “medio” de temperatura del asiento y del aire caliente/viento para un largo periodo de tiempo. De lo contrario, usar durante largo tiempo tiene riesgo de quemaduras. Durante el uso, mantenga la piel cerca del área de detección del asiento; de lo contrario, el producto dejará...
-
Page 31: Unidades & Piezas
UNIDADES & PIEZAS INODORO INTELIGENTE JUEGO DE CINTA ADHESIVA MANDO ESTANDERÍA DE TORNILLOS DE DOBLE CARA MANDO EXPANSIÓN (2piezas cada uno) VÁLVULA DE BRIDA MANUAL DE USUARIO ANILLO DE SELLADO ENTRADA User's Manual JUEGO DE ACCESORIOS DE INSTALACIÓN PARA LA INSTALACIÓN DE BRIDA... -
Page 32: Nombre De Piezas
UNIDADES & PIEZAS Nombre de Piezas Tapa Asiento Boquilla de lavado trasero Boquilla de lavado bidé Conector de descarga de apagado Deflector de Secador Deflector de Boquilla Botón Boquilla Baño de Cerámica Indicador de estado de la temperatura del asiento Indicador de encendido indicador de estado de lavado Indicador de... -
Page 33: Especificaciones
ESPECIFICACIONES Dimensión 26.8"Profundo x 15.7"Ancho x 18.3"Alto Voltaje Nominal 100-130V CA, 50/60Hz Longitud del cable de alimentación 48 pulgadas Lavado 0.13-0.18 galón/minuto (presión de agua 0.2Mpa, 3 niveles) Volumen de alimentación Bidé 0.13-0.18 galón/minuto (presión de agua 0.2Mpa, 3 niveles) Limpieza oscilante Limpieza que oscila de atrás a adelante Dos opciones: presione una vez para limpieza a... -
Page 34: Instalación Del Producto
INSTALACIÓN DEL PRODUCTO Precaución de Instalación （1） No instale nuestro producto en una habitación con más del 90 % de humedad RH (humedad relativa). Se recomienda separar el espacio seco del húmedo, por ejemplo, instalar cabina de ducha o cortinas de ducha. （2）... - Page 35 INSTALACIÓN DEL PRODUCTO 1. Instale la válvula de entrada de agua Limpie el suelo y seque el agua antes de la instalación. Marque las líneas centrales de la salida de drenaje e instale la válvula de entrada en la pared. Conecte a puesta a tierra Precaución Choque Eléctrico! Salida GFCI...
- Page 36 INSTALACIÓN DEL PRODUCTO 3. Instalación de inodoro (Método 1) ① Instalación del anillo de sellado Incline ligeramente el inodoro hacia lado hasta que apoye sobre la superficie lateral. Instale el anillo de sellado tomando referencia a lo largo de la salida y el extremo pequeño del anillo de sellado dando hacia el inodoro.
- Page 37 INSTALACIÓN DEL PRODUCTO 4. Instalación de inodoro (Método 2) ① Retire el asiento del bidé Retire los tornillos de fijación del inodoro; Retire las tuberías de conexión y los cables del inodoro, separe el asiento del bidé del inodoro. Panel de decoración Tornillo Arandela Agujero fijo...
- Page 38 INSTALACIÓN DEL PRODUCTO ③ Instalación de la Cerámica Pegue el borde del fondo del inodoro con pegamento para vidrio. Alinee la base del inodoro sobre los tornillos de brida. Coloque la base del inodoro y dije el perno de la brida. Pegue el borde del fondo del inodoro con pegamento para vidrio, coloque la base del inodoro a lo largo de la línea de fuera y posicione la base del inodoro.
- Page 39 INSTALACIÓN DEL PRODUCTO 5. Conexión de la válvula de entrada de agua Conecte la manguera de entrada de agua trenzado a la válvula de ángulo de entrada de agua; NOTA: Limpie el piso y las herramientas. No use el baño de inmediato. Necesita 48 horas en curar y mantener el inodoro seco.
-
Page 40: Instalación Del Mando
INSTALACIÓN DEL MANDO Instrucciones para la Instalación del Mando Método 1： ① Coloque la cinta adhesiva de doble cara en la base fija del mando. ② Limpie el polvo, grasa, gotas de agua en las paredes con un trapo. ③ Fije la base del mando a la pared. Presiónala firmemente durante 3 a 5 minutos. Nota: aplicable a azulejos, vidrio y pared lisa. -
Page 41: Funciones & Ajustes
FUNCIONES & AJUSTES Función de lavado Limpieza posterior. Lavado trasero Lavado del bidé Lavado femenino. Ajustar la posición Ajuste la posición de la boquilla para ampliar el alcance de la limpieza. del pulverizado Ajustar el caudal de agua. Ajuste del flujo de agua La boquilla rocía chorros de agua de intensidad variable para masaje Lavado con masaje Oscila hacia adelante y hacia atrás para limpiar la mayoría de las áreas. - Page 42 FUNCIONES & AJUSTES Descripción general del panel de mando Desodorización Brazo rociador Oscilar Usuario 2 Autolimpieza Estilo 1 Descarga Masaje Usuario 1 Luz de noche Detener Lavado trasero Lavado bidé Secar Temperatura del agua Tecla bajar la temperatura del asiento Tecla subir la temperatura del asiento Coincidencia de Código: Mantenga pulsando el botón "Lavado bidé”...
-
Page 43: Instrucciones De Uso
FUNCIONES & AJUSTES Instrucciones de Uso Lavad trasero: Pulse el botón "Lavado trasero", la boquilla se extenderá, y luego comenzará el lavado trasero. Lavado bidé: Pulse el botón "Lavado de bidé" y la boquilla se extenderá, y luego comenzará el lavado de bidé. Secado: Pulse el botón "Secado"... - Page 44 FUNCIONES & AJUSTES Instrucciones de Uso AJUSTE DE LA TEMPERATURA DEL AIRE: Pulse el botón "Secado" para comenzar a secar. En el estado de secado, cada vez que se pulsa el botón, la temperatura del aire se ajusta entre los niveles, y se turnará entre los 3 niveles y el apagado cíclicamente.
- Page 45 FUNCIONES & AJUSTES Descripción de la función de la perilla No es necesario restablecer la Hacia atrás de usar perilla continua después Pulsar Hacia adelante Configuraciones ● Lavado de bidé: perilla hacia adelante, barra rociadora extendida, lavado de bidé funciona durante 2 minutos. ●...
-
Page 46: Mantenimiento
MANTENIMIENTO Mantenimiento y limpieza de tapa y asiento. 1. Desconecte la alimentación, apague la válvula de tres vías T. 2. En caso de usar una mezcla de limpiador con el agua, así como cualquier solución disponible para la limpieza del asiento, use una esponja o una tela suave y húmedo para limpiar el asiento. - Page 47 MANTENIMIENTO Medidas para Casos Especiales Cuando el inodoro no se puede descargar automáticamente debido a un corte de energía. USB TPYE-C Cuando no haya energía, conéctese a una batería portátil con USB TYPE-C para descargar el inodoro. Cuando el inodoro no se puede descargar automáticamente debido al corte del agua.
-
Page 48: Solución De Problemas
SOLUCIÓN DE PROBLEMAS Problemas Posibles Causas Acciones Verifique si la fuente de alimentación está El producto no funciona Encienda la fuente de alimentación. enchufada o si el protector contra fugas está desconectado. Pulse el botón de detener y espere el suministro de agua. - Page 49 SOLUCIÓN DE PROBLEMAS Posibles Causas Acciones Problemas La temperatura de Use el mando para ajustar la temperatura Se ha configurado una temperatura de secado no es suficiente del secado. secado muy baja. alta. Carga agua con un recipiente para No hay suministro de agua. El inodoro no descarga enjuagar.
-
Page 50: Garantía
Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo. DELUXE LIVING: Si tiene alguna pregunta o inquietud, pare y póngase en contacto con nosotros de inmediato.
