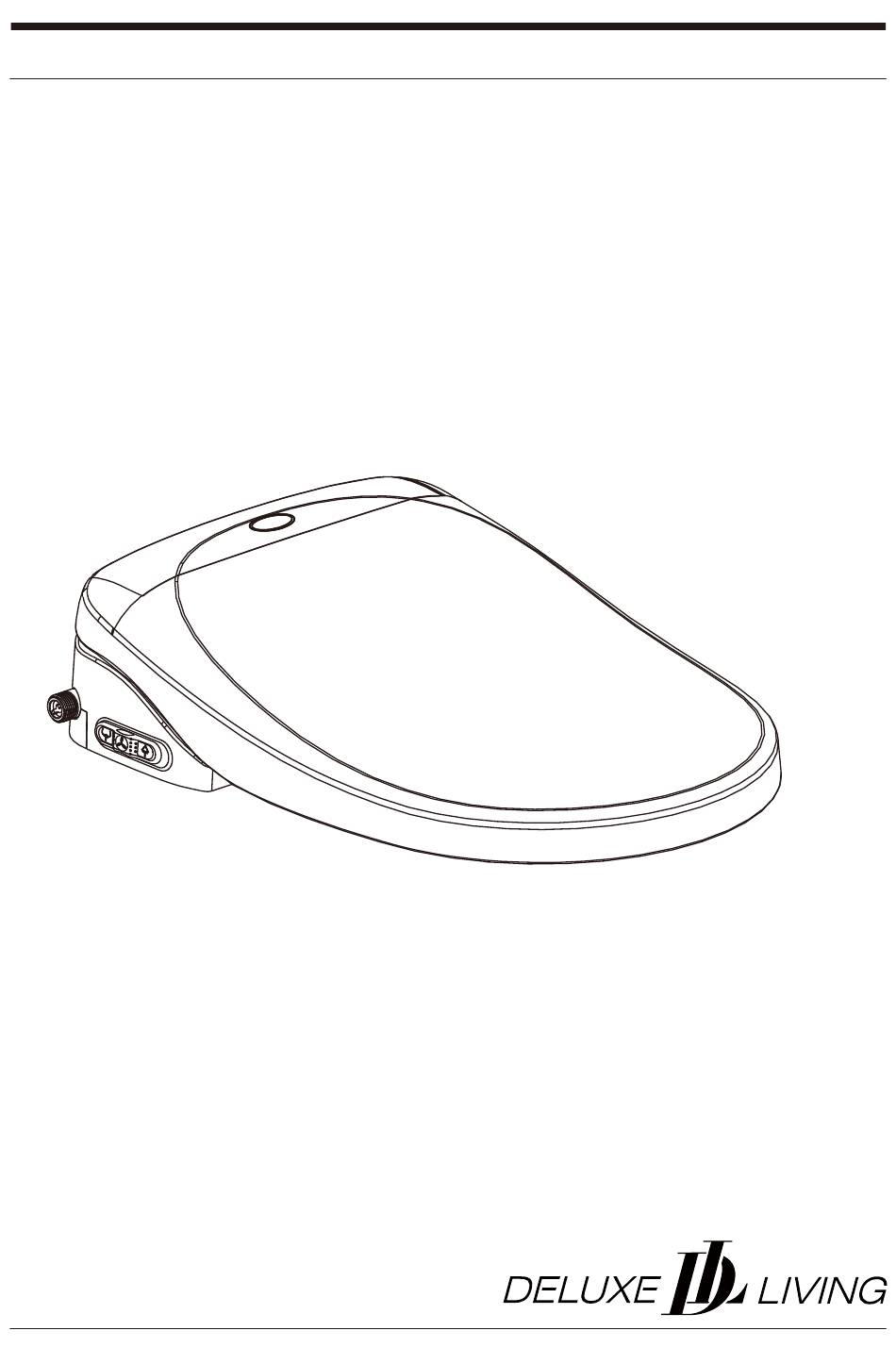

- Page 1 BS05-INSV1 INSTALLATION GUIDE Electric Bidet Seat With Remote Note: Before installation, please spread a soft mat on the ground to prevent damage to product and flooring.
-
Page 2: Table Of Contents
CONTENTS WARNING / ATTENTION UNIT & PARTS SPECIFICATION INSTALLATION 9-11 FUNCTIONS & SETTINGS 12-15 MAINTENANCE 16-18 TROUBLESHOOTING 19-20 WARRANTY... -
Page 3: Warning / Attention
WARNING / ATTENTION SAFETY INFORMATION This unit was manufactured for household use only. Read all operating instructions before installa- tion. NOTES: • This product should be installed according to this manual. • Please read this manual carefully and install properly. •... - Page 4 WARNING / ATTENTION WARNING Important Information WARNING: Risk of electric shock. Connect only to a properly-grounded dedicated circuit protected by a Class A Ground-Fault Circuit-Interrupter (GFCI)*. Do not remove the grounding pin or use a grounding adapter. WARNING: Risk of electric shock. Do not immerse or flush the product with water. CAUTION: Risk of product damage.
- Page 5 WARNNING / ATTENTION ATTENTION Do not use the “high” or “medium” range of seat temperature, warm air/wind temperature for a long period of time. Otherwise, there will be the risk of burns if used for a long time. During use, keep the skin close to the sensing area of the seat, otherwise the product will stop cleaning or warm air drying.
-
Page 6: Unit & Parts
UNIT & PARTS SMART TOILET SEAT REMOTE CONTROL REMOTE CONTROL HOLDER FAST-INSTALL ADJUSTABLE SLIDING VANE (2pcs) BASEBOARD REMOTE EXPANSION DOUBLE-FACED EXPANSION SCREW COMPONENT（EACH 2pcs） SCREW GROUP (EACH 2pcs) ADHESIVE TAPE USER'S MANUAL INLET HOSE T-JUNCTION COMPONENT User's Manual... - Page 7 UNIT & PARTS Pads Power indicator Decoration panel Dryer Seat sensor Seat Nozzles Posterior cleaning Feminine cleaning Posterior cleaning Dryer Feminine cleaning...
- Page 8 UNIT & PARTS Deodorizer panel Decorative sheets Inlet connector Fast-install button Baseboard Water outflow button Expansion bolt components Signal indicator Power cord buckle Fast-install baseboard...
-
Page 9: Specification
SPECIFICATION Dimension 15.43" W x 20.39" D x 5.04" H Rate Voltage AC 110V, 60HZ Power cord length 59 inches Wash about 0.1-0.18 gal/min(hydraulic pressure of 0.2Mpa) Feed Volume Bidet about 0.1-0.18 gal/min(hydraulic pressure of 0.2Mpa) Swing cleaning Swing cleaning back and forth Massage cleaning Interval cleaning/Powerful cleaning 5 levels... - Page 10 SPECIFICATION Product diagram 15.43 (392mm) 7.52 (191mm) 7.91 (201mm) 15.43 (392mm) 5.04 (128mm) 7.76 (197mm) 4.61 (117mm) 7.87 (200mm) The power outlet and the water inflow connection (Caution) Connect to grounded outlet Caution Electric Shock! GFCI outlet ※ If the power cord is not long enough, please do not use a extension cord. ※...
-
Page 11: Installation
INSTALLATION Expansion screws Adjustable sliding vane Fast-install baseboard Expansion nuts Install action holes Ceramic body 【Tips】 1. Put expansion nuts into installation holes 2. Put fast-install baseboard on installation holes 3. Put adjustable sliding vane on fast-install baseboard 4. Fix adjustable sliding vane and baseboard to ceramic body through expansion screws Put the cover seat in the direction of the fast-install baseboard, and push the cover seat as the arrow shown. - Page 12 INSTALLATION Water supplied by connecting products GFCI outlet Note: Turn off shut-off valve and drain the water tank before ① removing valves to prevent water spillage. ② ③ ① Connect the T-connector to the toilet inlet valve. ② Connect the included braided hose to the product. ×...
- Page 13 INSTALLATION Remote control installation instructions Method 1 ① Install the remote control fixing panel with a magnet on the remote control fixed seat and lock tightly. Note：Pay attention to the polarity when installing the magnet. Place the larger side of the magnet hole outside the fixed panel, and enclose the small hole surface inside the fixed panel, as shown in figure 1 below.
-
Page 14: Functions & Settings
FUNCTIONS & SETTINGS Cleansing functions Posterior cleaning Rear cleaning Feminine cleaning Front cleaning Spray position adjusting Adjust the nozzle position to expand the areas being cleaned Water flow adjusting Adjust water flow Massage cleaning Variable intensity of the water spray for massaging action Swing cleaning Swing back and forth to cleanse most areas Comfort functions... - Page 15 FUNCTIONS & SETTINGS Signal light Stop function Massage function Swing function Posterior cleaning Increase temperature Move the nozzle of water or air forward Feminine cleaning Water/air Spray bar BIDET temperature indicator position indicator Dry function Move the nozzle Decrease temperature backward of water or air Decrease water outflow...
- Page 16 FUNCTIONS & SETTINGS Stop Press the button; turns all functions off. Atmosphere light will be turned off or on by holding the “stop” button more than 2 sec. (Some models do not have this function). Posterior cleaning Press the button; posterior cleaning function will start after a beep. The function turns off after 2 min.
- Page 17 FUNCTIONS & SETTINGS Adjust water flow There are 5 settings. When the rear mode or bidet mode is turned on, the starting position is the third setting. Press the "+" button to increase water intensity. Press the "-" button to decrease water intensity. The indicator light corresponds to the setting.
-
Page 18: Maintenance
MAINTENANCE Removal & Maintenance ① Unplug the product and turn off the shut-off valve. Remove the inlet hose and drain excess water. ② Press the water outflow button to drain water out of toilet. ③ Press fast-install button. Remove the seat cover from toilet. - Page 19 MAINTENANCE Cleaning ① Turn off the water shut-off valve. ② Unplug the product and unscrew the inlet hose. ③ Press the quick installation button and take off the seat cover. ④ Wipe the seat cover with a sponge or a smooth cloth. Only use natural cleaning substances. ⑤...
- Page 20 MAINTENANCE Nozzle cleaning ① Press the Posterior and Bidet Button simultaneously for approximately 2 seconds for the nozzle to extend out. Remove the nozzle ② Scrub the nozzle and spray rod with a toothbrush, sponge, or smooth cloth with soap or mild detergent. ③...
-
Page 21: Troubleshooting
TROUBLESHOOTING Common Troubleshooting Problems Possible Causes Actions Check to see if the power supply is plugged The product doesn't work Switch the power supply on in or the leakage protector is disconnected Please press the stop button and wait for the water supply Please open the water-inflow No water outflow from nozzle or the water No response when pressing... - Page 22 TROUBLESHOOTING Troubleshooting and alarm maintenance Problems Possible Causes Actions If the power light flashes 1 time The inlet water temperature sensor is as it lights for 2 sec. faulty or there is a broken circuit. If the power light flashes 2 times The outlet water temperature sensor is as it lights for 2 sec.
-
Page 23: Warranty
Warning: Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. DELUXE LIVING: If you have any questions or concerns, please stop and contact us immediately. After Sales Customer Service: CustomerService@Deluxelivinghome.com... - Page 24 BS05-INSV1 GUÍA DE INSTALACIÓN ASIENTO BIDÉ ELÉCTRICO CON MANDO Nota: antes de la instalación, extienda una alfombrilla en el suelo para evitar daños en el producto y el suelo.
- Page 25 CONTENTS ADVERTENCIA UNIDAD & PARTES ESPECIFICACIONES INSTALACIÓN 9-11 FUNCIONES & AJUSTES 12-15 MANTENIMIENTO 16-18 SOLUCIÓN DE PROBLEMAS 19-20 GARANTÍA...
- Page 26 AVISO / ATENCIÓN INFORMACIÓN DE SEGURIDAD Esta unidad fue fabricada únicamente para uso doméstico. Lea todas las instrucciones de funcionamiento antes de la instalación. NOTAS: • El producto se debe instalar según este manual. • Lea atentamente este manual e instale correctamente. •...
-
Page 27: Advertencia
AVISO / ATENCIÓN AVISO ADVERTENCIA IMPORTANTE: Riesgo de chique eléctrico. Conéctelo únicamente a un circuito eléctrico dedicado correctamente puesto a tierra y protegido por un interruptor para circuitos con pérdida a tierra (GECI)* de clase A. No retire la clavija con puesta a tierra ni utilice adaptador con puesta a tierra. - Page 28 AVISO / ATENCIÓN ATTENCIÓN Evitar tener el rango “alto” o “medio” de temperatura del asiento y del aire caliente/viento para un largo periodo de tiempo. De lo contrario, usar durante largo tiempo tiene riesgo de quemaduras. Durante el uso, mantenga la piel cerca del área de detección del asiento; de lo contrario, el producto dejará...
- Page 29 UNIDAD & PIEZAS ASIENTO DE INODORO INTELIGENTE MANDO SOPORTE PARA MANDO BANDEJA DE ALETA DESLIZANTE A DISTANCIA INSTALACIÓN AJUSTABLE RÁPIDA (2 unid.) GRUPO DE TORNILLOS GRIFO ADHESIVO COMPONENTE DE TORNILLO DE EXPANSIÓN DE EXPANSIÓN REMOTA DE DOBLE CARA （2 piezas para cada uno） (2 piezas para cada uno.) MANUAL DE USUARIO MANGUERA...
- Page 30 UNIDAD & PIEZAS Pads Tapa Indicador de energía Panel de decoración Secador Sensor de asiento Asiento Boquilla Lavado trasero Lavado de bidé Lavado trasero Secador Lavado de bidé...
- Page 31 UNIDAD & PIEZAS Panel desodorizante Láminas decorativas Conector de entrada Botón de salida de agua Botón de Bandeja instalación rápida Componentes de los pernos de expansión Indicador de señal Hebilla de cable de Bandeja de alimentación instalación rápida...
-
Page 32: Especificaciones
ESPECIFICACIONES Dimensión 15.43" W x 20.39" D x 5.04" H Voltage AC 110V, 60HZ Longitud del cable de alimentación 59 pulgadas Lavado Alrededor de 0.1-0.18 gal/min (presión hidráulica de 0.2Mpa) Volumen de alimentación Bidé Alrededor de 0.1-0.18 gal/min (presión hidráulica de 0.2Mpa) Lavado de columpio Lavado oscilante Lavado con masaje... - Page 33 ESPECIFICACIONES Diagrama de producto 15.43 (392mm) 7.52 (191mm) 7.91 (201mm) 15.43 (392mm) 5.04 (128mm) 7.76 (197mm) 4.61 (117mm) 7.87 (200mm) Toma de corriente y conexión de entrada de agua (Precaución) Conectar a la toma de tierra ¡Cuidado con la descarga eléctrica! Toma GFCI ※...
-
Page 34: Instalación
INSTALACIÓN Tornillos de expansión Pala deslizante ajustable Bandeja de instalación rápida Tuercas de expansión Instalar orificios de acción Cuerpo cerámico 【Consejos】 1. Coloque las tuercas de expansión en los orificios de instalación 2. Coloque el zócalo de instalación rápida en los orificios de instalación. - Page 35 INSTALACIÓN Agua suministrada por productos de conexión Toma GFCI Nota: Cierre la válvula de cierre y vacíe el depósito de agua ① antes de retirar las válvulas para evitar derrames de agua. ② ③ ① Conecte el conector en T a la válvula de entrada del inodoro. ②...
- Page 36 INSTALACIÓN Instrucciones de instalación del mando a distancia Método 1 ① Instale el panel de soporte del mando a distancia con un imán en el soporte del mando a distancia y bloquéelo firmemente. Nota：Preste atención a la polaridad cuando instale el imán. Coloque el lado más grande del orificio del imán fuera del panel fijo, y encierre la superficie del orificio pequeño dentro del panel fijo, como se muestra en la imagen 1.
-
Page 37: Funciones & Ajustes
FUNCIONES & AJUSTES Funciones de lavado Lavado trasero Lavado trasero Lavado de bidé Lavado de bidé Ajuste de la posición Ajuste de la posición de la boquilla para ampliar las zonas de lavado de pulverización Ajuste del caudal de agua Ajuste del caudal de agua Intensidad variable del chorro de agua para masajear Lavado con masaje... - Page 38 FUNCIONES & AJUSTES Luz de señal Parar Función de masaje Oscilación Lavado trasero Aumentar la temperatura del Mover la boquilla agua o del aire hacia delante Lavado de bidé Indicador Indicador de posición BIDET de temperatura del agua/aire de la barra de pulverización Función de secador Mover la boquilla...
- Page 39 FUNCIONES & AJUSTES Parar Pulse el botón y se apagan todas las funciones. La luz de ambiente se apagará o encenderá manteniendo pulsado el botón "stop" más de 2 seg. (Algunos modelos no disponen de esta función). Lavado trasero Pulse el botón; la función del lavado trasero se iniciará tras un pitido. La función se apaga después de 2 min.
- Page 40 FUNCIONES & AJUSTES Ajuste de caudal de agua Son 5 niveles. Cuando se activa el modo de lavado trasero o de bidé, la posición inicial es el tercer ajuste. Pulse el botón "+" para aumentar la intensidad del agua. Pulse el botón "-" para reducir la intensidad del agua. El indicador luminoso corresponde al ajuste.
-
Page 41: Mantenimiento
MANTENIMIENTO Retirada & Mantenimiento ① Desenchufe el producto y cierre la válvula de cierre. Retire la manguera de entrada y drene el exceso de agua. ② Pulse el botón de salida de agua para vaciar el inodoro. ③ Pulse el botón de instalación rápida. Retire la tapa del asiento del inodoro. - Page 42 MANTENIMIENTO Limpieza ① Cierre la llave de paso del agua. ② Desenchufe el producto y desenrosque la manguera de entrada. ③ Pulse el botón de instalación rápida y retire la tapa del asiento. ④ Limpie la cubierta del asiento con una esponja o un paño suave. Utilice únicamente sustancias de limpiezas naturales ⑤...
- Page 43 MANTENIMIENTO Limpieza de boquilla ① Pulse los botones del lavado trasero y de bidé simultáneamente durante aproximadamente 2 segundos para que la boquilla se extienda hacia fuera. Retire la boquilla. ② Frote la boquilla y la varilla de pulverización con un cepillo de dientes, una esponja o un paño suave con jabón o detergente suave.
-
Page 44: Solución De Problemas
TROUBLESHOOTING Solución de problemas comunes Causas posibles Soluciones Problemas Compruebe si la fuente de alimentación está Encienda la alimentación de enchufada o si el protector contra fugas está El producto no funciona energía desconectado Por favor, pulse el botón de parada y espere al suministro de agua Si la válvula de entrada de agua... - Page 45 TROUBLESHOOTING Solución de problemas y mantenimiento de alarmas Problemas Causas posibles Soluciones La luz de encendido parpadea 1 El sensor de temperatura del agua de vez mientras se enciende durante entrada está averiado o hay un circuito 2 seg. roto. La luz de encendido parpadea 2 El sensor de temperatura del agua de veces mientras se enciende...
-
Page 46: Garantía
Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo. DELUXE LIVING: Si tiene alguna pregunta o inquietud, pare y póngase en contacto con nosotros de inmediato.
