BEDIENUNGSANLEITUNG

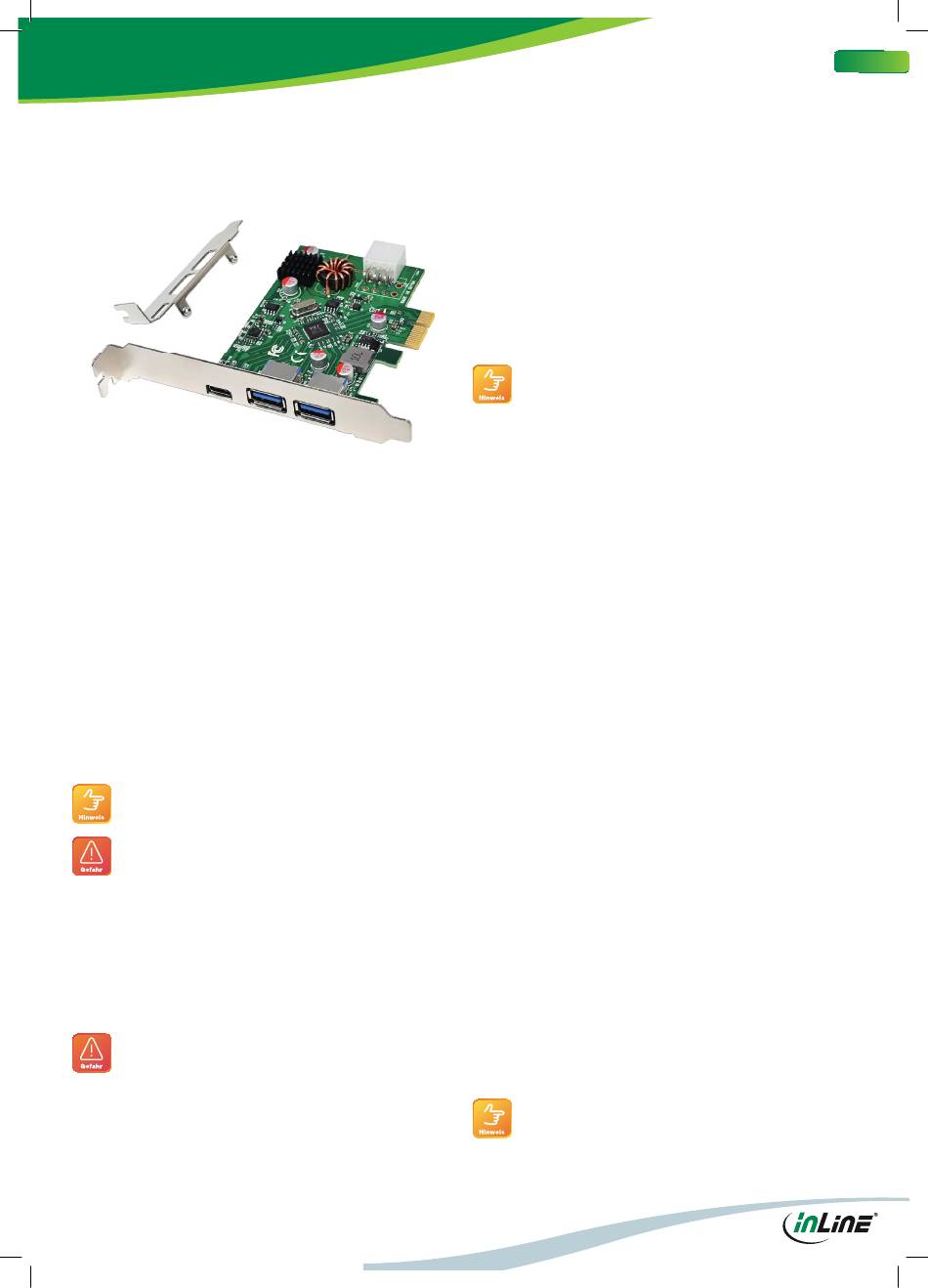

InLine® Schnittstellenkarte, 2x USB-A, 1x USB-C 3.2 Gen.1,
PCIe, PD3.0, mit 6pol-Stromanschluss
ALLGEMEINES
Gültigkeit:
Diese Bedienungsanleitung gilt für folgendes Produkt:
• 76661M InLine® Schnittstellenkarte, 2x USB-A, 1x USB-C 3.2 Gen.1, PCIe,
PD3.0, mit 6pol-Stromanschluss
Hersteller:
INTOS ELECTRONIC AG
Siemensstraße 11
D-35394 Gießen
service@inline-info.com
Datum: 06 / 2024
LIEFERUMFANG
1x InLine® Schnittstellenkarte
1x Low-Profi le Slotblech
1x Treiber-CD
1x Bedienungsanleitung (Deutsch/Englisch)
Prüfen Sie den Lieferumfang auf Vollständigkeit. Sollten einzelne Bestandteile fehlen,
kontaktieren Sie bitte Ihren Fachhändler.
ERKLÄRUNG VON WARNSYMBOLEN UND HINWEISEN
Dieses Symbol kennzeichnet Informationen, die zum besseren Verständ-
nis beitragen.
Dieses Symbol weist darauf hin, dass grundlegende Gefahren für die
Gesundheit von Personen bestehen können.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Diese InLine® Schnittstellenkarte ist eine Zusatzkarte zum Einstecken in den
Computer.
• Kann mit Windows und Linux verwendet werden
• Installation in freiem PCIe-Steckplatz auf dem Mainboard des Computers
ALLGEMEINE WARNHINWEISE
• Öffnen Sie das Computergehäuse nicht für die Installation, bevor die Strom-
quelle abgezogen ist
• Vor Staub und Feuchtigkeit schützen
Wenn das Computergehäuse geöffnet ist, können spannungsführende Teile
berührt werden, es besteht die Gefahr eines Stromschlags und die Instal-
lation muss möglicherweise von einem Fachbetrieb durchgeführt werden.
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG
Als nicht bestimmungsgemäße Verwendung im Sinne einer vorhersehbaren Fehl-
anwendung gilt Folgendes:
• Installieren Sie die Schnittstellenkarte in den richtigen Steckplatz, da sonst
Computer und Karte beschädigt werden können.
• Vermeiden Sie bei der Installation das Auftreten von Kurzschlüssen oder Bypässen.
EINFÜHRUNG
Diese InLine® Schnittstellenkarte erweitert den PC um zwei externe USB-A sowie
einen USB-C Anschluss mit einer maximalen Datenübertragungsrate von 5 Gb/s.
Es können verschiedene USB-Geräte, wie bspw. Dockingstations, Cardreader,
Massenspeicher usw., verbunden werden.
Der USB-C Port unterstützt die Power Delivery (PD3.0) Funktion. Darüber können
angeschlossene Geräte wie bspw. Smartphones, Tablets oder Notebooks geladen
werden.
SYSTEMANFORDERUNG
• Mainboard mit einem verfügbaren PCIe-Steckplatz
• Unterstützendes Betriebssystem
• Optisches Laufwerk für die Treiberinstallation
• Optional können Treiber auf folgender Seite heruntergeladen werden:
www.inline-info.com/downloadcenter
Bevor Sie die Schnittstellenkarte installieren und aktivieren, stellen Sie
bitte sicher, dass Sie eine vollständige Sicherung Ihrer vorhandenen
Daten von der Festplatte haben. Der Hersteller ist nicht verantwortlich
für die Datenübermittlung aufgrund von Missbrauch, Fehlanwendung oder Nach-
lässigkeit. Sollten Sie ein Installationsproblem haben, wenden Sie sich bitte an
Ihren Händler.
EIGENSCHAFTEN / SPEZIFIKATIONEN
• Chipsatz VIA VL805
• Entspricht PCI Express V2.0
• Anschlüsse extern:
1x USB-C 3.2 Gen.1 (Datenübertragung und Power Delivery, PD3.0)
2x USB-A 3.2 Gen.1
• Anschlüsse intern: 1x PCIe-Stromanschluss, 6-polig
• Unterstützt USB-Datenübertragungsraten von bis zu 5 Gb/s, 480 Mb/s, 12
Mb/s, 1,5 Mb/s (abwärtskompatibel)
• Elektrische Leistung pro Port:
USB-C max. 30 W (20 V / 1,5 A)
USB-A max. 4,5 W (5 V / 0,9 A)
• Unterstützt Microsoft Windows XP oder neuer, Server 2008 R2 oder neuer,
Linux Kernel 2.6.x oder neuer
HARDWARE-INSTALLATION
1. Schalten Sie Ihren Computer und alle daran angeschlossenen externen Geräte aus
2. Trennen Sie Ihren Computer von der Stromquelle, ziehen Sie den Stecker des
Netzkabels, trennen Sie alle Peripheriegeräte
3. Öffnen Sie das Computergehäuse. Schlagen Sie für weitere Details im Hand-
buch des Computers nach
4. Suchen Sie einen freien PCIe-Steckplatz und entfernen Sie die Slotblende.
Verwahren Sie die Halterungsschraube für den späteren Gebrauch
5. Richten Sie die Karte horizontal zum PCIe-Steckplatz aus und stecken Sie sie
fest und gleichmäßig in den Steckplatz
6. Sobald Sie die Karte richtig in den Steckplatz eingesetzt haben, befestigen Sie
sie mit der Halterungsschraube am Computergehäuse
7. Verbinden Sie einen der 6-poligen PCIe-Stromanschlüsse Ihres PC-Netzteils
mit dem 6-poligen PCIe-Stromanschluss der Karte
8. Schließen und sichern Sie das Computergehäuse. Schalten Sie Ihren Computer
ein, nachdem Sie alle Peripheriegeräte und das Netzkabel angeschlossen haben
TREIBER-INSTALLATION
Windows Betriebssysteme
Für Windows® XP/Vista/Windows 7/Windows 8/8.1 (32/64 Bit)
1. Legen Sie die Treiber-CD in Ihr optisches Laufwerk ein.
2. Öffnen Sie den Ordner des entsprechenden Treibers:
[Laufwerksbuchstabe]:\USB3.0 VL805-806\VIA_XHCI_Driver_V4.40D_AP und
doppelklicken Sie die Datei „VIA_XHCI_Driver_V4.40D_AP.exe".
3. Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation abzu-
schließen.
So überprüfen Sie die Treiberinstallation unter Windows XP/ 7 / 8 / 8.1
Klicken Sie auf die Registerkarte „Geräte-Manager" in den Systemeigenschaften,
die Sie über die Windows-Systemsteuerung erreichen. Sie sollten einen „VIA USB
3.0 Root Hub" und einen „VIA USB eXtensible Host Controller" unter dem Punkt
„Universal Serial Bus controller" sehen.
Unter Windows 10 und Windows 11 ist keine Treiberinstallation notwendig.
