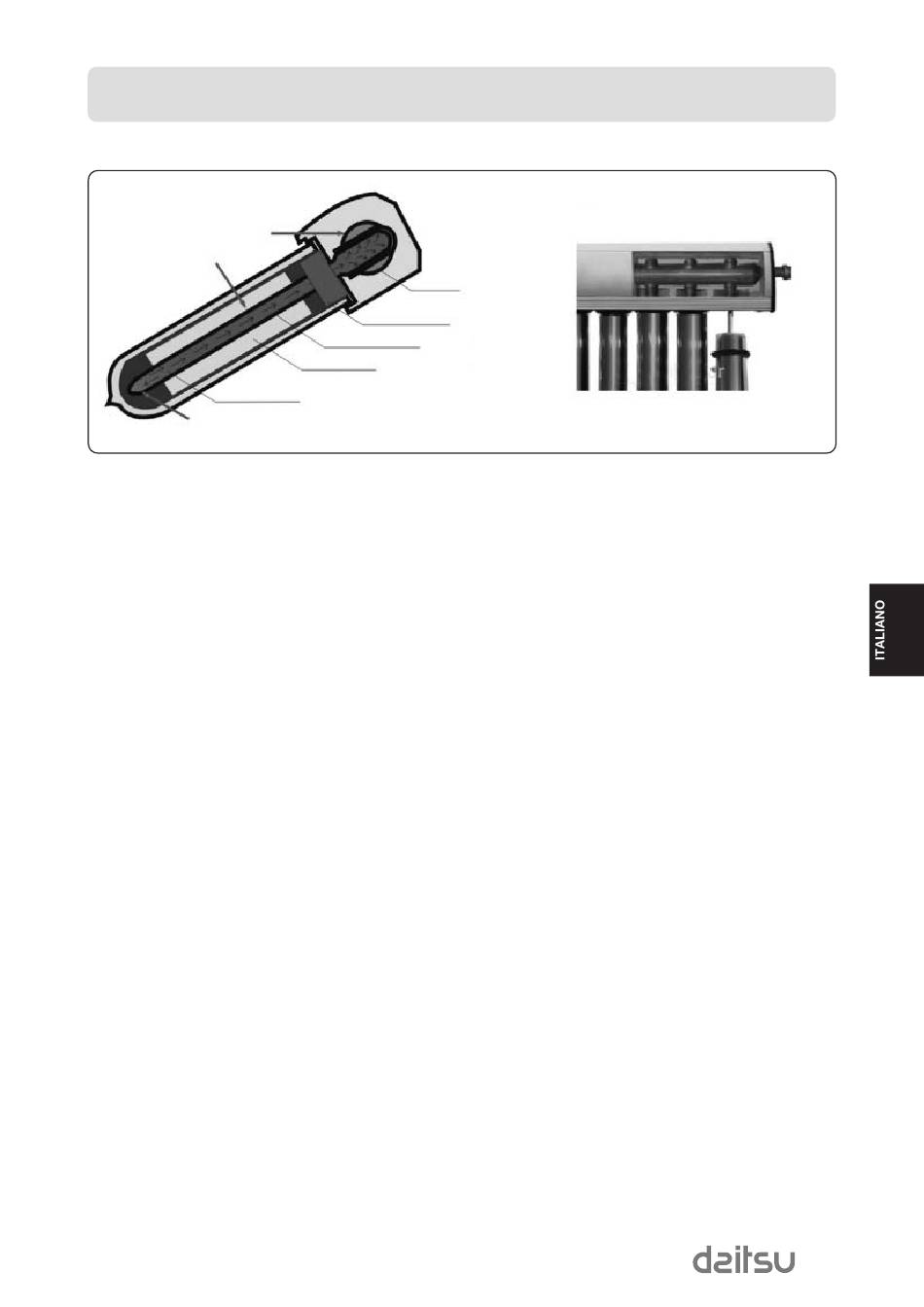

STRUTTURA DEL TUBO DI CALORE CON TUBO DI VETRO

Il vapore sale verso
l'estremità del tubo di
calore
Liquido termovettore
Il vapore si condensa e torna al fondo del tubo
per ripetere il ciclo
Aprire la scatola o le scatole che contengono i tubi sottovuoto e i tubi di calore. Verificare che tutti i tubi sottovuoto siano intatti e
che il fondo di ogni tubo sia argentato. Se è bianco o chiaro, significa che è rotto e che dovrà essere sostituito. Ogni tubo sottovuo-
to contiene otto alette di metallo per il trasferimento di calore. Non appena i tubi vengono tolti dalla scatola, collocare i tappi di
gomma che si trovano nella scatola del collettore. Proteggeranno l'estremità inferiore di ogni tubo di vetro ed impediranno che si
rompano se ricevono qualche colpo. Non estrarre, né esporre i tubi alla luce del sole fino a quando non vengono installati. Altrimenti
il tubo interno e l'aletta di trasferimento termico si riscalderanno molto. La superficie esterna del vetro, invece, non si riscalderà.
Caratteristica speciale
Il sistema può funzionare con pressioni fino a 0,6 Mpa. Si può combinare con un'altra fonte di energia già esistente. Non è neces-
sario installare il serbatoio sul collettore.
Serbatoio interno
Tappo di chiusura in gomma
Tubo di calore in rame
Aletta di alluminio
