Panasonic FR-KZ22E Instruction Manual

INSTRUCTION
MANUAL

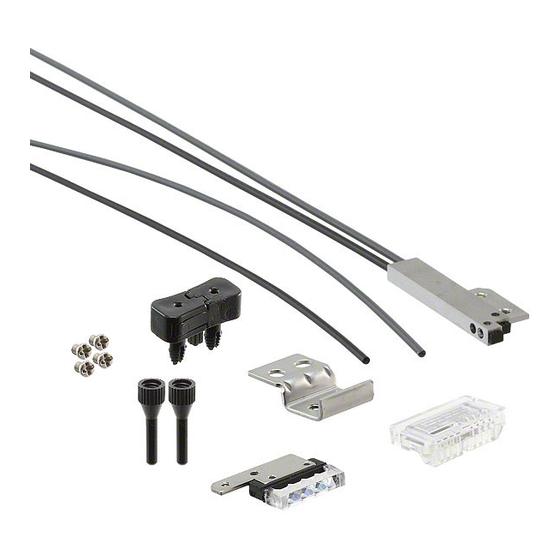

Retroreflective Type Narrow Beam Fiber Head
FR-KZ22E
MJEC-FRKZ22E No.0103-27V
● For the connecting method of the fiber attachment, refer to the Instruction Manual attached to the fiber
attachment.
● Also read "Instruction Manual of General-purpose Fiber Head" carefully and thoroughly for the cor-
rect and optimum use.

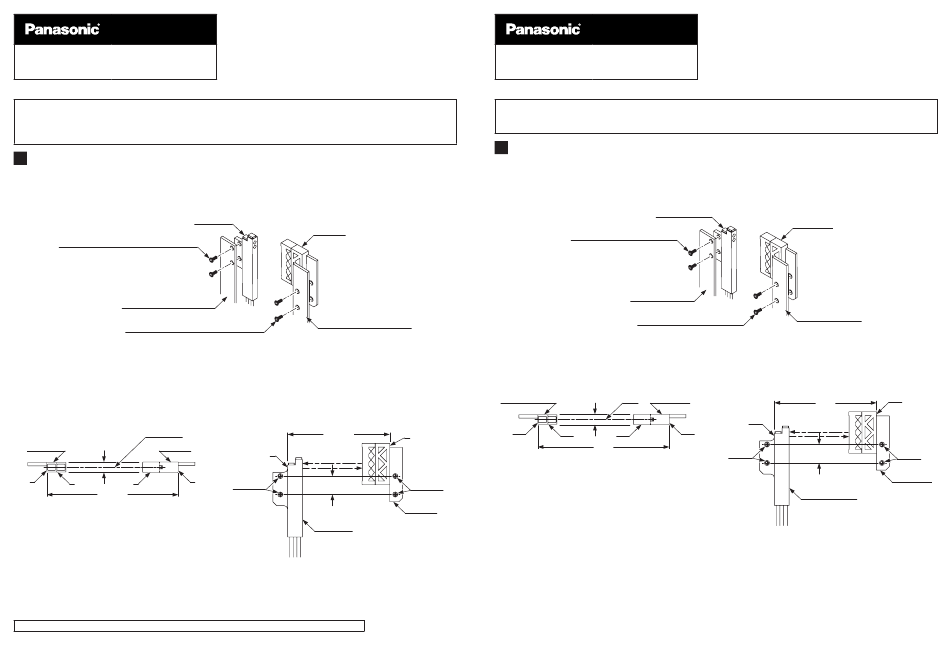

1 MOUNTING
● For mounting the fiber head and the reflector, use the accessory M1.4 screws (length 1.6mm), and be
sure to mount through the mounting plate (thickness 0.9mm or less) as shown in the figure below.
The tightening torque should be 0.14N·m or less. Take care that tightening with excessive force may
damage the screws.
M1.4 screw (length1.6mm) (Accessory)
Mounting plate
(Thickness 0.9mm or less)
M1.4 screw (length1.6mm) (Accessory)
● When the fiber head is mounted in locations where shock / vibration is applied, tighten the screws with
the screw lock etc.
● Take care that, since the aperture angle of this product is very narrow, the beam may not be received
depending upon the setting.
● When installing the product, take sufficient care that, the mounting holes of the fiber head and the reflec-
tor should be parallel to each other, and also A, B and C, shown in the figure below, should be parallel to
each other respectively so that the beam axis is not misalined or tilted.
(Top view)
Beam axis
Parallel
Fiber head Reflector
A A
B B
Parallel
Panasonic Industry Co., Ltd.
1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8506, Japan
https://industry.panasonic.com/
Please visit our website for inquiries and about our sales network.
Panasonic Industry Co., Ltd. 2024
April, 2024
Thank you very much for purchasing Panasonic
products. Please read this Instruction Manual
carefully and thoroughly for the correct and opti-
mum use of this product. Kindly keep this manual
in a convenient place for quick reference.
Fiber head
Reflector
Mounting plate
(Thickness 0.9mm or less)
(Side view)
Parallel
C
Mounting
hole
Parallel
Fiber head
PRINTED IN JAPAN
ミラー反射型狭光芒ファイバヘッド
FR-KZ22E
● ファイバセンサアンプへの装着方法については、ファイバセンサアンプに付属の取扱説明書をご参照
ください。
● ｢汎用ファイバヘッドの取扱説明書｣もよくお読みになり、正しく最適な方法でご使用ください。
1
取り付け
● ファイバヘッドおよび反射ミラーは付属のM1.4ねじ(長さ1.6mm)を使用し、下図のように必ず取付板
(厚さ0.9mm以下)に取り付けてください。
そのときの締め付けトルクは、0.14N･m以下としてください。過度の力で締め付けるとねじが破損する
場合がありますのでご注意ください。
M1.4ねじ(長さ1.6mm)(付属)
● 振動・衝撃のある場所に取り付ける場合、ネジロックなどを使用してください。
● 本製品の開口角は非常に狭く、設置の状態によっては入光しない場合がありますのでご注意ください。
● 設置の際には、下図のようにファイバヘッドと反射ミラーの取付穴を互いに平行にし、またA部、B部、
C部もそれぞれ平行になるように取り付け、光軸のズレや傾きに充分注意してください。
＜上から見た図＞
ファイバヘッド
A部
B部
C
Mounting
hole
Reflector
パナソニック インダストリー株式会社
〒571-8506 大阪府門真市大字門真1006番地
https://industry.panasonic.com/
＜FAデバイス技術相談窓口＞
TEL：0120-394-205
受付時間：平日の9時～12時、13時～17時(土日祝日、年末年始、当社休業日を除く)
Panasonic Industry Co., Ltd. 2024
2024年4月発行
このたびは、パナソニック製品をお買い上げい
取 扱 説 明 書
ただき、ありがとうございます。
ご使用の前にこの取扱説明書をよくお読みにな
り、正しく最適な方法でご使用ください。
尚、この取扱説明書は大切に保管してください。
ファイバヘッド
取付板
(厚み0.9mm以下)
M1.4ねじ(長さ1.6mm)(付属)
＜横から見た図＞
平行
光軸 反射ミラー
C部
A部
B部
平行
取付穴
PRINTED IN JAPAN
反射ミラー
取付板
(厚み0.9mm以下)
C部
平行
取付穴
反射ミラー
平行
ファイバヘッド
