SERVICE MANUAL
Ver. 1.0 2006. 06
Manufactured under license from Dolby Laboratories.
"Dolby" and the double-D symbol are trademarks of
Dolby Laboratories.
"DTS" and "DTS 2.0" are trademarks of Digital
Theater Systems, Inc.
Amplifier section
1)
Stereo Power Output
, Reference Power Output
8 ohms 20 Hz – 20 kHz, THD 0.09 %
90 W + 90 W, 110 W/ch
8 ohms 1 kHz, THD 0.7 %
105 W + 105 W, 120 W/ch
8 ohms 1 kHz, THD 10 %
130 W + 130 W, 160 W/ch
1) Measured under the following conditions:
230 V AC, 50 Hz
2) Reference power output for front speakers.
Depending on the sound field settings and
the source, there may be no sound output.
Frequency response
Analog
10 Hz – 70 kHz
+0.5/–2 dB (with sound
field and tone bypassed)
Sony Corporation
9-887-325-01
2006F04-1
Home Audio Division
© 2006. 06
Published by Sony Techno Create Corporation
STR-DG300

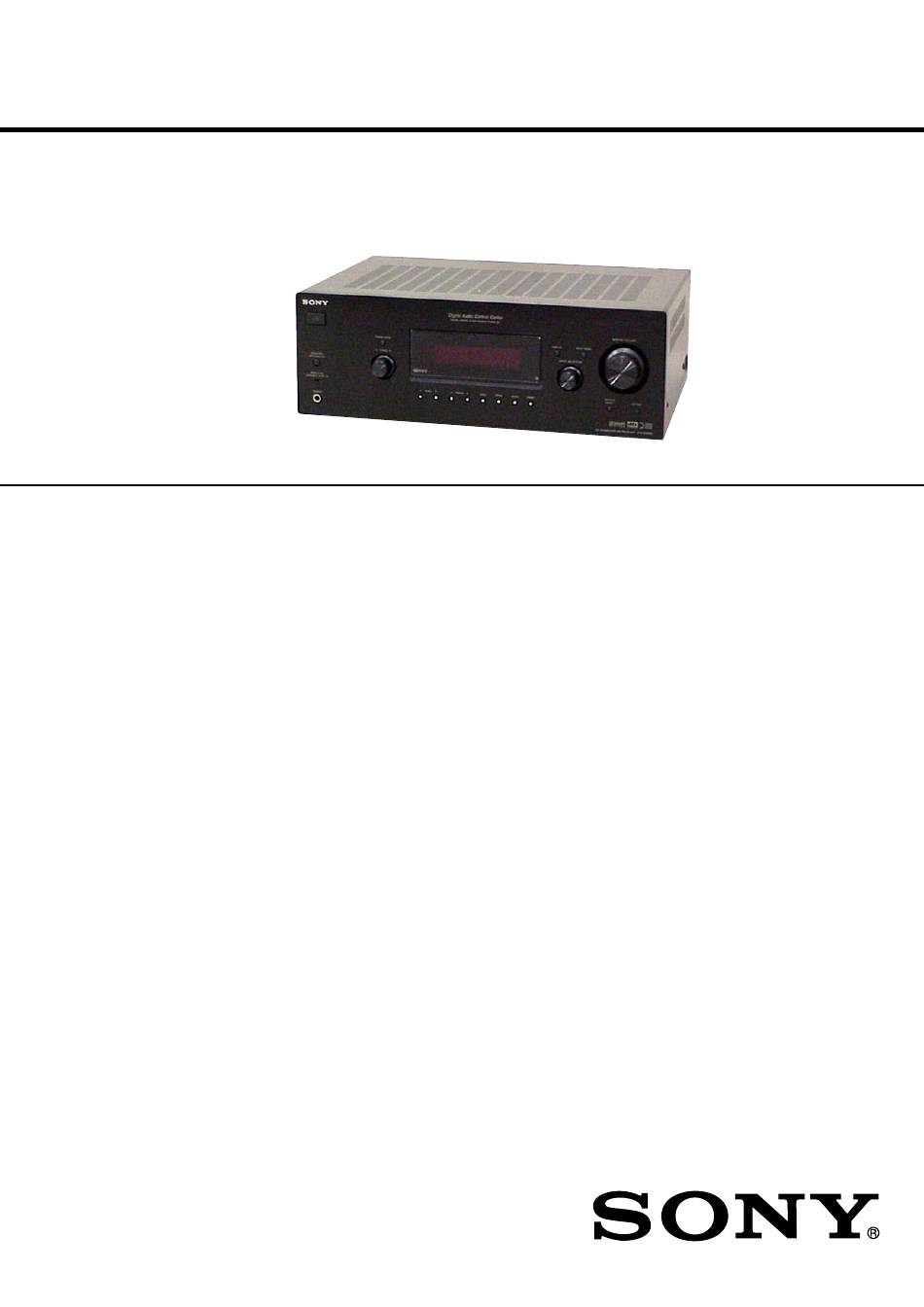

Photo: Black type
SPECIFICATIONS
1) 2)
Inputs
Analog
Sensitivity: 500 mV/
50 kohms
3)
S/N
: 96 dB
(A, 500 mV
Digital (Coaxial)
Impedance: 75 ohms
S/N: 100 dB
(A, 20 kHz LPF)
Digital (Optical)
S/N: 100 dB
(A, 20 kHz LPF)
Output (Analog)
AUDIO OUT
Voltage: 500 mV/10 kohms
SUB WOOFER
Voltage: 2 V/1 kohm
Tone
Gain levels
±6 dB, 1 dB step
3) INPUT SHORT (with sound field and tone bypassed).
4) Weighted network, input level.
FM STEREO/FM-AM RECEIVER
AEP Model
4)
)
– Continued on next page –
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the STR-DG300 and is the answer not in the manual?

Questions and answers

Summary of Contents for Sony STR-DG300

  • Page 1 3) INPUT SHORT (with sound field and tone bypassed). field and tone bypassed) 4) Weighted network, input level. – Continued on next page – FM STEREO/FM-AM RECEIVER Sony Corporation 9-887-325-01 2006F04-1 Home Audio Division © 2006. 06 Published by Sony Techno Create Corporation...
  • Page 2 COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY.
  • Page 3: Table Of Contents

    STR-DG300 TABLE OF CONTENTS 1. GENERAL Description and location of parts ..........4 2. DISASSEMBLY 2-1. Case ..................6 2-2. Front Panel Section ............. 7 2-3. Back Panel Section .............. 7 2-4. DIGITAL Board ..............8 2-5. MAIN Board Section ............8 2-6.
  • Page 4: General

    STR-DG300 SECTION 1 GENERAL This section is extracted from instruction manual. Name Function Getting Started M MOVIE, Press to select sound fields MUSIC for movie or music (page 29). Description and location of parts N A.F.D. Press to select A.F.D.
  • Page 5 You can also use the remote to control that the remote is assigned to operate (page 40). the Sony audio/video components that the If you press ?/1 (B) at the remote is assigned to operate (page 40). same time, it will turn off the...
  • Page 6: Disassembly

    STR-DG300 SECTION 2 DISASSEMBLY Note : This set can be disassemble according to the following sequence. 2-1. CASE (Page 6) 2-2. FRONT PANEL SECTION 2-3. BACK PANEL SECTION (Page 7) (Page 7) 2-6. STANDBY BOARD 2-4. DIGITAL BOARD (Page 9) (Page 8) 2-5.
  • Page 7: Front Panel Section

    STR-DG300 2-2. FRONT PANEL SECTION 2 CN2500 (3P) 1 CNP791 (4P) 5 front panel section 3 wire (flat type) (23 core) (CNS505) 4 five screws (+BVTP 3 × 8) 2-3. BACK PANEL SECTION 3 screw (+BVTP 3 × 8) 4 two screws (+BVTP 3 ×...
  • Page 8: Digital Board

    STR-DG300 2-4. DIGITAL BOARD 2 CNP503 (5P) 1 CNP505 (23P) 3 CNP504 (7P) 5 DIGITAL board 4 screw (+BVTP 3 × 8) 2-5. MAIN BOARD SECTION 7 screw 4 CNP802 (5P) (+BV3 (3 -CR) ) 3 CNP801 (3P) 6 two screws...
  • Page 9: Standby Board

    STR-DG300 2-6. STANDBY BOARD 4 STANDBY board 3 screw (+BVTP 3 × 8) 1 CNP902 (2P) 2 CNP804 (3P)
  • Page 10: Test Mode

    STR-DG300 SECTION 3 TEST MODE FACTORY PRESET MODE KEY CHECK MODE * All preset contents are reset to the default setting. * Button check * Procedure: * Procedure: While depressing the [SPEAKERS $OFF/A/B/A+B%] and the While depressing the [SPEAKERS $OFF/A/B/A+B%] and the [A.F.D.]...
  • Page 11: Diagrams

    STR-DG300 SECTION 4 DIAGRAMS 4-1. BLOCK DIAGRAM — TUNER/AUDIO SECTION — J2500 VIDEO 3 IN/ PORTABLE AUDIO IN VIDEO 1 VIDEO 2 SA-CD/CD MD/TAPE MD/TAPE AUDIO IN AUDIO OUT AUDIO IN AUDIO IN –7V J402 J403 FUNCTION SELECT J404 IC401...
  • Page 12: Block Diagram - Digital Section

    STR-DG300 4-2. BLOCK DIAGRAM — DIGITAL SECTION — 8CH DAC IC1401 IC1501 IC1452 IC1403 VOUT5 L OUT DOUT DATA3 L IN AUDIO L-IN SDI1 SD01 VOUT6 SD02 24 R-CH TUNER/ SD03 25 AUDIO LRCK 13 SECTION BCK 14 (Page 11)
  • Page 13: Block Diagram - Key/Display Section

    STR-DG300 4-3. BLOCK DIAGRAM — KEY/DISPLAY SECTION — FL DISPLAY DRIVER SYSTEM IC100 CONTROL IC1101 (3/4) SEG1 FL101 FL LAT 9 STB SEG16 VACUUM BUFFER 7 DIN FLUORESCENT IC101 GRID12 8 CLK DISPLAY GRID1 TUNER/ FL CLK X1101 AUDIO FL DATA...
  • Page 14: Block Diagram - Power Section

    STR-DG300 4-4. BLOCK DIAGRAM — POWER SECTION — J791 PHONES R-CH PRE DRIVER IC701 TM600 +VOUT2 IN 2 TUNER/ L-CH DRIVE -VOUT2 DRIVE POWER AMP RELAY AUDIO Q701-704 FRONT B DRIVER CURRENT R-CH SECTION R-CH R-CH Q790 DETECT RY791 (Page 11)
  • Page 15: Circuit Boards Location

    STR-DG300 4-5. CIRCUIT BOARDS LOCATION THIS NOTE IS COMMON FOR PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS. (In addition to this, the necessary note is printed in each block.) for schematic diagram: for printed wiring boards: • X : parts extracted from the component side.
  • Page 16: Printed Wiring Boards - Main Section

    STR-DG300 4-6. PRINTED WIRING BOARDS — MAIN SECTION — • Refer to page 15 for Circuit Boards Location. : Uses unleaded solder. TM601 J402 J403 J404 J309 CC13 RR12 JW3002 JWH122 JW440 (Page 26) JW470 JW783 JW437 JW438 JW461 JW416...
  • Page 17: Schematic Diagram - Main Section (1/2)

    STR-DG300 4-7. SCHEMATIC DIAGRAM — MAIN SECTION (1/2) — J402 CC52 R452 WP100 CNP501 C464 CC02 R402 C495 CC59 R459 C459 C702 CC09 R409 C409 C762 (Page 23) (Page 18) J403 CC54 R454 CC04 R404 CC55 R455 CNP500 IC401 CC05...
  • Page 18: Schematic Diagram - Main Section (2/2)

    STR-DG300 4-8. SCHEMATIC DIAGRAM — MAIN SECTION (2/2) — • Refer to page 32 for IC Block Diagrams. CN792 CNP791 R719 C720 IC B/D C717 R714 C790 J791 Q705 R794 IC701 R710 R711 Q703 Q701 C791 R724 D705 R722 R716...
  • Page 19: Printed Wiring Board - Digital Section (Side A)

    STR-DG300 4-9. PRINTED WIRING BOARD — DIGITAL SECTION (SIDE A) — • Refer to page 15 for Circuit Boards Location. : Uses unleaded solder. C1913 C1251 C1253 C1105 R1354 R1321 R1316 C1104 R1318 R1315 FB1308 C1315 R1313 R1555 R1311 R1301...
  • Page 20: Printed Wiring Board - Digital Section (Side B)

    STR-DG300 4-10. PRINTED WIRING BOARD — DIGITAL SECTION (SIDE B) — • Refer to page 15 for Circuit Boards Location. : Uses unleaded solder. (Page 29) (Page 16) JR1019 CNS508 IC1902 IC1901 R1252 R1260 IC1354 FB1502 C1914 R1251 C1064 C1908...
  • Page 21: Schematic Diagram - Digital Section (1/5)

    STR-DG300 4-11. SCHEMATIC DIAGRAM — DIGITAL SECTION (1/5) — • Refer to page 31 for Waveforms and page 32 for IC Block Diagrams. CNS508 C1251 R1261 R1260 C1252 C1253 R1252 R1251 IC1071 IC1902 C1064 C1914 C1063 C1913 (Page 24) FB1302...
  • Page 22: Schematic Diagram - Digital Section (2/5)

    STR-DG300 4-12. SCHEMATIC DIAGRAM — DIGITAL SECTION (2/5) — • Refer to page 31 for Waveforms and page 34 for IC Pin Descriptions. (Page 21) C1520 (Page 24) FB1502 C1515 C1516 IC1502 C1517 C1518 FB1501 (Page 25) C1519 RB1501 RB1506...
  • Page 23: Schematic Diagram - Digital Section (3/5)

    STR-DG300 4-13. SCHEMATIC DIAGRAM — DIGITAL SECTION (3/5) — • Refer to page 33 for IC Block Diagrams. (Page 21) (Page 22) C1403 IC B/D C1404 IC1401 C1450 (Page 25) R1474 R1402 C1494 FB1452 C1460 R1407 R1401 C1409 R1403 IC1452...
  • Page 24: Schematic Diagram - Digital Section (4/5)

    STR-DG300 4-14. SCHEMATIC DIAGRAM — DIGITAL SECTION (4/5) — CNP505 (Page 30) C1105 C1104 (Page 17) D1001 IC1904 (Page 21) C1022 C1021 IC1031 CNP503 D1108 D1107 C1032 C1031 R1116 D1110 (Page 17) D1111 CNP504 IC1901 C1905 C1908 C1906 FB1308 (Page 17)
  • Page 25: Schematic Diagram - Digital Section (5/5)

    STR-DG300 4-15. SCHEMATIC DIAGRAM — DIGITAL SECTION (5/5) — • Refer to page 31 for Waveforms and page 36 for IC Pin Descriptions. (Page 24) CNS505 (Page 21) R1187 FB1101 R1201 R1179 R1180 R1088 (Page 22) (Page 28) R1183 R1184...
  • Page 26: Printed Wiring Board - Front B Speaker Section

    STR-DG300 4-16. PRINTED WIRING BOARD — FRONT B SPEAKER SECTION — 4-17. SCHEMATIC DIAGRAM — FRONT B SPEAKER SECTION — • Refer to page 15 for Circuit Boards Location. : Uses unleaded solder. CNP808 RY801 CNP807 JW786 (Page 17) Q809...
  • Page 27: Printed Wiring Boards - Display Section

    STR-DG300 4-18. PRINTED WIRING BOARDS — DISPLAY SECTION — • Refer to page 15 for Circuit Boards Location. : Uses unleaded solder. (Page 16) WOOFER ON/OFF (Page 20) STR-DG300...
  • Page 28: Schematic Diagram - Display Section

    STR-DG300 4-19. SCHEMATIC DIAGRAM — DISPLAY SECTION — R198 R199 FL101 CNS100 L103 C151 C152 C150 L101 R121 C101 (Page 25) R118 R107 R106 R105 R104 R103 R102 R101 R115 IC100 S107 S106 S105 S124 S104 S103 S102 S101 R116...
  • Page 29: Printed Wiring Board - Power Section

    STR-DG300 4-20. PRINTED WIRING BOARD — POWER SECTION — • Refer to page 15 for Circuit Boards Location. : Uses unleaded solder. (Page 16) (Page 26) C924 • Semiconductor Location Ref. No. Location D901 D910 D911 D912 D913 D914 D915...
  • Page 30: Schematic Diagram - Power Section

    STR-DG300 4-21. SCHEMATIC DIAGRAM — POWER SECTION — T901 (Page 26) (Page 17) CNP804 CNP902 F901 R810 F902 CNP801 D920 D923 C913 Q901 J911 C915 R903 R902 D901 R811 C916 RY901 D921 D922 R904 C914 (Page 17) D910 T902 C950...
  • Page 31 STR-DG300 • Waveforms — DIGITAL Board — IC1301 qd (CKOUT) IC1501 qs (MCLK2) 1.1 Vp-p 2.1 Vp-p 13.9 MHz 12.288 MHz 1V/DIV, 50nsec/DIV 1V/DIV, 50nsec/DIV IC1301 qf (BCK) IC1501 qf (SCKOUT) 2.4 Vp-p 2.5 Vp-p 3.07 MHz 12.288 MHz 1V/DIV, 0.2 µ s/DIV...
  • Page 32 STR-DG300 • IC Block Diagrams IC701 µPC2581V-S (MAIN BOARD (2/2)) BIAS CIRCUIT PROTECTOR REG DRIVE DRIVE DRIVE DRIVE 2 3 4 5 6 8 9 10 11 12 13 14 15 IC1301 LC89056W-E (DIGITAL BOARD (1/5)) 12 11 10 9 8 7 6...
  • Page 33 STR-DG300 IC1401 PCM1800E/2K (DIGITAL BOARD (3/5)) 15 14 13 DIGITAL MODULATOR 1/64 SERIAL I/O DECIMATION INTERFACE FILTER & & MODE/FORMAT LOW-CUT CONTROL DIGITAL FILTER MODULATOR SINGLE-END SINGLE-END CLOCK/ DEFERENTIAL REFERENCE DEFERENTIAL TIMING CONTROL RESET/ CONVERTER CONVERTER POWER CONTROL IC1452 PCM1609APT (DIGITAL BOARD (3/5))
  • Page 34 STR-DG300 • IC Pin Descriptions IC1501 CXD9718BQ (DSP) (DIGITAL BOARD (2/5)) Pin No. Pin Name Pin Description — Ground XRST Reset signal input from SYSTEM CONTROL IC EXTIN Not used (Connect to ground) LRCKI3 Not used (Connect to ground) VDDI Power supply pin (+2.6 V)
  • Page 35 STR-DG300 Pin No. Pin Name Pin Description MOD1 Operation mode signal input (L: 386fs, H: 256fs) (Fixed at H) MOD0 Operation mode signal input (L: single chip mode, H: use prohibited) (Fixed at L) EXLOCK Error detection signal input from DIR IC VDDI Power supply pin (+2.6 V)
  • Page 36 STR-DG300 IC1101 MB90488BPF-G-220E1 (SYSTEM CONTROL) (DIGITAL BOARD (5/5)) Pin No. Pin Name Pin Description DATAO Serial data line signal input from DIR IC GP9 signal input from DSP IC Boot stop control signal output for DSP IC Chip select signal output for DSP IC...
  • Page 37 STR-DG300 Pin No. Pin Name Pin Description RDS_DATA/ RDS data input XM_COMMAND SIRCS SIRCS signal input HP_DETECT Headphones detection signal input POWER_KEY Power key detection signal input ADCC_INT ADCC data input from DSP IC POWER_RY Power relay driver control signal output...
  • Page 38: Exploded Views

    STR-DG300 SECTION 5 EXPLODED VIEWS NOTE: • The mechanical parts with no reference • -XX and -X mean standardized parts, so The components identified by mark 0 or dotted line with mark number in the exploded views are not supplied.
  • Page 39: Front Panel Section

    STR-DG300 5-2. FRONT PANEL SECTION not supplied (POWER board) not supplied (MINI AUDIO IN board) not supplied FL101 (HEADPHONE board) supplied with RV103 supplied with RV101 supplied with RV102 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark X-2109-121-1 FRONT PANEL ASSY (BLACK)...(BLACK)
  • Page 40: Chassis Section

    STR-DG300 5-3. CHASSIS SECTION not supplied (STANDBY board) F902 not supplied F901 (SPEAKER B board) Q754 Q753 Q704 Q703 T901 not supplied not supplied Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 0 F902 A-1178-561-A MAIN BOARD, COMPLETE 1-532-464-33 FUSE (T2.5AL/250V)
  • Page 41: Electrical Parts List

    STR-DG300 SECTION 6 DIGITAL ELECTRICAL PARTS LIST NOTE: • Due to standardization, replacements in • SEMICONDUCTORS The components identified by mark 0 or dotted line with mark the parts list may be different from the In each case, u : µ, for example: 0 are critical for safety.
  • Page 42 8-759-825-15 IC LC89056W-E C1525 1-126-925-11 ELECT 470uF IC1303 8-759-242-70 IC TC7WU04F C1547 1-162-966-11 CERAMIC CHIP 0.0022uF 10% IC1351 6-600-466-01 IC TORX147L(SONY) C1566 1-162-966-11 CERAMIC CHIP 0.0022uF 10% (DIGITAL VIDEO 2 IN (OPTICAL)) C1604 1-100-566-11 CERAMIC CHIP 0.1uF IC1354 6-600-466-01 IC TORX147L(SONY)
  • Page 43 STR-DG300 DIGITAL Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark JR1302 1-216-864-11 SHORT CHIP R1149 1-216-809-11 METAL CHIP 1/10W JR1303 1-216-864-11 SHORT CHIP R1150 1-216-809-11 METAL CHIP 1/10W JR1511 1-400-862-11 BEAD, FERRITE R1151 1-216-809-11 METAL CHIP...
  • Page 44 STR-DG300 DIGITAL DISPLAY Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R1323 1-216-833-11 METAL CHIP 1/10W < NETWORK RESISTOR > R1351 1-216-809-11 METAL CHIP 1/10W R1354 1-216-809-11 METAL CHIP 1/10W RB1500 1-233-576-11 RES, CHIP NETWORK 100X4 (3216)
  • Page 45 STR-DG300 DISPLAY HEADPHONE MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R108 1-249-409-11 CARBON 1/4W A-1178-561-A MAIN BOARD, COMPLETE R109 1-249-411-11 CARBON 1/4W ********************* R110 1-249-413-11 CARBON 1/4W R111 1-249-415-11 CARBON 1/4W 7-685-646-79 SCREW +BVTP 3X8 TYPE2 IT-3...
  • Page 46 STR-DG300 MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C804 1-109-932-14 ELECT(BLOCK) 10000uF < IC > C805 1-135-851-21 MYLAR 0.22uF 100V C806 1-135-851-21 MYLAR 0.22uF 100V IC401 6-707-362-01 IC BD3451KS C807 1-126-947-11 ELECT 47uF IC402...
  • Page 47 STR-DG300 MAIN MINI AUDIO IN POWER SPEAKER B Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R474 1-249-429-11 CARBON 1/4W R804 1-249-429-11 CARBON 1/4W R475 1-249-429-11 CARBON 1/4W R806 1-247-863-11 CARBON 1/4W R476 1-249-429-11 CARBON 1/4W...
  • Page 48 STR-DG300 SPEAKER B STANDBY Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark < TRANSISTOR > < AC OUTLET > Q800 8-729-119-78 TRANSISTOR 2SC2785-HFE 0 J911 1-785-285-11 OUTLET, AC (1P) (AC OUTLET) Q809 8-729-119-78 TRANSISTOR 2SC2785-HFE < TRANSISTOR >...
  • Page 49 STR-DG300 MEMO...
  • Page 50 STR-DG300 REVISION HISTORY Clicking the version allows you to jump to the revised page. Also, clicking the version at the upper on the revised page allows you to jump to the next revised page. Ver. Date Description of Revision 2006. 06...
