ЕЛЕКТРОВЕЛОСИПЕД
Інструкція з експлуатації
ELECTRIC BICYCLE
User manual
UA
EN
EB07

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EB07 and is the answer not in the manual?

Questions and answers

Summary of Contents for 2E EB07

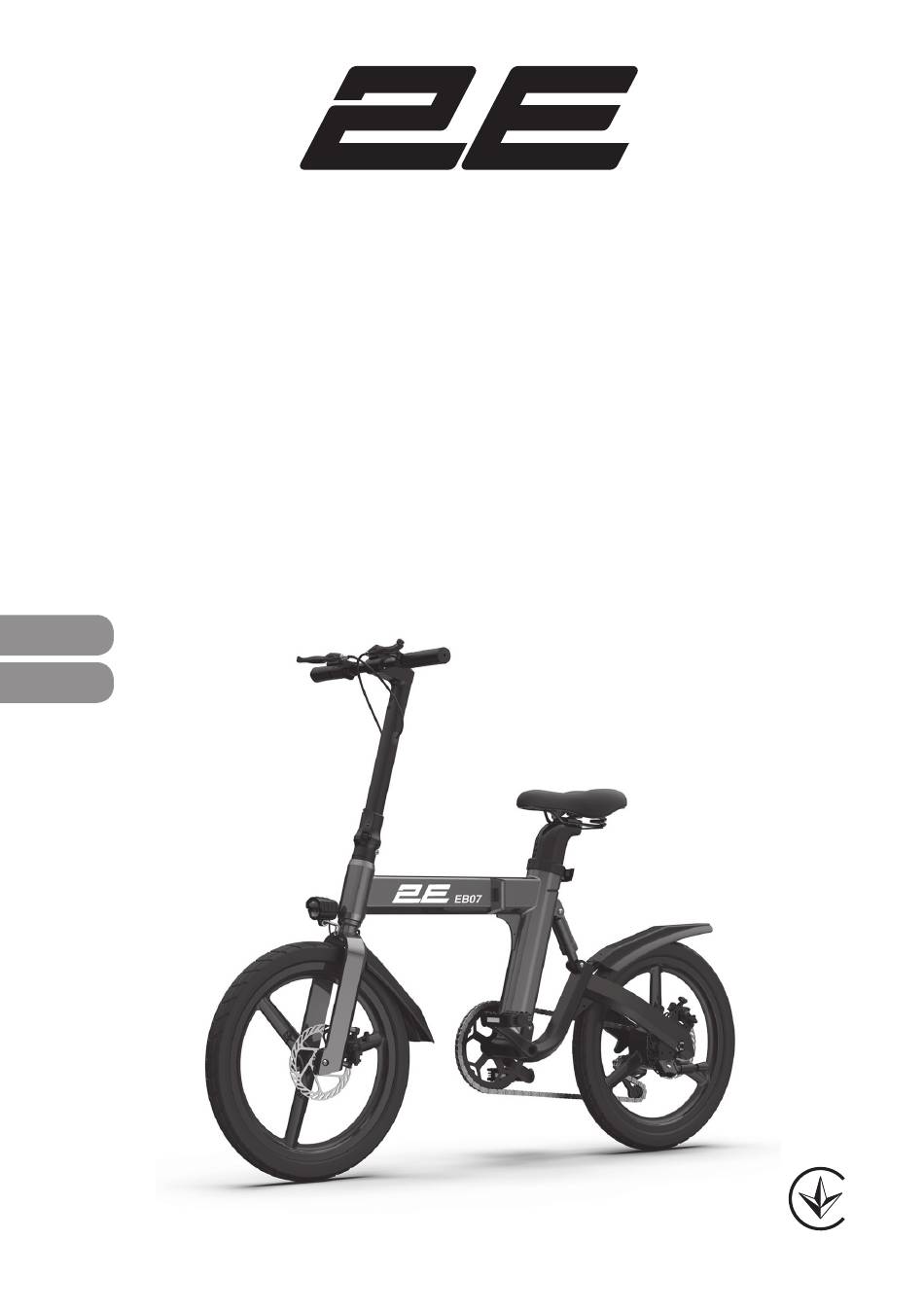

  • Page 1 ЕЛЕКТРОВЕЛОСИПЕД Інструкція з експлуатації ELECTRIC BICYCLE User manual EB07...
  • Page 2: Table Of Contents

    ЗМІСТ Схематичне зображення та перелік деталей ......3 Підготовка до їзди на велосипеді ..........4 Функції панелі керування й способи вмикання та вимикання ..5 Як знімати та встановлювати батарею ........6 Заряджання та захист батареї ........... 7 Обслуговування ................ 9 Типові...
  • Page 3: Схематичне Зображення Та Перелік Деталей

    СХЕМАТИЧНЕ ЗОБРАЖЕННЯ ТА ПЕРЕЛІК ДЕТАЛЕЙ Панель керування Руків’я гальма Сидіння Вертикальна рама Задній ліхтар Механізм для складання Рознім для заряджання Механізм для складання Акумулятор Заднє крило Ліхтар Амортизатор Переднє крило Вилка передньої осі Електродвигун Переднє дискове Заднє дискове гальмо гальмо Задня...
  • Page 4: Підготовка До Їзди На Велосипеді

    ПІДГОТОВКА ДО ЇЗДИ НА ВЕЛОСИПЕДІ 1. Уважно ознайомтеся з інструкцією для розуміння технічних характе- ристик і відповідних вимог перед їздою. Знайдіть відкриту місцевість із рівною поверхнею для першої поїздки, а на основну дорогу переходьте після того, як матимете уявлення про принцип роботи велосипеда. 2.
  • Page 5: Функції Панелі Керування Й Способи Вмикання Та Вимикання

    ФУНКЦІЇ ПАНЕЛІ КЕРУВАННЯ ТА СПОСОБИ УВІМКНЕННЯ ТА ВИМКНЕННЯ Індикатор швидкості Положення передачі Світловий індикатор Індикатор Bluetooth Індикатор несправностей Індикатор блокування Стан батареї 1. Індикатор швидкості: відображає фактичну швидкість електровелосипеда. 2. Положення передачі: режим ЕКО ПРО, КОМФОРТ, СПОРТ 3. Світловий індикатор: у разі ввімкнення світла відобразиться відповідна позначка, після...
  • Page 6: Як Знімати Та Встановлювати Батарею

    ЯК ЗНІМАТИ ТА ВСТАНОВЛЮВАТИ БАТАРЕЮ 1. Кабель живлення потрібно відключити від мережі перед зніманням і встановленням батареї, як зображено на малюнку 1 і 2. Поверніть синє поворотне руків’я Від’єднайте кабель живлення. за годинниковою стрілкою. Малюнок 2 Малюнок 1 2. Розкладіть швидкий відкидний затискач штиря під сидінням, як зобра- жено...
  • Page 7: Заряджання Та Захист Батареї

    ЗАРЯДЖАННЯ ТА ЗАХИСТ БАТАРЕЇ 1. Як заряджати (1) Перед першим використанням зарядного пристрою уважно перевірте номінальну вихідну напругу та переконайтеся, що вона відповідає напрузі зарядного пристрою, тобто перевірте чи вхідна напруга зарядного при- строю збігається з напругою електромережі. (2) Під час заряджання розташуйте зарядний пристрій у місці, що добре провітрюється...
  • Page 8 2. Запобіжні заходи для захисту батареї (1) Через обмежені характеристики літієвих батарей, краще повністю заряджати батарею, тобто світловий індикатор зарядного пристрою має змінити колір із червоного на зелений. Рекомендовано уникати надмірного перезаряджання та глибокого розряджання батареї. (2) Не кладіть жодні сторонні предмети на батарею та зарядний пристрій під...
  • Page 9: Обслуговування

    ОБСЛУГОВУВАННЯ 1. Передні та задні колеса мають розташовуватися по центру передньої і задньої вилки та рами. Натяг кожної спиці обода приблизний і має утримувати обід у правильному колі. Якщо спицю втрачено або зла- мано, то обід не обертатиметься вільно, зверніться за допомогою до технічного...
  • Page 10: Типові Несправності Та Способи Їх Усунення

    ТИПОВІ НЕСПРАВНОСТІ ТА СПОСОБИ ЇХ УСУНЕННЯ Тип Можлива причина Усунення Немає вихідної Низька напруга батареї. потужності після запуску Брак джерела живлення. Зарядіть батарею. електровелосипеда. 1. Недостатньо заряду батареї. 2. Недостатній 1. Заряджайте вчасно тиск у шинах. 3. Часте батарею. гальмування, старт або 2.
  • Page 11: Застереження Під Час Їзди

    ЗАСТЕРЕЖЕННЯ ПІД ЧАС ЇЗДИ 1. Заборонено користування особам до 16 років, а також заборонено кататися з такими особами. 2. Максимальне навантаження на електровелосипед 150 кг. Переванта- ження заборонено. 3. Перед їздою уважно перевірте чи закріплені відкидні затискачі. Переко- найтеся, що рівень заряду батареї 100 % і тиск у шинах у межах норми. Перевірте...
  • Page 12: Основні Характеристики

    ОСНОВНІ ХАРАКТЕРИСТИКИ Позиція Характеристики Матеріал рами Алюмінієвий сплав Розмір коліс 20 дюймів Максимальне навантаження 150 кг Максимальна швидкість 40 км/год Діапазон відстані 36 км Гальмівна система Переднє та заднє дискові гальма Тип батареї Літієва Характеристики батареї 12,4 А·год Час заряджання 5-7,5 год...
  • Page 13: Сервісний Каталог

    СЕРВІСНИЙ КАТАЛОГ 1. Гарантійне зобов’язання (1) Послуги з ремонту, відшкодування та заміни надаються компанією за наявності гарантійного талона та квитанції про купівлю, які потрібно надати як підтвердження для сервісного обслуговування. Надійно зберігайте їх, адже в разі втрати відновлення неможливе. (2) У разі виникнення несправності, на яку не поширюється гарантійне об- слуговування, або...
  • Page 14 TABLE OF CONTENTS Schematic diagram and parts list..........15 Get ready for bicycle riding ............16 Dashboard function and how to switch on and off......17 How to dismantle and install battery ..........18 Charging and battery protection ..........19 Maintenance ................
  • Page 15: Schematic Diagram And Parts List

    SCHEMATIC DIAGRAM AND PARTS LIST Dashboard Brake crank Saddle Vertical tube Taillight Folder Charging port Folder Battey Rear fender Lamp Shock Absorber Front fender Front fork Electric motor Front disc brake Rear discbrake Rear tire/tube Crank Rear fork Pedal Note: Details of some parts of bicycle may differ from the schematic diagram, the physical product shall prevail.
  • Page 16: Get Ready For Bicycle Riding

    GET READY FOR BICYCLE RIDING 1. Please carefully read the manual to understand the performances and pertinent requirements before riding. Please find an open place with flat ground to ride firstly and go to the main road for riding after completely understood how to operate the bicycle.
  • Page 17: Dashboard Function And How To Switch On And Off

    HOW TO DISMANTLE AND INSTALL BATTERY Speed display Gear position Light display Bluetooth display Fault display Lock display Battery status 1. Speed display: It will display the actual speed of the bicycle. 2. Gear position: ECO PRO, COMFORT SPORT 3. Light display: When the light is on, the light icon will be on and will be off once the icon is off.
  • Page 18: How To Dismantle And Install Battery

    HOW TO DISMANTLE AND INSTALL BATTERY 1. The power cord must be unplugged before dismantling and installing battery, as shown in figure 1 and 2. Twist the blue rotary Unplug the power cord knob clockwise Figure 2 Figure 1 2. Unfold the quick folding clasp on the seat post clamp, as shown in figure 3 and figure 4, then, pull out the battery.
  • Page 19: Charging And Battery Protection

    CHARGING AND BATTERY PROTECTION 1. How to charge (1) Before using the charger for the first time, please carefully check the rated output voltage and make sure that it conforms to the battery voltage, meanwhile, please make sure that the input voltage of charger conforms to the voltage of power grid.
  • Page 20 2. Precautions for battery protection. (1) Restricted by the characteristics of lithium battery, it is better to fully charge the battery, namely, the indicator light of charger turns into green from red. It is advised to avoid over-charge and over-discharge. (2) Please do not place any articles on the battery and charger while charging, otherwise, severe consequence may occur due to the overheat of charger.
  • Page 21: Maintenance

    MAINTENANCE 1. The front and rear wheel should be at the center of front and rear fork or frame. The tension of each spoke of rim should be approximate and should maintain the rim in a regular circle. Bounce or offset should be avoided. In case of spoke loss or fracture, the rim will not be unhindered, please seek help from professional technician for commissioning.
  • Page 22: Common Faults And Solutions

    COMMON FAULTS AND SOLUTIONS Type Possible reason Solution No power output Battery is under after starting the No power supply voltage. Please charge the bicycle battery 1.Insufficient charging of battery 2.Insufficient tire 1.Charge the battery in pressure 3.Frequent brake, time 2.Check the tire start oroverload riding pressure and blow up Insufficient...
  • Page 23: Precautions For Riding

    PRECAUTIONS FOR RIDING 1. It is forbidden for person under 16 to ride and it is forbidden to ride with person. 2. The maximum load bearing of the bicycle is 150kg. Overload is forbidden. 3. Before riding, please carefully check whether the folding clasps have been fastened.
  • Page 24: Main Parameters

    MAIN PARAMETERS Item Parameters Frame material Aluminum alloy Size of wheel 20 inch Max. load bearing 150kg Max. speed 40 km/h Pure electricity range 36 KM Brake system Front and rear disc brake Battery type Lithium battery Battery specification 7.5AH- 12AH Charging time 5-7.5H Model type of electric motor...
  • Page 25: Service Directory

    SERVICE DIRECTORY 1. Warranty policy (1) The repair, refund and replacement service will be provided by the company against warranty card and purchasing voucher. They will be taken as the proof to enjoy the after-sales service, please keep them properly and will not re-issue in case of loss.
  • Page 26: Гарантійний Талон

    ГАРАНТІЙНИЙ ТАЛОН Шановний Покупець! Вітаємо Вас з придбанням торговельної марки 2Е, який був розроблений та виготовлений у відповідності до найвищих стандартів якості, та дякуємо Вам за те, що Ви обра- ли саме цей виріб. Просимо Вас зберігати талон протягом гарантійного періоду. При купівлі...
  • Page 27: Warranty Card

    WARRANTY CARD Dear Buyer! Congratulations on your purchase of the 2E brand, which was designed and manufactured in accordance with the highest quality standards, and we thank you for choosing this particular product. We ask you to keep the coupon during the warranty period. When purchasing a product, require a full warranty card.
  • Page 28 Warranty card/Гарантійний талон Product information/Інформація про виріб Product/Виріб Model/Модель Serial number/Серійний номер Seller Information/Інформація про продавця Trade organization name/Назва торгової організації The address/Адреса Date of sale/Дата продажу Seller stamp/Штамп продавця Coupon/Талон № 3 Seller stamp/ Штамп продавця/ Date of application/Дата звернення Cause of damage/Причина...
