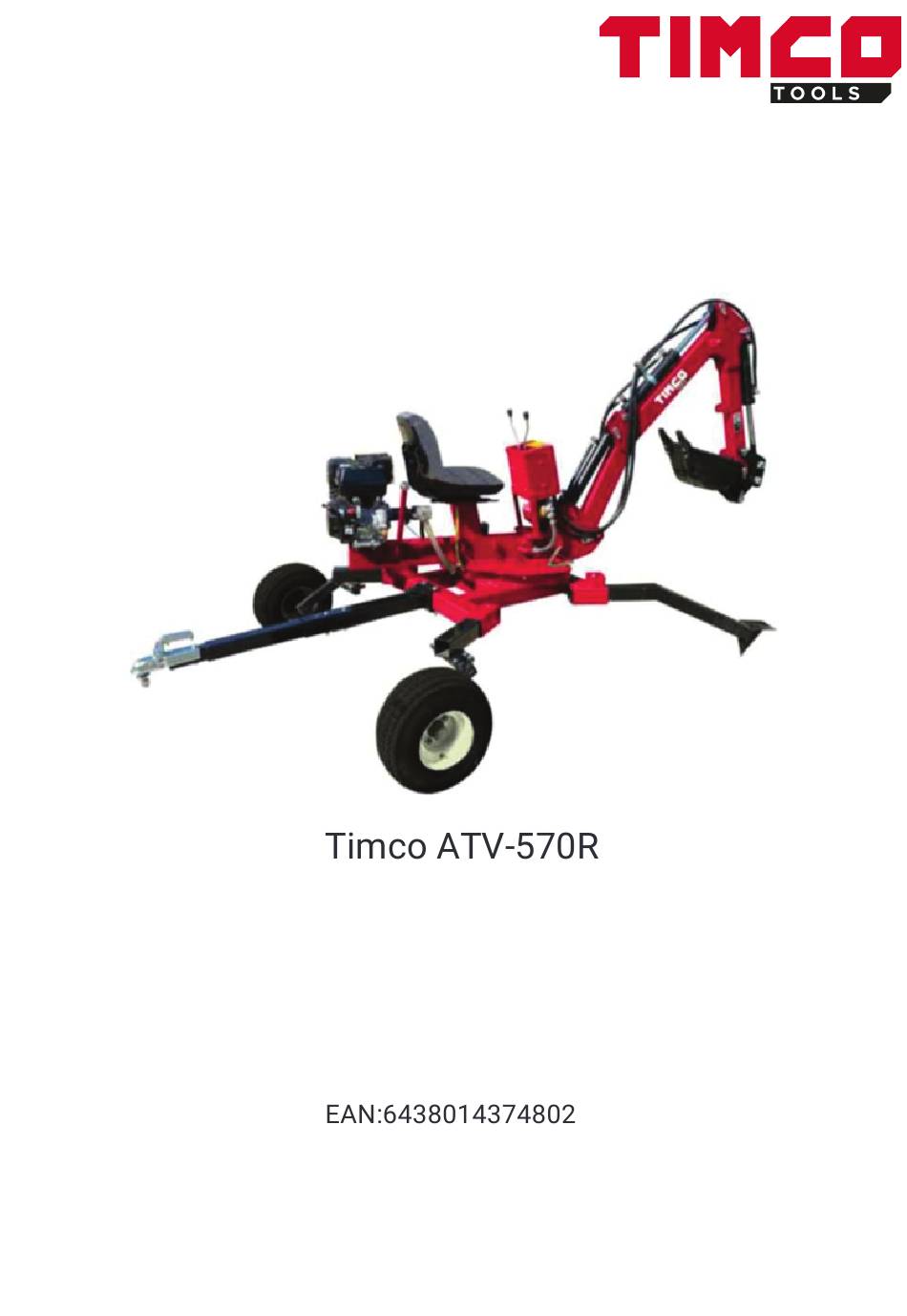

Page 1
360 astetta pyörivä kaivuulaite Käyttöohje...
Page 2
Sisällysluettelo Turvallisuus Valmistelu ja pakkauksen purkaminen Asennusohjeet Moottorin ja hydrauliikan käyttöönotto Kaivurin käyttö Huolto ja säilytys Tekniset tiedot Takuu EU- vaatimustenmukaisuustodistus HUOM! Huomioithan, että tämän ohjekirjan kuvat ja tekniset tiedot ovat suuntaa-antavia. Tuote saattaa poiketa hieman esitellyistä kuvista ja ominaisuuksista. Valmistaja pidättää oikeudet tehdä muutoksia tuotteen suunnitteluun ja teknisiin ominaisuuksiin ilman erillistä...
Page 3
1.Turvallisuus Lue käyttöohjeet kokonaan ennen kuin yrität käyttää tätä kaivinkonetta. Älä salli kenenkään käyttää kaivinkonettasi, joka ei ole lukenut käyttäjän käsikirjaa tai jota ei ole opastettu kaivinkoneen turvalliseen käyttöön. Älä koskaan salli lasten tai kouluttamattomien aikuisten käyttää tätä konetta. Älä koskaan salli kenenkään istua kaivinkoneessa hinauksen aikana. Älä...
Page 4
VAROITUSSYMBOLIT JA NIIDEN SELITYKSET Tämä on turvallisuus hälytyssymboli. Sitä käytetään hälyttämään mahdollisesta henkilöön kohdistuvasta vaarasta. Noudata kaikkia turvallisuusohjeita, jotka seuraavat tätä symbolia, välttääksesi mahdollisen vakavan loukkaantumisen tai kuoleman. Tämä symboli indikoi vaarallista tilannetta, ohjeiden noudattamatta jättäminen voi aiheuttaa kuoleman rai vakavan vammautumisen. Tämä...
Varmista, että kaivinkone on tasaisella pinnalla, maksimi kaltevuus kuin 10°. Tue kone tarvittaessa estääksesi tahattoman liikkeen. Älä käytä konetta pehmeällä alustalla, joka ei tarjoa riittävää tukea. Käytä kaivinkonetta aina ohjaajan istuimesta, kädet venttiilien ohjauslaitteiden läheisyydessä ja jalat tukevasti astimilla. Käsittele polttoainetta varovasti; se on erittäin helposti syttyvää. (a) Käytä...
Page 6
Nosta laitteen runkoa ja liitä pyöräakselit rungon puomipäätyyn 20x110 tapeilla (1), varmista kiinnitys sokalla (2) Liitä 20x110 tapilla, varmista kiinnitys sokalla Yhdistä nostopuomi runkoon 40x136mm tapilla ja M8x16 pultilla. Kiinnitys M8x16 40x136mm tapilla pultti Puomin alapuolella on vahvike- levy, joka tulee alaspäin.
Page 7
Asenna kaivuupuomi nostopuomiin 40x114mm tapilla ja M8x16 pultilla. Kiinnitä 40x114 tapilla M8x16 pultti e) Asenna kauha kaivuupuomiin alla olevan kuvan mukaisesti. Kiinnitä 30x145 Kiinnitä 30x145 tapilla tapilla Kiinnitä 30x122 tapilla Kiinnitä 30x122 tapilla...
Page 8
f) Asenna 550 mm sylinteri nostopuomiin kuvan mukaisesti. Kiinnitä nostopuomisylinteri, 30 x 114 tapilla Kiinnitä nostopuomisylinterin alapää 30x136 tapilla Sylinterin pituus 550 mm g) Asenna kaivuupuomin 570 mm sylinteri kuvan mukaisesti. Kiinnitä 30x114 tapilla Kiinnitä 30x114 tapilla Kaivuupuomisylinterin pituus 570 mm...
Page 9
h) Asenna 590 mm kauhasylinteri kuvan mukaisesti. Kiinnitä 30x114 tapilla Kauhasylinterin pituus 590 mm Kiinnitä 30x145 tapilla i)Asenna vetoaisa kahdella pultilla. Kiinnitä vetoaisa kahdella pultilla...
Page 11
l) Lisää bensiini ja hydaruliöljy Lisää 4 litraa bensiiniä Lisää 20 litraa hydrauliöljyä L HM 46 4. Moottorin ja hydrauliikan käyttöönotto HUOM! Moottorissa ei ole moottoriöljyä. Lisää moottoriöljy ja bensiini, ennen ensimmäistä käynnistystä! Kaivuulaitteen moottorina toimii Ducar 192F (DH440) 420cc bensiinimoottori. Moottoriöljyn tilavauus on 1,1 litraa.
Page 12
Ensimmäisen käytönoton ja aina hydrauliöljyvaihdon ja lisäyksen jälkeen on suoritettava huolellisesti hydrauliikan ilmaus ja testaus. Käynnistä moottori tyhjäkäynnillä Työnnä ja vedä kaikkia ohjausvipuja yksikerrallaan 6-8 kertaa, jotta ilma poistuu järjestelmästä. Voit seurata ilmauksen etenemistä läpinäkyvästä hydrauliputkesta. Kun kaikki vaahto on poistunut letkusta, ilmaus on valmis.
Kaivuri on suunniteltu siirrettäväksi vetoaisan avulla. Laitetta saa siirtää vain tukijalat kuljetusasennossa! Noudata tieliikennelainsäädäntöä, kun hinaat kaivuulaitetta julkisilla teillä. Älä koskaan anna kenenkään istua tai matkustaa siirrättäessäsi kaivuulaitetta. Kaivuulaite ei ole perävaunu. Älä kuljeta mitään kuormaa kaivulaitteessa. Varmista, että kaivuulaite on kiinnitetty huolellisesti ajoneuvoon ennen hinaamista. Varmista, että...
Page 14
Vuosittain Kuukausittain 20 tunnin 3 kk tai 6 kk tai tai 300 Ennen jokaista tai 25 tunnin Toimenpide sisäänajon 50 tunnin 100 tunnin Määräajoin tunnin käyttöä jälkeen jälkeen jälkeen jälkeen jälkeen Puhdista moottorin ulkopuoli Tarkista moottorin öljytaso Tarkista ilmansuodatin Tarkista sakkakuppi Vaihda moottoriöljy Puhdista/ vaihda ilmansuodatin Tarkista ja puhdista syt.tulppa...
7. Tekniset tiedot MALLI TIMCO ATV-570R KAIVUULAITE MALLI 2240x1000x850 mm Kuljetusmitat (kasattu tuote) 2240x1000x850 mm Kuljetusmitat (kasaamaton tuote) Työpaino 570 kg Työpaino 570 kg Maksimi kaivuusyvyys 2100 mm Maksimi kaivuusyvyys 2100 mm Maksimi kaivuusäde 2800 mm Maksimi kaivuusäde 2800 mm...
EU-vaatimustenmukaisuusvakuutus 1. Tuotteen tunnistenumero: TIMCO ATV-570R Kaivuulaite 2. Valmistajan tai sen valtuutetun edustajan nimi ja osoite: Suomi Trading Oy Ollilanojankatu 2 84100 Ylivieska +358-104303490 asiakaspalvelu@suomitrading.fi 3. Tämä vaatimustenmukaisuusvakuutus on annettu valmistajan yksinomaisella vastuulla. 4. Vakuutuksen kohde: Tuote: Vedettävä kaivuulaite Tuotemerkki: Timco...
Page 17
Timco ATV-570R Timco ATV 360-15 360 grader roterande minigrävare 360 graders roterbar grävmaskin 15 hk motor och 30 cm skopa Bruksanvisning SAP: 103333013 EAN: 6438014374284 EAN:6438014374802...
Page 18
Innehållsförteckning: Säkerhet Förberedelser och uppackning Monteringsanvisningar Driftsättning av motor och hydraulik Användning av grävaren Underhåll och förvaring Teknisk information Garanti EG-försäkran om överensstämmelse NOTERA! Observera att bilderna och tekniska data i denna manual är vägledande. Produkten kan skiljer sig något från de presenterade bilderna och funktionerna. Tillverkaren förbehåller sig rätten att göra ändringar till produktdesign och tekniska funktioner utan föregående meddelande.
Page 19
1.Säkerhet Läs instruktionerna helt och hållet innan du börjar använda minigrävaren. Låt inte någon använda grävmaskinen som inte har läst bruksanvisningen eller fått instruktioner om säker användning av grävmaskinen. Låt aldrig barn eller otränade vuxna använda maskinen. Låt aldrig någon sitta på grävmaskinen när den dras med ett fordon. Bär aldrig last på...
Page 20
VARNINGSSYMBOLER OCH DERAS FÖRKLARINGAR Detta är en säkerhetssymbol. Den används för att varna om eventuella personfaror. Följ alla säkerhetsanvisningar som följer denna symbol för att undvika eventuella allvarliga skador eller dödsfall. Denna symbol indikerar en farlig situation som kan leda till dödsfall eller allvarliga skador.
Page 21
Öppna förpackningen Kontrollera noggrant alla delar av leveransens innehåll i transportförpackningen. På grund av grävmaskinens vikt krävs det två personer för att tömma förpackningen. 3. Monteringsanvisningar Grävmaskinen monteras i transportläge. Montera hjulen på axlarna med hjulbultar (2 st) Anslut hjulen till axeln med en 20x100 tapp...
Page 22
b) Lyft ramen och fäst hjulaxlarna i ramens bomände med 20x110 tappar (1), säkra med stift (2). Anslut med en 20x110 t app och säkra med ett stift. Anslut lyftbommen till ramen med en 40x136mm tapp och M8x16 bult. Fästning med en M8x16 40x136mm tapp...
Page 23
Montera grävbommen till lyftbommen med en 40x114mm tapp och M8x16 bult. Fäst med en 40x114 tapp M8x16 bult Montera skopan på grävbommen enligt figuren nedan. Fäst med en Fäst med en 30x145 tapp 30x145 tapp Fäst med en 30x122 tapp Fäst med en 30x122 tapp...
Page 24
Montera 550mm cylindern till lyftbommen enligt figuren. Fäst lyftbommens cylinder med en 30x114 tapp Fäst den nedre änden av lyftbommen cylinder med en 30x136 tapp Cylinderlängd 550mm g) Montera 570mm cylindern på grävbommen enligt figuren. Fäst med en 30x114 tapp Fäst med en 30x114 tapp Grävbommens...
Page 25
Montera 590mm skopcylindern enligt figuren. Fäst med en 30x114 tapp Skopcylinderns längd 590mm Fäst med en 30x145 tapp Montera dragstången med två bultar. Montera dragstången med två bultar...
Page 26
Montera reglagen. Installera reglagen Montera sitsskenans handtag och sedan sitsen på ramen. Fäst handtaget på sitsskenan Fäst sitsen på grävmaskinens ram med 8x25 bultar...
Page 27
l) Fyll på bensin och hydraulolja. Fyll på 4 liter bensin Fyll på 20 liter hydraulolja L HM 46 4. Driftsättning av motor och hydraulik OBSERVERA! Det finns ingen motorolja i motorn. Fyll på motorolja och bränsle före du startar grävmaskinen för första gången.
Page 28
Efter första användningen och efter varje byte och påfyllning av hydraulolja måste hydrauliken noggrant luftas och testas. Starta motorn på tomgång Tryck och dra i alla reglage 6-8 gånger för att avlägsna luft från systemet. Du kan följa luftningen genom det genomskinliga hydraulröret. När all skum har avlägsnats från röret är luftningen klar.
Grävmaskinen är konstruerad för att kunna flyttas med hjälp av dragstången. Apparaten får endast flyttas med stödbenen i transportläge! Följ trafikreglerna när du drar grävmaskin på allmänna vägar. Låt aldrig någon sitta eller åka på grävmaskinen när den flyttas. Grävmaskinen är inte en släpvagn. Bär inte någon last på den. Se till att grävmaskinen är ordentligt fastsatt på...
Page 30
Årligen Månadsvis Efter en 20 Efter 3 Efter 6 eller var Före eller var 25:e Åtgärd timmars mån eller mån eller Periodiskt 300:e varje inkörnings- timme timme användning timmar period timmar Rengör motorns utsida Kontrollera motoroljenivån Kontrollera luftfiltret Kontrollera sedimentkoppen Byt motorolja Rengör/byt ut luftfiltret Kontrollera och rengör...
7. Teknisk information TIMCO ATV-570R MINIGRÄVARE MODELL MODELL TlMCO ATV 360-15 MINIGRÄVARE 2240x1000x850 mm Mått Mått 2240x1000x520 mm Arbetsvikt 570 kg Arbetsvikt 570 kg Maximal grävdjup 2100 mm Maximal grävdjup 2100 mm Maximal grävradie 2800 mm Maximal grävradie 2800 mm Maximal grävhöjd...
Page 32
EU-vaatimustenmukaisuusvakuutus 1. Tuotteen tunnistenumero: TIMCO ATV-570R Kaivuulaite 2. Valmistajan tai sen valtuutetun edustajan nimi ja osoite: Suomi Trading Oy Ollilanojankatu 2 84100 Ylivieska +358-104303490 asiakaspalvelu@suomitrading.fi 3. Tämä vaatimustenmukaisuusvakuutus on annettu valmistajan yksinomaisella vastuulla. 4. Vakuutuksen kohde: Tuote: Vedettävä kaivuulaite Tuotemerkki: Timco...
Table of contents: Safety Preparation and unpacking Installation instructions Commissioning the engine and hydraulics Use of the digger Maintenance and storage Technical specifications Warranty EU Certificate of Conformity NOTE! Please note that the images and technical data in this manual are indicative. The product may differ slightly from the presented images and features.
Safety Read the entire user manual before attempting to operate this digger. Do not allow anyone to use the digger without reading the user manual or receiving guidance in the safe use of the digger. Never allow children or untrained adults to operate this machine. Never allow anyone to sit on the digger while it is being towed.
Page 36
WARNING SYMBOLS AND THEIR EXPLANATIONS WARNING SYMBOLS AND THEIR EXPLANATIONS This is a safety warning symbol. It is used to alert the user of potential dangers. Follow all safety instructions that follow this symbol to avoid any possible serious injury or death. This symbol indicates a dangerous situation.
Make sure that the digger is on a flat surface, with a maximum slope of 10°. If necessary, support the machine to prevent unintentional movement. Do not use the machine on a soft surface that does not provide sufficient support. Always operate the digger from the operator’s seat, with your hands near the valve controls and your feet firmly on the steps.
Page 38
Lift the frame and mount the wheel axles to the boom end of the frame with 20x110 pins (1), secure with a cotter pin (2) Connect with a 20x110 pin, secure with a cotter pin Mount the lifting boom to the frame with a 40x136 mm pin and an M8x16 bolt. Mount with M8x16 40x136 mm...
Page 39
Mount the digging boom to the lifting boom with a 40x114 mm pin and an M8x16 bolt. Mount with a 40x114 pin M8x16 bolt Mount the bucket on the boom as shown in the figure below. Mount with Mount with a 30x145 pin a 30x145 pin Mount with...
Page 40
Attach the 550mm cylinder to the lifting boom as shown in the figure. Mount the lifting boom cylinder with a 30x114 pin Mount the bottom end of the lifting boom cylinder with a 30x136 pin Cylinder length 550mm Install the 570mm cylinder to the digging boom as shown in the figure. Mount with a 30x114 pin Mount with...
Page 41
Mount the 590mm bucket cylinder as shown in the figure. Mount with a 30x114 pin Bucket cylinder length 590mm Mount with a 30x145 pin Mount the towing bar with two bolts. Mount the towing bar with two bolts.
Page 42
Install the control devices. Install the control devices Mount the seat rail handle and then the seat to the frame. Attach the handle of the seat slide rail Attach the seat to the digger frame with 8x25 bolts...
Add petrol and hydraulic oil. Add 4 litres of petrol Add 20 litres of hydraulic oil L HM 46 4. Commissioning the engine and hydraulics PLEASE NOTE! There is no oil in the engine. Add engine oil and petrol before starting the engine! The digger is powered by a Ducar 192F (DH440) 420cc petrol engine.
After the first use and after each hydraulic oil change and top-up, the hydraulics must be carefully bled and tested. Start the engine and let it idle Push and pull all control levers one by one 6-8 times to bleed air from the system. You can monitor the progress of the bleeding through the transparent hydraulic tube.
The digger is designed to be moved by means of the towing bar. The machine may only be moved with the support legs in the transport position! Obey local traffic laws when towing the digger on public roads. Never allow anyone to sit or travel on the digger when moving it. The digger is not a trailer.
Page 46
Annually After a Monthly or After 3 After 6 or after Before Measure 20-hour after 25 h months or months Periodically each use 300 h 100 h break-in or 50 h period Clean the exterior of the engine Check the engine oil level Check the air filter Check the sediment cup Change the engine oil...
7. Technical data TIMCO ATV-570R DIGGER MODEL MODEL TlMCO ATV 360-15 DIGGER 2240x1000x850 mm Dimensions Dimensions 2240x1000x520 mm Gross weight 570 kg Gross weight 570 kg Maximum excavation depth 2100 mm Maximum excavation depth 2100 mm Maximum excavation radius 2800 mm...
