Summary of Contents for PRETUL MOT-5220P

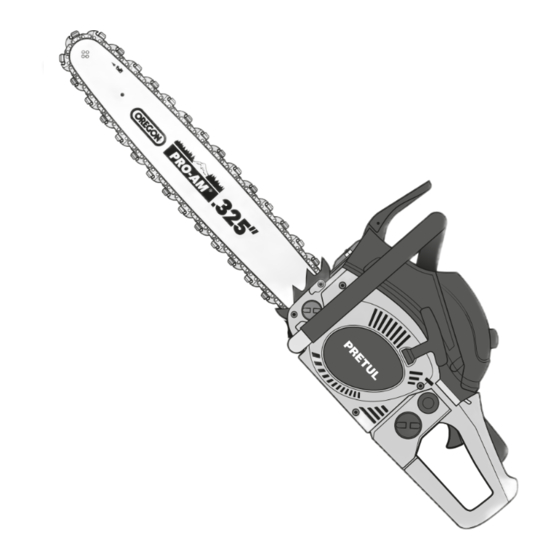

- Page 1 Instructivo de Motosierra 52 cm (cc) Motor Este Instructivo es para: Código Modelo 28249 MOT-5220P MOT-5220P Lea este instructivo por completo ATENCIÓN antes de usar la herramienta.
-
Page 2: Table Of Contents
ndice Í Especificaciones técnicas Apagado Especificaciones de combustible Operación de corte Advertencias generales de seguridad para Tala y tronzado el uso de herramientas motorizadas Desramado y poda Advertencias de seguridad para el uso de motosierras Ajustes y mantenimiento Partes Solución de problemas Dispositivos de seguridad Notas Abastecimiento de combustible y aceite... -
Page 3: Especificaciones Técnicas
Especificaciones técnicas MOT-5220P Código 28249 Descripción Motosierra Longitud de la barra 50 cm (20”) Paso de la cadena 8.25 mm (0.325") Calibre de la cadena 1.3 mm (0.05”) Rueda dentada de impulsión 7 dientes Cilindrada del motor 52 cm (cc) Potencia nominal 2 000 W (2.6 HP) -
Page 4: Advertencias Generales De Seguridad Para
Advertencias generales de seguridad para el uso de herramientas motorizadas Mantenga su área de trabajo limpia, ordenada y bien Utilice equipo adecuado de protección personal. iluminada. ATENCIÓN Usar protección para los ojos, mascarillas antipolvo, ATENCIÓN Áreas desordenadas y obscuras pueden provocar zapatos de seguridad antideslizantes, casco, protección accidentes. -
Page 5: Advertencias De Seguridad Para El Uso De Motosierras
Advertencias de seguridad para el uso de motosierras Para evitar contragolpes Generales Por contragolpe nos referimos al movimiento repentino y • Recuerde que la seguridad es una combinación de con fuerza que sufre la herramienta en funcionamiento sentido común, mente alerta y conocimiento del hacia afuera del corte en dirección del operador, que funcionamiento de la herramienta. - Page 6 Advertencias de seguridad para el uso de motosierras PELIGRO • Jamás opere la motosierra con una Antes de operar la motosierra sola mano. De lo contrario pueden resultar lesionados el • Nunca utilice la motosierra cuando esté operador, y demás personas presentes. PELIGRO •...
-
Page 7: Partes
Partes Freno de la cadena activado por inercia Filtro de aire Llave para Palanca del bujía ahogador Mango Liberador Cubierta posterior del gatillo de la barra y cadena Cadena Barra guía Bulbo Tornillo de Sostén de Tuercas para cebador Accesorios incluidos: ajuste de tensión la cadena montaje de la barra... -
Page 8: Dispositivos De Seguridad
Dispositivos de seguridad Freno de la cadena • El freno de la cadena (A) tiene la función de detener Giro de la mano izquierda con rapidez el desplazamiento de la cadena y brindar para accionar el freno protección a la mano en caso de un contragolpe de la cadena (consulte la página 5). -
Page 9: Abastecimiento De Combustible Y Aceite
Abastecimiento de combustible y aceite Abastecimiento de combustible para el motor • Siga las Advertencias de Seguridad para el manejo de combustible (página 5). • Recueste la motosierra de costado para que las tapas de los tanques de combustible y aceite queden hacia arriba. •... -
Page 10: Montaje De La Barra Y La Cadena
Montaje de la barra y la cadena ADVERTENCIA • Nunca arranque el motor sin antes haber instalado la barra guía (A), la cadena de corte (B) y la cubierta de la barra (C). Sin todas estas piezas en su lugar, se expone a una lesión seria. •... -
Page 11: Tensado De La Cadena
Montaje de la barra y la cadena • Monte la cubierta asegurándose de introducir el pasador de tensado de la cadena y apriete las tuercas de montaje (H) con la mano, de manera que la barra quede libre para moverla hacia adelante y hacia atrás hasta que el pasador de tensado de la cadena calce en el orificio inferior de la barra ( I ). -
Page 12: Encendido
Encendido Garantía Arranque del motor • Coloque la motosierra en suelo nivelado en donde la barra y la cadena no hagan contacto con el suelo ni con cualquier otro objeto. • Sostenga firmemente el mango delantero con la mano izquierda y coloque el pie derecho sobre la base del mango posterior (A). -
Page 13: Apagado
Apagado Apagado del motor • Suelte el gatillo del acelerador y permita que el motor funcione en marcha lenta. • Coloque el interruptor en la posición de apagado (H). • Permita que la cadena se detenga antes de colocar la motosierra en el piso. •... -
Page 14: Tala Y Tronzado
Tala y tronzado Restricciones para tala de árboles. ¡No lo haga por ningún motivo! • No corte árboles bajo lluvia o viento intensos. Espere a que el tiempo se calme. • No corte árboles con personas o animales en la zona. La distancia segura para los transeúntes se explica en el apartado “Al operar la motosierra”... - Page 15 Tala y tronzado Corte de raíces zancas • Por raíces zancas nos referimos a las raíces que sobresalen demasiado del suelo desde el tronco. Cuando son muy grandes pueden dificultar el talado del árbol, por lo que deben de ser removidas antes del talado. Parte residual •...
-
Page 16: Desramado Y Poda
Tala y tronzado Tronzado por arriba del tronco • Comience el corte por el lado superior del tronco con la Tronzado por Tronzado por parte inferior de la barra de corte contra el tronco. arriba del tronco debajo del tronco •... -
Page 17: Ajustes Y Mantenimiento
Ajustes y mantenimiento • Apague la motosierra antes de realizar cualquier tarea Placa Diente Placa Diente superior de corte superior de corte de mantenimiento. • Use guantes protectores para trabajo pesado. Calibre de Calibre de profundidad profundidad Mantenimiento de la cadena de corte Remache •... - Page 18 Ajustes y mantenimiento Calibre de profundidad de la cadena Calibre de profundidad 0,6 mm Calibre de del eslabón de corte (0.025”) profundidad • La cadena cuenta con dientes limpiadores (calibres de profundidad) situados adelante de cada diente de corte para evitar que estos entren demasiado en la madera y se atasquen generando un contragolpe.
- Page 19 Ajustes y mantenimiento Limpieza general Filtro de combustible • Revise periódicamente el filtro de combustible. En caso • Con un cepillo o aire comprimido limpie y despeje las de que esté contaminado o dañado, acuda a un Centro ranuras de ventilación de la unidad del arrancador cada de Servicio Autorizado TRUPER para reemplazarlo.
-
Page 20: Cambio De La Bujía
Ajustes y mantenimiento Ajuste de la marcha lenta • El tornillo de marcha lenta se encuentra dentro del orificio inferior de la cubierta del motor marcado con una “T”, a un lado de la piola. • Si el motor arranca, funciona y acelera, pero no funciona en marcha lenta, gire el tornillo de marcha lenta hacia la derecha para que el motor pueda funcionar en marcha lenta. -
Page 21: Solución De Problemas
Solución de problemas Problema Causa Solución El motor no arranca. • El interruptor está en la posición de apagado. • Coloque el interruptor en la posición de encendido. • Revise la chispa. Retire la cubierta del motor. • No hay chispa. Retire la bujía del cilindro. -
Page 22: Notas
Notas ESPAÑOL... -
Page 23: Centros De Servicio Autorizados
Centros de servicio autorizados ESPAÑOL ESPAÑOL... -
Page 24: Póliza De Garantía
Modelo Marca 28249 MOT-5220P Garantía. Duración: 1 año. Cobertura: piezas, componentes y mano de obra contra defectos de fabricación o funcionamiento, excepto si se usó en condiciones distintas a las normales; cuando no fue operado conforme instructivo; fue alterado o reparado por personal no autorizado por Truper. Para hacer efectiva la garantía presente el producto, póliza sellada o factura o recibo o comprobante, en el establecimiento donde lo compró... - Page 25 Manual Chainsaw 52 cc Motor Applies for: Code Model 28249 MOT-5220P MOT-5220P Read this manual before CAUTION using the tool.
- Page 26 Contents Technical data Shutdown Fuel specifications Cutting operation General safety warnings for the Felling and bucking use of motorized tools Limbing and pruning Safety warnings for the use of chainsaws Adjustments and maintenance Parts Troubleshooting Safety devices Notes Fuel and oil supply Authorized service centers Assembly of the bar and chain Warranty policy...
-
Page 27: Technical Data
Technical data MOT-5220P Code 28249 Description Chainsaw Bar length 20” Chain pitch 0.325" Chain gauge 0.05” Drive sprocket 7 teeth Engine displacement 52 cc Engine rated power 2.6 HP Maximum engine speed 12 500 RPM Chain speed 22 m/s Fuel tank 18.6 oz... -
Page 28: General Safety Warnings
General safety warnings for the use of motorized tools Use proper personal protective equipment. Keep your work area clean, organized, and well-lit. CAUTION Wearing eye protection, dust masks, slip-resistant safety CAUTION Cluttered and dim areas can lead to accidents. shoes, helmet, ear protection, and safety gloves significantly reduces the risk of injuries. -
Page 29: Safety Warnings
Safety warnings for the use of chainsaws To prevent kickback General Kickback refers to the sudden and forceful movement that • Remember that safety is a combination of common the tool experiences during operation, moving outward sense, alertness, and knowledge of how the tool operates. from the cutting direction toward the operator. - Page 30 Safety warnings for the use of chainsaws Before operating the chainsaw DANGER • Never operate the chainsaw with one hand. Otherwise, the operator and others present may be DANGER injured. • Never use the chainsaw when tired, ill, or under the influence of any drugs, alcohol, or •...
-
Page 31: Parts
Parts Inertia-activated chain brake Air filter Spark plug Choke wrench lever Throttle Rear Bar and trigger handle chain Chain Guide bar cover Primer Chain tension Bar mounting Chain bulb Accessories included: adjustment screw nuts support Sharpening file Allen wrench protection Screwdriver Fuel container Front... -
Page 32: Safety Devices
Safety devices Chain brake • The chain brake (A) is designed to quickly stop the movement of the chain and provide protection to the Left-hand to activate hand in the event of kickback (refer to page 5). It is the chain brake designed considering the predictable movement of kickback, which throws the cutting bar upward and toward the operator, so that when the brake is pushed by the left... -
Page 33: Fuel And Oil Supply
Fuel and oil supply Fueling for the engine • Follow the Safety warnings for fuel handling (refer to page 5). • Lay the chainsaw on its side so that the fuel and oil tank caps are facing upward. • Clean the area around the fuel tank cap to prevent contamination. -
Page 34: Assembly Of The Bar And Chain
Assembly of the bar and chain WARNING • Never start the engine without first installing the guide bar (A), cutting chain (B) and the bar cover (C). Without all these pieces in place, you risk serious injury. • Set the switch to the off position. •... -
Page 35: Chain Tensioning
Assembly of the bar and chain • Mount the cover, making sure to insert the chain tension pin and tighten the mounting nuts (H) by hand, so that the bar is free to move forward and backward until the chain tension pin fits into the lower hole of the bar ( I ). •... -
Page 36: Ignition
Ignition Garantía Engine start • Place the chainsaw on level ground where the bar and chain do not contact the ground or any other objects. • Firmly grip the front handle with your left hand and place your right foot on the base of the rear handle (A). •... -
Page 37: Shutdown
Shutdown Shutting Off the Motor • Release the throttle trigger and let the engine idle. • Set the switch to the off position (H). • Allow the chain to stop before placing the chainsaw on the ground. • For an additional level of safety, engage the chain brake (I) when the saw is not in use. -
Page 38: Felling And Bucking
Felling and bucking Restrictions for felling trees. Do not do it under any circumstances! • Do not cut trees in heavy rain or strong winds. Wait for the weather to calm down. • Do not cut trees with people or animals in the area. The safe distance for bystanders is explained in the When operating the chainsaw section of the Chainsaw safety warnings on page 6. - Page 39 Felling and bucking Cutting of surface roots • Surface roots refer to the roots that protrude too much from the ground near the trunk. When they are too large, they can hinder the felling of the tree and should be removed before felling. •...
-
Page 40: Limbing And Pruning
Felling and bucking Cutting from above the log • Start the cut from the upper side of the log with the Cutting from Cutting from bottom of the chainsaw bar against the log. above the log below the log • Apply slight downward pressure. WARNING •... -
Page 41: Adjustments And Maintenance
Adjustments and maintenance Cutting Cutting • Turn off the chainsaw before performing any plate tooth plate tooth maintenance tasks. • Use heavy-duty protective gloves. Depth Depth gauge gauge Cutting chain maintenance Rivet • For the chainsaw to make smooth and fast cuts, the cutting chain must receive proper periodic maintenance. - Page 42 Adjustments and maintenance Depth gauge of the chain Depth gauge 0,025” Depth of the cutting link gauge • The chain has cleaning teeth (depth gauge) located in front of each cutting tooth to prevent them from entering the wood too much and getting stuck, causing a kickback. •...
-
Page 43: Carburetor Adjustment
Adjustments and maintenance General cleaning Fuel filter • Periodically check the fuel filter. If it is contaminated or • With a brush or compressed air, clean and clear the damaged, go to an Authorized TRUPER Service Center to ventilation slots of the starter unit whenever necessary. replace it. -
Page 44: Idle Adjustment
Adjustments and maintenance Idle adjustment • The idle screw is located within the lower hole of the engine cover marked with a "T," on the side of the starter rope. • If the engine starts, runs, and accelerates but does not idle, turn the idle screw to the right so that the engine can idle. •... -
Page 45: Troubleshooting
Troubleshooting Problem Cause Solution The engine does not • The switch is in the OFF position. • Place the switch in the ON position. start. • There is no spark. • Check the spark. Remove the engine cover. Remove the spark plug from the cylinder. -
Page 46: Notes
Notes ENGLISH... -
Page 47: Authorized Service Centers
Authorized service centers In the event of any problem contacting an Authorized TRUPER Service Center, please see our webpage WWW.TRUPER.COM to get an updated list, or call our toll-free numbers 800 690-6990 or 800 018 7873 to get information about the nearest Service Center. AGUASCALIENTES DE TODO PARA LA CONSTRUCCIÓN MORELOS... -
Page 48: Warranty Policy
Mode Brand 28249 MOT-5220P Warranty. Duration: 1 year. Coverage: parts, components, and labor against manufacturing or operational defects, except when used under conditions other than normal, not operated according to the instructions, altered, or repaired by unauthorized personnel not authorized by Truper. To activate the warranty, present the product, sealed policy, invoice, or receipt, at the establishment where you purchased it or at Corregidora 35, Centro, Cuauhtémoc, CDMX, 06060, where you can also acquire parts, components, consumables, and...
