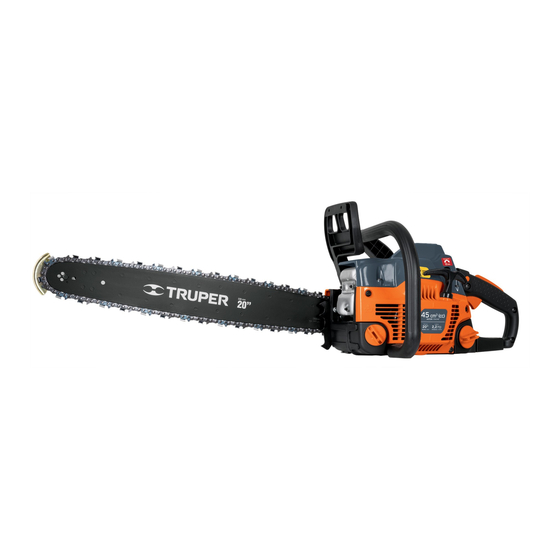

- Page 1 Instructivo de Motosierras 45 cm (cc) Motor Este Instructivo es para: Modelos Códigos MOT-4520P 26015 MOT-4518P 26017 Lea este instructivo por completo ATENCIÓN antes de usar la herramienta.
-
Page 2: Table Of Contents
Montaje de la barra y la cadena herramienta. Encendido Apagado Operación de corte Tala y Tronzado Desramado y Poda Ajustes y Mantenimiento Solución de problemas Notas Centros de Servicio Autorizados Póliza de Garantía MOT-4518P / MOT-4520P ESPAÑOL... -
Page 3: Especificaciones Técnicas
Especificaciones técnicas MOT-4520P MOT-4518P Código 26015 26017 Descripción Motosierra Longitud de la barra 500 mm (20”) 450 mm (18”) Paso de la cadena 8,3 mm (0.325”) Calibre de la cadena 1,25 mm (0.05”) Rueda dentada de impulsión de 7 dientes 8,2 mm (0.325”) -
Page 4: Advertencias Generales De Seguridad
Advertencias generales de seguridad para el uso de herramientas motorizadas Mantenga su área de trabajo limpia, ordenada y bien Utilice equipo adecuado de protección personal. iluminada. ATENCIÓN Usar protección para los ojos, mascarillas antipolvo, ATENCIÓN Áreas desordenadas y obscuras pueden provocar zapatos de seguridad antideslizantes, casco, protección accidentes. -
Page 5: Advertencias De Seguridad
Advertencias de Seguridad para uso de motosierras Para evitar contragolpes Generales Por contragolpe nos referimos al movimiento repentino y • Recuerde que la seguridad es una combinación de con fuerza que sufre la herramienta en funcionamiento sentido común, mente alerta y conocimiento del hacia afuera del corte en dirección del operador, que funcionamiento de la herramienta. - Page 6 Advertencias de Seguridad para uso de motosierras PELIGRO • Jamás opere la motosierra con una Antes de operar la motosierra sola mano. De lo contrario pueden resultar lesionados el • Nunca utilice la motosierra cuando esté operador, y demás personas presentes. PELIGRO cansado, enfermo, o se encuentre bajo los efectos de •...
-
Page 7: Partes
Partes Protección delantera para la mano / freno de la cadena Cubierta del motor Llave de Palanca del combinación ahogador Mango Liberador Cubierta trasero del gatillo de la barra y cadena Cadena Barra guía Bulbo Tornillo de Sostén de Tuercas para Accesorios inluidos: cebador ajuste de tensión... -
Page 8: Dispositivos De Seguridad
Dispositivos de seguridad Freno de la cadena • El freno de la cadena (A) tiene la función de detener Giro de la mano izquierda con rapidez el desplazamiento de la cadena y brindar para accionar el freno protección a la mano en caso de un contragolpe de la cadena (consulte la página 5). -
Page 9: Abastecimiento De Combustible Y Aceite
Abastecimiento de combustible y aceite Abastecimiento de combustible para el motor • Siga las Advertencias de Seguridad para el manejo de combustible (página 5). • Recueste la motosierra de costado para que las tapas de los tanques de combustible y aceite queden hacia arriba. •... -
Page 10: Montaje De La Barra Y La Cadena
Montaje de la barra y la cadena ADVERTENCIA • Nunca arranque el motor sin antes haber instalado la barra guía (A), la cadena de corte (B) y la cubierta de la barra (C). Sin todas estas piezas en su lugar, se expone a una lesión seria. •... - Page 11 Montaje de la barra y la cadena • Levante la barra con la cadena y colóquela en la sierra haciendo pasar los pernos de montaje (F) por la ranura de la barra, y el espacio holgado entre la barra y la cadena alrededor del embrague (G) para que los dientes calcen en los espacios de la rueda dentada (H).
-
Page 12: Encendido
Encendido Arranque del motor • Coloque la motosierra en suelo nivelado en donde la barra y la cadena no hagan contacto con el suelo ni con cualquier otro objeto. • Sostenga firmemente el mango delantero con la mano izquierda y coloque el pie derecho sobre la base del mango posterior (A). -
Page 13: Apagado
Apagado Apagado del motor • Suelte el gatillo del acelerador y permita que el motor funcione en marcha lenta. • Coloque el interruptor en la posición de apagado (H). • Permita que la cadena se detenga antes de colocar la motosierra en el piso. •... -
Page 14: Tala Y Tronzado
Tala y Tronzado Restricciones para tala de árboles. ¡No lo haga por ningún motivo! • No corte árboles bajo lluvia o viento intensos. Espere a que el tiempo se calme. • No corte árboles con personas o animales en la zona. La distancia segura para los transeúntes se explica en el apartado “Al operar la motosierra”... - Page 15 Tala y Tronzado Cont. Corte de raíces zancas • Por raíces zancas nos referimos a las raíces que sobresalen demasiado del suelo desde el tronco. Cuando son muy grandes pueden dificultar el talado del árbol, por lo que deben de ser removidas antes del talado. •...
-
Page 16: Desramado Y Poda
Tala y Tronzado Cont. Tronzado por arriba del tronco • Comience el corte por el lado superior del tronco con la Trozado por Trozado por parte inferior de la barra de corte contra el tronco. arriba del tronco debajo del tronco •... -
Page 17: Ajustes Y Mantenimiento
Ajustes y mantenimiento • Apague la motosierra antes de realizar cualquier tarea Placa Diente Placa Diente superior de corte superior de corte de mantenimiento. • Use guantes protectores para trabajo pesado. Calibre de Calibre de profundidad profundidad Mantenimiento de la cadena de corte Remache •... - Page 18 Ajustes y mantenimiento Calibre de profundidad de la cadena Calibre de profundidad 0,6 mm Calibre de del eslabón de corte (0.025”) profundidad • La cadena cuenta con dientes limpiadores (calibres de profundidad) situados adelante de cada diente de corte para evitar que estos entren demasiado en la madera y se atasquen generando un contragolpe.
- Page 19 Ajustes y mantenimiento Limpieza general Filtro de combustible • Con un cepillo o aire comprimido limpie y despeje las • Revise periódicamente el filtro de combustible. En caso de ranuras de ventilación de la unidad del arrancador cada que esté contaminado o dañado acuda a un Centro de vez que sea necesario.
- Page 20 Ajustes y mantenimiento Ajuste del carburador Limpieza del escape y del silenciador • El escape y el silenciador se pueden tapar con depósitos ATENCIÓN • Los ajustes del carburador deben de carbón, dependiendo del tipo de combustible, la realizarse por especialistas en un Centro de Servicio cantidad de aceite utilizada y/o las condiciones es las que Autorizado se utiliza la herramienta.
-
Page 21: Solución De Problemas
Solución de problemas Problema Causa Solución El motor no arranca. • El interruptor está en la posición de apagado. • Coloque el interruptor en la posición de encendido. • No hay chispa. • Revise la chispa. Retire la cubierta del motor. Retire la bujía del cilindro. Conecte el cable de la bujía y colóquela sobre el cilindro del motor con su parte metálica tocando el cilindro. -
Page 22: Notas
Notas ESPAÑOL... -
Page 23: Centros De Servicio Autorizados
Centros de Servicio Autorizados En caso de tener algún problema para contactar un Centro de Servicio consulte nuestra página www.truper.com donde obtendrá un listado actualizado, o llame al teléfono: 800 690-6990 ó 800 018-7873 donde le informarán cuál es el Centro de Servicio Autorizado más cercano. -
Page 24: Póliza De Garantía
Póliza de Garantía Modelos Códigos Marca MOT-4520P 26015 MOT-4518P 26017 Este producto, sus piezas y componentes están garantizados por un año contra defectos de fabricación, funcionamiento y mano de obra, excepto cuando: el producto haya sido usado en condiciones distintas a las recomendadas, o no se haya operado de acuerdo al instructivo, o haya sido alterado o reparado por personal no autorizado por . - Page 25 Manual Chainsaws 45 cc Motor Applies for: Models Codes MOT-4520P 26015 MOT-4518P 26017 Read this manual thoroughly CAUTION before using the tool.
- Page 26 The illustrations in the manual are for reference Bar and Chain Mounting only. May be different from the real tool. Start Up Shut Off Cutting Operations Felling and Bucking Trimming and Pruning Adjustments and Maintenance Troubleshooting Notes Authorized Service Centers Warranty Policy MOT-4518P / MOT-4520P ENGLISH...
-
Page 27: Technical Specifications
Technical data MOT-4520P MOT-4518P Code 26015 26017 Description Chainsaw Bar Length 20” 18” Chain Pitch 0.325” Chain Gauge 0.05” Drive Sprocket Wheel with 7 (0.325”) sprockets Motor Cylinder Capacity 45 cc Motor Rated Power 2.2 HP Maximum Motor Speed 12 000 RPM... -
Page 28: General Motor Tools Safety Warnings
General Motor Tools Safety Warnings Keep your work area tidy and with good lighting. Use the right personal protection equipment. CAUTION CAUTION Cluttered and dark areas can cause injuries. Using eye protection, anti-dust masks, non-skid safety shoes, helmet, hearing protection and safety gloves Never use the Chainsaw in explosive environments or considerably reduce the risk of injury. -
Page 29: Safety Warnings For Chainsaws
Safety Warnings for Chainsaws To Prevent Kickback General Kickback is the sudden and strong movement outwards • Remember, safety is a combination of common sense, from the cut and in the operator direction of the running alert mind and the knowledge of the tool functioning. tool. - Page 30 Safety Warnings for Chainsaws DANGER • Never operate the chainsaw Before operating the chainsaw single-handedly. Otherwise, the operator and all the • Never use the chainsaw when tired, ill people present can get injured. DANGER • Keep every part of your body away from the chain when or under the effects of any drug, alcohol or medicine.
-
Page 31: Parts
Parts Hand Front Protection Motor Housing Combination Choke Lever Rear Trigger Bar and Handle Release Chain Housing Chain Guide Bar Primer Chain Tension Chain Accessories included: bulb Catcher Assembly Adjustment Screw Chain sharpening file Nuts Allen wrench Scabbard Screwdriver for chain adjustment Gasoline mixing canister Front Handle... -
Page 32: Safety Devices
Safety Devices Chain Brake Turn the lleft • The chain brake (A) function is to swiftly stop the chain hand to activate displacement and protect the hand if kickback strikes (see the chain brake page 5). It is designed considering the predictable kickback movement that throws the chain bar upwards and towards the operator, so that when the brake is pushed with the left hand, the chain stops immediately. -
Page 33: Fuel And Oil Supply
Fuel and Oil Supply Fuel Supply for the motor • Follow the Safety Warnings for handling fuel (see page 5). • Lay down the chainsaw on its side so that the fuel and oil caps face upwards. • Wipe clean the surface of the fuel tank cap to prevent contamination. -
Page 34: Bar And Chain Mounting
Bar and Chain Mounting WARNING • Never start the motor without installing the guide bar first (A), the cutting chain (B) and the bar guard (C). If these parts are not in place the user is exposed to severe injuries. •... - Page 35 Bar and Chain Mounting • Lift the bar with the chain and fix it to the chainsaw passing the mounting bolts (F) through the bar slot and the loose-fitting space between the bar and the chain and around the brake (G) so that the sprockets fit into the spaces in the cogwheel (H).
-
Page 36: Start Up
Start Up Motor Start Up • Set the chainsaw onto a leveled ground where the bar and change make no contact with the ground or any other object. • Firmly hold the front handle with your left hand, set the right foot onto the rear handle base (A). -
Page 37: Shut Off
Shut Off Shutting Off the Motor • Release the throttle trigger and leave the motor running slow. • Set the switch into the OFF position (H). • Allow the chain to stop before setting the chainsaw onto the ground. • To gain an additional degree of safety set the chain brake (I) when not using the chainsaw. -
Page 38: Felling And Bucking
Felling and Bucking Restrictions for felling trees. Do not try it for any reason! • Do not cut trees under rain or strong winds. Wait to the weather to calm down. • Do not cut tress with people or animals in the zone. The safe distance for passersby is explained in the section “When operating the Chainsaw”... - Page 39 Felling and Bucking Cutting Anchor Roots • Anchor roots are those that stick out too much from the trunk above the ground. When these roots are too big can make felling a tree very difficult. The anchor roots need to be removed before felling the tree.
-
Page 40: Trimming And Pruning
Felling and Bucking Bucking Above the Trunk • Start cutting in the upper part of the trunk setting the Bucking Above Bucking Below lower side of the chain bar against the trunk. the Trunk the Trunk • Exercise slight pressure downwards. CAUTION •... -
Page 41: Adjustments And Maintenance
Adjustments and Maintenance • Turn off the chainsaw before carrying out any Cutting Cutting maintenance task. Plate Sprocket Plate Sprocket • Wear heavy-duty protecting gloves. Depth Depth Gauge Gauge Cutting Chain Maintenance Rivet • So that the chainsaw makes fast and smooth cuts, the chain need periodical and adequate maintenance. - Page 42 Adjustments and Maintenance Chain Depth Gauge Depth Gauge 0,025” Depth of the Cutter link Gauge • The chain is built with drive sprockets (depth gauge) placed in front of each sprocket. These prevent the sprockets enter too deep in the wood and get stuck generating kickback.
- Page 43 Adjustments and Maintenance General Cleaning Fuel Filter • Using a brush or compressed air clean and clear the • Check periodically the fuel filter. If contaminated or ventilation slots in the starter unit each time is necessary. damaged, go to a Authorized Service •...
- Page 44 Adjustments and Maintenance Carburetor Adjustment Exhaust and Muffler Cleansing • Depending on the type of fuel, the amount of oil used CAUTION • Adjusting the carburetor shall only be and / or the conditions the tool is used, the exhaust and carried out by the Authorized Service muffler can get clogged with carbon deposits.
-
Page 45: Troubleshooting
Troubleshooting Problem Cause Solution The engine fails to • The switch is in the OFF position. • Set the switch in the ON position. start. • There is no spark. • Check the spark. Remove the motor housing. Remove the spark plug from the cylinder. -
Page 46: Notes
Notes ENGLISH... -
Page 47: Authorized Service Centers
Authorized Service Centers In the event of any problem contacting a Service Center, please see our webpage www.truper.com to get an updated list, or call our toll-free numbers 800 690-6990 or 800 018-7873 to get information about the nearest Authorized Service Center. AGUASCALIENTES DE TODO PARA LA CONSTRUCCIÓN NUEVO LEÓN... -
Page 48: Warranty Policy
Warranty policy Models Codes Brand MOT-4520P 26015 MOT-4518P 26017 This product, its parts and components have a one year warranty against defects in its manufacture, operation and workmanship, except when: the product has been used in conditions other than those recommended, or has not been operated according to the instructions, or has been altered or repaired by personnel not authorized by .
