Acra BC8723-BL Instruction Manual
  1. Manuals
  2. Brands
  3. Acra Manuals
  4. Fitness Equipment
  5. BC8723-BL
  6. Instruction manual

Acra BC8723-BL Instruction Manual

Spinning bike
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 30

Quick Links

Download this manual
CZ
1
Spinningové kolo
Spinningové kolo
BC8723-BL
EK8723
Návod k použití
Návod k použití

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BC8723-BL and is the answer not in the manual?

Questions and answers

Related Manuals for Acra BC8723-BL

Summary of Contents for Acra BC8723-BL

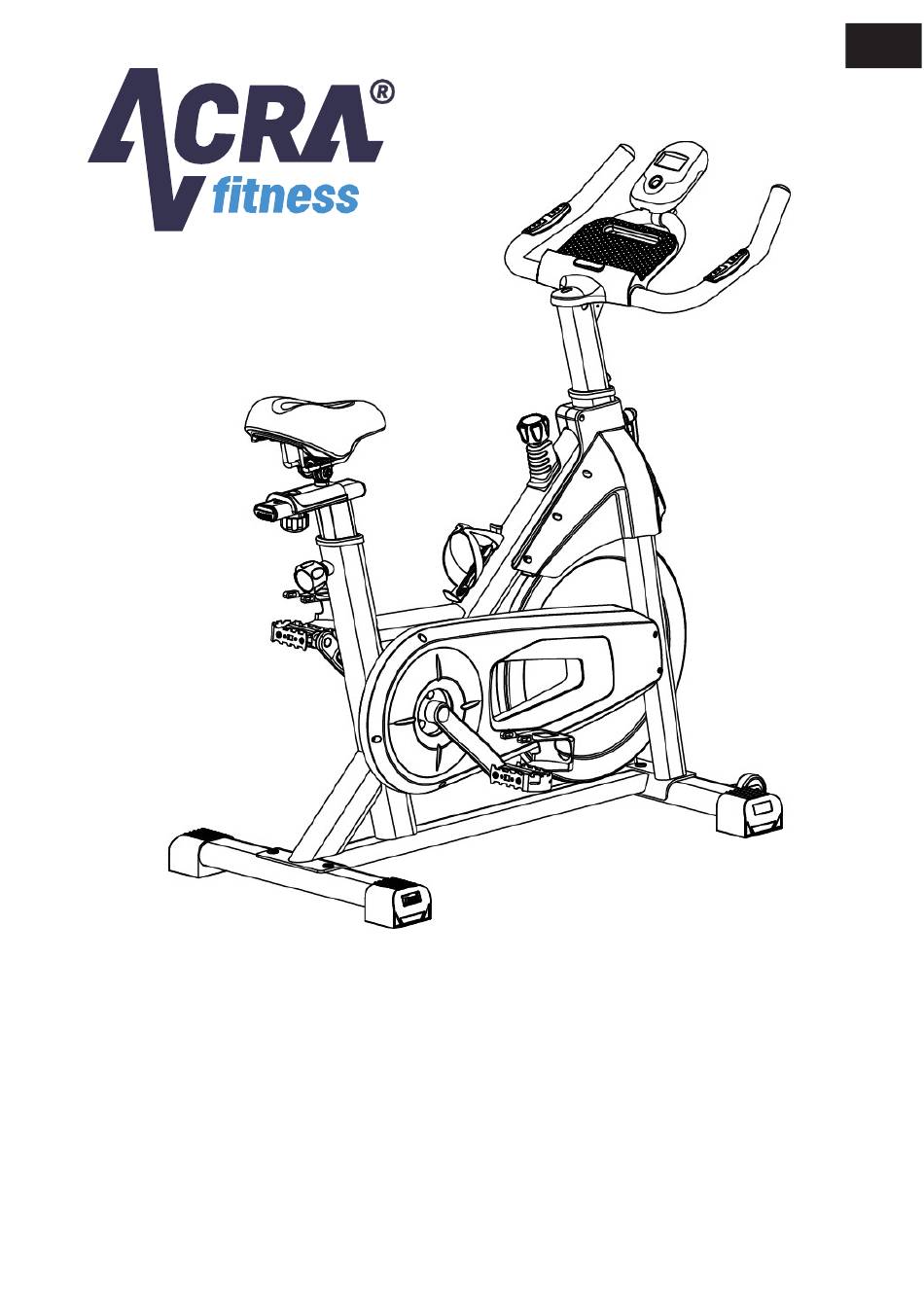

  • Page 1 Spinningové kolo Spinningové kolo BC8723-BL EK8723 Návod k použití Návod k použití...
  • Page 2 Bezpečnostní opatření - před použitím si přečtěte návod k použití! 1. Tento výrobek správně sestavte z dodaných originálních dílů podle montážního návodu. Před montáží zkontrolujte, zda jsou obaly v dobrém stavu a zda jsou náhradní díly kompletní v souladu s přepravními opatřeními s odkazem na dodaný...
  • Page 3 EXPLOSIVE...
  • Page 4 ČÁST POPIS SPECIFIKA MNOŽST VÍ Rám Zadní trubka Přední trubka Krok šroubu M8*24L Trubková svorka Pouzdro Sloupek řídítek Knoflík M16*1,5L Řídítka Šestihranný šroub M8*15L Podložka Φ8 Puls ruky Pulzní vodič Konzole Křížový šroub M5*5L Sloupek sedadla Posuvník Podložka Φ10 Knoflík Sídlo 21(L+R) Klika(L+R)
  • Page 5 Náprava Šestihranný šroub M8*10L Pás Vnější kryt Plochá podložka Φ12 Šestihranný šroub M8*40L Kola Podložka Φ20 Plastové Senzorová svorka Kryt brzd Šestihranná matice Nylonové pouzdro Vykrádání brzd Omezovací potrubí Čtyřhranná matice Samořezný šroub M4*20L 10KS Šestihranná matice Matice víčka Řada snímačů Šestihranná...

  • Page 6: Montážní Návod

    MONTÁŽNÍ NÁVOD KROK 1 Připevněte zadní trubku (2) k hlavnímu rámu (1) pomocí krokového šroubu M8*24L (4). Přední trubku (3) připevněte k hlavnímu rámu stejně jako zadní trubku.Nakonec šroub pevně zajistěte šestihranným klíčem(85). Poznámka:Nastavením kolečka pro nastavení krytu nohou lze upravit vyvážení...
  • Page 7 KROK 2 Nejprve vložte trubku sedlovky (16) do hlavního rámu (1) a upevněte ji pomocí knoflíku (8); poté pomocí malého knoflíku (19) , šroubu (75) a ploché podložky (18) nainstalujte jezdec (17) na sedlovou trubku, jak je znázorněno na obrázku, nastavte do správné polohy a pevně zajistěte malý knoflík (15).Poté pevně...
  • Page 8 KROK 3 Nejprve pomocí otevřeného klíče 13-15(86) otočte pravým loupátkem(22R) ve směru šipky ke klice(21R) a zajistěte jej. Stejným způsobem otočte pomocí otevřeného klíče 13-15(86) levou šupinu (22L) ve směru šipky ke klice (21L) a zajistěte ji. Poznámka: Všimněte si, že pedál je R nebo L, a pak jej zajistěte, jinak se závit možná...
  • Page 9 KROK 4 Za prvé, vložte přední trubku (7) do rámu (1) a upevněte ji pomocí knoflíku L (25).Pomocí šroubu M8*15L (10), podložky Φ8 (11) a podložky (27) upevněte řídítka（9）na trubku. konzolu(14) na řídítka pomocí šroubu(84) a pevně ji zajistěte šestihranným klíčem (85).Připojte pulzní...

  • Page 10: Exercise Instructions

    EXERCISE INSTRUCTIONS NÁVOD NA CVIČENÍ Using your EXERCISE CYCLE will provide you with several benefits, it will Používání CVIČENÍHO CYKLU vám poskytne několik výhod, zlepší vaši fyzickou kondici, zpev- improve your physical fitness, tone muscle and in conjunction with calorie controlled ní...
  • Page 11 3. Fáze ochlazování V této fázi se váš kardiovaskulární systém a svaly uvolní. Toto je opakování zahřívacího cvičení, např. zpomalte tempo, pokračujte přibližně 5 minut. Protahovací cviky by se nyní měly opakovat, přičemž opět nezapomínejte, abyste svaly do nátahu netlačili silou. Jakmile se stanete zdatnějšími, možná...

  • Page 12: Návod K Použití

    瀇qn3¡on 瀊 瀇 bq3瀇 jq3ul瀇3 3q瀇 瀇 ¡ 瀇 ¡ ¡3 ¡n HQ B MONITOR CVIČENÍ NÁVOD K POUŽITÍ SPECIFIKACE: ČAS(TMR) ........00:00-99:59 RYCHLOST(SPD)............0.0-99.9KM/H(ML/H) VZDÁLENOST(DIST)............0.00-99.99KM(ML) KALORIE(CAL)......…………………..0.0-999.9KCAL ※ODOMETR(ODO) ..............0-9999KM(ML) ※PULSE(PUL)................40-240BPM 1. AUTOMATICKÉ ZAPNUTÍ/VYPNUTÍ ◆ Systém se zapne po stisknutí libovolného tlačítka nebo po zaznamenání vstupu ze snímače rychlosti.

  • Page 13: Záruční List

    Plněním záručních podmínek se pak u prodloužené záruční lhůty rozumí bezplatné provedení oprav všech výrobních vad, které se v této záruční lhůtě vy- skytnou na konstrukci rámu, a to v servisních střediscích, společnosti ACRA, s.r.o. Záruční list spolu s dokladem o zakoupení a návodem k použití pečlivě uschovejte! Reklamace Práva z odpovědnosti za vady lze uplatňovat jen u prodávajícího, u kterého byl výrobek zakoupen.
  • Page 14 Je-li vytýkána vada, na kterou se záruka nevztahuje, nebo již uplynula záruční doba, a kupující požaduje opravu, jedná se o opravu placenou. Cena a podmínky budou stanoveny po dohodě se servisním střediskem společnosti ACRA s. r. o. Ostatní práva a povinnosti se řídí ustanoveními zák. č. 40/1964 Sb., občanského zákoníku, zejména §...

  • Page 15: Návod Na Použitie

    Spinningový bicykel Spinningový bicykel BC8723-BL EK8723 Návod na použitie Návod na použitie...
  • Page 16 Bezpečnostné opatrenia - pred použitím si prečítajte návod na použitie! 1. Tento výrobok správne zostavte z dodaných originálnych dielov podľa návodu na inštaláciu. Pred montážou skontrolujte, či sú obaly v dobrom stave a či sú náhradné diely kompletné v súlade s prepravnými opatreniami s odkazom na dodaný...
  • Page 17 EXPLOSIVE...
  • Page 18 ČASŤ POPIS ŠPECIFIKÁ Rám Zadná rúrka Predná rúra Krok skrutka M8*24L Svorka na rúrky Puzdro Stojan riadidiel Kľučka M16*1,5 L Riadidlá Šesťhranná skrutka M8*15L Podložka Φ8 Pulz ruky Impulzný vodič Konzola Krížová skrutka M5*5L Stojan na sedadlo Posuvník Podložka Φ10 Kľučka Sídlo 21(L+R)
  • Page 19 Náprava Šesťhranná skrutka M8*10L Pás Vonkajší kryt Plochá podložka Φ12 Šesťhranná skrutka M8*40L Koleso Podložka Φ20 Plastové Snímacia svorka Kryt brzdy Šesťhranná matica Nylonové puzdro Vykrádanie bŕzd Limitné potrubie Štvorhranná matica Samorezná skrutka M4*20L 10 KS Šesťhranná matica Krytka matice Linka snímača Šesťhranná...

  • Page 20: Montážny Návod

    MONTÁŽNY NÁVOD KROK 1 Pripevnite zadnú rúrku (2) k hlavnému rámu (1) pomocou stupňovej skrutky M8*24L (4). Pripevnite prednú rúrku (3) k hlavnému rámu rovnako ako zadnú rúrku. nakoniec skrutku pevne zaistite šesťhranným kľúčom (85). Poznámka:Nastavením nastavovacieho kolieska krytu nôh môžete upraviť...
  • Page 21 KROK 2 Najprv vložte rúrku stĺpika sedadla (16) do hlavného rámu (1) a upevnite ju pomocou gombíka (8); potom pomocou malého gombíka (19), skrutky (75) a plochej podložky (18) nainštalujte jazdec (17) na rúrku sedadla, ako je znázornené na obrázku, nastavte ho do správnej polohy a pevne zaistite malý gombík (15).Potom pevne zaistite sedadlo (20) pomocou otvoreného kľúča (86).
  • Page 22 KROK 3 Najskôr pomocou otvoreného kľúča 13-15(86) otočte pravú šupinu(22R) v smere šípky ku kľuke(21R) a zaistite ju. Rovnakým spôsobom použite otvorený kľúč 13-15(86) na otočenie ľavej šupiny (22L) v smere šípky ku kľuke (21L) a zaistite ju. Poznámka: Upozorňujeme, že pedál je R alebo L, a potom ho uzamknite, inak sa závit možno zlomí.
  • Page 23 KROK 4 Po prvé, vložte prednú rúrku (7) do rámu (1) a upevnite ju pomocou gombíka L (25).Pomocou skrutky M8*15L (10), podložky Φ8 (11) a podložky (27) upevnite riadidlá（9）na rúrke. konzolu (14) na riadidlách pomocou skrutky (84) a pevne ju zaistite šesťhranným kľúčom (85).Pripojte impulzný...

  • Page 24: Exercise Instructions

    EXERCISE INSTRUCTIONS NÁVOD NA CVIČENIE Using your EXERCISE CYCLE will provide you with several benefits, it will Používanie CVIČENÍHO CYKLU vám poskytne niekoľko výhod, zlepší vašu fyzickú kondíciu, improve your physical fitness, tone muscle and in conjunction with calorie controlled spevní...
  • Page 25 3. Fáza ochladzovania V tejto fáze sa váš kardiovaskulárny systém a svaly uvoľnia. Toto je opakovanie zahrievacieho cvičenia, napr. spomaľte tempo, pokračujte približne 5 minút. Naťahovacie cviky by sa teraz mali opakovať, pričom opäť nezabúdajte, aby ste svaly do náťahu netlačili silou.
  • Page 26 瀇qn3¡on 瀊 瀇 bq3瀇 jq3ul瀇3 3q瀇 瀇 ¡ 瀇 ¡ ¡3 ¡n HQ B MONITOR CVIČENIA NÁVOD NA POUŽITIE ŠPECIFIKÁCIE: ČAS(TMR) .........00:00-99:59 RÝCHLOSŤ(SPD)............0.0-99.9KM/H(ML/H) VZDIALENOSŤ(DIST)............0.00-99.99KM(ML) KALÓRIE(CAL)......…………………..0.0-999.9KCAL ※ODOMETER(ODO)..............0-9999KM(ML) ※PULSE(PUL)................40-240BPM 1. AUTOMATICKÉ ZAPNUTIE/VYPNUTIE ◆ Systém sa zapne po stlačení ľubovoľného tlačidla alebo keď zaznamená...

  • Page 27: Záručný List

    ACRA, s.r.o. Záručný list spolu s dokladom o zakúpení a návodom na použitie starostlivo uschovajte! Reklamácia...
  • Page 28 Ak sa vytýka vada, na ktorú sa záruka nevzťahuje, alebo už uplynula záručná doba, a kupujúci požaduje opravu, jedná sa o opravu platenú. Cena a podmienky budú stanovené po dohode so servisným strediskom spoločnosti ACRA s. r. o. Ostatné práva a povinnosti sa riadia ustanoveniami zák. č. 40/1964 Zb., Občianskeho zákonníka, najmä...
  • Page 29 EK8723 Instruction manual Spinning bike BC8723-BL Instruction manual...
  • Page 30 Safety Precautions – Please Read the Instruction before Using! 1. Assemble this product properly, using original parts supplied, according to the installation instructions. Before assembly, inspect whether packages are in good condition and whether spare parts are complete in accordance with transport precautions with reference to the supplied list of spare parts. 2.

  • Page 32: Part Description

    PART DESCRIPTION SPECS Frame Rear tube Front tube Step screw M8*24L 4PCS Tube clamp 2PCS Bushing Handlebar post Knob M16*1.5L Handlebar Hex screw M8*15L 4PCS Washer Φ8 4PCS Hand pulse 2PCS Pulse wire Console Cross screw M5*5L 2PCS Seat post Slider Washer Φ10...
  • Page 33 Hex screw M8*10L 3PCS Belt Outer cover Flat washer Φ12 2PCS Hex screw M8*40L 3PCS Wheel 2PCS Washer Φ20 Plastic Sensor clip Brake cover Hex nut Nylon bushing Brake rob Limit pipe Square nut Self-tapping screw M4*20L 10PCS Hex nut 2PCS Cap nut Sensor line...
  • Page 34 STEP 1 Attach the rear tube (2) to the main frame(1) using step screw M8*24L(4). Attach the front tube (3) to the main frame same as the rear tube.Finally lock screw tightly by hex wrench(85). Note:Adjusting the foot cover adjustment wheel can adjust the balance of the bike.
  • Page 35 STEP 2 Firstly, insert the seat post tube (16) into the main frame (1), and fix it with the knob (8); then use the small knob (19) ,bolt(75) and the flat washer (18) to install the slider(17) on the seat tube as shown in the figure, adjust to the proper position and lock the small knob tightly(15).Then lock seat (20) tightly by open end wrench(86).
  • Page 36 STEP 3 Firstly, use the open end wrench 13-15(86) to turn the right peal(22R) in the direction of the arrow to the crank(21R) and lock it. In the same way, use the open end wrench 13-15(86) to turn the left peal(22L) in the direction of the arrow to the crank(21L) and lock it.
  • Page 37 STEP 4 Firstly,insert the front tube(7)into the frame(1),and fix it with L knob(25).Use the screw M8*15L(10), washer Φ8(11) and washer (27) to fix handlebar（9）on the tube.Lock the screw tightly with hex wrench(85).Secondly,install the console(14) on handlebar with screw(84) and lock tightly with hex wrench (85).Connect the pulse wire(13) and sensor line(63)with console as shown in the figure.
  • Page 38 EXERCISE INSTRUCTIONS EXERCISE INSTRUCTIONS Using your EXERCISE CYCLE will provide you with several benefits, it will Using your EXERCISE CYCLE will provide you with several benefits, it will improve your phys- improve your physical fitness, tone muscle and in conjunction with calorie controlled ical fitness, tone muscle and in conjunction with calorie controlled diet help you lose weight.

  • Page 39: Muscle Toning

    3. The Cool Down Phase This stage is to let your Cardio-vascular System and muscles wind down. This is a repeat of the warm up exercise e.g. reduce your tempo, continue for approximately 5 minutes. The stretching exercises should now be repeated, again remembering not to force or jerk your muscles into the stretch.
  • Page 40 SPECIFICATIONS: TIME(TMR)................00:00-99:59 SPEED(SPD)……………………………………………………0.0-99.9KM/H(ML/H) DISTANCE(DIST)………………………………………………0.00-99.99KM(ML) CALORIES(CAL)………………………… …………………..0.0-999.9KCAL ※ODOMETER(ODO)…………………………………………………0-9999KM(ML) ※PULSE(PUL)………………………………………………………40-240BPM ◆ The system turns on when any key is pressed or when it sensor an input 1. AUTO ON/OFF from the speed sensor. The system turns off automatically when the speed has no signal input or ◆...

  • Page 41: Warranty Card

    ACRA, s.r.o. Keep the warranty card together with the proof of purchase and the user manual carefully!
  • Page 42 The price and conditions will be determined after agreement with the service center of ACRA s. r. o. Other rights and obligations are governed by the provisions of Act. No. 40/1964 Coll., of the Civil Code, especially §...
  • Page 43 Spinning-Fahrrad Spinning-Fahrrad EK8723 BC8723-BL Gebrauchsanweisu Gebrauchsanweisung...
  • Page 44 Sicherheitshinweise - Bitte lesen Sie die Anleitung vor der Benutzung! 1. Montieren Sie dieses Produkt ordnungsgemäß und unter Verwendung der mitgelieferten Originalteile gemäß der Montageanleitung. Prüfen Sie vor dem Zusammenbau, ob die Verpackungen in gutem Zustand sind und ob die Ersatzteile gemäß den Transportvorkehrungen vollständig sind, indem Sie sich auf die mitgelieferte Ersatzteilliste beziehen.
  • Page 45 EXPLOSIV...
  • Page 46 TEIL BESCHREIBUNG SPEZIALIE Rahmen Hinteres Rohr Vorderes Rohr Schritt Schraube M8*24L 4PCS Rohrschelle 2PCS Buchse Lenkersäule Knopf M16*1,5L Lenker Sechskantschraube M8*15L 4PCS Waschmaschine Φ8 4PCS Handpuls 2PCS Impuls-Draht Konsole Kreuzschraube M5*5L 2PCS Sattelstütze Schieberegler Waschmaschine Φ10 Knopf Sitz 21(L+R) Kurbel(L+R) 1SET 22(L+R) Pedal(L+R)
  • Page 47 Achse Sechskantschraube M8*10L 3PCS Gürtel Äußere Abdeckung Unterlegscheibe Φ12 2PCS Sechskantschraube M8*40L 3PCS 2PCS Waschmaschine Φ20 Kunststoff Sensor-Clip Abdeckung der Bremse Sechskantmutter Nylonbuchse Bremse rob Grenzwertiges Rohr Vierkantmutter Selbstschneidende M4*20L 10PCS Schraube Sechskantmutter 2PCS Hutmutter Sensorleitung Sechskantmutter 2PCS Schwungrad Sechskantmutter 2PCS Achse des Schwungrads Lager...
  • Page 48 MONTAGEANLEITUNG SCHRITT 1 Befestigen Sie das hintere Rohr (2) am Hauptrahmen (1) mit der Stufenschraube M8*24L (4). Befestigen Sie das vordere Rohr (3) am Hauptrahmen wie das hintere Rohr und ziehen Sie die Schraube mit dem Sechskantschlüssel (85) fest. Hinweis: Durch Einstellen des Einstellrads für die Fußabdeckung kann das Gleichgewicht des Fahrrads eingestellt werden.
  • Page 49 SCHRITT 2 Setzen Sie zunächst das Sattelstützenrohr (16) in den Hauptrahmen (1) ein und befestigen Sie es mit dem Knopf (8); verwenden Sie dann den kleinen Knopf (19), die Schraube (75) und die Unterlegscheibe (18), um den Schieber (17) wie in der Abbildung gezeigt auf dem Sitzrohr zu installieren, stellen Sie ihn in die richtige Position und schließen Sie den kleinen Knopf fest (15).
  • Page 50 SCHRITT 3 Drehen Sie zunächst mit dem Maulschlüssel 13-15(86) den rechten Zapfen(22R) in Pfeilrichtung zur Kurbel(21R) und verriegeln Sie ihn. Auf die gleiche Weise den linken Zapfen (22L) mit dem Gabelschlüssel 13-15(86) in Pfeilrichtung zur Kurbel (21L) drehen und verriegeln. Hinweis: Bitte beachten Sie das Pedal ist R oder L und dann sperren Sie es, sonst wird das Gewinde vielleicht gebrochen werden.
  • Page 51 SCHRITT 4 Setzen Sie zunächst das Vorderrohr (7) in den Rahmen (1) ein und befestigen Sie es mit dem L-Knopf (25).Verwenden Sie die Schraube M8*15L (10), die Unterlegscheibe Φ8 (11) und die Unterlegscheibe (27), um den Lenker（9） am Rohr zu befestigen.Ziehen Sie die Schraube mit dem Sechskantschlüssel (85) fest an.
  • Page 52 ÜBUNGSANLEITUNG Der Einsatz Ihres EXERCISE CYCLE bringt Ihnen mehrere Vorteile: Er verbessert Ihre körperliche Fitness, strafft Ihre Muskeln und hilft Ihnen in Verbindung mit einer kalorienreduzierten Ernährung beim Abnehmen. 1. Die Aufwärmphase Diese Phase trägt dazu bei, dass das Blut durch den Körper fließt und die Muskeln richtig arbeiten.
  • Page 53 Diese Phase sollte mindestens 12 Minuten dauern, die meisten Menschen beginnen jedoch mit 15-20 Minuten. 3. Die Abkühlungsphase Diese Phase dient dazu, dass sich Ihr Herz-Kreislauf-System und Ihre Muskeln erholen. Dies ist eine Wiederholung der Aufwärmübung, d. h. reduzieren Sie Ihr Tempo und machen Sie etwa 5 Minuten lang weiter.
  • Page 54 瀇qn3¡on 瀊 瀇 bq3瀇 jq3ul瀇3 3q瀇 瀇 ¡ 瀇 ¡ ¡3 ¡n HQ B TRAININGSMONITOR GEBRAUCHSANWEISUNG SPEZIFIKATIONEN: ZEIT(TMR)......00:00-99:59 GESCHWINDIGKEIT(SPD)............0.0- 99.9KM/H(ML/H) ENTFERNUNG(DIST)............0.00- 99.99KM(ML) KALORIEN(CAL)......…………………..0.0- 999.9KCAL ※ODOMETER(ODO)..............0-9999KM(ML) ※PULS(PUL) ................40-240BPM 1. AUTO EIN/AUS ◆ Das System schaltet sich ein, wenn eine beliebige Taste gedrückt wird oder wenn es ein Signal vom Geschwindigkeitssensor erhält.
  • Page 55 Die Erfüllung der Garantiebedingungen für eine verlängerte Garantiezeit bedeutet die kos- tenlose Reparatur aller Herstellungsfehler, die während dieser Garantiezeit an der Rahmenkonstruktion auftreten, und zwar in den Servicezentren von ACRA, s.r.o. Bewahren Sie die Garantiekarte zusammen mit dem Kaufbeleg und der Bedienungsanleitung sorgfältig auf! Beschwerde Mängelhaftungsrechte können ausschließlich gegenüber dem Verkäufer geltend gemacht werden, bei...
  • Page 56 Käufer eine Reparatur, handelt es sich um eine kostenpflichtige Reparatur. Der Preis und die Konditionen werden nach Absprache mit dem Servicecenter von ACRA s.o. festgelegt. Weitere Rechte und Pflichten richten sich nach den Bestimmungen des Gesetzes. Nr. 40/1964 Slg., des Bürgerlichen Gesetzbuches, insbesondere §...

  • Page 57: Használati Utasítás

    Spinning kerékpár Spinning kerékpár EK8723 BC8723-BL Használati utasítás Használati utasítás...
  • Page 58 Biztonsági óvintézkedések - Kérjük, használat előtt olvassa el a használati utasítást! 1. Szerelje össze a terméket megfelelően, a mellékelt eredeti alkatrészek felhasználásával, a telepítési utasításoknak megfelelően. Összeszerelés előtt ellenőrizze, hogy a csomagok jó állapotban vannak-e, és hogy a pótalkatrészek a szállítási óvintézkedéseknek megfelelően hiánytalanok-e a mellékelt pótalkatrész-jegyzékre való...
  • Page 59 EXPLOSIVE...
  • Page 60 RÉSZ LEÍRÁS SPECS Keret Hátsó cső Első cső Lépés csavar M8*24L 4PCS Csőbilincs Hüvelyek Kormányoszlop Gomb M16*1.5L Kormánykerék Hatlapos csavar M8*15L 4PCS Mosógép Φ8 4PCS Kézimpulzus Impulzus vezeték Konzol Keresztcsavar M5*5L Ülésoszlop Csúszka Mosógép Φ10 Gomb Ülés 21(L+R) Kurbli (L+R) 1SET 22(L+R) Pedál (L+R)
  • Page 61 Hatlapos csavar M8*10L Öv Külső borítás Lapos alátét Φ12 Hatlapos csavar M8*40L Kerék Mosógép Φ20 Műanyag Érzékelő klipsz Fékfedél Hatszögletű anya Nylon persely Fék rob Határcső Négyszögletes anya Önmetsző csavar M4*20L 10PCS Hatszögletű anya Sapka anya Érzékelő vonal Hatszögletű anya Lendkerék Hatszögletű...
  • Page 62 ÖSSZESZERELÉSI UTASÍTÁS 1. LÉPÉS Rögzítse a hátsó csövet (2) a főkerethez (1) az M8*24L (4) lépcsős csavarral. Csatlakoztassa az első csövet (3) a főkerethez ugyanúgy, mint a hátsó csövet.Végül a csavart szorosan rögzítse a hatlapos csavarkulccsal(85). Megjegyzés: A lábtakaró állítókerék beállításával beállíthatja a kerékpár egyensúlyát.
  • Page 63 2. LÉPÉS Először is, helyezze be a nyeregcsövet (16) a fő vázba (1), és rögzítse a gombbal (8); majd a kis gombbal (19), a csavarral (75) és a lapos alátéttel (18) szerelje fel a csúszót (17) a nyeregcsőre az ábrán látható módon, állítsa a megfelelő...
  • Page 64 3. LÉPÉS Először is, a 13-15(86) nyitott végű csavarkulccsal fordítsa a jobb oldali bütyköt(22R) a nyíl irányába a forgattyúhoz(21R), és rögzítse azt. Ugyanígy fordítsa a 13-15(86) nyitott végű csavarkulccsal a bal oldali csavarhúzó(22L) nyíl irányába a forgattyú(21L) felé, és rögzítse. Megjegyzés: Kérjük, vegye figyelembe, hogy a pedál R vagy L, majd zárja le, különben a menet talán megszakad.
  • Page 65 4. LÉPÉS Először is, helyezze be az első csövet (7) a keretbe (1), és rögzítse az L gombbal (25).Használja az M8*15L csavart (10), a Φ8 alátétet (11) és az alátétet (27) a kormány rögzítéséhez a csőre.A csavart szorosan rögzítse a hatos kulccsal (85).Másodszor, szerelje be a kormányt a csőbe.
  • Page 66 GYAKORLÁSRA VONATKOZÓ UTASÍTÁSOK Az EXERCICE CIKLUS használata számos előnnyel jár: javítja a fizikai erőnlétet, erősíti az izmokat, és a kalóriaszabályozott étrenddel együtt segít a fogyásban. 1. A bemelegítési fázis Ez a szakasz segít abban, hogy a vér áramoljon a testben, és az izmok megfelelően működjenek.
  • Page 67 Ennek a szakasznak legalább 12 percig kell tartania, bár a legtöbben 15-20 percnél kezdik. 3. A lehűlési fázis Ez a szakasz arra szolgál, hogy a szív- és érrendszer és az izmok lehiggadjanak. Ez a bemelegítő gyakorlat megismétlése, pl. csökkentse a tempót, folytassa körülbelül 5 percig.
  • Page 68 3¡3瀇濴 ¡濴kq3 ¡瀇 ¡ d¡ff¡cul瀇 瀇o pqd濴l, 濴 lo瀊 3¡3瀇濴 ¡濴kq3 ¡瀇 濴3¡ 瀇qn3¡on 瀊 瀇 bq3瀇 jq3ul瀇3 3q瀇 瀇 ¡ 瀇 ¡ ¡3 ¡n HQ B EDZÉSFIGYELŐ HASZNÁLATI UTASÍTÁS SPECIFIKÁCIÓK: TIME(TMR) ......00:00-99:59 SEBESSÉG(SPD)............0.0-99.9KM/H(ML/H) TÁVOLSÁG(DIST)............0.00-99.99KM(ML) KALÓRIA(CAL)......…………………..0.0-999.9KCAL ※ODOMETER(ODO)..............0-9999KM(ML) ※PULSE(PUL)................40-240BPM 1. AUTO ON/OFF ◆...
  • Page 69 árutípus vázszerkezetére vonatkozik. A garanciális feltételek meghosszabbított garanciális időszakra való teljesítése a vázszerkezeten a jelen garanciális idő alatt előforduló összes gyártási hiba ingyenes kijavítását jelenti, nevezetesen az ACRA, s.r.o. szervizközpontjaiban. A jótállási jegyet a vásárlást iga- zoló bizonylattal és a használati útmutatóval együtt gondosan őrizze meg! Panaszok A kellékszavatossági jogokat csak azzal az eladóval lehet gyakorolni, akitől a terméket vásárolta.
  • Page 70 Defektet kritizáltak A szervizközpont Alkatrészcsere Jegyzet nyilvántartásai Ha kérdése van, forduljon a szervizközponthoz vagy a panaszosztályhoz: ACRA, s. o. (azonosító: 64254330), Brodská 161, 513 01. Panaszügyi osztály – telefon: +420 481 623 322, e-mail: reklamace@acra.cz Kínában készült Forgalmazó: Acra s.r.o. Semily.

  • Page 71: Instrukcja Obsługi

    Rower spinningowy Rower spinningowy EK8723 BC8723-BL Instrukcja obsługi Instrukcja obsługi...
  • Page 72 Środki ostrożności - przeczytaj instrukcję przed użyciem! 1. Produkt należy prawidłowo zmontować przy użyciu dostarczonych oryginalnych części zgodnie z instrukcją montażu. Przed montażem należy sprawdzić, czy opakowania są w dobrym stanie i czy części zamienne są kompletne zgodnie ze środkami ostrożności dotyczącymi transportu, odnosząc się do dostarczonej listy części zamiennych.
  • Page 73 WYBUCHOWY...
  • Page 74 CZĘŚĆ OPIS SPECS Rama 1 SZT. Tylna rura 1 SZT. Przednia rura 1 SZT. Śruba stopniowa M8*24L 4PCS Zacisk rurowy 2SZT. Tuleja 1 SZT. Słupek kierownicy 1 SZT. Pokrętło M16*1.5L 1 SZT. Kierownica 1 SZT. Śruba sześciokątna M8*15L 4PCS Spryskiwacz Φ8 4PCS Puls ręki...
  • Page 75 Śruba sześciokątna M8*10L 3PCS 1 SZT. Pokrywa zewnętrzna 1 SZT. Podkładka płaska Φ12 2SZT. Śruba sześciokątna M8*40L 3SZT. Koło 2SZT. Spryskiwacz Φ20 1 SZT. Tworzywo sztuczne 1 SZT. Zacisk czujnika 1 SZT. Osłona hamulca 1 SZT. Nakrętka sześciokątna 1 SZT. Tuleja nylonowa 1 SZT.

  • Page 76: Instrukcja Montażu

    INSTRUKCJA MONTAŻU KROK 1 Przymocuj tylną rurę (2) do ramy głównej (1) za pomocą śruby stopniowej M8 * 24L (4). Przymocuj przednią rurę (3) do ramy głównej w taki sam sposób, jak tylną rurę, a na koniec mocno zablokuj śrubę kluczem sześciokątnym (85). Uwaga:Regulacja pokrętła regulacji osłony stopy może wyregulować...
  • Page 77 KROK 2 Najpierw włóż rurę sztycy podsiodłowej (16) do ramy głównej (1) i zamocuj ją za pomocą pokrętła (8); następnie użyj małego pokrętła (19), śruby (75) i płaskiej podkładki (18), aby zainstalować suwak (17) na rurze podsiodłowej, jak pokazano na rysunku, wyreguluj do właściwej pozycji i mocno zablokuj małe pokrętło (15).
  • Page 78 KROK 3 Najpierw użyj klucza płaskiego 13-15(86), aby obrócić prawą nakrętkę (22R) w kierunku strzałki do korby (21R) i zablokować ją. W ten sam sposób użyj klucza płaskiego 13-15(86), aby obrócić lewą śrubę (22L) w kierunku strzałki do korby (21L) i zablokować ją. Uwaga: Należy pamiętać, że pedał...
  • Page 79 KROK 4 Po pierwsze, włóż przednią rurę (7) do ramy (1) i zamocuj ją za pomocą pokrętła L (25). Użyj śruby M8 * 15L (10), podkładki Φ8 (11) i podkładki (27), aby zamocować kierownicę (9) na rurze. mocno zablokuj śrubę kluczem sześciokątnym (85).
  • Page 80 INSTRUKCJE ĆWICZEŃ Korzystanie z CYKLU ĆWICZEŃ zapewnia szereg korzyści, poprawia sprawność fizyczną, tonizuje mięśnie, a w połączeniu z dietą o kontrolowanej kaloryczności pomaga schudnąć. 1. Faza rozgrzewki Ten etap pomaga w prawidłowym przepływie krwi w organizmie i prawidłowej pracy mięśni. Zmniejsza również ryzyko skurczów i urazów mięśni. Zaleca się wykonanie kilku ćwiczeń...
  • Page 81 Ten etap powinien trwać co najmniej 12 minut, choć większość osób zaczyna od około 15-20 minut. 3. Faza schładzania Ten etap ma na celu rozluźnienie układu sercowo-naczyniowego i mięśni. Jest to powtórzenie ćwiczenia rozgrzewającego, np. zmniejszenie tempa, kontynuowanie przez około 5 minut. Należy teraz powtórzyć ćwiczenia rozciągające, ponownie pamiętając, aby nie forsować...
  • Page 82 3′3瀇濴 ¡濴kq3 ¡瀇 ¡ d¡ff¡cul瀇 瀇o pqd濴l, 濴 lo瀊 3′3瀇濴 ¡濴kq3 ¡瀇 濴3¡ 瀇qn3¡on 瀊 瀇 bq3瀇 jq3ul瀇3 3q瀇 瀇 ¡ 瀇 ¡ ¡3 ¡n HQ B MONITOR TRENINGOWY INSTRUKCJA OBSŁUGI SPECYFIKACJE: TIME(TMR)......00:00-99:59 PRĘDKOŚĆ(SPD)............0.0-99.9KM/H(ML/H) DYSTANS(DIST)............0.00-99.99KM(ML) KALORIE(CAL)......…………………..0.0-999.9KCAL LICZNIK KILOMETRÓW (ODO) ............0-9999KM(ML) PULSE (PUL) ................40-240BPM 1.

  • Page 83: Karta Gwarancyjna

    Spełnienie warunków gwarancji przedłużonego okresu gwarancyjnego oznacza bezpłatną naprawę wszystkich wad produk- cyjnych, które wystąpią w konstrukcji ramy w okresie gwarancyjnym, a mianowicie w centrach ser- wisowych ACRA, s.r.o. Starannie przechowuj kartę gwarancyjną wraz z dowodem zakupu i instrukcją obsługi! Skarga Z praw wynikających z odpowiedzialności za wady można dochodzić...
  • Page 84 Jeżeli występuje wada nie objęta gwarancją lub okres gwarancji już minął, a kupujący żąda naprawy, jest to naprawa odpłatna. Cena i warunki zostaną ustalone po uzgodnieniu z centrum serwisowym ACRA s.o. Pozostałe prawa i obowiązki regulują przepisy ustawy. Nr 40/1964 Dz. Kodeksu cywilnego, w szczególności §...
