Nutzungsinformationen
DHS 4 FANA
Diese Nutzerinformation richtet sich an die Elektrofachkraft. Aufgrund
erheblicher Gefahrungspotenziale ist der Einbau von Geräten dieser Art
nicht für den elektrotechnischen Laien geeignet. Dieses Dokument ist
aufzubewahren, um ein späteres Nachschlagen zu ermöglichen. Der Be-
treiber der elektrischen Anlage ist über die Anwendung und Funktion
des DHS 4 FANA aufzuklären.
Lieferumfang
DHS 4 FANA, NA Stecker zweipolig, FA Stecker fünfpolig, Aufkleber Isolations-
prüfung, Nutzerinformation
Anwendungs- und Warnhinweise
1. Geräte mit sichtbaren Beschädigungen dürfen weder montiert noch verwendet
werden.
2. Lässt sich der DHS 4 FANA nicht einschalten, auch nicht, wenn das Verbraucher-
netz nicht angeschlossen und der NOT-AUS-Kreis inaktiv ist, muss das Gerät
ausgetauscht werden.
3. Die Versorgung des Fernantriebs hat durch ein separates Netzteil zu erfolgen.
4. Der Lasttrennschalter liefert für den NOT-AUS-Kreis eine FELV-Spannung. Aus
diesem Grund muss der NOT-AUS-Kreis für eine Spannung von 230 V AC bemessen
sein. Das Anlegen einer externen Spannung kann das Gerät beschädigen.
5. Die Entsorgung obliegt den gesetzlichen Regelungen der Europäischen Union
(WEEE/ElektroG).
Weitere Informationen und Datenblätter finden Sie auf www.doepke.de über die
Artikelnummer oder durch Scannen des QR-Codes auf der Gehäusefront.
Bestimmungsgemäßer Gebrauch
Lasttrennschalter gemäß IEC 60947-3 sind besonders geeignet für den Einsatz in
Haupt- und Unterverteilungen. In Kombination mit geeigneten NOT-AUS-Tastern
kann die elektrische Stromversorgung sicher unter Last und bei Überlast unterbrochen
werden. Der DHS 4 FANA kann unmittelbar am Gerät selbst oder mit einem elektri-
schen Impuls, aus der Ferne geschaltet werden. Der NOT-AUS-Kreis muss nach den
für die Anwendung gültigen Bestimmungen regelmäßig getestet werden, mindestens
aber halbjährlich.
Montage und Installation
Als Reiheneinbaugeräte sind die Geräte für den Einbau in Installationsverteilern oder
Geräteeinbaugehäusen zur Montage auf Tragschiene TS 35 nach EN 60715 konzipiert.
Der Berührschutz nach Schutzklasse 2 muss mit Hilfe der zugehörigen Verteiler- oder
Geräteabdeckungen sichergestellt werden.
Die Montage erfolgt durch Aufschnappen auf die Tragschiene. Der Anschluss ist
entsprechend dem Anschlussschema vorzunehmen. Die Einspeisung erfolgt an den
Klemmen N, 3, 5 und 7. Der Anschluss der NOT-AUS-Taster erfolgt an den Klemmen
S 21 und S 22 an der Geräte Unterseite. Es kann ein einzelner Taster oder mehrere
Taster (in Reihe geschaltet) verwendet werden. Die NOT-AUS-Taster müssen als
Öffner ausgeführt sein, damit eine Abschaltung auch bei Drahtbruch gegeben ist.
Werden mehrere DHS 4 FANA über einen NOT-AUS-Kreis betrieben, sind die Klemmen
S21 und S22 parallel anzuschließen. Die Polarität muss beachtet werden! Siehe
Zeichnung: Schaltungsbeispiel.

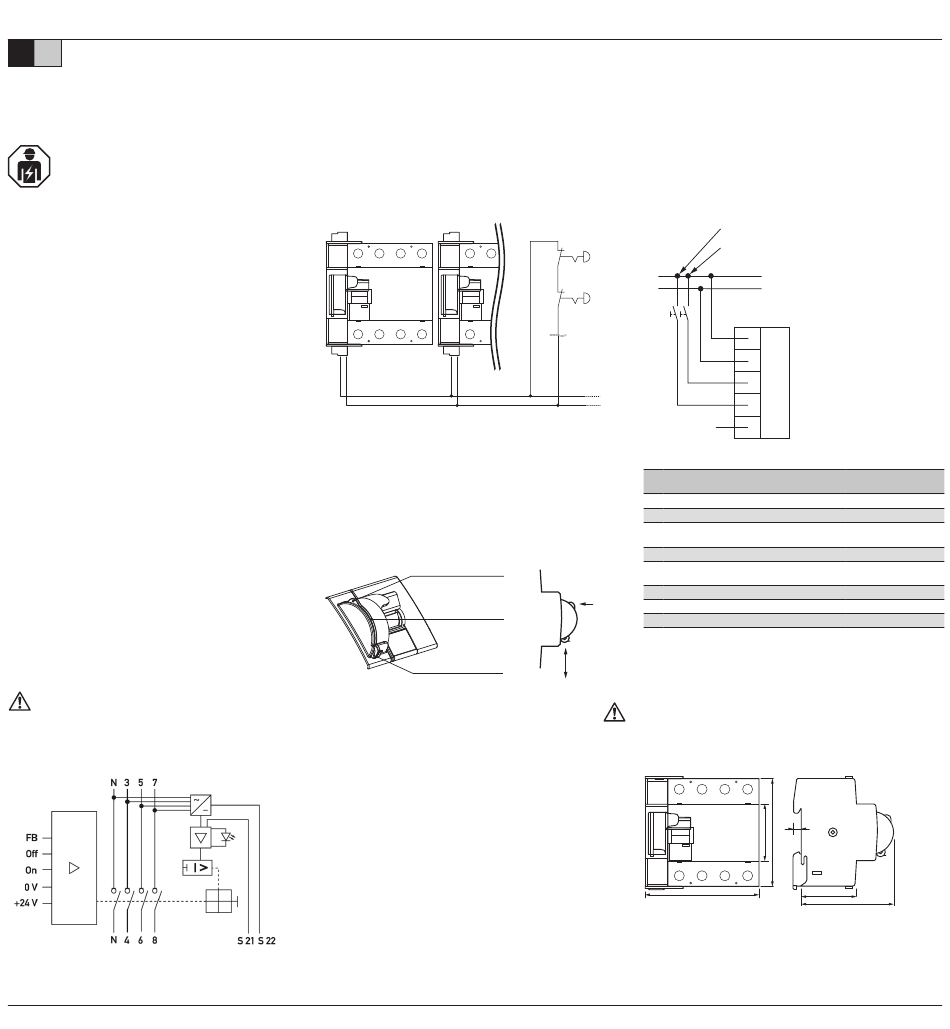

Anschlussschema
3930307 | 04/2024 | Doepke Schaltgeräte GmbH, Stellmacherstraße 11, D-26506 Norden
Funktion NOT-AUS Einrichtung
Der DHS 4 FANA liefert für den NOT-AUS-Kreis eine 12 VDC FELV Spannung. Ist
der NOT-AUS-Kreis geöffnet, leuchtet die rote LED „NOT-AUS betätigt", der Last-
trennschalter ist geöffnet und lässt sich nicht einschalten. Das Einschalten, manuell am
Knebel bzw. über den Fernantrieb ist erst dann wieder möglich, wenn der Not-Aus Kreis
geschlossen wurde.
Ein Wiedereinschalten auf Stellung „1" ist erst möglich, wenn der Knebel zuerst von
der ausgelöst Position „+" nach unten in Stellung „0" bewegt wird. Die Betriebsanzei-
ge unterhalb des Knebels zeigt den Status der Kontakte an: rot = geschlossen, grün =
geöffnet.
Bei einem Ausfall der Versorgungsspannung bleibt der DHS 4 FANA eingeschaltet.
Sobald eine einphasige Versorgungsspannung von mindestens 50 VAC anliegt, ist
die NOT-AUS-Einrichtung betriebsbereit.
Schaltungsbeispiel
Fehlersuche NOT-AUS Einrichtung
Leuchtet die rote LED „NOT-AUS betätigt" durchgehend, obwohl die NOT-AUS-
Einrichtung wieder zurückgesetzt wurde, liegt entweder ein Drahtbruch, ein Über-
gangswiderstand größer 3 kΩ oder ein Defekt des Gerätes vor. Um den Fehler weiter
einzugrenzen, gehen Sie wie folgt vor: Schalten Sie die Versorgungsspannung des
Fehlerstromschutzschalters ab und schließen Sie die Klemmen S 21 und S 22 direkt
am Gerät kurz. Leuchtet die rote LED nach Wiedereinschalten der Versorgungs-
spannung weiterhin, handelt es sich um einen Defekt des Schalters. Leuchtet die rote
LED nicht mehr, so ist der Fehler in der Anlage zu suchen.
Funktion und Bedienung des Fernantriebs
1
2
3
1. Die Aktivierung bzw. Deaktivierung des Fernantriebs erfolgt durch einen
längeren Tastendruck (> 5 s) der Leuchtscheibe in Position 1. Ein akusti-
sches Signal bestätigt die Ausführung.
2. Die Leuchtscheibe dient als optische Statusanzeige des Fernantriebs (siehe Tabelle).
3. Durch das Verschieben der Leuchtscheibe nach unten, bei ausgeschaltetem DHS
4 FANA, wird der Lasttrennschalter elektromechanisch verriegelt und muss bei
Arbeiten an der Anlage vor unbeabsichtigtem Wiedereinschalten gesichert werden
z.B mit einem Bügelschloss (Ø 3 mm).
Spannungsversorgung
Die Antriebseinheit wird über die beteiligenden fünfpolige Steckklemme an den
Klemmen +24 V und 0 V mit Spannung versorgt. Die Stromaufnahme des Gerätes
beträgt im Schaltmoment max 2 A. Hierfür ist ein externes Netzteil 24 V DC erfor-
derlich.
Steuereingänge
Die Eingänge am Fernantrieb zum Einschalten und Ausschalten aus der Ferne werden
über Taster mit 24VDC Impulsen angesteuert. Ausschaltimpulse haben Vorrang und
brechen einen laufenden Einschaltvorgang ab. Solange 24VDC an der Klemme „aus/
off" anliegen, ist die Einschaltung nicht möglich.
Einschalten (Klemme ein/on)
Ein Tastimpuls an diesem Eingang führt einen Einschaltvorgang des DHS 4
FANA aus. Die Leuchtscheibe leuchtet als Hinweis, dass der DHS 4 FANA einge-
schaltet wird, nach Tasterbetätigung kurz rot auf. Befindet sich dieser bereits
im eingeschalteten Zustand, erfolgt keine Schaltausführung.
Ausschalten (Klemme aus/off)
Wird auf diesen Eingang ein Tastimpuls gegeben, so wird der DHS 4 FANA
ausgeschaltet. Die Leuchtscheibe leuchtet als Hinweis, dass der DHS 4 FANA
ausgeschaltet wird, nach Tasterbetätigung kurz grün auf. Befindet sich dieser
bereits im ausgeschalteten Zustand, erfolgt keine Schaltausführung.
Ausgang
Rückmeldung / Feedback
Ist der Fernantrieb aktiviert und der DHS 4 FANA nicht eingeschaltet, liegt an
der Klemme RM/FB ein Potenzial von 24 VDC an.
Anschlussschema FANA Stecker
ausschalten/switch-off
einschalten/switch-on
S 21
S 22
Status/status
Optische Signale Fernantrieb
Status
FANA: deaktiviert
FANA: aktiviert
DHS eingeschaltet
oder temporär bei Tastenbetätigung „ein"
DHS: ausgelöst
DHS: ausgeschaltet oder
temporär bei Tastenbetätigung „aus"
FANA: elektromechanisch verriegelt
1
falsche Betriebsspannung bei Inbetriebnahme
Betätigung des Leuchtscheibentasters
Prüfungen und Funktionskontrolle
3
Abhängig vom Einsatzort sind Prüfungen nach DGUV-Vorschrift 3 (BGV A3) vorzu-
nehmen. Bei Durchführung einer Isolationsprüfung der elektrischen Anlage mit Prüf-
geräten nach DIN EN 61557-2 muss der Lasttrennschalter ausgeschaltet sein. Eine
Isolationsprüfung bei eingeschaltetem Gerät oder eine Isolationsprüfung auf der
Eingangsseite (Klemmen N, 3, 5, 7) kann aufgrund des internen Netzteils zu fehler-
haften Messwerten führen.
Maßzeichnung
89,8
Gewährleistung
Für fachgerecht montierte, unveränderte Geräte gilt ab Kauf durch den Endver-
braucher die gesetzliche Gewährleistungsfrist. Die Gewährleistung bezieht sich
nicht auf Transportschäden sowie Schäden, die durch Kurzschluss, Überlastung oder
bestimmungswidrigen Gebrauch entstanden sind. Bei Fertigungs- und Material-
fehlern, die innerhalb der Gewährleistungsfrist erkannt werden, leistet unser Werk
kostenlos Reparatur oder Ersatz. Der Gewährleistungsanspruch erlischt, wenn das
Gerät unbefugt geöffnet wurde.
+24 V DC
0 V
+24 V
0 V
ein/on
aus/off
RM
FB
Leuchtscheibe /
Signal Disc
aus
rot
blau
grün
grün blinkend
rot/grün/blau im Wechsel
gelb
6
45 89
43,7
73
