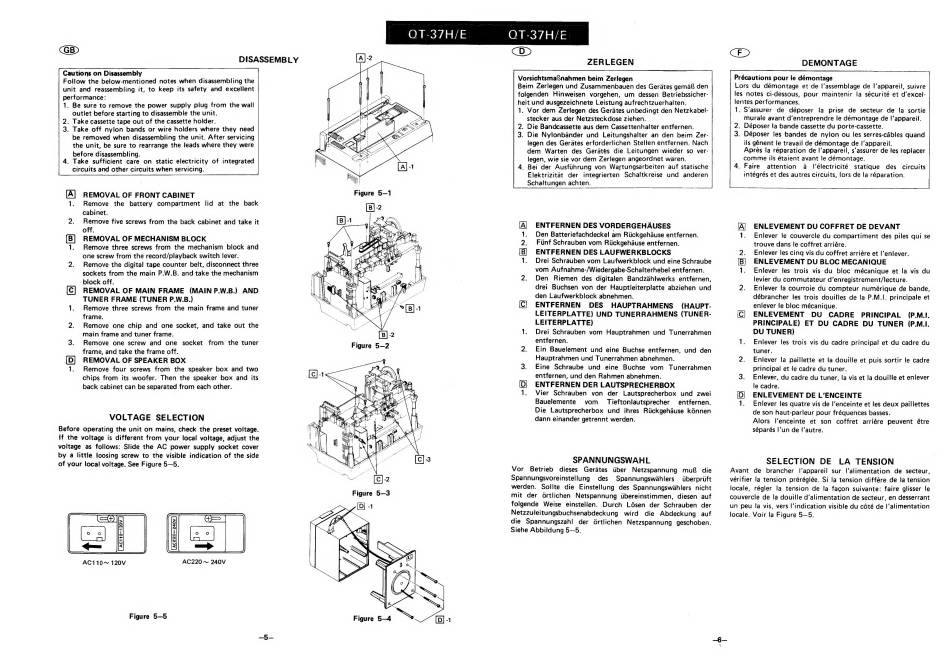

Sharp QT-37H Service Manual page 4

DISASSEMBLY
Cautions on Disassembly
Follow the below-mentioned notes when disassembling the
unit and reassembling it, to keep its safety and excellent
performance:
. Be sure to remove the power supply piug from the wall
outlet before starting to disassemble the unit.
. Take cassette tape out of the cassette holder.
. Take off nylon bands or wire holders where they need
be removed when disassembling the unit. After servicing
the unit, be sure to rearrange the leads where they were
before disassembling.
. Take sufficient care on static electricity of integrated
circuits and other circuits when servicing.
[A] REMOVAL OF FRONT CABINET
1. Remove the battery compartment lid at the back
cabinet.
2. Remove five screws from the back cabinet and take it
off.
REMOVAL OF MECHANISM BLOCK
1. Remove three screws from the mechanism block and
one screw from the record/playback switch lever.
2. Remove the digital tape counter belt, disconnect three
sockets from the main P.W.B. and take the mechanism
block off.
(C] REMOVAL OF MAIN FRAME (MAIN P.W.B.) AND
TUNER FRAME (TUNER P.W.B.)
1. Remove three screws from the main frame and tuner
frame.
2. Remove one chip and one socket, and take out the
main frame and tuner frame.
3. Remove one screw and one socket from the tuner
frame, and take the frame off.
[D] REMOVAL OF SPEAKER BOX
1. Remove four screws from the speaker box and two
chips from its woofer. Then the speaker box and its
back cabinet can be separated from each other.
VOLTAGE SELECTION
Before operating the unit on mains, check the preset voltage.
If the voltage is different from your local voltage, adjust the
voltage as follows: Slide the AC power supply socket cover
by a little loosing screw to the visible indication of the side
of your local voltage. See Figure 5—5.
> 3
8 3
3
= 5
Oo < 2
AC110~ 120V AC220 ~ 240V
Figure 5—5
—5—
OT-37H/E
CR-
Ma.
la
y-
[B]-2
"i S
Figure 5—4 re [D] -1
OMEXY/s14=
ZERLEGEN
Vorsichtsmalinahmen beim Zerlegen
Beim Zerlegen und Zusammenbauen des Gerates gemaf den |
folgenden Hinweisen vorgehen, um dessen Betriebssicher-
heit und ausgezeichnete Leistung aufrechtzuerhalten.
1. Vor dem Zerlegen des Gerdtes unbedingt den Netzkabel-
stecker aus der Netzsteckdose ziehen.
2. Die Bandcassette aus dem Cassettenhalter entfernen.
3. Die Nylonbander und Leitungshalter an den beim Zer-
legen des Gerates erforderlichen Stellen entfernen. Nach
dem Warten des Gerates die Leitungen wieder so ver-
legen, wie sie vor dem Zerlegen angeordnet waren.
4. Bei der Ausfiihrung von Wartungsarbeiten auf statische
Elektrizitat der integrierten Schaltkreise und anderen
Schaltungen achten.
ENTFERNEN DES VORDERGEHAUSES
1. Den Batteriefachdeckel am Riickgehause entfernen.
2. Fiinf Schrauben vom Riickgehause entfernen.
ENTFERNEN DES LAUFWERKBLOCKS
1. Drei Schrauben vom Laufwerkblock und eine Schraube
vom Aufnahme-/Wiedergabe-Schalterhebel entfernen.
2. Den Riemen des digitalen Bandzahliwerks entfernen,
drei Buchsen von der Hauptleiterplatte abziehen und
den Laufwerkblock abnehmen.
ENTFERNEN DES HAUPTRAHMENS (HAUPT-
LEITERPLATTE) UND TUNERRAHMENS (TUNER-
LEITERPLATTE)
1. Drei Schrauben vom Hauptrahmen und Tunerrahmen
entfernen.
2. Ein Bauelement und eine Buchse entfernen, und den
Hauptrahmen und Tunerrahmen abnehmen.
3. Eine Schraube und eine Buchse vom Tunerrahmen
entfernen, und den Rahmen abnehmen.
[Dp] ENTFERNEN DER LAUTSPRECHERBOX
1. Vier Schrauben von der Lautsprecherbox und zwei
Bauelemente vom Tieftonlautsprecher entfernen.
Die Lautsprecherbox und ihres Riickgehause kénnen
dann einander getrennt werden.
SPANNUNGSWAHL
Vor Betrieb dieses Geradtes tiber Netzspannung mu die
Spannungsvoreinstellung des Spannungswahlers iberprift
werden. Sollte die Einstellung des Spannungswahlers nicht
mit der 6rtlichen Netspannung tbereinstimmen, diesen auf
folgende Weise einstellen. Durch Lésen der Schrauben der
Netzzuleitungsbuchsenabdeckung wird die Abdeckung auf
die Spannungszahl der Ortlichen Netzspannung geschoben.
Siehe Abbildung 5—5.
DEMONTAGE
Précautions pour le démontage
Lors du démontage et de |'assemblage de l'appareil, suivre
les notes ci-dessous, pour maintenir la sécurité et d'excel-
lentes performances.
. S'assurer de déposer la prise de secteur de la sortie
murale avant d'entreprendre le démontage de l'appareil.
. Déposer la bande cassette du porte-cassette.
. Déposer les bandes de nylon ou les serres-cdbles quand
ils génent le travail de démontage de |'appareil.
Aprés la réparation de |'appareil, s'assurer de les replacer
comme ils étaient avant le démontage.
. Faire attention a I'électricité statique des circuits
intégrés et des autres circuits, lors de la réparation.
ENLEVEMENT DU COFFRET DE DEVANT
1. Enlever le couvercle du compartiment des piles qui se
trouve dans le coffret arriére.
2. f€nlever les cing vis du coffret arriére et I'enlever.
ENLEVEMENT DU BLOC MECANIQUE
1. Entever les trois vis du bloc mécanique et la vis du
levier du commutateur d'enregistrement/lecture.
2. Enlever Ja courroie du compteur numérique de bande,
débrancher les trois douilles de la P.M.|. principale et
enlever le bloc mécanique.
ENLEVEMENT DU CADRE PRINCIPAL (P.M.I.
PRINCIPALE) ET DU CADRE DU TUNER (P.M.I.
DU TUNER)
1. Enlever tes trois vis du cadre principa! et du cadre du
tuner.
2. Enlever la paillette et 1a douille et puis sortir le cadre
principal et Je cadre du tuner.
3. Enlever, du cadre du tuner, la vis et la douille et enlever
le cadre.
[D) ENLEVEMENT DE L'ENCEINTE
1. Enlever les quatre vis de Il'enceinte et les deux paillettes
de son haut-parleur pour fréquences basses.
Alors |'enceinte et son coffret arriére peuvent étre
séparés l'un de }'autre.
SELECTION DE LA TENSION
Avant de brancher !'apparei!l sur |'alimentation de secteur,
vérifier la tension prérégiée. Si la tension différe de Ja tension
locale, régler ta tension de la facon suivante: faire glisser fe
couvercle de la douille d'alimentation de secteur, en desserrant
un peu fa vis, vers l'indication visible du cété de l'alimentation
locale. Voir la Figure 5—5.
