Homelegance 5562-96 Assembly Instruction

PARTS LIST / LISTE DE PI CES
No Sketch
A
B
C
D
E
F
STEP 1 / TAPE 1
STEP 3 / TAPE 3
STEP 5 / TAPE 5
Table leaf storage
NE PAS SERRER LES BOULONS JUSQU' CE QUE LE MONTAGE SOIT COMPLETMENT TERMINE.
MADE IN VIETNAM / FABRIQUÉ AU VIETNAM
ASSEMBLY INSTRUCTION
INSTRUCTION D'ASSEMBLAGE

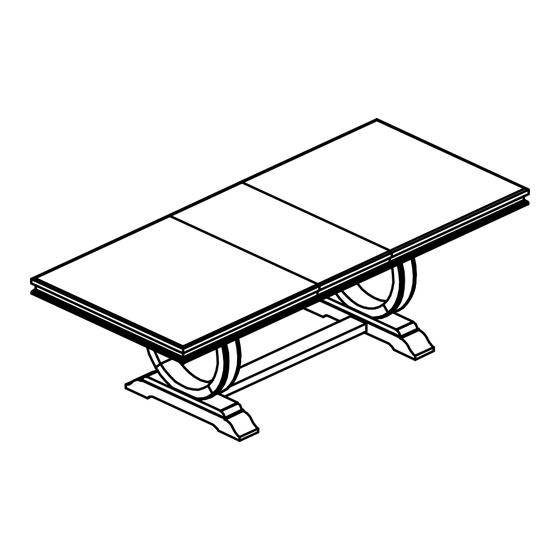

ITEM NO: 5562-96 & 5562-96B
Thank you for purchasing this product. Please take time to read and follow the instructions
below. Check that you have all parts and hardware before assembly. Parts apparently
missing are often found in the packing materials. If you do not have all the parts listed, have
your dealer contact us and they will be sent to you immediately.
It is recommended to install protective pads under all legs and support to avoid damage or scratches
!
when placing furniture on a wood floor or orther hard surface, and to limit indentation and prevent
discoloration if placing on carpet.
Merci d'avior achet ce produit. Vauillez lire et suivre les intructions ci-dessous. V rifiez
avant le montage que vous avez toutes les pi ces et fixations. Les pi ces qui semblent
manquer se trouvent souvent dans les mat riaux d'emballage. Si vous n'avez pas toutes les
pi ces de la liste, demandez votre detailant et nous les enverrons imm dilatement.
Il est recommand de placer des coussins protecteurs sous tous les pieds et toutes les basses des
!
meubles pour viter d'endommager ou d' gratigner les planchers en bois ou autres surface dures, et
pour limiter I'empreinte et emp cher la d coloration quand les meubles reposent sur la moquette.
Description
Table Top / Dessus de table
Table leaf / Rallonge
Post / Pied
Mounting Plate /
Plaque de Montage
Center support bar /
Barre de support centrale
Bottom Cross Bar /
Barre Transversale
8
D
1
2
3
C
B
DO NOT TIGHTEN BOLTS UNTIL COMPLETELY ASSEMBLED.
DINING TABLE / TABLE DE SALLE
HARDWARE LIST / LISTE DE QUINCAILLERIE
Qty No Sketch
1
1 PC
2
3
1 PC
4
2 PCS
5
2 PCS 6
7
2 PCS
8
1 PC
* HARDWARE SET ARE PACKED IN #5562-96 / 5562-96B FOR ASSEMBLY
STEP 2 / TAPE 2
STEP 4 / TAPE 4
STEP 6 / TAPE 6
À
MANGER
Description
Bolt / Boulon 5/16" x 2"
Lock Washer / Rondelle d'arr
5/16" x 21/64" x 15/32" x 1/16"
Flat Washer / Rondelle Plate
5/16" x 21/64" x 3/4" x 5/64"
Bolt / Boulon 1/4" x 2"
Bolt / Boulon 1/4" x 1-1/2"
Lock Washer / Rondelle d'arret
1/4" x 17/64" x 25/64" x 1/16"
Flat Washer / Rondelle Plate
1/4" x 17/64" x 3/4" x 5/64"
Allen Key / Cl Allen 1/16"
8 1 2 3
F
A
E
7
COMPLETED/
COMPLETÉ
PAGE 1 OF 1 / PAGE 1 SUR 1
Qty
6 PCS
ê t
6 PCS
6 PCS
8 PCS
4 PCS
12 PCS
12 PCS
1 PC
8
4
6
7
6
5
8
