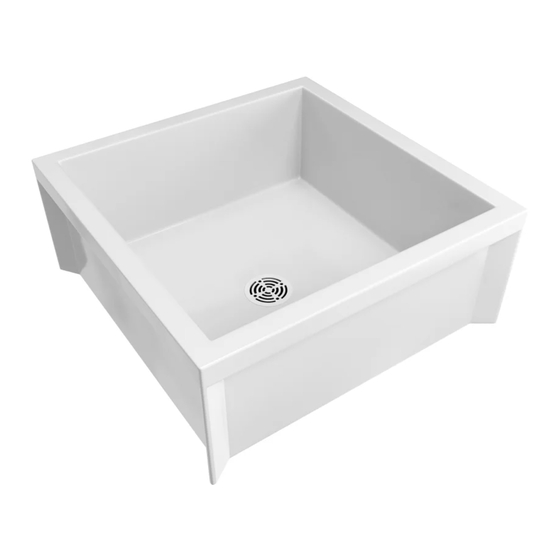

PFMB2424S/PFMB3624S
MOP SERVICE BASIN
INSTALLATION INSTRUCTIONS
CUVETTE D'ENTRETIEN POUR VADROUILLE
INSTRUCTIONS POUR L'INSTALLATION
TARJA DE SERVICIO PARA TRAPEADOR
INSTRUCCIONES DE INSTALACIÓN
PFMB3624S
18"
(475mm)
12"
(305mm)
36-3/16"
(919mm)
To ensure this product is installed properly, please read these instructions carefully before you begin. (Certain installations may require professional
help.) Also be sure your installation conforms to local codes.
Afin de s'assurer que ce produit est correctement installé, veuillez attentivement ces instructions avant de commencer. (Certaines installations
peuvent exiger de l'aide professionnelle.) Assurez-vous également que votre installation est conforme aux codes locaux.
Para garantizar que este producto se instale apropiadamente, lea por favor estas instrucciones cuidadosamente antes de iniciar. (Algunas
12"
nstalaciones pueden requerir asistencia profesional.) Cerciórese también que su instalación esté de acuerdo a los códigos locales.
(305mm)
12"
(305mm)

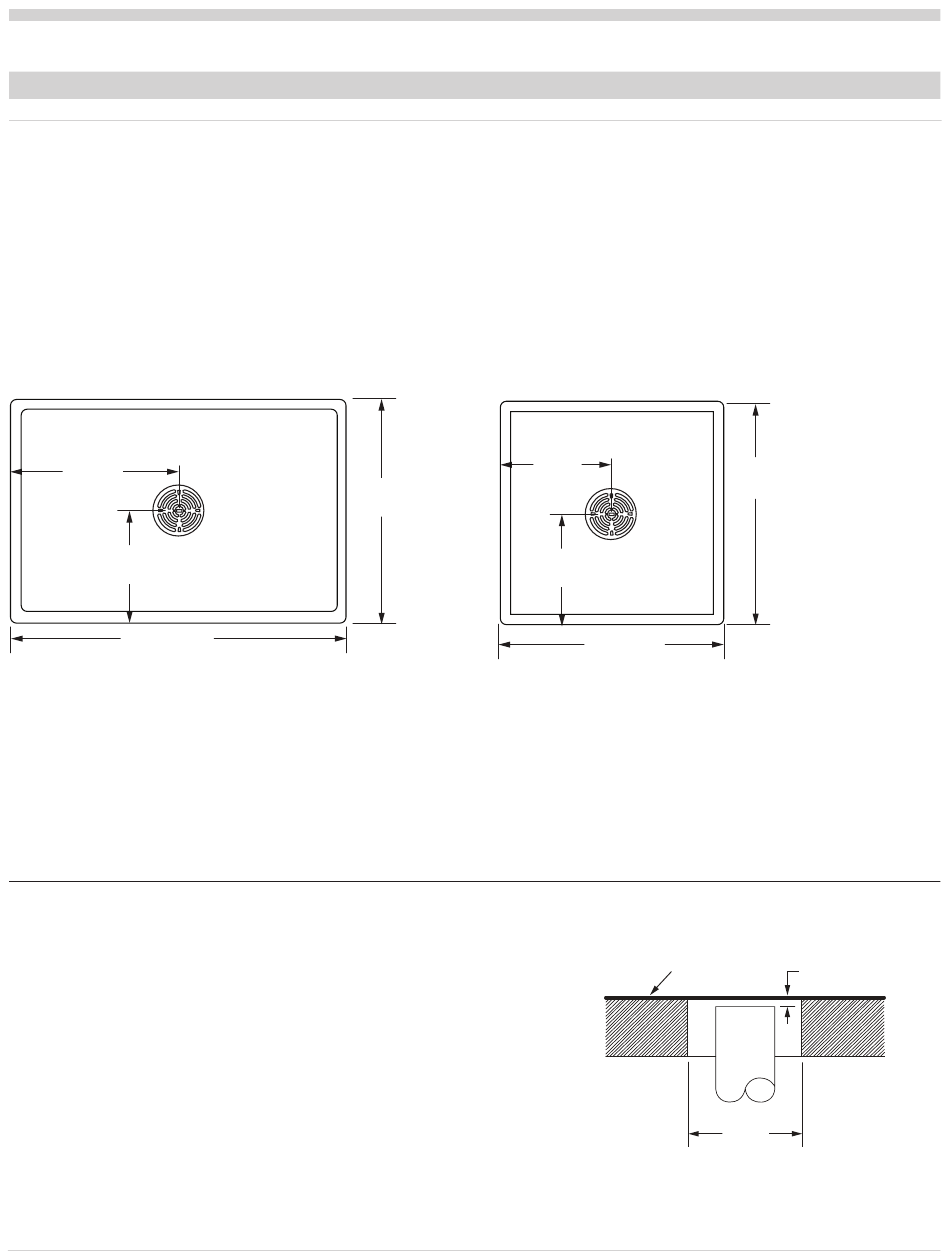

1. RECOMMENDED INSTALLATION THROUGH DRAIN PIPE
Level basin and shim as necessary. Prepare drain as shown.
24-3/16"
(61 4mm)
1. L'INSTALLATION EST RECOMMANDÉ À TRAVERS DU CONDUIT
D'ÉVACUATION
Niveler la cuvette et stabiliser au besoin. Préparer comme indiqué.
1. INSTALACION RECOMENDADA A TRAVES DE LA TUBERIA
DE DESAGÜE
Nivele el lavadero y coloque lainas, según se requiera. Prepare el desagüe
según se muestra.
24-3/16"
(61 4mm)
24-3/16"
(61 4mm)
1 2"
(305mm)
1 2"
(305mm)
24"
(610mm)
18"
(475mm)
12"
(305mm)
36-3/16"
(919mm)
PFMB2424S
12"
(305mm)
12"
(305mm)
24-3/16"
(61 4mm)
Finished Floor/Plancher Fini/
Piso Terminado
24"
(61 0mm)
24-3/16"
(61 4mm)
24-3/16"
(61 4mm)
3/4"
(1 9mm)
6"
(1 52mm)
Stainles
Condui
Drenaje
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for ProFlo PFMB Series
Summary of Contents for ProFlo PFMB Series
- Page 1 PFMB2424S/PFMB3624S 18" (475mm) 24-3/16" MOP SERVICE BASIN (61 4mm) INSTALLATION INSTRUCTIONS 12" CUVETTE D’ENTRETIEN POUR VADROUILLE (305mm) INSTRUCTIONS POUR L’INSTALLATION 36-3/16" TARJA DE SERVICIO PARA TRAPEADOR (919mm) INSTRUCCIONES DE INSTALACIÓN PFMB3624S PFMB2424S 12" 18" 24-3/16" (305mm) (475mm) (61 4mm) 24-3/16" (61 4mm) 12"...
- Page 2 Strainer/Crépine/Coladera Finished Floor/Plancher Fini/ Piso Terminado 3/4" 24" (1 9mm) 2. SECTION THROUGH DRAIN CONNECTION (61 0mm) Drain to be connected to 3" I.P.S. pipe with gasket (provided). 2. SECTIONNER À TRAVERS LA CONNECTION DU CONDUIT Conduit pour la connexion d’un tuyau de 3 po de calibre interne Stainless Steel Drain avec joint (fourni).
