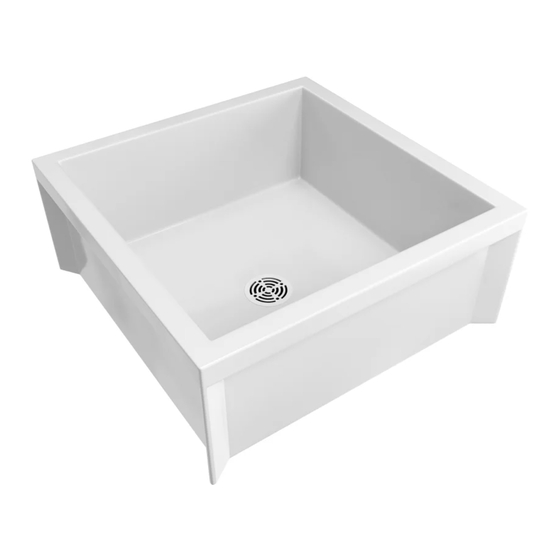

PFMB2424
MOP SERVICE BASIN
INSTALLATION INSTRUCTIONS
CUVETTE D'ENTRETIEN POUR VADROUILLE
INSTRUCTIONS POUR L'INSTALLATION
TARJA DE SERVICIO PARA TRAPEADOR
INSTRUCCIONES DE INSTALACIÓN
1 2"
(305mm)
1 2"
(305mm)
24"
(610mm)
To ensure this product is installed properly, please read these instructions carefully before you begin. (Certain installations may require professional
help.) Also be sure your installation conforms to local codes.
Afin de s'assurer que ce produit est correctement installé, veuillez attentivement ces instructions avant de commencer. (Certaines installations
peuvent exiger de l'aide professionnelle.) Assurez-vous également que votre installation est conforme aux codes locaux.
Para garantizar que este producto se instale apropiadamente, lea por favor estas instrucciones cuidadosamente antes de iniciar. (Algunas
nstalaciones pueden requerir asistencia profesional.) Cerciórese también que su instalación esté de acuerdo a los códigos locales.
WALL
Wall/Mur/Pared
Silicone Sealant
Produit d' tanchéité Base de Silicone
Sellador de Silicón
1. RECOMMENDED INSTALLATION THROUGH DRAIN PIPE
Level basin and shim as necessary. Prepare drain as shown.
1. L'INSTALLATION EST RECOMMANDÉ À TRAVERS DU CONDUIT
D'ÉVACUATION
Niveler la cuvette et stabiliser au besoin. Préparer comme indiqué.
1. INSTALACION RECOMENDADA A TRAVES DE LA TUBERIA
DE DESAGÜE
Against concrete top view block or wall board (finished or unfinished)
Nivele el lavadero y coloque lainas, según se requiera. Prepare el desagüe
según se muestra.
Contre le bloc en béton vu de dessus ou panneau mural (fini ou non fini)
Contra bloque de concreto o tablero de pared (con o sin acabado)
Finished Floor/Plancher Fini/
Piso Terminado
24"
(61 0mm)
1 2"
(305mm)
1 2"
(305mm)
24"
(610mm)
3/4"
(1 9mm)
6"
(1 52mm)
Silicone Sealant
Produit d' tanchéité Base de Silicone
Sellador de Silicón
Finished Floor/Plancher Fini/
Piso Terminado
24"
(61 0mm)
Front View
Vue de Face
Vista Frontal
Stainless Steel Drain
Conduit en acier inoxydable
Drenaje de acero inoxidable
QIC3-3XH
Silicone Sealant
Produit d' tanchéité Base
Sellador de Silicón
3/4"
(1 9mm)
6"
(1 52mm)
Straine
Stainles
Condui
Drenaje
Top View
Vue de Dessus
Vista Superior
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for ProFlo PFMB Series
Summary of Contents for ProFlo PFMB Series
- Page 1 PFMB2424 MOP SERVICE BASIN INSTALLATION INSTRUCTIONS CUVETTE D’ENTRETIEN POUR VADROUILLE INSTRUCTIONS POUR L’INSTALLATION TARJA DE SERVICIO PARA TRAPEADOR INSTRUCCIONES DE INSTALACIÓN Straine 1 2" Finished Floor/Plancher Fini/ (305mm) Piso Terminado 3/4" 24" (1 9mm) (61 0mm) 1 2" (305mm) Stainless Steel Drain Conduit en acier inoxydable Drenaje de acero inoxidable 6"...
- Page 2 Strainer/Crépine/Coladera 2. SECTION THROUGH DRAIN CONNECTION Drain to be connected to 3" I.P.S. pipe with gasket (provided). 2. SECTIONNER À TRAVERS LA CONNECTION DU CONDUIT Conduit pour la connexion d’un tuyau de 3 po de calibre interne Drain avec joint (fourni). 3"...
