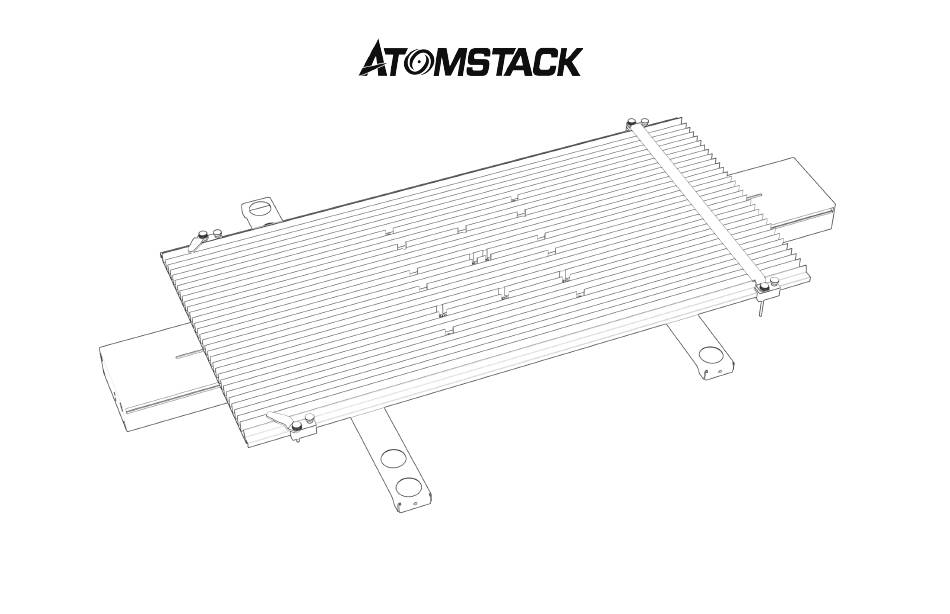

R5 Conveyor User Manual
F03-0247-0AA1 Version：B

Advertisement

loading
Need help?

Need help?

Do you have a question about the R5 and is the answer not in the manual?

Questions and answers

Related Manuals for ATOMSTACK R5

Summary of Contents for ATOMSTACK R5

  • Page 1 R5 Conveyor User Manual F03-0247-0AA1 Version：B...

  • Page 2: Table Of Contents

    Directory / Verzeichnis / Répertoire / Directory / Directorio / 包装清单 English Italia Disclaimer Disconoscimento Statement Affermazione Packing List Bolla di accompagnamento Installation steps Fasi di installazione Use of heightening feet Utilizzo di piedini di rialzo Connect the cable Collegare il cavo LaserGRBL modify Y-axis maximum travel value LaserGRBL modifica il valore massimo della corsa dell'asse Y LightBurn modify Y-axis maximum travel value...

  • Page 3: Disclaimer

    You understand and agree that AtomStack may not be able to provide you with the cause of the damage or accident and provide you with AtomStack’s after-sale service unless you provide the original engraving or cutting files, engraving software configuration parameters used, operating system information, video of the engraving or cutting process, and operational steps prior to the occurrence of a problem or failure.

  • Page 4: Packing List

    M4*6 (32pcs) Left Side panel Knurled Head Screw 4pcs Heightened foot support base (short) M5*6 (8pcs) Right Side panels R5 Conveyor User Manual F03-0247-0AA1 Version：A user manual Reinforcing plate 4pcs H2.5, H3 hexagonal wrench Reverse sequence motor cable Conveyor motor connection cable...

  • Page 5: Installation Steps

    Installation steps step ：1 step ：2 Align the left side panel and the right side panel Lock the Reinforcing plates underneath the panels one by one with 32pcs M4*6 screws 。 （M4*6） （M4*6）...
  • Page 6 step ：3 Install the assembled panel to bottom component with 8pcs M5*10 screws step ：4 Fixing component instruction 1）Install 4 fixing components from the edge of the panel in the direction as shown...
  • Page 7 2）Use the fixing components directly when engraving 340-370mm wide objects...
  • Page 8 step ：5 Align the conveyor downwards with the holes and press directly into the foot holder.

  • Page 9: Use Of Heightening Feet

    Risers instruction Method 1： Method 2： If the engraver has reserved screw holes, please install the If the engraver feet are pieces like below, please install as 4 risers as shown in photos,And used with the foot fixation bracket. shown in photo And used with the foot fixation bracket. Follow the steps to install the heightening feet...

  • Page 10: Connect The Cable

    Connect the cable Wiring method 1： （When your engraving machine has a Y-axis switching port） 1.Locate the switch on lower right corner of engraver, unplug the connector. 2.Pull out the conveyor harness. Position switch and Y-axis switching port connecting the conveyor and engraving machine. Machine line connector 3.After plugging in the cable, flip the Y-axis switch downward.
  • Page 11 Wiring method two ： （When your engraving machine does not have a Y-axis switching port） 1.Pull out the conveyor harness. 2.Unplug the wiring at location ,Use an adapter cable to connect certain models (the engraving machine will cause the conveyor to reverse.It is necessary to connect another sequence conversion line to the motor line).

  • Page 12: Lasergrbl Modify Y-Axis Maximum Travel Value

    LaserGRBL modify Y-axis maximum travel value (1)Run LaserGRBL software, connect to (2)Go to Grbl Configuration (3)Locate $131, modify the Y-axis maximum travel engraver under Grbl menu value to 800 (4)Click Write (5) Close the window after modification is completed (6)Notes: When the conveyor is not in use, $131 value needs to be modified back to default value...

  • Page 13: Lightburn Modify Y-Axis Maximum Travel Value

    LightBurn modify Y-axis maximum travel value 1.Run LightBurn, connect to engraver, “Ready”displayed at 2.Go to Machine Settings 3.Expand output, locate Y max travel(m- 2 indicates connection succeed under Edit nenu m)($131), modify the value to 800, click Write then OK to finish (4)Notes: When the conveyor is not in use, $131 value needs to be modified back to default value...
  • Page 14 For technical support and service, please email : support@atomstack.com Manufacturer : Shenzhen atomstack Technologies Co., Ltd. Address : 17th Floor, Building 3A, Phase II, Intelligent Park, No. 76, Baohe Avenue, Baolong Street, Longgang District, Shenzhen, Guangdong, China Zip code:...
  • Page 15 R5 Conveyor Benutzerhandbuch F03-0247-0AA1 Version：B...

  • Page 16: Verzichtserklärung

    Inhalten dieses Dokuments sowie allen relevanten Richtlinien oder Richtlinien zu, die AtomStack festlegen kann. Sie verstehen und erklären sich damit einverstanden, dass AtomStack möglicherweise nicht in der Lage ist, Ihnen die Ursache des Schadens oder Unfalls mitzuteilen und Ihnen den Kundendienst von AtomStack zur Verfügung zu stellen, es sei denn, Sie stellen die Original-Gravur- oder Schneidedateien, die verwendeten Konfigurationsparameter der Gravursoftware, Betriebssysteminformationen, ein Video des Gravur- oder Schneidevorgangs und die Betriebsschritte vor dem Auftreten eines Problems oder Fehlers zur Verfügung.

  • Page 17: Packliste

    Befestigungskomponente 4 Untere Komponente Bürsten Stück Erhöhte Fußstützbasis (lang) M4*6 (32pcs) Linkes Seitenteil Knurled Head Screw 4pcs Erhöhte Fußstützbasis (kurz) R5 Conveyor Benutzerhandbuch M5*6 (8pcs) Rechte Seitenwände F03-0247-0AA1 Version：A Benutzerhandbuch Verstärkungsplatte 4 Stück H2.5, H3 Sechskantschlüssel Motorkabel in umgekehrter Anschlusskabel Fördermotor Befestigungsstück (lang) 2 Stück...

  • Page 18: Installationsschritte

    Installationsschritte Schritt ：1 Schritt ：2 Richten Sie die linke und die rechte Seitenwand aus Befestigen Sie die Verstärkungsplatten unter den Paneelen nacheinander mit 32 Stück M4 * 6 Schrauben 。 （M4*6） （M4*6）...
  • Page 19 Schritt ：3 Montieren Sie die montierte Platte mit 8 Stück M5*10-Schrauben an der unteren Komponente. Schritt ：4 Anleitung zum Fixieren von Bauteilen 1）Montieren Sie 4 Befestigungselemente von der Kante der Platte in Richtung wie gezeigt...
  • Page 20 2）Verwenden Sie die Befestigungskomponenten direkt beim Gravieren von 340-370 mm breiten Objekten...
  • Page 21 Schritt ：5 Richten Sie das Förderband mit den Löchern nach unten aus und drücken Sie es direkt in den Fußhalter.

  • Page 22: Verwendung Von Erhöhungsfüßen

    Verwendung von Erhöhungsfüßen Methode 1： Methode 2： Wenn der Gravierer reservierte Schraubenlöcher hat, installieren Sie Wenn es sich bei den Gravierfüßen um Stücke wie unten handelt, bitte die 4 Riser wie auf den Fotos gezeigt und verwenden Sie sie mit installieren Sie sie bitte wie auf dem Foto gezeigt und verwenden der Fußbefestigungshalterung.

  • Page 23: Schließen Sie Das Kabel An

    Schließen Sie das Kabel an Verdrahtungsmethode 1： （Wenn Ihre Graviermaschine über einen Y-Achsen-Schaltanschluss verfügt） 1.Suchen Sie den Schalter in der unteren rechten Ecke des Gravierers und ziehen Sie den Stecker ab. 2.ZZiehen Sie den Förderkabelbaum heraus. Positionsschalter und Y-Achsen-Schaltanschluss zur Verbindung von Förderband und Graviermaschine. 3.Drehen Sie nach dem Einstecken des Kabels den Y-Achsenschalter nach unten.
  • Page 24 Verdrahtungsmethode 2 ： （Wenn Ihre Graviermaschine nicht über einen Y-Achsen-Schaltanschluss verfügt） 1.Ziehen Sie den Förderkabelbaum heraus. 2.Ziehen Sie den Stecker der Verkabelung vor Ort , V erwenden Sie ein Adapterkabel, um bestimmte Modelle anzuschließen (Die Graviermaschine bewirkt, dass das Förderband rückwärts fährt. Es ist notwendig, eine weitere Sequenzumwandlungsleitung an die Motorleitung anzuschließen).

  • Page 25: Lasergrbl Modifiziert Den Maximalen Verfahrweg Der Y-Achse

    LaserGRBL modifiziert den maximalen Verfahrweg der Y-Achse (1)Führen Sie die LaserGRBL-Software aus, (2)Gehen Sie zur Grbl-Konfigura (3)Suchen Sie $131, und ändern Sie den maximalen stellen Sie eine Verbindung zum Gravierer her tion im Grbl-Menü Verfahrweg der Y-Achse auf 800 (4)Klicken Sie auf Schreiben (5) Schließen Sie das Fenster, nachdem die Änderung abgeschlossen ist (6)Hinweise: Wenn das Förderband nicht verwendet wird, muss der Wert von 131 $ wieder auf den Standardwert zurückgesetzt werden...

  • Page 26: Lightburn Ändert Den Maximalen Verfahrweg Der Y-Achse

    LightBurn ändert den maximalen Verfahrweg der Y-Achse 1.Führen Sie LightBurn aus, stellen Sie eine Verbindung 2.Gehen Sie zu den Maschinen- 3.Erweitern Sie die Ausgabe, suchen Sie den zum Gravierer her, "Bereit" wird bei 2 angezeigt und zeigt einstellungen unter Edit nenu maximalen Verfahrweg von Y (mm) ($131), ändern an, dass die Verbindung erfolgreich war Sie den Wert in 800, klicken Sie auf Schreiben und...
  • Page 27 Für technischen Support und Service senden Sie bitte eine E-Mail an : support@atomstack.com Hersteller: Lieferant:Shenzhen atomstack Technologies Co., Ltd. Adresse: 17. Etage, Gebäude 3A, Phase II, Intelligent Park, Nr. 76, Baohe Avenue, Baolong Street, Longgang District, Shenzhen, Guangdong, China...
