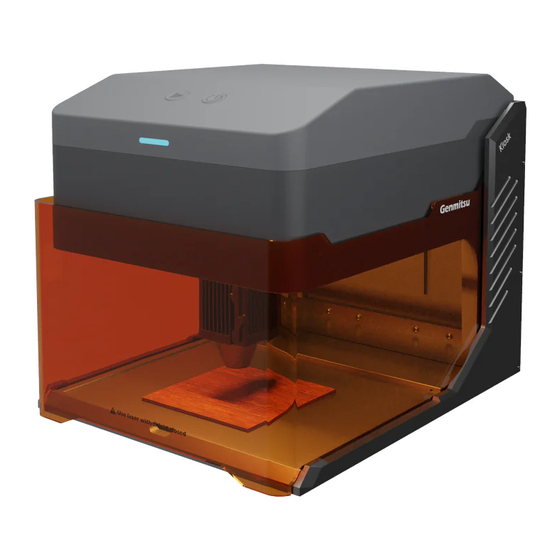

SainSmart Genmitsu Kiosk Laser Machine User Manual

page of 138

/ 138
Contents
Table of Contents
Bookmarks

Available languages

Quick Links

Download this manual

Genmitsu

01 - 44

English

46 - 90

Deutsch

日本語

92 - 135

Genmitsu Kiosk Laser Machine User Manual

Benutzerhandbuch für die Genmitsu Kiosk-Lasermaschine

Genmitsu Kiosk レーザー加工機ユーザーマニュアル

り

付

け

ガ

イ

ド

V2.0 Aug 2024

Table of Contents

Chapters

Need help?

Do you have a question about the Genmitsu Kiosk Laser Machine and is the answer not in the manual?

Questions and answers

stuart mckenzie

January 31, 2025

how do i connect my phone to engraver?

1 comments:

Mr. Anderson

February 10, 2025

You can connect your phone to the SainSmart Genmitsu Kiosk Laser Machine using two methods:

### 1. Standard Wi-Fi Connection
1. Turn on the laser machine.
2. Enable Wi-Fi on your phone and find the Wi-Fi signal named Genmitsu-Kiosk.
3. Enter the password 12345678 to connect.
4. Once connected, open the CutLabX app.
5. Click the Link icon in the upper right corner.
6. Enter 192.168.0.1 as the IP address and click Connect.

### 2. Home Network Connection
1. Turn on the laser machine.
2. Enable Wi-Fi on your phone.
3. Connect to your home Wi-Fi network by selecting its name and entering the password.

This allows the phone to communicate with the laser machine for control and operation.

This answer is automatically generated

Summary of Contents for SainSmart Genmitsu Kiosk Laser Machine

Page 1 Genmitsu り付けガイド Genmitsu Kiosk Laser Machine User Manual 01 - 44 English 46 - 90 Benutzerhandbuch für die Genmitsu Kiosk-Lasermaschine Deutsch 日本語 92 - 135 Genmitsu Kiosk レーザー加工機ユーザーマニュアル V2.0 Aug 2024...
Page 2: Table Of Contents
Contents Welcome About the Information Safety Guideline Pay Attention! FCC Compliance Statement Unbox Functional Description Usage Guide Adjust the Height of the Main Unit Software Download and Installation Mobile Phone Connection The Optional Accessories Frequently Asked Questions Maintenance & Care-Laser Maintenance...
Page 3: Welcome
The Kiosk is a convenient compact laser, that is great for engraving and cutting. No matter where you use the Kiosk in your workflow, we expect it to deliver a great experience! For any reason if you have any warranty or support problems, please email us at support@sainsmart.com Help and support is also available from our Facebook group. (SainSmart Genmitsu CNC Users Group) https://www.facebook.com/groups/SainSmart.GenmitsuCNC...
Page 4: About The Information
Please visit SainSmart Online Resource Center installing drivers and software for your laser. https://docs.sainsmart.com/kiosk Scan QR code to find information. Scan To Find more about Kiosk You can get more information about CNC & Laser Engraving by visiting our help doc https://docs.sainsmart.com/ to get more use rguides...
Page 5: Safety Guideline
Safety Guideline Thank you for purchasing the Genmitsu laser engraving machine. To ensure optimal use and maintenance of this equipment, please read this manual carefully and follow the provided instructions. CAUTION All risks resulting from improper use or failure to follow the instructions in this manual are the responsibility of the user. The company reserves the final interpretation rights of this manual and retains the right to modify any materials, data, technical details, etc., contained herein.
Page 6: Pay Attention
Safety Guideline ★ The device should be far away from electrical equipment sensitive to electromagnetic interference, which may cause electromagnetic interference. ★ There is high voltage and other potential dangers inside the laser equipment. Non-professionals are strictly forbidden from disassembling it. Pay attention! Caution Laser: When the laser is turned on, it is prohibited to aim at humans, animals and flammables to avoid skin burns and fire.
Page 7: Fcc Compliance Statement
FCC compliance statement Warning To assure continued compliance, any changes or modifications not expressly approved by the party. Responsible for compliance could void the user’s authority to operate this equipment. FCC Statement This equipment complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference.
Page 8: Specifications
Specifications Model Name Kiosk Laser Machine Laser Wavelength 455 nm Work Area 100 x 100mm (3.94" x 3.94") Engraving Heights <50mm Laser Life >10000h (at 27°C ambient temperature) Engraving Accuracy ±0.01mm Max Speed 12000mm/min (Bitmap) Data Transmission USB to Serial Wired Transmission, Wi-Fi Wireless Transmission Cooling Method Air Cooling Paper, Wood, Bamboo, Cloth, Acrylic, Plastic, Leather, Bread, Fruit, Glass, Ceramic, Rock, Coated Metal,...
Page 9: Unbox
Unbox User Manual Tool Box Power Supply Box Laser Module Goggles Material Box DC12V 5A Power Supply Type-C Cable TF Card Laser Safety Goggles Calibration Card (Connect Kiosk to PC) (Plugged into Kiosk) (4) Kraft Paper (2) Plywood TF Card Reader Marker Brush User Manual...
Page 10 Unbox 228.5mm...
Page 11: Functional Description
Functional Description Part 1: Interfaces Functional Description and Wiring USB Socket DC12V Socket TF Card Socket Connect to Computer Roller Socket Camera Socket Connect to Computer Smoke Purifier Interface...
Page 12 Functional Description Please confirm that the 3 interfaces in the following picture are connected correctly before use. TIP: For safety reasons, the laser will not emit light without inserting a TF card. Power Supply Type-C Cable 4GB TF Card Connect Kiosk to PC...
Page 13 Functional Description Part 2: Indicator Light and Buttons Functional Description Offline engraving buttons description: 1. Generate the engraving or cutting file (G-code) using LightBurn software and save it to the root directory of the TF card. Save the file with the name: 001.nc. 2.
Page 14 Functional Description Part 3: Installing the Laser Module 1. Open the laser shield, and remove the bottom panel. Laser Shield Bottom Panel...
Page 15 Functional Description 2. After loosening the fixing handle screw counterclockwise, install the laser module into the mounting bracket. 3. Adjust the desired height, and then tighten the fixing handle screw. 4. Insert the cable from the left side of the mounting bracket into the port of the laser module. Fixing Handle Screw Laser Module...
Page 16: Usage Guide
Usage Guide 1. Open the Laser Shield, and place the material in the Kiosk.
Page 17 Usage Guide 2. Focusing the Laser Machine: 2.1 Pivot the focusing rod downward and loosen the fixing handle screw, until the laser module can be moved.
Page 18 Usage Guide 2.2 Adjust the height of the laser module, and tighten the fixing handle screw when the focusing rod just touches the surface of the material. 2.3 Pivot the focusing rod upward to complete the focus adjustment.
Page 19 Usage Guide 3. Close the light shield and click the preview program on the computer, or short press the offline engraving button to preview the working process. Note: Turn to page 24 to find detail instructions of software setting.
Page 20 Usage Guide 4. For your safety, keep the Laser Shield closed during Laser use. Otherwise the kiosk will not work...
Page 21 Usage Guide When carving larger materials You can take out the bottom panel for engraving larger materials.
Page 22: Adjust The Height Of The Main Unit
Adjust the Height of the Main Unit When you need to engrave the thicker materials or use the roller, adjust the height of the main unit to get more Z-axis space.
Page 23 Adjust the Height of the Main Unit 1. Loosen the four fixing screws and slowly raise the main unit. Main Unit Fix Screw 2. When the triangular tags of the main unit are raised to the screw holes position, screw the fixing screws into the corresponding Main Unit screw holes and tighten them in a cross pattern.
Page 24 Adjust the Height of the Main Unit TIP: After adjusting the height of the main, the light shield cannot completely block the light. Please wear laser safety goggles according to your needs to protect eyes.
Page 25: Tilt Protection
Tilt protection: If the machine tilts more than 12°+5° above the horizontal plane for more than 1 second, it will immediately stop running. The laser module will cease laser output, and the status light will indicate an alarm. To resume normal operation, restart the machine after it enters a protected state.
Page 26: Software Download And Installation
Method 1: Acquire the driver, software, photos and other data from the TF card disc provided (Note: Before the use for the first time, please copy all the data from the USB flash disc to your computer as backup to prevent accidental loss due to improper operation.) Method 2: Download at the designated website https://docs.sainsmart.com/kiosk...
Page 27 Software Download and Installation 3. Path to Install Software: Double-click the TF card data file/Windows/Software/CutLabX/ and follow the prompts to complete the installation. 4. Online Operation: ①Double-click on the software icon - ②enter the home page, dick on the beginning Of the creation - ③select the appropriate com and connect - ④connected to the machine successfully! Tip: Click Cutlabx after the pop-up antivirus software or computer butler suggests that the risk, Cutlabx file is a win system installation package, if it is misjudged as a suspicious file, please choose to allow the program to allow all the operations, that is successfully complete the installation of the...
Page 28 Software Download and Installation B. Software Download and Installation on MacOS 1. Path to Install Driver: Enter the TF card reader with TF card and double-click the folder / 02_MAC /driver/CH34x_Install_V1.4.pkg Note: The software can be installed after the river has been installed.
Page 29 Software Download and Installation 2. Path to Install Software: Enter flash disk and double-click the folder: 02 MAC/software/CutLabX/move software icon to theright/ complete installation Double click the software icon Left click the icon and drag Complete installation into the Applications folder in the right...
Page 30 Software Download and Installation 3. Online Operation: ①Double-click on the software icon - ②enter the home page, click on the beginning of the creation - ③select the appropriate com and connect - ④connected to the machine successfully! Tip: When the machine is connected to the MAC, you must select the name of the beginning: Wch..C.
Page 31: Mobile Phone Connection
Mobile Phone Connection 1. Instructions for connecting the phone to the machine: Default Wi-Fi Note: After the mobile phone successfully connects to the machine, the phone has no network. 1.1. Turn on the power of the machine and turn it on. 1.2.
Page 32 Mobile Phone Connection 2. Instructions for connecting the phone to the machine: Home Network 2.6. Turn on Wi-Fi on your phone, find the home network WiFi 2.1. Turn on the power of the machine and turn it on. name, and enter the password. 2.7.
Page 33 To help you get started, we have prepared detailed engraving instructions and materials. You can find this information in our help documents by visiting our help docs: https://docs.sainsmart.com/Kiosk. Additionally, the instructions are available on the included USB flash drive. For quick access, you can also scan the QR code below.
Page 34: The Optional Accessories
The Optional Accessories Part 1: Camera Module The camera module has been designed to provide real time engraving information. Camera Module...
Page 35 The Optional Accessories Part 2: Rotary Module Main Unit Rotary Axis Matching Module Setting up the roller: 1. Place the roller in the designated area. 2. Connect the cable to the "Roller" port on the panel and plug the other end into the roller motor.
Page 36 The Optional Accessories Engraving on tapered cylinders: For example, with popular glass tumblers, it is often best to support the narrow end of the cylinder so that the horizontal edge faces the laser. The swivel includes an end support. When engraving with rotation, the -axis goes through its normal scanning motion, but the y-axis remains stationary while the rotation provides movement in that direction.
Page 37 The Optional Accessories LightBurn Software Settings 1. Add "Start Rotation" to the main window. 1.1 Click “Settinhs” on the toolbar 1.2 In the settings window, open the “Show rotation in main window” button and click OK. Enable...
Page 38 The Optional Accessories 2. Open the rotation settings window and set the parameters. 2.1 Open the rotation settings window, click “Laser Tools” on the toolbar, then click “Rotary Setuo”. 2.2 Set the correct parameters in the rotation setting window, as shown in the figure. Steps: (1) Select the type of rotation “Chuck”.
Page 39 The Optional Accessories 2.3 Set the correct parameters in the rotation setting window, as shown in the figure. Steps: (1) Select the type of rotation “Roller”. (2) Open “Enable Rotary”. (3) Select the “Z-axis” rotation axis. (4) Enter the parameters of the rotating device (fixed value). (5) Enter your object to parameters: the actual measured diameter circumference of the object to be measured.
Page 40 The Optional Accessories Part 3: Smoke Purifier Module Purification of extracted smoke. Smoke Purifier...
Page 41 The Optional Accessories Part 4: Engraved Board Module Suitable for high power cutting. Engraved Board...
Page 42: Frequently Asked Questions
Frequently Asked Questions Questions Type SOLUTION What type of laser source is the machine? It uses semiconductor lasers. What will happen if the machine is If the power is cut off during an engraving task, the laser head will remain powered off during work? stationary.
Page 43 Frequently Asked Questions Questions Type SOLUTION a. Check whether the power plug at the machine end is inserted in place. Why does the machine not respond after b. Check the electrical status of the power socket. being powered on? c. Check whether the power switch on the machine and the magnetic door are closed. a.
Page 44 Frequently Asked Questions Questions Type SOLUTION Engraving: cardboard, wood, bamboo, rubber, leather, fabric, acrylic, painted What non-transparent materials can metal, plastic, etc.; Kiosk laser engraving machine engrave Cutting: cardboard, wood, bamboo, cloth, leather, fabric, acrylic (cannot cut or cut? clear acrylic), plastic, etc. Can it be engraved on curved surface Yes, but the radian of the material and the engraved graphic area should not be materials?
Page 45 Frequently Asked Questions Questions Type SOLUTION 1. Ensure that the machine and engraving materials are parallel to the work surface. 2. Ensure that the protective lens of the laser module is clean. 3. Verify that the focus is correct. Engraving/ Why can't the material be cut through? 4.
Page 46: Maintenance & Care-Laser Maintenance
Maintenance & Care-Laser Maintenance To keep your Genmitsu-Kiosk in optimal working condition and reduce wear and tear, perform the following maintenance actions regularly: Cleaning the Laser Module Lenses: The laser head has an internal air nozzle with a fixed airflow. However, Over time, particles can accumulate on the outer lens of the laser module, reducing its power output and causing the lens to heat up.
Page 47 Inhalt Willkommen Über die Informationen Leitfaden zur Sicherheit Aufgepasst！ FCC-Konformitätserklärung Unbox Funktionelle Beschreibung Leitfaden für die Verwendung Einstellen der Höhe der Haupteinheit Herunterladen und Installieren der Software Verbindung zum Mobiltelefon Das optionale Zubehör Häufig gestellte Fragen Wartung & Pflege - Laserwartung...
Page 48: Willkommen
Arbeitsablauf einsetzen, wir erwarten, dass er ein großartiges Erlebnis bietet! Wenn Sie aus irgendeinem Grund Probleme mit der Garantie oder dem Support haben, schicken Sie uns bitte eine E-Mail an support@sainsmart.com. Hilfe und Unterstützung finden Sie auch in unserer Facebook-Gruppe. (SainSmart Genmitsu CNC Users Group) https://www.facebook.com/groups/SainSmart.GenmitsuCNC...
Page 49: Über Die Informationen
Bitte besuchen Sie das SainSmart Online Resource Center, um Treiber und Software für Ihren Laser zu installieren. https://docs.sainsmart.com/Kiosk Scan To Find more about Kiosk Weitere Informationen über CNC- und Lasergravur erhalten Sie in unserem Hilfe-Dokument https://docs.sainsmart.com/ um weitere Benutzerhandbücher zu erhalten.
Page 50: Leitfaden Zur Sicherheit
Leitfaden zur Sicherheit Vielen Dank, dass Sie sich für das Genmitsu-Lasergravurgerät entschieden haben. Um eine optimale Nutzung und Wartung dieses Geräts zu gewährleisten, lesen Sie bitte dieses Handbuch sorgfältig durch und befolgen Sie die darin enthaltenen Anweisungen. VORSICHT Alle Risiken, die sich aus unsachgemäßem Gebrauch oder Nichtbeachtung der Anweisungen in diesem Handbuch ergeben, liegen in der Verantwortung des Benutzers.
Page 51: Aufgepasst
Leitfaden zur Sicherheit ★ Es ist strengstens untersagt, irrelevante Objekte mit Totalreflexion oder diffuser Reflexion in das Gerät zu stellen, um zu verhindern, dass der Laser auf den menschlichen Körper oder brennbare Gegenstände reflektiert. ★ Das Gerät sollte weit entfernt von elektrischen Geräten stehen, die empfindlich auf elektromagnetische Störungen reagieren und diese verursachen können. ★...
Page 52: Fcc-Konformitätserklärung
FCC-Konformitätserklärung Warnung Um die Einhaltung der Vorschriften zu gewährleisten, dürfen keine Änderungen oder Modifikationen vorgenommen werden, die nicht ausdrücklich von der für die Einhaltung der Vorschriften zuständigen Stelle genehmigt wurden. Die für die Einhaltung der Vorschriften verantwortliche Stelle kann die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.
Page 53: Spezifikationen
Spezifikationen Name des Modells Kiosk-Lasermaschine Laser-Wellenlänge 455 nm Arbeitsbereich 100 x 100mm (3.94" x 3.94") Gravur-Höhen <50mm Laser Leben ＞10000h (bei 27℃ Umgebungstemperatur) Gravur-Genauigkeit ±0,01 mm Maximale Geschwindigkeit 12000mm/min (Bitmap) Datenübertragung USB zu Seriell Kabelgebundene Übertragung, Wi-Fi Drahtlose Übertragung Methode der Kühlung Luftkühlung Papier, Holz, Bambus, Stoff, Acryl, Kunststoff, Leder, Brot, Obst, Glas, Keramik, Stein, beschichtetes Metall, Gravierbare Materialien...
Page 54: Unbox
Unbox Benutzerhandbuch Werkzeug: Box Stromversorgungsbox Laser-Modul Brillenbox Material-Box DC12V 5A Stromversorgung Typ-C Kabel TF-Karte Laserschutzbrillen Schwarzes (Kiosk mit PC verbinden) (In den Kiosk eingesteckt) Kartenmaterial (2) Kraftpapier (2) Sperrholz TF-Kartenleser Markierung Bürste Benutzerhandbuch...
Page 55 Unbox 228.5mm...
Page 56: Funktionelle Beschreibung
Funktionelle Beschreibung Teil 1: Schnittstellen Funktionsbeschreibung und Verkabelung USB-Buchse zum DC 12V Steckdose TF-Kartenbuchse Anschluss an den Computer Rollenbuchse Kamera-Buchse Anschluss an den Computer Schnittstelle für Rauchgasreiniger...
Page 57 Funktionelle Beschreibung Bitte vergewissern Sie sich vor der Verwendung, dass die 3 Schnittstellen in der folgenden Abbildung korrekt angeschlossen sind. TIPP: Aus Sicherheitsgründen gibt der Laser kein Licht ab, wenn keine TF-Karte eingelegt ist. Stromversorgung Typ-C-Kabel verbindet 4GB TF-Karte den Kiosk mit dem PC...
Page 58 Funktionelle Beschreibung Teil 2: Anzeigelampe und Tasten Funktionsbeschreibung Offline-Gravurtasten Beschreibung: 1. Erzeugen Sie die Gravur- oder Schneidedatei (G-Code) mit der LightBurn-Software und speichern Sie sie im Hauptverzeichnis der TF-Karte. Speichern Sie die Datei unter dem Namen: 001.nc. 2. Setzen Sie die TF-Karte in das Gerät ein, bevor Sie es einschalten. Verwenden Sie den entsprechenden Netzadapter und das Netzkabel, um das Gerät an das Bedienfeld anzuschließen.
Page 59 Funktionelle Beschreibung Teil 3: Installieren des Lasermoduls 1. Öffnen Sie die Laserabschirmung und entfernen Sie die Bodenplatte. Laserschutzschild Untere Platte...
Page 60 Funktionelle Beschreibung 2. Nachdem Sie die Schraube des Befestigungsgriffs gegen den Uhrzeigersinn gelöst haben, installieren Sie das Lasermodul in der Halterung. 3. Stellen Sie die gewünschte Höhe ein, und ziehen Sie dann die Schraube des Befestigungsgriffs fest. 4. Stecken Sie das Kabel von der linken Seite der Montagehalterung in den Anschluss des Lasermoduls. Schraube des Befestigungsgriffs Laser-Modul...
Page 61: Leitfaden Für Die Verwendung
Leitfaden für die Verwendung 1. Leitfaden für die Verwendung...
Page 62 Leitfaden für die Verwendung 2. Fokussierung der Lasermaschine: 2.1 Schwenken Sie die Fokussierstange nach unten und lösen Sie die Schraube des Befestigungsgriffs, bis das Lasermodul bewegt werden kann.
Page 63 Leitfaden für die Verwendung 2.2 Stellen Sie die Höhe des Lasermoduls ein und ziehen Sie die Schraube des Feststellgriffs an, wenn die Fokussierstange die Oberfläche des Materials gerade berührt. 2.3 Schwenken Sie die Fokussierstange nach oben, um die Schärfeeinstellung abzuschließen.
Page 64 Leitfaden für die Verwendung 3. Schließen Sie den Lichtschutz und klicken Sie auf das Vorschauprogramm auf dem Computer, oder drücken Sie kurz auf die Schaltfläche für die Offline-Gravur, um eine Vorschau des Arbeitsvorgangs anzuzeigen. Hinweis: Auf Seite 69 finden Sie eine ausführliche Anleitung zur Einstellung der Software.
Page 65 Leitfaden für die Verwendung 4. Halten Sie zu Ihrer Sicherheit die Lichtabschirmung während der Verwendung des Lasers geschlossen. Andernfalls wird der Kiosk nicht funktionieren...
Page 66 Leitfaden für die Verwendung Beim Schnitzen größerer Materialien Sie können die untere Platte herausnehmen, um größere Materialien zu gravieren.
Page 67: Einstellen Der Höhe Der Haupteinheit
Einstellen der Höhe der Haupteinheit Wenn Sie dickere Materialien gravieren oder die Walze verwenden müssen, passen Sie die Höhe der Haupteinheit an, um mehr Platz für die Z-Achse zu erhalten.
Page 68 Einstellen der Höhe der Haupteinheit 1. Lösen Sie die vier Befestigungsschrauben und heben Sie die Haupteinheit langsam an. Haupteinheit Befestigungsschraube 2. Wenn die dreieckigen Laschen der Haupteinheit auf die Position der Schraubenlöcher angehoben sind, schrauben Haupteinheit Sie die Befestigungsschrauben in die entsprechenden Schraubenlöcher und ziehen Sie sie kreuzweise an.
Page 69 Einstellen der Höhe der Haupteinheit TIPP: Nach dem Einstellen der Höhe des Hauptes kann der Lichtschutzschild das Licht nicht vollständig blockieren. Bitte tragen Sie eine Laserschutzbrille nach Ihren Bedürfnissen, um Ihre Augen zu schützen.
Page 70 Kippschutz: Neigt sich das Gerät länger als 1 Sekunde um mehr als 12°+5° aus der Horizontalen, stoppt es sofort den Betrieb. Das Lasermodul stellt die Laserausgabe ein, und die Statusleuchte zeigt einen Alarm an. Um den normalen Betrieb wieder aufzunehmen, starten Sie die Maschine neu, nachdem sie in den geschützten Zustand eingetreten ist.
Page 71: Herunterladen Und Installieren Der Software
Methode 1: Übernehmen Sie den Treiber, die Software, Fotos und andere Daten von der mitgelieferten TF-Karten-Disc (Hinweis: Kopieren Sie vor der ersten Verwendung alle Daten von der USB-Flash-Disc auf Ihren Computer, um einen versehentlichen Verlust durch unsachgemäße Bedienung zu verhindern). Methode 2: Download auf der angegebenen Website https://docs.sainsmart.com/kiosk...
Page 72 Herunterladen und Installieren der Software 3. Pfad zur Installation der Software: Doppelklicken Sie auf die TF-Kartendatei/Windows/Software/CutLabX/ und folgen Sie den Aufforderungen, um die Installation abzuschließen. 4. Online-Betrieb: ①Doppelklicken Sie auf das Softwaresymbol - ②gehen Sie auf die Startseite, klicken Sie auf den Anfang der Erstellung - ③wählen Sie die entsprechende Com und verbinden Sie sich - ④erfolgreich mit der Maschine verbunden! Tipp: Klicken Sie auf Cutlabx nach dem Pop-up-Antivirus-Software oder Computer-Butler schlägt vor, dass das Risiko,Cutlabx Datei ist ein Win-System -Installationspaket, wenn es als eine verdächtige Datei fälschlicherweise beurteilt wird, wählen Sie bitte das Programm, um alle Operationen zu...
Page 73 Herunterladen und Installieren der Software B. Herunterladen und Installieren der Software auf MacOS 1. Pfad zur Treiberinstallation: Geben Sie den TF-Kartenleser mit TF-Karte und doppelklicken Sie auf den Ordner / 02_MAC /driver/CH34x_Install_V1.4.pkg Hinweis: Die Software kann installiert werden, nachdem der Fluss installiert wurde.
Page 74 Herunterladen und Installieren der Software 2. Pfad zur Installation der Software: Geben Sie die Flash-Disk ein und doppelklicken Sie auf den Ordner: 02 MAC/Software/CutLabX/Software-Symbol nach rechts verschieben/Installation abschließen Doppelklicken Sie auf das Klicken Sie mit der linken Schließen Sie die Softwaresymbol Maustaste auf das Symbol Installation ab...
Page 75 Herunterladen und Installieren der Software 3. Online-Betrieb: ①Doppelklicken Sie auf das Software-Symbol - ②geben Sie die Homepage, klicken Sie auf den Beginn der Erstellung - ③wählen Sie die entsprechende com und verbinden - ④mit der Maschine erfolgreich verbunden! Tip: When the machine is connected to the MAC, you must select the name of the beginning: Wch..C.
Page 76: Verbindung Zum Mobiltelefon
Verbindung zum Mobiltelefon 1. Anweisungen zum Verbinden des Telefons mit dem Gerät: Standard-Wi-Fi Hinweis: Nachdem das Mobiltelefon erfolgreich mit dem Gerät verbunden wurde, verfügt das Telefon über kein Netzwerk. 1.1. Schalten Sie das Gerät ein und schalten Sie es ein. 1.2.
Page 77 Verbindung zum Mobiltelefon 2. Anweisungen zum Anschluss des Telefons an das Gerät: Heimnetzwerk 2.6. Schalten Sie Wi-Fi auf Ihrem Telefon ein, suchen Sie den 2.1. Schalten Sie das Gerät ein und schalten Sie es ein. WiFi-Namen des Heimnetzwerks und geben Sie das Passwort ein. 2.7.
Page 78 Wir haben ausführliche Gravuranleitungen und Materialien vorbereitet, die Ihnen den Einstieg in die Arbeit mit Ihrem Lasergravierer erleichtern. Besuchen Sie unsere Hilfedokumente:https://docs.sainsmart.com/Kiosk, um alle notwendigen Informationen für Ihr erstes Projekt zu erhalten. Diese Informationen finden Sie auch auf dem mitgelieferten USB-Flash-...
Page 79: Das Optionale Zubehör
Das optionale Zubehör Teil 1: Kameramodul Das Kameramodul wurde entwickelt, um Gravurinformationen in Echtzeit zu liefern. Kamera Modul...
Page 80 Das optionale Zubehör Teil 2: Rotationsmodul Haupteinheit Modul zur Anpassung von Drehachsen Aufstellen der Walze: 1. Legen Sie die Rolle in den vorgesehenen Bereich. 2. Schließen Sie das Kabel an den Anschluss "Roller" auf dem Bedienfeld an und stecken Sie das andere Ende in den Motor des Rollers.
Page 81 Das optionale Zubehör Gravur auf kegelförmigen Zylindern: Bei den beliebten Glasbechern ist es zum Beispiel oft am besten, das schmale Ende des Zylinders so zu stützen, dass die horizontale Kante zum Laser zeigt. Das Drehgelenk enthält eine Endstütze. Beim Gravieren mit Rotation durchläuft die -Achse ihre normale Abtastbewegung, aber die y-Achse bleibt stehen, während die Rotation für Bewegung in diese Richtung sorgt.
Page 82 Das optionale Zubehör Einstellungen der LightBurn-Software 1. Fügen Sie "Start Rotation" zum Hauptfenster hinzu. 1.1 Klicken Sie auf "Einstellungen" in der Symbolleiste 1.2 Öffnen Sie im Einstellungsfenster die Schaltfläche "Drehung im Hauptfenster anzeigen" und klicken Sie auf OK. Enable...
Page 83 Das optionale Zubehör 2. Öffnen Sie das Fenster mit den Rotationseinstellungen und stellen Sie die Parameter ein. 2.1 Öffnen Sie das Fenster mit den Rotationseinstellungen, klicken Sie in der Werkzeugleiste auf "Laser Tools" und dann auf "Rotary Setuo". 2.2 Stellen Sie die richtigen Parameter im Rotationseinstellungsfenster ein, wie in der Abbildung gezeigt. Schritte: (1) Wählen Sie die Rotationsart "Spannfutter".
Page 84 Das optionale Zubehör 2.3 Stellen Sie die richtigen Parameter im Fenster für die Rotationseinstellung ein, wie in der Abbildung gezeigt. Schritte: (1) Wählen Sie die Rotationsart "Rolle". (2) Öffnen Sie "Drehung aktivieren". (3) Wählen Sie die Rotationsachse "Z-Achse". (4) Geben Sie die Parameter der Drehvorrichtung ein (fester Wert). (5) Geben Sie die Parameter für Ihr Objekt ein: den tatsächlich gemessenen Durchmesser und den Umfang des zu messenden Objekts.
Page 85 Das optionale Zubehör Teil 3: Rauchgasreinigungsmodul Reinigung des extrahierten Rauchs. Rauchgasreiniger...
Page 86 Das optionale Zubehör Teil 4: Graviertes Tafelmodul Geeignet für das Schneiden mit hoher Leistung. Gravierte Tafel...
Page 87: Häufig Gestellte Fragen
Häufig gestellte Fragen Fragen Typ LÖSUNG Welchen Typ von Laserquelle hat das Gerät? Es verwendet Halbleiterlaser. Was passiert, wenn die Maschine während Wenn die Stromzufuhr während eines Graviervorgangs unterbrochen wird, bleibt der Arbeit ausgeschaltet wird? der Laserkopf stehen. Beim erneuten Einschalten startet das Gerät neu und nimmt die unterbrochene Aufgabe nicht wieder auf.
Page 88 Häufig gestellte Fragen Fragen Typ LÖSUNG Vergewissern Sie sich, dass sich Gravurdateien im Stammverzeichnis der TF-Karte befinden und die TF-Karte eingelegt ist. Hinweis: Warum kann beim Offline-Gravieren die a. Das Gerät liest standardmäßig die Gravurdatei mit dem letzten Änderungsdatum Gravur nicht gestartet werden, auch wenn im Stammverzeichnis der TF-Karte.
Page 89 Häufig gestellte Fragen Fragen Typ LÖSUNG a. Überprüfen Sie die Treiberinstallation: Installieren Sie den Treiber gegebenenfalls neu. Wenn der Treiber bereits korrekt installiert ist, stellen Sie sicher, dass das Kabel fest mit dem Gerät und dem Originalanschluss verbunden ist. b. Überprüfen Sie die Portauswahl: Vergewissern Sie sich, dass der richtige Anschluss ausgewählt ist.
Page 90 Häufig gestellte Fragen Fragen Typ LÖSUNG Gravur: Pappe, Holz, Bambus, Gummi, Leder, Stoff, Acryl, lackiertes Metall, Welche nichttransparenten Materialien kann Kunststoff, etc; die Kisok Lasergravurmaschine gravieren Schneiden: Pappe, Holz, Bambus, Stoff, Leder, Gewebe, Acryl (klares Acryl oder schneiden? kann nicht geschnitten werden), Kunststoff usw. Kann es auf Materialien mit gekrümmter Ja, aber der Radiant des Materials und der gravierten Grafikfläche sollte nicht zu Oberfläche graviert werden?
Page 91 Häufig gestellte Fragen Fragen Typ LÖSUNG 1. Stellen Sie sicher, dass das Gerät und die Graviermaterialien parallel zur Arbeitsfläche stehen. 2. Stellen Sie sicher, dass die Schutzlinse des Lasermoduls sauber ist. Fragen zum Warum kann das Material nicht 3. Prüfen Sie, ob die Schärfe richtig eingestellt ist. Gravieren/ durchgeschnitten werden? 4.
Page 92: Wartung & Pflege - Laserwartung
Wartung & Pflege - Laserwartung Um Ihren Genmitsu-Kiosk in optimalem Betriebszustand zu halten und den Verschleiß zu verringern, führen Sie die folgenden Wartungsmaßnahmen regelmäßig durch: Reinigung der Linsen des Lasermoduls: Der Laserkopf verfügt über eine interne Luftdüse mit einem festen Luftstrom. Im Laufe der Zeit können sich jedoch Partikel auf der äußeren Linse des Lasermoduls ansammeln, wodurch sich die Leistung verringert und sich die Linse erhitzt.
Page 93 コンテンツようこそインフォメーションについて安全ガイドライン気をつけよう FCCコンプライアンス声明アンボックス機能説明利用ガイド本体の高さを調整するソフトウェアのダウンロードとインストール携帯電話接続オプション・アクセサリーよくある質問メンテナンス＆ケア-レーザーメンテナンス...
Page 94 ようこそこのたびはSainSmartのKiosk Laser Engraver & Cutterをお買い上げいただき、誠にありがとうございます。この製品をお楽しみいただけることを心より願っております！ Kioskは便利なコンパクトレーザーで、彫刻や切断に最適です。あなたのワークフローのどこでKioskを使用しても、素晴らしい体験を提供できることを期待しています！保証またはサポートに関する問題がございましたら、support@sainsmart.com まで電子メールでお問い合わせください。ヘルプとサポートはFacebookグループからもご利用いただけます。(サインスマート玄光CNCユーザーグループ) https://www.facebook.com/groups/SainSmart.GenmitsuCNC Scan QR code to join the group...
Page 95 インフォメーションについてパッケージに同梱されているTFカードには、以下の情報が含まれている： SainSmart Online Resource Centerで、お使いのレーザーのドライバーとソフトウェアをインストールしてください。https://docs.sainsmart.com/Kiosk QRコードをスキャンして情報を検索. Scan To Find more about Kiosk CNC およびレーザー彫刻の詳細については、ヘルプドキュメント https://docs.sainsmart.com/ を参照して、その他のユーザーガイドを入手してください。...
Page 96 安全ガイドラインこのたびは、源光レーザー彫刻機をお買い上げいただき、誠にありがとうございます。本機の最適な使用とメンテナンスのために、この取扱説明書をよくお読みになり、記載された指示に従ってください。注意不適切な使用や本取扱説明書の指示に従わないことから生じるすべてのリスクは、使用者の責任となります。当社は、本取扱説明書の最終的な解釈権を留保し、本取扱説明書に記載されている資料、データ、技術的詳細等を変更する権利を有します。警告 ★ 機器を操作する前に、取扱説明書をよく読み、操作手順を厳守してください。 ★ レーザー加工には危険が伴う場合がありますので、加工対象物がレーザー加工に適しているかどうか、慎重にご検討ください。 ★ 処理対象物および排出物は、現地の法令に従うこと。 ① レーザーは周囲の可燃物に引火する恐れがありますのでご注意ください。 ② レーザー加工中は、加工対象物の違いにより、他の放射線や有毒・有害ガスが発生する場合があります； ③ レーザー光線に直接さらされると怪我をする恐れがあります。作業スペースに消火設備が備えられていることを確認し、作業台の上や周囲に可燃物や爆発物を積み上げないようにし、常に換気をよくしてください。 ★ 装置が設置される環境は、乾燥していて、汚染、振動、強い電界、強い磁界、その他の干渉がないこと。推奨作業環境温度は5〜30℃、湿度は 35〜65％RHです。 ★ 機器の動作電圧：AC100-240V. ★ 彫刻機およびすべての関連機器は、操作のために電源を入れる前に適切に接地する必要があります。 ★ 装置の電源が入っているときは、常に監視していなければなりません。異常事態を防止するため、装置から離れるときは必ず電源を切ってください。異常が発生した場合は、直ちに電源を遮断してください！ ★ レーザーが人体や可燃物に反射するのを防ぐため、装置内に無関係な全反射物や拡散反射物を置くことは厳禁です。...
Page 97 安全ガイドライン ★ 本装置は、電磁干渉を引き起こす可能性のある、電磁干渉に敏感な電気機器から遠ざける必要があります。 ★ レーザー装置の内部には高電圧やその他の潜在的な危険があります。プロ以外の方の分解は固くお断りします。気をつけよう注意レーザー：レーザーをオンにすると、皮膚火傷や火災を避けるために、人間、動物、可燃物に向けて禁止されています。直接見ないでください：レーザーの明るさは目に有害です。レーザーを直接見ないでください。手を伸ばさない：怪我を避けるため、操作中は機械から手を離してください。誤操作を避けるため、使用しないときは機械の電源を切ってください。メンテナンスレーザーモジュールは消耗品です。4時間彫刻した後は10分間電源を切り、1時間切断した後は10分間電源を切ることをお勧めします。...
Page 98 FCCコンプライアンス声明警告継続的な準拠を保証するために、当事者が明示的に承認していない変更または修正は、本装置を操作する権限を無効にする可能性があります。本書に記載されていない変更または改造を行った場合、本装置を操作する権限が無効となることがあります。 FCC声明本装置は FCC 規則パート 15 に準拠しています。操作は次の2つの条件に従う： (1) 本装置は有害な干渉を引き起こさない。 (2) 本装置は、望ましくない動作の原因となる干渉を含め、受信した干渉を受け入れなければならない。注：本装置は、FCC 規則パート 15 に従ったクラス B デジタルデバイスの制限に準拠することがテストにより確認されています。これらの制限は、住宅での設置において有害な干渉から妥当に保護することを目的としています。本装置は、無線周波数エネルギーを発生、使用、放射する可能性があり、説明書に従って設置および使用されない場合、無線通信に有害な干渉を引き起こす可能性があります。ただし、特定の設置場所において干渉が発生しないことを保証するものではありません。本機器がラジオやテレビの受信に有害な干渉を引き起こす場合（本機器の電源を切ったり入れたりすることで判断できます）、ユーザーは以下の手段の1つ以上によって干渉を是正するよう努めてください： -受信アンテナの向きを変えるか、位置を変える。 -機器と受信機の間隔を広げる。 -受信機が接続されている回路とは別の回路のコンセントに機器を接続する。 -販売店または経験豊富なラジオ／テレビ技術者にご相談ください。 FCC放射線暴露声明：本装置は、非管理環境に対して定められた FCC 放射線暴露制限に準拠しています。本機器は、放射体と身体との距離を 20cm 以上離して設置、操作してください。...
Page 99 仕様モデル名キオスク・レーザー・マシンレーザー波長 455 nm 作業エリア 100 x 100mm（3.94インチ x 3.94インチ）彫刻の高さ <50mm未満レーザー・ライフ＞10000h（周囲温度27℃の場合）彫刻精度 ±0.01mm 最高速度 12000mm/分（ビットマップ）データ伝送 USB-シリアル有線伝送、Wi-Fi無線伝送冷却方法空冷紙、木、竹、布、アクリル、プラスチック、革、パン、果物、ガラス、セラミック、岩石、コーティング彫刻可能な素材金属、ステンレス鋼など。 5Wレーザー出力：3-5mm の合板、5-7mm の松板を切って下さい。カット可能な素材 10Wレーザー出力：カット5〜7ミリ合板、7〜10ミリ松ボード入力電力 DC12V 5A 出力 <60W フレーム素材 ABS+高強度金属サポート体制 Windows/MAC/Android/IOS 画像フォーマット JPEG/BMP/PNG/JPG/GIF/DXF/PLT/hpgl/NC...
Page 100 アンボックスユーザーマニュアル工具箱電源ボックスレーザーモジュールメガネボックス材料箱 DC12V 5A 電源 Type-Cケーブル TFカードレーザー安全眼鏡ブラック・カードストック (キオスクをPCに接続） (キオスクに接続） (2) クラフト紙 (2) 合板 TF カードリーダーマーカーブラシユーザーマニュアル...
Page 101 アンボックス 228.5mm...
Page 102 機能説明パート1：インターフェイスの機能説明と配線ローラーソケットカメラソケットコンピュータに接続 USBソケット DC12Vソケット TFカードソケット浄煙器インターフェイス...
Page 103 機能説明ご使用の前に、次の写真の3つのインターフェイスが正しく接続されていることをご確認ください。ヒント：安全上の理由から、TFカードを挿入しないとレーザーは発光しません。電源 Type-Cケーブル 4GB TFカード KioskをPCに接続...
Page 104 機能説明パート2：インジケーターライトとボタン機能説明オフライン彫刻ボタンの説明： 1. LightBurnソフトウェアを使用して彫刻またはカッティングファイル（Gコード）を作成し、TFカードのルートディレクトリに保存します。ファイル名を001.ncとして保存します。 2. 電源を入れる前に、TF カードを本機に挿入してください。適切な電源アダプターと電源コードを使用して、コントローラーパネルに接続します。最後に、コントロールパネルの右側にある電源スイッチをオンにします。電源スイッチ電源オン／オフ用オフライン彫刻 a. 短押しで自動リセットとプレビュー b. 3秒押して作業する c. 機械が働いているとき、一時停止するために短く押しなさい d. もう一度3秒押すと停止します。 LEDライトの状態 1. Wi-Fi 接続：点滅。0.2秒点灯、0.2秒消灯。 2. 警告状態：点滅。0.5秒間点灯、0.2秒間消灯。 3. オープニング傾斜保護： 0.5秒間点灯、0.5秒間消灯 4. 刻印状態：ブレス点滅 5. スタンバイモード：明るい...
Page 105 機能説明パート3：レーザーモジュールの取り付け 1. レーザーシールドを開き、底板を外す。レーザーシールドボトムパネル...
Page 106 機能説明 2. 固定ハンドルのネジを反時計回りに緩めた後、レーザーモジュールを取り付けブラケットに取り付けます。 3. お好みの高さに調整し、固定ハンドルのネジを締めます。 4. マウントブラケットの左側からケーブルをレーザーモジュールのポートに挿入します。固定ハンドルネジレーザーモジュール...
Page 107 利用ガイド 1. 遮光板を開け、キオスクに材料を入れる。...
Page 108 利用ガイド 2. レーザーマシンの焦点合わせ： 2.1 集光ロッドを下方向に回転させ、固定ハンドルのネジを緩め、レーザーモジュールを移動できるようにします。...
Page 109 利用ガイド 2.2 レーザーモジュールの高さを調整し、集光ロッドが材料の表面にちょうど触れるように固定ハンドルのネジを締めます。 2.3 フォーカシングロッドを上方に回し、焦点調節を完了します。...
Page 110 利用ガイド 3. 遮光板を閉じ、コンピュータのプレビュープログラムをクリックするか、オフライン彫刻ボタンを短く押して作業プロセスをプレビューする。注：ソフトウェア設定の詳細については、115 ページをご覧ください。...
Page 111 利用ガイド 4. 安全のため、レーザー使用中はライトシールドを閉じておいてくださいさもなければ、キオスクは動作しません...
Page 112 利用ガイド大きな素材を彫る場合大きな素材を彫刻する場合は、底板を取り外すことができます。...
Page 113 本体の高さを調整する厚い材料を彫刻するときやローラーを使用するときは、本体の高さを調節してZ軸のスペースを確保してください。...
Page 114 本体の高さを調整する 1. 4本の固定ネジを緩め、ゆっくりと本体を持ち上げます。メインユニット固定ネジ 2. 本体の三角タグをネジ穴の位置まで上げたら、固定メインユニットネジを対応するネジ穴にねじ込み、十字に締め付ける。 3. 本体高さ調整完了。トライアングル・タグ...
Page 115 本体の高さを調整するヒント：メインの高さを調整した後、遮光シールドは完全に光を遮断することはできません。目を保護するため、必要に応じてレーザー安全眼鏡を着用してください。...
Page 116 傾斜保護：機械が1秒以上水平面から12°+5°以上傾くと、直ちに運転を停止します。レーザーモジュールはレーザー出力を停止し、ステータスランプはアラームを表示します。通常運転を再開するには、保護状態になった後に機械を再起動してください。...
Page 117 ソフトウェアのダウンロードとインストールソフトウェアのダウンロードとPCへのインストール 1. Windowsへのドライバインストール TFカードでTFカードリーダーを入力し、フォルダ/01-windows/driver/driver.exeをダブルクリックします。 2. 本ソフトウェアの入手方法は以下の通りです: 方法1：提供されたTFカードディスクからドライバ、ソフトウェア、写真などのデータを取得する(注：初めて使用する前に、不適切な操作による偶方法2：指定のウェブサイトでダウンロードする https://docs.sainsmart.com/kiosk...
Page 118 ソフトウェアのダウンロードとインストール 3. ソフトウェアをインストールするパス： TFカードのデータファイル/Windows/ソフトウェア/CutLabX/をダブルクリックし、プロンプトに従ってインストールを完了します。 4. オンライン操作 ①ソフトウェアのアイコンをダブルクリック - ②ホームページに入り、作成の冒頭でディック - ③適切なCOMを選択し、接続 - ④マシンに正常に接続！ヒントCutlabx をクリックし、ポップアップウイルス対策ソフトウェアやコンピュータバトラーが危険性を示唆した後、Cutlabxファイルはwinシステムのインストールパッケージであり、それが不審なファイルとして誤判定された場合、正常にソフトウェアのインストールを完了しているすべての操作を許可するプログラムを選択してください！...
Page 119 ソフトウェアのダウンロードとインストール B. MacOSへのソフトウェアのダウンロードとインストール 1. ドライバをインストールするパス： ETFカードでTFカードリーダーを入力し、フォルダ/ 02̲MAC /driver/CH34x̲Install̲V1.4.pkgをダブルクリックします。注：ソフトウェアは、川がインストールされた後にインストールすることができます。...
Page 120 ソフトウェアのダウンロードとインストール 2. ソフトウェアをインストールするパス：フラッシュディスクに入り、フォルダをダブルクリックします： 02 MAC/ソフトウェア/CutLabX/ソフトウェアアイコンを右へ移動/インストール完了ソフトウェアアイコンをアイコンを左クリックし、インストールを完了しますダブルクリックします右側のアプリケーションフォルダにドラッグします...
Page 121 ソフトウェアのダウンロードとインストール 3. オンライン操作： ①ソフトウェアのアイコンをダブルクリック - ②ホームページに入り、作成の開始をクリック - ③適切なCOMを選択し、接続 - ④マシンに正常に接続！ヒント：マシンがMACに接続されている場合、開始の名前を選択する必要があります： Wch..C. 携帯電話へのソフトウェアのダウンロードとインストール方法1：APPダウンロードURL：https://www.cutlabx.com 方法2：QRコードを読み取ってダウンロードしてください。注： 1.Androidシステムの場合、ブラウザを開いてQRコードをスキャンしてダウンロードしてください； 2. 正常にインストールされた後、対応する権限を許可する必要があります。...
Page 122 携帯電話接続 1. 電話機の接続方法デフォルトのWi-Fi 注：携帯電話が本機に正常に接続された後、携帯電話にはネットワークがありません。 1.1. 本機の電源をオンにし、電源を入れる。 1.2. 携帯電話の WLAN をオンにし、Genmitsu-Kiosk という Wi-Fi 信号を見つけ、パスワードは 12345678 です。 1.3. Wi-Fi接続が成功したら、CutLabX APPを開き、右上のリンクマークをクリックし、 IPアドレスに192.168.0.1を入力し、「接続」をクリックすると接続が完了します。...
Page 123 携帯電話接続 2. 本機への接続方法ホームネットワーク 2.6. 携帯電話のWi-Fiをオンにし、ホームネットワークのWiFi名を 2.1. 本機の電源をオンにし、電源を入れます。見つけ、パスワードを入力する。 2.7. Wi-Fi接続が成功したら、CutLabX APPを開き、右上のリンク 2.2. USB ケーブルでキオスクに接続します。マークをクリックします。 2.3. CutLabXソフトウェアを開き、オーサリングページに入ります。 2.8. 「Get address "をクリックします。 2.4. 自動マシン接続(自動的に接続されない場合は、別の COM 2.9. 取得したIPアドレスをクリックし、を試す必要があります)。「Connect 」をクリックします。 2.5. Set-Up-Wi-Fiボタンをクリックし、ホーム 2.10. 接続されたIPアドレスが表示され、ネットワークのWi-Fi名とパスワードを入力 UTKA_JL9 接続に成功したことを示します。し、マシンを再起動します。...
Page 124 携帯電話接続 3. コンピュータと本機をUSBで接続する手順注：コンピュータのシステムに応じてドライバをインストールしてください（ドライバのインストール手順を参照してください）。 3.1. 本機の電源をオンにし、電源を入れます。 3.2. USBケーブルでGenmitsu-Kioskと接続する。 3.3. CutLabX ソフトウェアを開き、オーサリングページに入ります。 3.4. マシンの自動接続（自動的に接続されない場合は、別の COMを試す必要があります）。ファースト・カッティングレーザー彫刻機を使い始めるために、詳細な彫刻手順と資料をご用意しました。ヘルプdocs:https://docs.sainsmart.com/ Kiosk、最初のプロジェクトを開始するために必要なすべての情報をご覧ください。これらの情報は、付属のUSBフラッシュドライブでもご覧いただけます。さらに、以下のQRコードをスキャンすると、リソースにすばやくアクセスできます。...
Page 125 オプション・アクセサリーパート1：カメラモジュールカメラモジュールは、彫刻情報をリアルタイムで提供するように設計されています。カメラモジュール...
Page 126 オプション・アクセサリーパート2：ロータリー・モジュールメインユニット回転軸マッチングモジュールローラーをセットする： 1. ローラーを所定の場所に置く。 2. ケーブルをパネルの「Roller」ポートに接続し、もう一方の端をローラーモーターに差し込みます。...
Page 127 オプション・アクセサリーテーパー付きシリンダーに彫刻：例えば、ポピュラーなガラスタンブラーの場合、水平エッジがレーザーに向くように円筒の細い端を支えるのが最善であることが多い。スイベルにはエンドサポートが含まれています。回転させながら彫刻する場合、-軸は通常のスキャン動作を行うが、Y軸は静止したままで、回転によってその方向に移動する。スピナーには、鉛筆のような細いものから32オンスのイエティ風グラスまで、さまざまな丸いものを入れることができる。固定軸と移動軸で構成され、4つのポジションのいずれかにロックすることができる。各ポジションの適用直径範囲は、ターンテーブルの左側に記されています。直径89mm以上、64-89mm、38-64mm、19-38mm、6-19mmの固定シャフトスイッチングに最適。注 1.両端のノブを同時に緩め、プーリーを希望の位置まで押し込み、両端のノブを同時にロックする。 2.回転彫刻ベクターコンテンツを使用する場合は、速度<800mm/minで彫刻することをお勧めします。...
Page 128 オプション・アクセサリーライトバーンソフトウェアの設定 1. メインウィンドウに「Start Rotation」を追加します。 1.1 ツールバーの「設定」をクリックします。 1.2 設定ウィンドウで、「メインウィンドウに回転を表示する」ボタンを開き、「OK」をクリックします。 Enable...
Page 129 オプション・アクセサリー 2. 回転設定ウィンドウを開き、パラメータを設定します。 2.1 回転設定ウィンドウを開き、ツールバーの「レーザーツール」をクリックし、「回転設定」をクリックする。 2.2 回転設定ウィンドウで正しいパラメータを設定する。ステップ: (1) 回転の種類を「チャック」にする。 (2) "Enable Rotary "を開きます。 (3) 回転軸「Z軸」を選択する。 (4) 回転装置のパラメータ（固定値）を入力する。 (5) 対象物のパラメータを入力します。測定対象物の円周。...
Page 130 オプション・アクセサリー 2.3 回転設定ウィンドウで正しいパラメータを設定する。ステップ: (1) 回転タイプ「ローラー」を選択します。 (2) "Enable Rotary "を開きます。 (3) "Z軸 "回転軸を選択する。 (4) 回転装置のパラメータ（固定値）を入力します。 (5) 対象物のパラメータを入力する。被測定物の直径円周を入力します。...
Page 131 オプション・アクセサリーパート3：浄煙器モジュール抽出した煙の精製。煙清浄機...
Page 132 オプション・アクセサリー彫刻ボード・モジュールハイパワー切断に適している。刻印ボード...
Page 133 よくある質問質問の種類よくあるご質問解決策どのようなレーザー光源ですか？半導体レーザーを使用する。作業中に機械の電源が切れたらどうなり彫刻作業中に電源が切断されると、レーザーヘッドは停止したままになります。ますか？再度電源を入れると、マシンは再起動し、中断された作業は再開されません。取り込んだ画像が鮮明で、十分なコントラストがあることを確認してください。なぜ模様がきちんと彫れないのか（ある彫刻前にフォーカスが正しく調整されていることを確認し、パワー、スピード、いは彫りが非常に浅いのか）？パス数が適切に設定されていることを確認してください。彫刻する対象物が平らで、機械が水平であることを確認してください。ユーザパターン彫刻が不完全（または深さが一定ーマニュアルに記載されている調整手順に従って、適切なセットアップと操作でない）場合はどうすればよいですか？を行ってください。マシンに関す彫刻や切断の際、レーザーが対象物を貫通し、作業面に跡が残ることがありまレーザー彫刻中に作業台が破損することはる質問す。作業台の損傷を防ぐため、彫刻する対象物の下に、機械に付属のアルミ板ありませんか？などの保護材を敷くことが重要です。 TFカードのルートディレクトリに彫刻ファイルがあり、TFカードが挿入されていることを確認してください。お知らせオフラインで彫刻する場合、コントロー a. 機械は、デフォルトでTFカードのルートディレクトリにある最新の更新日時ルボックスのボタンを押しても彫刻が開の彫刻ファイルを読み取ります。ルートディレクトリにある他の無関係なフ始されないのはなぜですか？ァイルを削除することをお勧めします。 b. ファイルはLightBurnソフトウェアによってのみ生成でき、互換フォーマットはNCです。デフォルトでGCが生成される場合は、手動でファイルの接尾辞をNCに変更してください。...
Page 134 よくある質問質問の種類よくあるご質問解決策 a. 機械側の電源プラグが所定の位置に差し込まれているか確認してください。電源を入れてもマシンが反応しないのは b. 電源ソケットの電気的状態を確認する。なぜですか？ c. 機械の電源スイッチとマグネットドアが閉まっているか確認してください。 a. ドライバーのインストールを確認する：必要に応じてドライバーを再インストールする。ドライバがすでに正しくインストールされている場合は、ケーブルがマシンと元のポートにしっかりと接続されていることを確認してください。 b. ポート選択を確認する：正しいポートが選択されていることを確認してください。コンピュータによっては複数のポートがある場合があるので、Com1の使用は避け、他のポートを試してください。(Macの場合、ポート番号は電源投入後、マシンがコンピューター "Wchusbserial "で始まらないと正常に動作しません)。に接続できないのはなぜですか？ c. 競合するソフトウェアを閉じる：COM ポートを使用している可能性のある他マシンに関すのソフトウェアをすべて閉じます。例えば、接続時にLasergrblとCutLabXをる質問同時に開くことはできません。Lasergrblを閉じて、Lightburnまたは他のソフトウェアでマシンを使用します。注：Lightburnでは、マシンは複数のマシン情報を保存することができますので、モデルに応じて適切な構成情報を選択してください。 a. 携帯電話は取扱説明書に従ってご使用ください。 b. 新しくリリースされた携帯電話やアップグレードされたシステムとの互換性電源投入後、携帯電話が使えないのはがないために接続に問題がある場合は、携帯電話の設定のスクリーンショッなぜですか？トを提供し、直ちに技術サポートを受けるために当社のカスタマーサービスにご連絡ください。...
Page 135 よくある質問質問の種類よくあるご質問解決策彫刻：厚紙、木、竹、ゴム、革、布、アクリル、塗装金属、プラスチックなど； Kisokレーザー彫刻機で彫刻・切断できるカッティング：ダンボール、木、竹、布、革、布地、アクリル（透明アクリル透明でない材料は何ですか？はカット不可）、プラスチックなど。曲面の素材に彫刻できますか？しかし、素材と彫刻されたグラフィックの半径はあまり大きくしないでください。はい、しかし彫刻する前に、材料の表面を反射防止材料（レーザー色紙、黒マセラミックやガラスなど、反射する素材ーカーペンなど）でコーティングし、彫刻効果を確保し、反射光がレーザーモや透明な素材に彫刻できますか？ジュールを損傷するのを防ぐ必要があります。同じGコードファイルを同じ種類の異な異なる色の材料は光学特性が異なり、レーザーエネルギーの吸収と反射に影響る色の素材に使用した場合、加工効果に彫刻・カッテを与えます。同じ種類の異なる色の材料を彫刻する場合は、ソフトウェアの出大きな違いが出るのはなぜですか？力と速度の設定を適宜調整することをお勧めします。ィングに関する質問切断後の材料に煙と粉塵がたくさん付着していますが、どのように対処すればよレーザー出力を適切に下げ、速度を上げてください。いですか？ 1.機械と彫刻材が作業面と平行であることを確認する。 2.レーザーモジュールの保護レンズが汚れていないことを確認する。 3.ピントが合っていることを確認する。なぜ素材が切れないのか？ 4.材料の厚さを再確認し、提供されたデータの推奨パラメータに従って設定を調整する。 5.パス数を徐々に増やすか、切削速度を適切に下げることを検討する。...
Page 136 よくある質問質問の種類よくあるご質問解決策 LaserGRBL (無料) - リアルタイム LightBurn (有料) - リアルタイム/オフライン30日間トライアル Kioskレーザー彫刻機はどのようなソフト CutLabX (無料) - リアルタイム/オフライン/モバイルウェアをサポートしていますか？リアルタイムの彫刻中は、彫刻プロセスの中断を避けるため、コンピュータがアクティブな状態を維持し、フリーズしたりスタンバイモード（画面ロック）になったりしないことを確認してください。 LaserGRBL (https://lasergrbl.com/download/) ライトバーン (https://lightburnsoftware.com/pages/trial-version-try-before これらのソフトウェアはどこでダウンロソフトウェア -you-buy) ードできますか？関連問題カットラボX (www.cutlabx.com) LaserGRBL (bmp/png/jpg/gif/svg) どのような画像フォーマットに対応して LightBurn (bmp/png/jpg/jpeg/gif/tif/tga/ai/pdf/sc/dxf/hpgl/plt/rd/svg) いますか？ CutLabX（AI、PDF、SVG、DXF、PLT、PNG、JPG、GIF、BMP） LaserGRBL (https://lasergrbl.com/usage/) ソフトウェア関連のチュートリアルはどライトバーン (https://lightburnsoftware.github.io/NewDocs/) こで入手できますか？ CutLabX（添付USBディスク内）...
Page 137 メンテナンス＆ケア-レーザーメンテナンス Genmitsu-Kioskを最適な状態に保ち、摩耗や損傷を軽減するために、以下のメンテナンスを定期的に行ってください：レーザーモジュールレンズのクリーニングレーザーヘッドには、一定のエアフローを持つ内部エアノズルがあります。しかし、時間の経過とともに、粒子がレーザーモジュールの外側のレンズに蓄積し、出力が低下し、レンズが熱くなることがあります。以前はうまく切断できていた材料の切断効率が低下していることに気づいたら、レンズを清掃する時期かもしれません。ノブを右に回して、レーザーモジュールをマシンから取り外します。綿棒やアルコールに浸した雑巾を使ってレンズを優しくクリーニングしてください。反時計回りに回してエアインレットクリーナーを取り外します。窓を一度に取り外すには、反時計回りに回します。...
Page 138 Genmitsu Desktop CNC & Laser Email: support@sainsmart.com Facebook messenger: https://www.facebook.com/SainSmart/about Help and support is also available from our Facebook Group 2330 Paseo Del Prado, C303, Las Vegas, NV 89102 Facebook Group...
