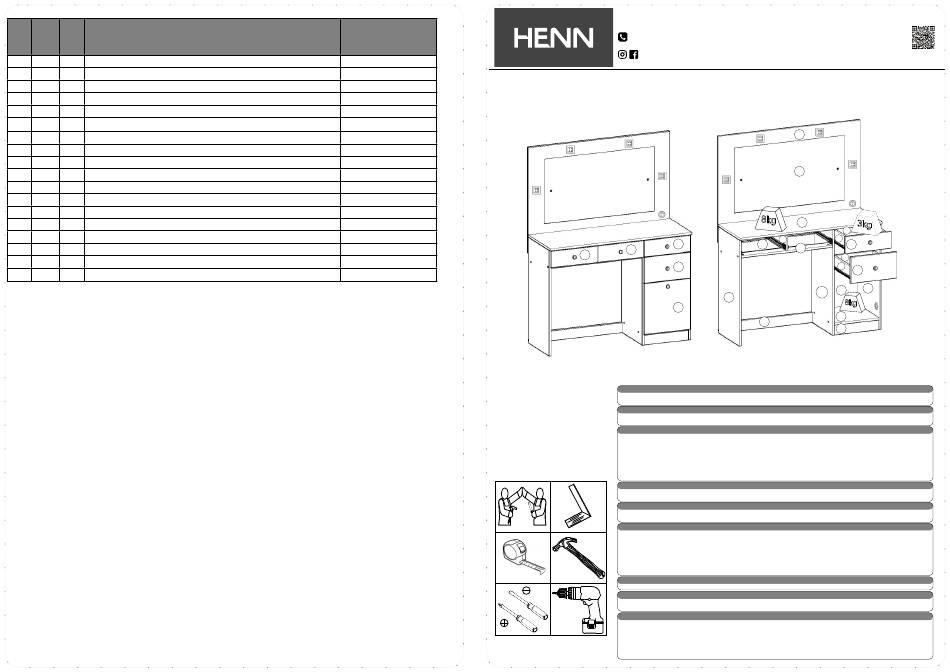

HENN D900-05 BRANCO HP Assembly Instructions

Lista de Peças | Lista de piezas | List of parts
Caixa Qtd
Item Caja Ctd Descripción |
Box Qty
01 1/2 01 Lateral esquerda | Lateral izquierda | Left side
02 2/2 01 Divisão | División | Division
03 1/2 02 Travessa estrutural | Travesa estructural | Structural strut
04 1/2 01 Travessa frontal gaveta | Traviesa delantera cajón | Front tray drawer
05 2/2 01 Divisão das gavetas | División de los cajones | Drawer partitioning
06 1/2 01 Rodapé frontal | Rodapié frontal | Front footer
07 1/2 01 Base | Base | Base
08 1/2 01 Lateral direita | Lateral derecha | Right side
09 2/2 01 Tampo | Tapa | Top
10 1/2 01 Fundo | Fondo | Bottom
11 2/2 01 Fundo Espelho | Fondo de espejo | Mirror Background
12 2/2 01 Espelho com furo | Espejo con orifi cio | Mirror with hole
13 1/2 01 Porta | Puerta | Door
14 2/2 01 Frente de gaveta maior | Frente de cajón mayor | Largest drawer front
15 1/2 03 Frente de gaveta | Frente de cajón | Front of drawer
16 1/2 08 Lado de gaveta | Lado del cajón | Side of drawer
17 1/2 04 Fundo de gaveta | Fondo del cajón | Drawer bottom
18 1/2 04 Ripa de trás | Malla detrás | Rear lath
8
Descrição | Medidas (mm) |
Dimensions (mm) |
Description Size (measurements) (mm)
785x380x15
785x380x15
707x73x15
707x73x15
380x120x15
346x73x15
380x346x15
785x380x15
1100x397x15
592x370x3
1096x785x15
850x480x3
378x356x15
356x192x15
356x120x15
350x90x15
361x302x3
321x90x15
ITM/D900- Rev.002
PENTEADEIRA CHANEL | PENSION CHANEL | CHANEL PENTHOUSE
15
Pesos máximos recomendados
com carga distribuída
Peso máximo recomendado con
la carga distribuida
Recommended maximum weights
with evenly distributed.
Requisitos para montagem
Requisitor para la montaje
Assembly Requirements
Imagens meramente ilustrativas
Imágenes meramente ilustrativas
Images for illustration only
Ind. e Com. de Móveis Henn INSTRUÇÕES DE
Mondaí - SC - Brasil
+55 49 3674.3500
INSTRUCCIONES DE MONTAJE
@moveishenn
ASSEMBLY INSTRUCTIONS
www.henn.com.br
D900-05 BRANCO HP
11
12
05
15 03
04
15
14
01
13
03
AVISO
Para limpeza de seu móvel, use uma fl anela seca ou umedecida, e não utilize produtos químicos que possam
danifi car seu produto.
SISTEMA DE MONTAGEM
O sistema de montagem dos produtos, funciona de acordo com a ordem crescente dos números indicados no
desenho. Ex: 01, 02, 03, 04... até a conclusão da montagem.
ASSISTÊNCIA TÉCNICA
Para solicitação de Assistência Técnica você consumidor deverá entrar em contato com o Lojista o qual você
realizou a compra deste produto e solicitar a assistência técnica das peças avariadas. A garantia abrange todas
as peças, partes e componentes que eventualmente venham apresentar defeito de fabricação no prazo de 03
(três) meses, contando a partir da entrega do produto ao consumidor, mediante nota fi scal de compra. Se houver
qualquer alteração na estrutura do produto ou ocorrer defeito por negligência do montador/consumidor em
relação a instrução de montagem e manuseio, não será fornecido assistência técnica gratuita.
ADVERTENCIA
Para limpieza de su móvil, use una franela seca o húmeda, y no utilice productos químicos que puedan dañar su
producto.
SISTEMA DE MONTAJE
El sistema de montaje de los productos funciona de acuerdo con el orden creciente de los números indicados en
el dibujo. Ej.: 01, 02, 03, 04... hasta la conclusión del montaje.
ASISTENCIA TÉCNICA
Para solicitar Asistencia Técnica, el consumidor debe comunicarse con el Comercio que usted
realizó la compra de este producto y solicita asistencia técnica para las partes dañadas. La garantía cubre todas
las partes, piezas y componentes que eventualmente puedan presentar defecto de fabricación en el plazo de 03
(tres) meses, contados a partir de la entrega del producto al consumidor, mediante factura de compra. Si se pro-
duce algún cambio en la estructura del producto o se produce un defecto por negligencia del montador/consumi-
dor en relación con las instrucciones de montaje y manipulación, no se prestará asistencia técnica gratuita.
NOTICE
To clean your furniture, use a dry or wet cloth, and do not use chemicals that may damage your product.
ASSEMBLY SYSTEM
The products' assembly system works according to the increasing order of the indicated numbers. For example: 01,
02, 03, 04 ... to the end of the assembly.
TECHNICAL ASSISTANCE
To request Technical Assistance, the consumer must contact the retailer from whom you purchased this product
and request technical assistance for the damaged parts. The warranty covers all parts, parts and components that
may eventually present a manufacturing defect within a period of 03 (three) months, counting from the delivery of
the product to the consumer, by means of a purchase invoice. If there is any change in the structure of the product
or defect occurs due to negligence of the assembler/consumer in relation to the assembly and handling instruc-
tion, free technical assistance will not be provided.
MONTAGEM
Vídeo de Montagem
Vídeo de montaje
Assembly Video
